Что такое уродинамическая система

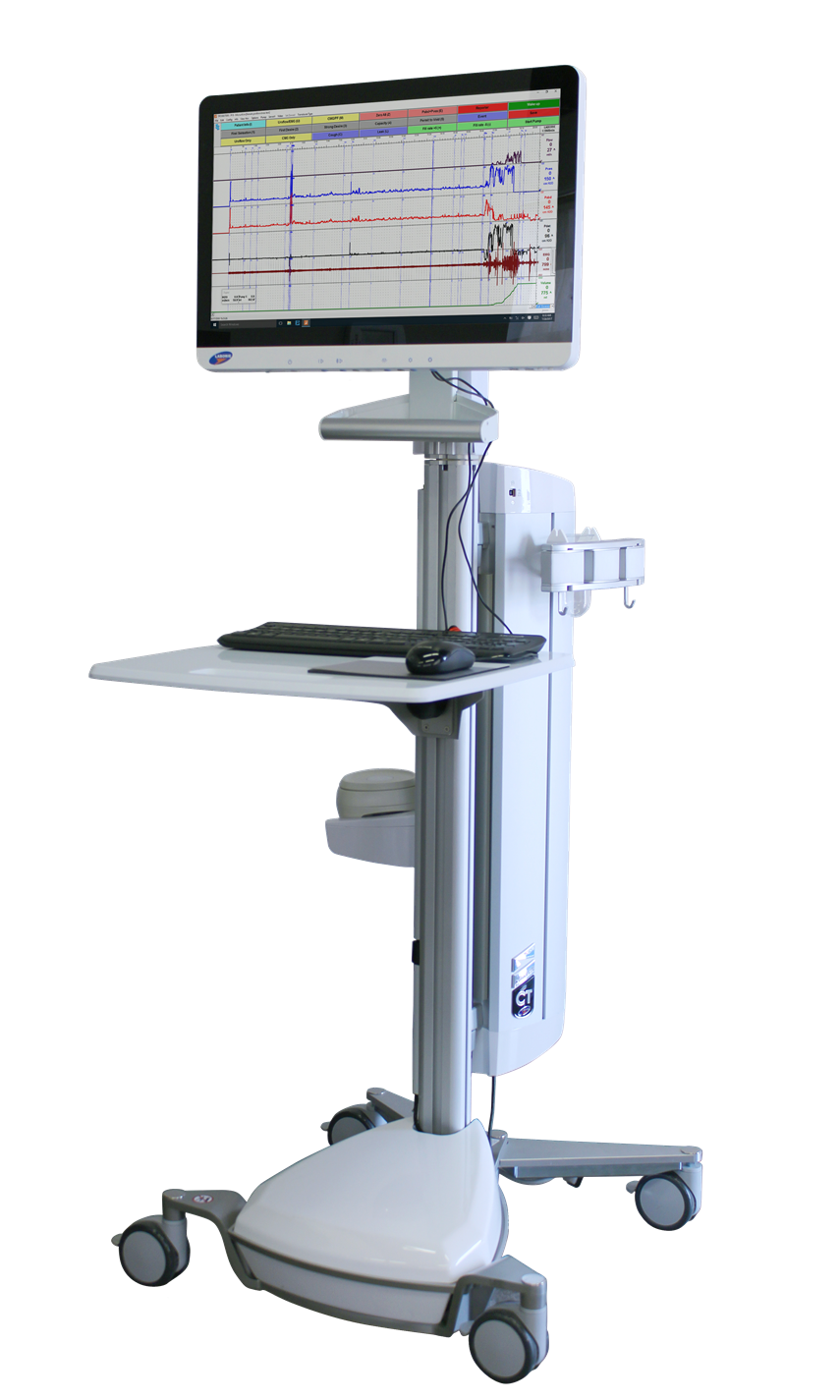

Уродинамическая система — комплекс для синхронной регистрации физических параметров работы нижних мочевых путей. В зависимости от комплектации она измеряет давление, поток, объём и дополнительные сигналы, позволяет отмечать события и формировать отчёт. Её задача состоит в получении качественных данных для клинической интерпретации, а не в автоматической постановке диагноза по одному числу.
В отличие от самостоятельного урофлоуметра, регистрирующего поток при мочеиспускании, комплексная система сопоставляет несколько измерительных каналов. Это делает особенно важными их синхронизацию, нулевые уровни, масштаб и динамическое поведение. Ошибка одного канала может изменить вычисляемую величину, даже когда остальные датчики исправны. Поэтому выбор комплекса начинается с необходимых исследований и организации контроля качества.
Измеренные и вычисляемые давления
В типичной конфигурации регистрируются внутрипузырное давление pves и показатель абдоминального давления pabd. Детрузорное давление pdet рассчитывается как разность pves − pabd. Это принципиальное различие: на экране может быть три кривые, но одна из них получается вычислением. Её достоверность зависит сразу от двух исходных измерений.
Если один исходный канал передаёт изменения с задержкой, имеет смещение или теряет контакт, вычисленная разность может содержать ложные особенности. Сглаживание конечной кривой не восстанавливает утраченную достоверность. Для разбора необходимо видеть исходные сигналы и события, а не только итоговый график pdet. Программное обеспечение должно сохранять исходную информацию, необходимую для анализа качества.
Единицы, названия и масштаб кривых должны быть однозначны. Автоматическая смена диапазона может визуально увеличить небольшое отклонение или скрыть важную динамику. Поэтому оператор должен понимать, что изменилось: физиологический сигнал или его представление на экране. Стандарты ICS рассматривают непрерывный контроль качества как часть исследования, а не как формальность перед началом записи.
Катетеры и способы передачи давления
В системах применяются разные технологии: жидкостное заполнение с внешними преобразователями, воздушные и электронные решения. Они отличаются подготовкой, принадлежностями, динамическими свойствами и требованиями к проверке. Нельзя переносить действия для одного типа катетера на другой только потому, что оба выводят давление в одинаковых единицах.
Для жидкостной измерительной цепи существенны заполнение, отсутствие нежелательных пузырьков, герметичность и положение преобразователя относительно принятого уровня. Для других технологий действуют собственные правила запуска и проверки. При закупке нужно получить перечень поддерживаемых катетеров и инструкцию именно к выбранной конфигурации, включая возможные ограничения повторного использования.
Совместимость включает электрический интерфейс, измерительную технологию и программную идентификацию. Автоматическое распознавание принадлежности может помогать прослеживаемости, но не подтверждает правильную подготовку пациента и всех соединений. В техническом задании полезно отдельно описывать допустимые расходные материалы, их доступность и процесс обучения работе с ними.
| Канал или узел | Что он даёт | Критическая точка контроля |
|---|---|---|
| Внутрипузырное давление | Один из исходных сигналов давления | Передача динамики, ноль и отсутствие дефекта линии |
| Абдоминальное давление | Второй исходный сигнал для вычисления pdet | Сопоставимость реакции с другим каналом |
| Детрузорное давление | Расчётную разность исходных каналов | Качество обоих входов и синхронизация |
| Урофлоуметр | Временную кривую потока и объём | Калибровка, механические помехи и задержка |
| Инфузионный узел | Контролируемую подачу в рамках протокола | Соответствие показанного и фактического объёма |
| Событийные отметки | Контекст для интерпретации записи | Точное время и понятное описание события |
Ноль и калибровка не являются одной операцией
Установка нуля задаёт исходную точку шкалы. Калибровочная проверка оценивает связь показания с известным воздействием в предусмотренных условиях. Прибор может показывать ноль без нагрузки и при этом неверно передавать изменение давления. Поэтому подтверждение нулевого значения не заменяет проверку чувствительности и других характеристик по инструкции.
В локальном порядке фиксируют, какие каналы проверяются, какой оснасткой и как документируется результат. Контроль давления, потока и подачи жидкости требует разных эталонных воздействий. Универсальная процедура «нажать кнопку калибровки» не описывает всех действий. Если изготовитель предусматривает автоматизированный тест, необходимо понимать его границы и условия выполнения.
При замене катетера, преобразователя или конфигурации нельзя считать прежний контроль автоматически действующим для новой цепи. Объект проверки — не только основной блок, а установленное сочетание компонентов. После ремонта и существенного изменения программной версии проверяют также настройки и сохранность протоколов. Это позволяет отделить аппаратную пригодность от готовности конкретного рабочего места.
Синхронизация давления и потока
Исследование «давление — поток» требует сопоставления событий во времени. Различные каналы могут иметь задержки, связанные с передачей сигнала, фильтрацией и физическим поступлением жидкости в приёмник. Для клинической интерпретации важно, как система учитывает эти особенности и сохраняет временные отношения. Одновременное отображение на одном мониторе ещё не доказывает корректную синхронизацию.
В программном обеспечении должны быть понятны маркеры начала и завершения этапов, изменения положения, манипуляций и других значимых событий. Без контекста необычный участок кривой может быть ошибочно принят за физиологическую особенность. Отметки должны сохраняться в исходной записи и отчёте, а не существовать только в памяти выполнявшего исследование сотрудника.
При видеоуродинамике добавляется изображение. Его временная связь с измерительными каналами требует отдельной проверки, как и взаимодействие с рентгеновской системой. Приобретение видеовхода не означает готовую организацию всего исследования. Состав помещений, оборудования и ответственности оценивают для фактически выполняемого процесса.
Насос и учёт объёма
Показание заданной скорости подачи не всегда равно подтверждённому фактическому расходу во всех условиях. Насос работает с конкретной магистралью и нагрузкой; расходники, установка и сопротивление цепи имеют значение. Проверку выполняют предусмотренным способом, без пациента, используя подходящие средства измерения. В обзорной статье не задаётся клиническая скорость наполнения: это часть протокола и решения специалиста.
Полезно различать объём, рассчитанный по работе насоса, и объём, измеренный отдельным датчиком, если он предусмотрен. Эти данные могут использовать разные источники и допущения. В комплектации следует указать, имеется ли отдельный контроль и как он отображается. Наличие числа на экране без понимания его происхождения создаёт риск неправильной интерпретации.
Расходные материалы должны соответствовать насосу и измерительной системе. Изменение геометрии трубки может влиять на работу перистальтического узла; случайная замена не должна считаться нейтральной. При регулярных отклонениях проверяют конфигурацию, подготовку и техническое состояние, а не корректируют показания вручную ради совпадения с ожидаемым результатом.
Артефакты и непрерывный контроль
Артефакт — особенность записи, не отражающая искомое физиологическое событие в требуемом смысле. Источниками могут быть движение, манипуляция, изменение контакта, смещение измерительной линии и внешняя помеха. Важно различать неизбежные особенности реальной записи и исправимые ошибки подготовки. Для правильного отчёта требуется обозначить их происхождение и влияние на интерпретацию.
ICS описывает необходимость распознавать нарушения передачи давления и дрейф. Практическое следствие для выбора системы — доступность исходных каналов, понятного масштаба и событийных комментариев. Автоматическое удаление подозрительных участков не должно лишать специалиста возможности оценить исходную запись. Если предусмотрено редактирование, изменения должны быть различимы и воспроизводимы.
Качество нельзя оценивать только по гладкости графика. Слишком сильная фильтрация способна сделать кривую визуально приятной, но скрыть полезную динамику. На демонстрации следует узнать, какие фильтры применяются, что сохраняется в архиве и как повторно анализируется исследование. Красивый PDF без исходных данных имеет ограниченную ценность для сложного разбора.
| Наблюдение на записи | Возможная техническая группа причин | Что необходимо для разбора |
|---|---|---|
| Исходные давления реагируют по-разному | Несопоставимая передача сигнала | Оба исходных канала и описание проверки |
| Плавное смещение базовой линии | Дрейф или изменение условий | Время изменения, события и технический статус |
| Короткий резкий выброс | Движение или манипуляция | Событийная отметка и исходная кривая |
| Несогласованность давления и потока | Задержка, ошибка маркеров или регистрации | Синхронная временная шкала и сведения о каналах |
| Итоговые числа не соответствуют графику | Ошибки автоматических маркеров | Возможность просмотреть и обоснованно исправить анализ |
Рабочее место и приватность
Организация помещения влияет на воспроизводимость исследования. Оборудование должно позволять предусмотренное положение пациента, доступ персонала и достаточную приватность. Беспроводные модули могут облегчить размещение, но требуют проверки заряда, связи и поведения при её потере. Отсутствие кабеля не означает отсутствие технических условий.
Удобство кресла, расположение приёмника и возможность перемещения модулей оценивают в реальной схеме кабинета. Случайное касание измерительного узла или натяжение линии способно повлиять на запись. При этом персонал должен сохранять доступ для необходимых действий. Демонстрация только программного интерфейса не проверяет эргономику полного комплекса.
Для хранения данных определяют права доступа, резервное копирование и порядок экспорта. Обезличенные учебные записи используют для обучения и связи с сервисом, если реальные данные не нужны. Поддержка HL7 или иной интеграции требует согласования конкретных полей и маршрута; общий рекламный пункт «совместимо с МИС» недостаточен для приёмки.
Разбор: вычисленная кривая выглядит патологической
Учебная ситуация: на pdet появляется выраженная особенность, но один из исходных каналов перед этим изменил характер реакции. Нельзя интерпретировать только вычисленную линию. Проверяют pves, pabd, событийные отметки и качество передачи сигнала. Если техническая проблема делает участок недостоверным, это отражают в оценке, а не маскируют фильтром.
Другой случай: после установки нового комплекта насос показывает привычную скорость, но контрольная подача отличается. Сначала сверяют магистраль, её установку и процедуру проверки. Замена расходника могла изменить условия работы, даже если основной блок не ремонтировали. До клинического использования выясняют причину и подтверждают пригодность установленной конфигурации.
Третий пример: после экспорта отчёта исчезли отметки о манипуляциях. Числа сохранились, но интерпретационный контекст потерян. Это дефект маршрута документации, который требует исправления шаблона или экспорта. Повторный анализ должен опираться на исходную запись, а не на неполный распечатанный фрагмент.
| Этап приёмки | Проверяемое свойство | Ожидаемый результат |
|---|---|---|
| Комплектность | Нужные каналы и поддерживаемые катетеры | Конфигурация соответствует задачам отделения |
| Измерительная проверка | Ноль, чувствительность и предусмотренные тесты | Документированная пригодность каждой цепи |
| Синхронизация | Общая шкала давления, потока и событий | Временные отношения сохраняются |
| Отчёт | Исходные кривые, единицы и комментарии | Информация достаточна для повторного анализа |
| Интеграция | Пациент, исследование и передача данных | Нет потери контекста или ошибочного объединения |
| Обучение | Распознавание технически сомнительной записи | Персонал знает границы автоматического анализа |
Частые вопросы
Достаточно ли большого числа каналов?
Нет. Нужны каналы для конкретных исследований, соответствующие принадлежности и качественная синхронизация. Неиспользуемый канал сам по себе не улучшает диагностику.
Можно ли диагностировать нарушение по одному итоговому индексу?
Индекс оценивают вместе с качеством исходных измерений, протоколом и клиническим контекстом. Автоматический расчёт не делает ошибочную запись пригодной для заключения.
Беспроводная система всегда удобнее?
Она даёт гибкость размещения, но требует контроля питания, связи и восстановления данных. Выбор зависит от кабинета и организации работы, а не только от отсутствия кабелей.
Что важнее всего проверить при демонстрации?
Полный путь от подготовки измерительной цепи до сохранения исходных данных и отчёта. Именно он показывает, сможет ли система поддерживать качественную работу и разбор сложных случаев.
