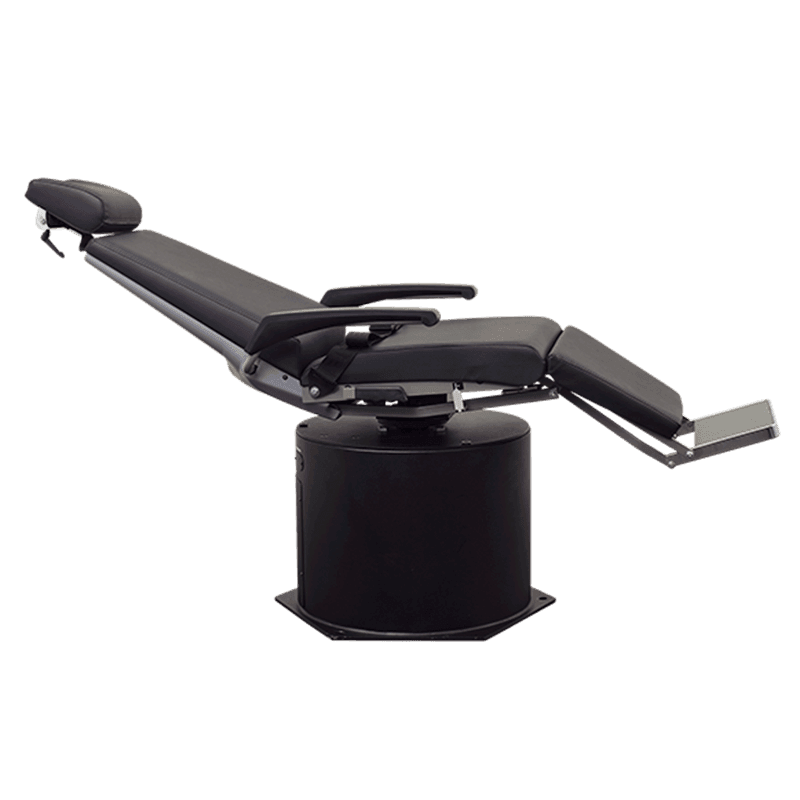

Вестибулярное вращательное кресло: стимул, регистрация и частотная характеристика

Вращательное кресло для вестибулярной диагностики — это управляемая двигательная платформа, синхронизированная с регистрацией движений глаз. Система задаёт известное вращение, измеряет ответ глазодвигательной системы и рассчитывает характеристики вестибулоокулярного рефлекса. В отличие от обычного кресла, диагностическая установка должна контролировать временной профиль движения и сохранять связь между стимулом и зарегистрированным ответом.

Результат зависит не только от исправности электропривода. Существенны калибровка регистрации глаз, положение головы, визуальные условия, качество выделения медленной фазы нистагма и способ обработки. Поэтому gain, фаза и асимметрия в отчёте имеют смысл лишь вместе с исходными кривыми и параметрами теста. Исследование выполняется подготовленным персоналом; этот обзор не содержит инструкций по самостоятельному проведению вращательных проб.

Как устроена измерительная цепь

Привод создаёт заданное движение кресла, а датчик положения или скорости позволяет контролировать его фактическое выполнение. Для анализа важен реальный стимул, а не только команда программы. Если система сравнивает движение глаз с предполагаемой, но не подтверждённой скоростью, механические отклонения могут перейти в ошибку расчёта рефлекса.

Движения глаз регистрируются видеосистемой с инфракрасной подсветкой либо другим предусмотренным методом. Видеоканал переводит положение зрачка в угловые величины после калибровки. Далее выделяются участки медленной фазы, исключаются или отдельно учитываются быстрые движения, моргания и непригодные фрагменты. Итоговая кривая уже является результатом обработки, а не непосредственной фотографией физиологического процесса.

Синхронизация каналов определяет достоверность временных характеристик. Задержка между записью кресла и глаз способна повлиять на оценку фазы. Поэтому при сервисной проверке важны не только амплитудные показания и плавность вращения, но и согласованность временной шкалы. Замена камеры, интерфейса или программного компонента требует предусмотренной производителем проверки системы.

Кабина или закрывающие очки создают необходимые визуальные условия. В некоторых тестах зрительная фиксация исключается, в других предъявляется специальная визуальная задача. Эти режимы нельзя смешивать: наличие видимой цели меняет исследуемую ситуацию. В отчёте нужно явно обозначать, при каких условиях получен каждый результат.

Основные режимы вращения

При синусоидальном вращении кресло меняет направление по периодическому закону. Анализируется ответ на нескольких частотах, предусмотренных протоколом. Это позволяет оценивать поведение системы в разных временных условиях, а не получать одну универсальную характеристику вестибулярной функции.

При ступенчатом изменении скорости исследуют развитие и затухание ответа. Одна из рассчитываемых величин — временная постоянная, связанная с выбранной моделью изменения скорости медленной фазы. Её нельзя понимать как буквальную продолжительность головокружения или как время полного восстановления пациента после теста.

Режимы зрительно-вестибулярного взаимодействия добавляют зрительную информацию. При одних условиях зрение помогает стабилизировать изображение, при других оценивается подавление рефлекса при фиксации цели, движущейся вместе с пациентом. Название теста должно сопровождаться описанием конфигурации цели и условий освещения.

Gain, фаза и асимметрия

Gain характеризует соотношение ответного движения глаз и движения головы или кресла в рамках выбранного расчёта. Для вращательных проб обычно рассматривается скорость медленной фазы. Но конкретные алгоритмы усреднения, аппроксимации и исключения непригодных точек различаются. Поэтому сравнивать число между платформами без понимания метода небезопасно с методической точки зрения.

Фаза описывает временное соотношение периодических сигналов. Знак и способ отображения могут зависеть от принятой системы координат и программной конвенции. Если на одном экране глазная кривая инвертирована для удобного наложения на стимул, это не означает изменения физиологии. Следует различать визуальное представление и определение вычисляемого параметра.

Асимметрия отражает различие ответов при противоположных направлениях в заданном тесте. Она не является прямой картой отдельного лабиринта. Вращение активирует парные структуры, а итог зависит от общей системы и условий измерения. Локализацию и клиническое значение определяют с учётом других данных, а не по одному цветному столбцу.

Нормативные диапазоны должны соответствовать возрасту, методике и оборудованию. Особенно осторожно сопоставляют результаты, полученные при разных способах калибровки, положениях пациента и алгоритмах анализа. Граница нормы из чужого отчёта не становится универсальной характеристикой любого вращательного кресла.

Почему вращательное кресло не дублирует vHIT

Разные вестибулярные тесты используют разные стимулы и исследуют систему в различных условиях. vHIT оценивает ответ на кратковременные движения головы, а стандартные синусоидальные вращательные тесты охватывают иной временной диапазон. Калорическая проба также имеет собственную физику и диагностические ограничения.

Поэтому расхождение между методами не следует автоматически считать неисправностью одного прибора. Сначала проверяют качество и сопоставимость каждого исследования, затем оценивают, какие свойства системы исследовались. Совпадающий диагноз не обязан сопровождаться идентичным числовым результатом в разных тестах.

Для оснащения кабинета это означает необходимость определить клиническую задачу, а не собирать максимально длинный список режимов. Вращательная система может дополнять видеонистагмографию, vHIT и другие методы. Решение о составе лаборатории должно учитывать поток пациентов, квалификацию персонала и возможность корректно интерпретировать весь комплекс данных.

Калибровка глаз и качество записи

Калибровка устанавливает связь между наблюдаемым положением глаза и угловой координатой. Если она выполнена неудовлетворительно, последующее масштабирование скорости будет ошибочным даже при идеальном вращении кресла. Поэтому автоматическое завершение процедуры не отменяет проверки её качества оператором.

В видеосистеме важны устойчивое распознавание зрачка, отсутствие перекрытия веками и корректная посадка очков. Отражения, ресницы, моргания и потеря изображения создают выбросы или разрывы. Программа может удалить часть таких фрагментов, но чрезмерно сокращённая запись становится менее представительной.

При анализе следует видеть не только итоговые точки на нормативном графике, но и временную запись. Полезны отдельные циклы, доля пригодных данных и возможность проверить выделение медленной фазы. Слишком гладкая итоговая линия может скрывать неоднородность исходного ответа, если оператор не имеет доступа к деталям.

Состояние бодрствования, внимание и выполнение предусмотренной задачи также влияют на исследование. Их нельзя полностью заменить математической фильтрацией. Персонал должен фиксировать обстоятельства, которые делают серию ограниченно интерпретируемой, вместо принудительного получения законченного отчёта любой ценой.

Разбор: снижение gain появилось после смены способа калибровки

В серии исследований показатели стали систематически ниже прежних. Механический профиль вращения оставался стабильным, но кабинет перешёл к другой процедуре калибровки видеоканала. Это создаёт основание проверить измерительную методику до объяснения изменения особенностями пациентов.

Сначала сравнивают версии программы, способ перевода координат зрачка в угол и качество выполненной калибровки. Затем проверяют, одинаково ли расположены пациент и головная система. Если используются сохранённые или типовые коэффициенты, оценивают их применимость согласно инструкции, а не принимают их эквивалентность индивидуальной процедуре по умолчанию.

После восстановления сопоставимой методики часть различий уменьшилась. Это не позволяет объявить все прежние результаты неверными, но требует ограничить прямое сравнение серий. Ответственный специалист определяет, какие записи нуждаются в повторной оценке и как документировать переход между методами.

Урок для лаборатории — изменение калибровки является изменением измерительной процедуры. Его следует регистрировать так же внимательно, как замену датчика. В динамическом наблюдении полезно сохранять дату и содержание такого изменения, чтобы не принять методический сдвиг за клиническую динамику.

Разбор: необычная фаза при внешне нормальной амплитуде

После сервисного вмешательства амплитудное соотношение выглядело привычным, но временное положение глазного ответа относительно движения изменилось. Проверка только gain могла бы пропустить проблему. Необычный сдвиг проявлялся сходным образом в нескольких записях, что усилило подозрение на техническую причину.

Лаборатория проверяет синхронизацию каналов, настройки обработки и способ отображения знака. Нужно исключить простой переход к иной графической конвенции, а затем оценить действительную временную согласованность разрешённым сервисным способом. Нельзя исправлять подозрительный результат ручным перемещением кривой до визуального совпадения.

Если подтверждено изменение задержки, фиксируют затронутую конфигурацию и выполняют предусмотренную производителем коррекцию. После этого документируют проверку и оценивают исследования за период неопределённости. Амплитудная исправность не является достаточным доказательством исправности временного канала.

Практический вывод применим и к выбору оборудования: система должна предоставлять данные и сервисные процедуры, позволяющие проверить временную цепь. Закрытый отчёт с несколькими итоговыми числами затрудняет расследование, даже если сам интерфейс выглядит простым и удобным.

Механика, безопасность и помещение

Диагностическая установка включает движущуюся механическую часть, поэтому важны допустимая нагрузка, фиксация, аварийная остановка и ограничения зоны движения. Эти параметры определяются конкретной конструкцией. Их проверяют при приёмке и обслуживании по документации, не заменяя общей фразой «кресло вращается плавно».

Помещение должно обеспечивать необходимую визуальную конфигурацию и свободное пространство. Следует учитывать расположение кабелей, доступ персонала, наблюдение за пациентом и возможность остановить исследование. Если предусмотрена закрытая кабина, важно удобство связи и контроля, а также требования к её установке.

Нельзя путать диагностическое вращательное кресло с репозиционным устройством или реабилитационной платформой. Они могут внешне напоминать друг друга, но отличаются назначением, кинематикой и измерительными возможностями. Название «вестибулярное кресло» без уточнения функции недостаточно для технического задания.

Критерии выбора комплекса

Сначала определяют необходимые диагностические режимы и интеграцию с существующей лабораторией. Затем оценивают доступность исходных данных, алгоритмы анализа и соответствие нормативов предполагаемой популяции. Количество программ в меню менее важно, чем возможность воспроизводимо выполнить и проверить нужные исследования.

Частые вопросы

Может ли кресло определить, какое ухо поражено?

Результат не следует трактовать как прямую изолированную оценку каждого уха. Вращение вовлекает парные структуры, а параметры зависят от целой системы. Локализация требует клинического сопоставления с другими данными и пригодными результатами дополнительных методов.

Почему результаты vHIT и вращательной пробы могут различаться?

Методы используют разные стимулы и временные условия. После исключения технических ошибок расхождение может отражать особенности исследуемой функции, а не противоречие приборов. Универсального коэффициента пересчёта между такими тестами нет.

Достаточно ли итогового графика gain?

Нет. Нужны фаза, качество циклов, параметры протокола и исходная запись в объёме, необходимом для проверки. В отдельных ситуациях амплитуда выглядит привычно при нарушенной синхронизации или плохом выделении медленной фазы.

Можно ли переносить нормативы после обновления системы?

Только после оценки того, что изменилось в калибровке, регистрации и анализе. Обновление интерфейса и изменение вычислительного алгоритма имеют разные последствия. Лаборатория должна сохранять прослеживаемость версий и проверять сопоставимость данных в динамике.
