Система vHIT: синхронизация головы и глаз, gain и артефакты очков

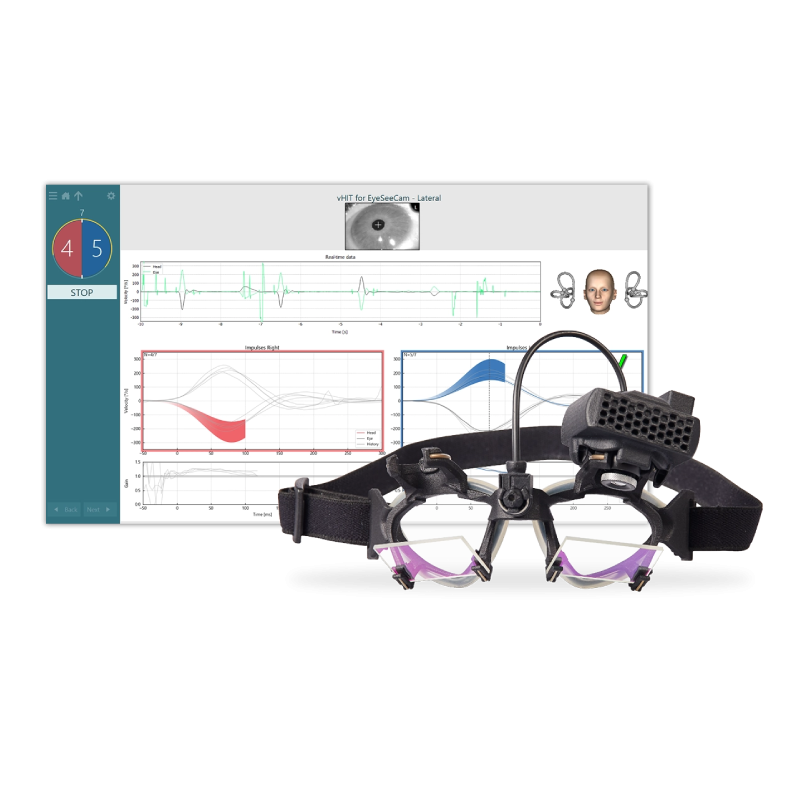

Видеоимпульсный тест головы, или vHIT, оценивает вестибулоокулярный рефлекс при кратковременных движениях головы. Система одновременно регистрирует движение головы и глаза, сопоставляя их во времени. Видеокамера обычно размещена в специальных очках, а инерциальный датчик измеряет движение головного блока. Результат включает кривые, коэффициент усиления рефлекса и сведения о корректирующих саккадах.

Главная техническая задача — измерить движение глаза относительно головы, не подменив его движением очков относительно лица. Поэтому посадка, калибровка, видимость зрачка и качество импульса имеют принципиальное значение. Тест выполняет обученный специалист после оценки клинической пригодности; статья не является инструкцией по самостоятельным движениям головы.

Что измеряет камера и что измеряет датчик головы

Камера отслеживает положение зрачка или другого выбранного изображения глаза в координатах своей оптической системы. После калибровки координаты переводятся в угловые величины и скорость. Датчик головы регистрирует движение блока очков. Если блок жёстко связан с головой, это позволяет сопоставить два канала. Если очки смещаются, связь нарушается.

Таким образом, измерительная система имеет несколько звеньев: изображение глаза, алгоритм распознавания, калибровка, датчик движения и временное согласование. Ошибка любого звена может повлиять на итоговый gain. Число в отчёте нельзя оценивать отдельно от формы кривых и качества записи.

Вестибулоокулярный рефлекс помогает удерживать изображение при движении головы. Но регистрируемый ответ зависит от конкретного теста и условий. vHIT не является универсальным исследованием всех причин головокружения и не заменяет другие вестибулярные методы. Его результат интерпретируют в клиническом контексте.

Коэффициент gain: одно название, несколько расчётов

Gain характеризует соотношение движения глаза и головы в принятом алгоритме. Разные системы могут использовать мгновенное отношение, интегральные величины или регрессионный подход. Даже в одной платформе могут отображаться несколько вариантов. Поэтому одинаковая подпись «gain» не гарантирует одинакового определения.

Interacoustics описывает для EyeSeeCam мгновенные, медианные и регрессионные показатели. Их чувствительность к кратковременным артефактам и способ представления различаются. Это объясняет, почему нельзя переносить числовые границы между устройствами без проверки методики. Также важно знать, какие циклы включены в итоговый расчёт.

Высокий gain не всегда означает усиленный физиологический ответ, а низкий — не всегда истинное снижение функции. Калибровка, проскальзывание, видимость зрачка и другие факторы способны менять число. Сначала оценивают техническую пригодность, затем паттерн ответа и только после этого клиническое значение.

Проскальзывание очков и ложная временная связь

При смещении очков камера движется относительно глаза иначе, чем предполагает модель. Это может создавать всплески, необычное опережение или запаздывание глазного канала и искажённый gain. Проблема не обязательно выглядит как очевидно сорванные очки: небольшое движение кожи и блока уже может влиять на измерение.

Исследования проскальзывания показывают, что механическая связь является значимым источником артефактов. При этом решение не сводится к максимально сильному затягиванию ремня. Необходимо соблюдать рекомендованную посадку, учитывать комфорт и анатомию, а также технику выполнения специалистом. Произвольное давление и касание блока во время теста могут ухудшить запись.

Полезно просматривать отдельные импульсы, а не только усреднённую диаграмму. Если форма ошибки повторяется в момент механического воздействия на очки, это повод проверить установку. Усреднение артефактных записей может сделать кривую более гладкой, но не физиологически правильной.

Калибровка связывает пиксели с углом

Калибровка определяет соответствие между положением глаза на изображении и известными направлениями взгляда. Если пациент не фиксирует нужные точки или алгоритм отслеживает зрачок неправильно, масштаб глазного канала будет ошибочным. В таком случае даже стабильные последующие кривые могут иметь систематически неверную амплитуду.

Калибровку проверяют по правилам системы. Важно видеть, что распознавание соответствует реальному зрачку, а не отражению или краю века. При изменении посадки очков может измениться геометрия камеры, поэтому вопрос повторной калибровки решают по инструкции. Нельзя предполагать, что однажды выполненная калибровка подходит после любого перемещения блока.

Расстояние и положение фиксационной цели тоже относятся к условиям теста. Они могут влиять на физиологический и измерительный контекст. Для сопоставимости следует использовать предусмотренную организацию рабочего места и сохранять существенные отклонения, а не каждый раз выбирать удобную случайную точку.

Зрачок, веки и отражения

Алгоритм видеотрекинга должен уверенно выделять зрачок во время движения. Веко, ресницы, отражение освещения и выход зрачка за границу изображения могут нарушать распознавание. Производная координаты особенно чувствительна к скачкам: небольшая ошибка положения способна выглядеть как резкая скорость или ложное событие.

Перед анализом оценивают видеоканал и метки распознавания. Если контур перескакивает, кривая скорости может быть непригодной даже при нормальном сигнале датчика головы. Не следует принимать каждый быстрый пик за корректирующую саккаду. Событие должно оцениваться с учётом качества изображения и временной формы.

Системы различаются камерой, частотой регистрации и алгоритмом. Это ещё одна причина осторожности при сравнении разных платформ. Важнее не отдельное рекламное число кадров, а реальная способность получить устойчивую и синхронную запись в нужных условиях.

Корректирующие саккады и их временное положение

Саккады могут возникать во время движения головы или после него. Их временное распределение помогает описать ответ, но автоматический детектор требует проверки. Пики от трекинга, моргания и проскальзывания могут быть ошибочно отмечены как события. Наличие цветного маркера не является самостоятельным доказательством физиологической саккады.

Следует оценивать повторяемость паттерна на пригодных импульсах. Случайный одиночный пик и воспроизводимая группа событий имеют разный вес. При этом отсутствие видимой саккады на одном импульсе не позволяет делать общий вывод. Интерпретация включает форму ответа, gain, качество и клинические данные.

Редактирование событий должно сохранять исходную запись. Если специалист исключает ложную отметку, полезно иметь возможность восстановить причину. Нельзя удалять реальные неудобные события ради нормальной итоговой диаграммы. Отчёт должен оставаться проверяемым.

Направления и плоскости исследования

Разные канальные плоскости предъявляют разные требования к ориентации движения и взгляда. Неправильно выбранная плоскость может смешивать компоненты и влиять на результат. Поэтому запись следует оценивать в связи с выполненным движением, а не только с названием протокола в программе.

Обучающие схемы и трёхмерные подсказки помогают оператору, но не гарантируют правильного выполнения. При сравнении направлений важны сопоставимые качество, скорость и пригодность импульсов по критериям системы. Если одна сторона представлена хорошими записями, а другая — артефактными, асимметрия может быть технической.

vHIT отражает определённый диапазон стимуляции вестибулярной системы. Калорическая проба и вращательное кресло исследуют иные условия. Различие результатов не обязательно означает, что один прибор ошибается. Методы необходимо сопоставлять по физиологическому вопросу и клиническому контексту.

Разбор: высокая компенсация оказалась движением очков

Учебная ситуация: в отчёте отмечен высокий gain, а глазная кривая имеет необычный ранний всплеск. Несколько импульсов похожи друг на друга. При просмотре установки выясняется, что во время выполнения специалист непреднамеренно воздействует на область крепления очков.

Сначала проверяют механическую связь и качество видеотрекинга. После исправления установки по инструкции получают технически пригодную запись и оценивают её отдельно. Нельзя объяснять прежний всплеск физиологией только на основании повторяемости: механический артефакт тоже может воспроизводиться.

Для кабинета вывод состоит в обучении установке и анализу типичных артефактов. Сводный gain без кривых не позволил бы обнаружить проблему. Поэтому возможность просмотра отдельных импульсов является обязательной частью полноценного анализа.

Разбор: асимметрия совпала с потерей зрачка

Вторая учебная ситуация: в одном направлении результат отличается от другого. На соответствующих импульсах зрачок частично перекрывается веком, и контур распознавания перескакивает. Автоматический отчёт показывает асимметрию, но качество каналов неодинаково.

До клинического вывода необходимо оценить техническую пригодность проблемных записей. Проверяют положение камеры, видимость зрачка и калибровку по правилам системы. Если достоверного сигнала получить не удалось, это указывают как ограничение. Не следует подменять отсутствующие данные средним из сомнительных импульсов.

После получения сопоставимых условий врач оценивает, сохраняется ли паттерн. Организационно полезно сохранять причины отклонения и достаточное число исходных записей. Одно число асимметрии без контекста не отражает качество исследования.

Выбор vHIT-системы и приёмка

При выборе оценивают посадку очков, устойчивость камеры, калибровку, доступ к видеоканалу и алгоритмы расчёта. Нужны понятные критерии пригодности импульсов и возможность пересмотра. Важны также архив и экспорт, особенно если обследование выполняет один специалист, а интерпретирует другой.

Инженерная проверка должна соответствовать изготовителю и включать целостность креплений, кабелей и штатных компонентов. Повреждённое крепление нельзя считать только косметическим дефектом: оно влияет на измерение. После ремонта или замены значимого элемента проверяют работу и калибровку предусмотренным способом.

Частые вопросы

vHIT исследует все причины головокружения?

Нет. Он оценивает определённый вестибулоокулярный ответ. Диагностическая задача шире и может требовать других методов. Результат интерпретирует специалист.

Высокий gain всегда физиологический?

Нет. Возможны калибровочная ошибка, проскальзывание и другие факторы. Нужно смотреть исходные сигналы и условия, а не только итоговую цифру.

Любой быстрый пик является саккадой?

Нет. Потеря зрачка, отражение и движение очков могут создавать похожие события. Видеоканал и форма кривой помогают оценить достоверность.

Можно ли сравнить gain разных систем напрямую?

Необходимо знать алгоритм и условия регистрации. Одинаковое название может скрывать разные расчёты. Сопоставимость должна быть обоснована.
