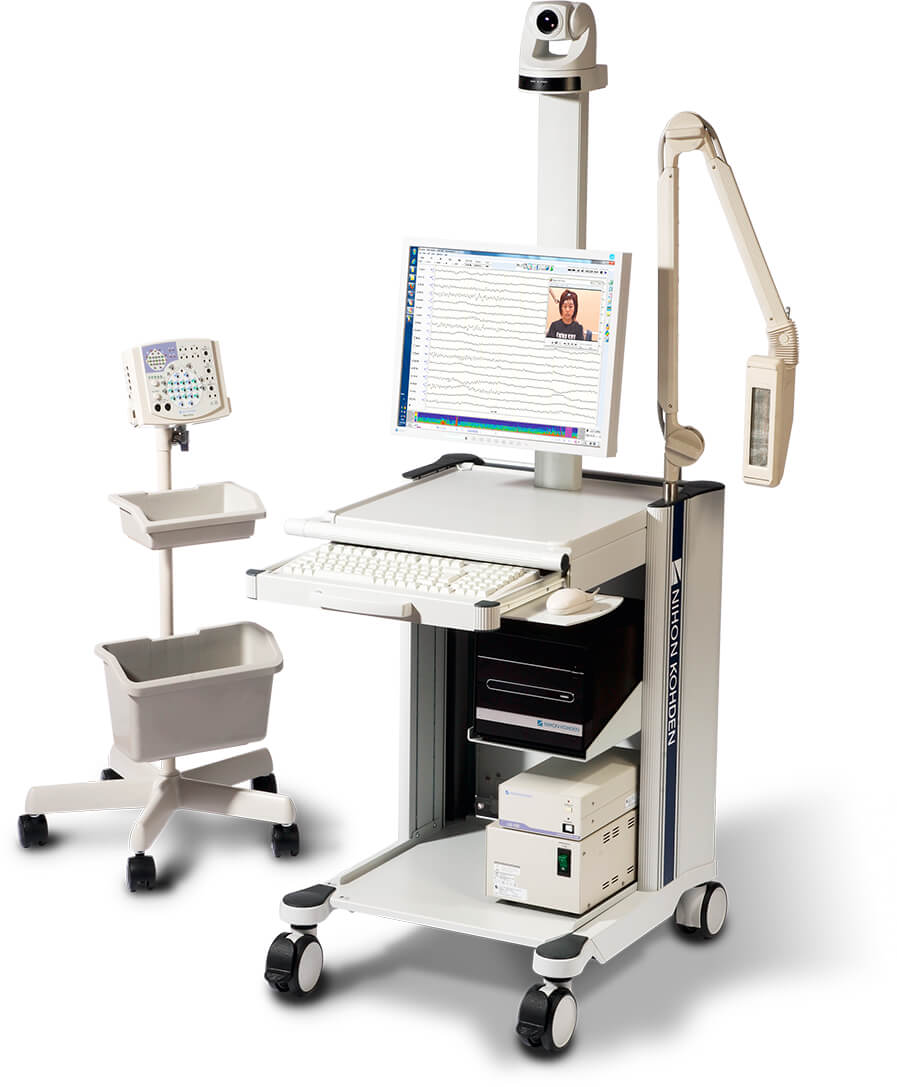

Видео-ЭЭГ-мониторинг объединяет длительную регистрацию биоэлектрической активности головного мозга с синхронной видеозаписью поведения пациента. Его техническая задача шире, чем непрерывное сохранение кривых: необходимо доказуемо связать электрическое событие, наблюдаемое движение, действия персонала и отметки времени. Если одна из этих составляющих утрачена, длительность исследования сама по себе не компенсирует потерю информации.
Для врача важна возможность восстановить последовательность события, а для инженера — непрерывность и согласованность нескольких потоков данных. Камера высокого разрешения не заменяет проверку синхронизации, дополнительный диск не заменяет резервную копию, а автоматическое выделение эпизодов не заменяет просмотр исходной записи. Ниже разобрана именно организация достоверной регистрации, без назначения диагностических проб или изменения лечения.
Чем мониторинг отличается от подключения камеры
Обычная видеокамера формирует собственный поток с временными метками, буферизацией и возможными пропусками кадров. Усилитель ЭЭГ одновременно оцифровывает сигналы с иной частотой и может использовать другой источник времени. Для совместного анализа система должна сохранять соответствие между этими потоками на протяжении всего исследования, включая перезапуск приложения, смену файла и кратковременное нарушение сети.
Наблюдение двух окон на одном экране ещё не доказывает синхронности. При воспроизведении задержка отображения может отличаться от задержки записи. Проверять следует сохранённые данные, а не только картинку в реальном времени. Особенно важно это после изменения камеры, драйвера, кодека или способа сетевого подключения: визуально привычная конфигурация может иметь другую задержку.
Полезно разделять постоянное смещение и нарастающий дрейф. При постоянном смещении видео всё время опережает ЭЭГ на одинаковый интервал. При дрейфе ошибка увеличивается к концу записи из-за расхождения часов. Исправление первого дефекта не гарантирует устранения второго. Поэтому короткая проверка перед началом не заменяет испытание длительного сохранения и воспроизведения.
Состав системы и ответственность каждого узла
| Узел | Что он обеспечивает | Что необходимо проверить |
|---|---|---|
| Электродный интерфейс и усилитель | Регистрацию электрических сигналов и служебных состояний | Идентификацию каналов, контакт электродов, отсутствие насыщения |
| Камера и освещение | Наблюдаемую двигательную и поведенческую информацию | Поле зрения, ночной режим, отсутствие перекрытия пациента |
| Средства синхронизации | Соответствие времени видео и сигналов | Сохранение связи при длительной записи и перезапуске |
| Рабочая станция | Запись, аннотацию и последующее воспроизведение | Запас ресурсов, восстановление после сбоя, контроль доступа |
| Архив | Долговременную сохранность полного исследования | Совместное восстановление сигналов, видео и аннотаций |
Дополнительные физиологические каналы могут помогать различать происхождение изменений, но их назначение должно быть отражено в конфигурации и записи. Нельзя обозначать канал произвольным привычным названием, если фактически к нему подключён другой датчик. Ошибка маркировки становится особенно опасной при автоматическом экспорте, когда врач видит привычный шаблон без сведений о реальном подключении.
Электрическая безопасность относится ко всему комплексу. Добавленный бытовой сетевой адаптер, внешняя камера или нештатный интерфейс могут изменить условия соединения оборудования возле пациента. Совместимость оценивают по документации системы и принятой процедуре медицинской организации. Самостоятельное подключение электродов к защитному заземлению либо корпусу аппаратуры недопустимо.
Электроды: качество в начале и сохранение качества ночью
При длительной регистрации исходно хороший контакт не остаётся гарантированно стабильным. Движение, пот, натяжение проводов и изменение положения головы могут привести к дрейфу, помехам или выпадению канала. Поэтому контроль качества должен быть распределён по времени. В журнале отмечают не только факт установки, но и обслуживание, временное отключение, замену электрода и период сомнительной пригодности сигнала.
Измерение импеданса полезно, однако отдельное удовлетворительное число не исключает артефакт. Важны согласованность контактов, стабильность во времени и характер сигнала. Резкое улучшение внешнего вида после усиления фильтрации может скрыть проблему, а не устранить её. Сохранять следует такие исходные данные и настройки регистрации, которые позволяют последующий осмысленный пересмотр в пределах возможностей системы.
Неисправность общего или референтного соединения способна повлиять сразу на несколько каналов. Это отличается от локального нарушения одного электрода. При техническом разборе полезно смотреть распределение изменений, время их появления и связь с перемещением кабеля, а не автоматически считать всякое синхронное событие физиологическим. Решение о клиническом значении остаётся за специалистом, выполняющим интерпретацию.
Видео: видеть нужное событие, а не только кровать
Поле зрения выбирают с учётом реального поведения пациента, положения постели, возможного присутствия сопровождающего и перемещений персонала. Большое число пикселей не помогает, если лицо или конечности постоянно закрыты бортиком. Проверка должна включать типичные положения и ночное освещение. Изменение положения камеры в ходе исследования фиксируют, поскольку часть события может перестать попадать в кадр.
Две камеры могут уменьшить вероятность перекрытия обзора, но создают дополнительный поток, который также требует синхронизации и хранения. При переключении основного окна нельзя терять понимание, записывались ли обе камеры или только выбранная. Для воспроизводимости важно знать, что именно входит в архив и что увидит другой специалист после передачи исследования.
Звук, если он предусмотрен системой и организационными условиями, требует отдельной проверки. Наличие звуковой дорожки не гарантирует разборчивости речи; вентиляция, сигнализация и удалённый микрофон способны сделать её малоинформативной. При этом записи содержат чувствительную информацию. Доступ, использование учебных фрагментов и передача материалов должны регулироваться установленными правилами, а не удобством отправки файла.
Метки событий и временная шкала
Кнопка пациента отмечает момент нажатия, а не обязательно начало события. Между ощущением, решением нажать и физическим нажатием проходит время. Аннотация персонала также может быть внесена позднее. Поэтому метку используют как ориентир для просмотра окружающего интервала, сохраняя различие между временем наблюдения, временем внесения записи и предполагаемым началом эпизода.
Полезная аннотация описывает наблюдаемое действие и обстоятельства без преждевременной интерпретации. Запись «пациент повернул голову, поправлен электрод» технически информативнее неопределённого «помеха». При исправлении ошибочной отметки желательно сохранять прослеживаемость изменений. Иначе позднее невозможно понять, была ли запись выполнена во время события или сформирована при ретроспективном анализе.
| Наблюдаемая проблема | Возможная техническая причина | Проверка перед выводом |
|---|---|---|
| Движение на видео постоянно запаздывает | Постоянное смещение потоков или задержка воспроизведения | Сравнить сохранённый контрольный эпизод в разных точках записи |
| Расхождение увеличивается к утру | Дрейф часов или ошибка временных меток | Проверить длительный интервал и события после смены файлов |
| Видео замирает, ЭЭГ продолжается | Потеря кадров, сетевой сбой или переполнение буфера | Открыть журнал, проверить исходные видеофайлы и интервалы пропуска |
| Метка есть, видимого события нет | Позднее нажатие, закрытый обзор или иной характер события | Просмотреть окружающий интервал и сопоставить дневник |
| После обслуживания изменились многие каналы | Изменение референса, соединения или монтажа | Сверить конфигурацию и журнал действий, не только изображение кривых |
Хранение: исследование состоит из нескольких взаимосвязанных частей
Размер видеоданных обычно существенно влияет на требования к хранилищу, но оценивать ёмкость только по одному короткому фрагменту ненадёжно. Кодек может менять поток в зависимости от движения и сцены. Требуется запас на запланированную длительность, несколько камер, служебные файлы и незавершённую передачу. Предупреждение о свободном месте должно появляться достаточно рано для штатного решения.
Архивирование только выбранных эпизодов может лишить специалиста возможности пересмотреть фон и контекст. Правила сохранения полного исследования и выделенных фрагментов устанавливают заранее. Если система использует собственную базу, копирование отдельных файлов без служебной структуры может дать формально существующий, но не открывающийся архив. Проверка восстановления должна включать реальное воспроизведение.
Резервирование и резервное копирование решают разные задачи. Дублирование дисков может помочь при отказе одного накопителя, но не защищает от ошибочного удаления, повреждения базы или вредоносного изменения всех доступных копий. Нужна отдельная проверяемая процедура восстановления с разграничением доступа. Для медицинской записи важно восстановить не только видео, но и связь с пациентом, каналами, метками и заключением.
Разбор: после ночи события стали выглядеть в другой последовательности
В начале исследования контрольное движение совпадало с артефактом на ЭЭГ, а в конце видео заметно отставало. При этом запись не содержала очевидного длительного обрыва. Первоначальное предположение о необычной последовательности клинического события оказалось преждевременным: техническая проверка выявила постепенное увеличение рассогласования потоков после изменения конфигурации камеры.
Корректный разбор начинается с оценки исходных временных меток, журналов и сохранённых контрольных эпизодов, а не с ручного перемещения каждого клипа «на глаз». До выяснения ограничений временные отношения в проблемном интервале нельзя считать достоверными. Если производитель допускает документированное исправление синхронизации, оно выполняется с сохранением исходника и сведений о вмешательстве; иначе ограничение отражают в технической характеристике записи.
Этот пример показывает, почему испытание должно продолжаться достаточно долго для выявления дрейфа. Наличие одинакового времени на экранах двух устройств не доказывает совпадения их внутренних шкал. После обновления программного обеспечения повторная проверка нужна даже при неизменном внешнем виде рабочего места.
Разбор: экспортированный эпизод невозможно оценить вне кабинета
На основной станции эпизод воспроизводился вместе с видео и аннотациями. После передачи коллегам открылся только ролик без кривых, а отдельный файл сигналов не содержал нужного монтажа и метки. Причиной была не потеря данных при записи, а неполный экспорт: оператор сохранил визуальный фрагмент вместо комплекта исследования для специализированного просмотра.
Исправление состоит в проверке поддерживаемого формата передачи, состава экспортного пакета и доступности совместимого просмотрщика. Контроль проводят на другой станции, не имеющей доступа к исходной базе. Отдельно проверяют обезличивание, если оно требуется для согласованной цели передачи: удаление имени из названия файла не гарантирует удаления идентификаторов из видео, звука и внутренних полей.
После такого случая в процедуру включают тестовое открытие, проверку начала и конца фрагмента, сохранение контекста и описание ограничений. Снимок экрана не считается заменой исходной записи, когда для задачи нужны перемонтаж, изменение масштаба и анализ временной связи.
Приёмка и ежедневный контроль
| Этап | Практическое действие | Критерий завершения |
|---|---|---|
| Перед исследованием | Проверить идентификаторы, каналы, камеру и свободное место | Все потоки относятся к одному исследованию и записываются |
| После начала | Открыть сохранённый тестовый участок | Подтверждены синхронность и пригодность обзора |
| Во время длительной записи | Следить за каналами, видео и техническими предупреждениями | Проблемные интервалы обнаруживаются и документируются |
| После завершения | Проверить непрерывность, границы файлов и аннотации | Известны все пропуски и ограничения |
| После архивирования | Восстановить исследование на независимом рабочем месте | Доступны сигналы, видео, метки и сведения о конфигурации |
При выборе комплекса полезно демонстрировать реальные сценарии: пропадание сети, переключение камер, заполнение диска и восстановление после штатного перезапуска. Такое испытание проводят на тестовой записи, не создавая риск для текущего пациента. Заявление о длительном мониторинге должно подтверждаться поведением всей системы, включая архив и рабочее место врача.
Частые вопросы
Достаточно ли любой камеры с высоким разрешением?
Нет. Важны совместимость с программой, временная связь с ЭЭГ, пригодность ночного режима, поле зрения и надёжное сохранение. Более детальная картинка не исправляет пропуски кадров или рассогласование потоков. Проверять нужно именно используемую конфигурацию после записи, а не только изображение на экране.
Можно ли считать отсутствие метки отсутствием события?
Нет. Пациент мог не нажать кнопку, не успеть сделать это или находиться вне возможности взаимодействовать с системой. Метки помогают ориентироваться, но не заменяют установленный порядок анализа всей записи и сопоставления с наблюдениями.
Заменяет ли автоматический детектор просмотр специалистом?
Нет. Автоматическое выделение подозрительных участков является инструментом навигации. Оно зависит от качества входного сигнала, настроек и особенностей алгоритма. Отмеченные фрагменты требуют проверки, а отсутствие автоматической отметки не является самостоятельным доказательством отсутствия значимого события.
Нужно ли хранить сведения о технических сбоях вместе с исследованием?
Да. Интервалы выпадения каналов, потери видео, обслуживания электродов и изменения конфигурации определяют границы достоверной интерпретации. Эти сведения должны оставаться доступными при повторном просмотре, иначе запись выглядит более полной и точной, чем была фактически.
Документация и дополнительные материалы
ACNS — EEG technical requirements
