Внутрисердечная эхокардиография, ICE, использует ультразвуковой преобразователь на катетере для визуализации структур сердца из близкого акустического доступа. Техническая система включает катетер, совместимый соединительный модуль, ультразвуковую консоль и, при предусмотренной конфигурации, связь с навигационной платформой. Получаемое изображение зависит от конструкции преобразователя, его положения, выбранного режима и пространственной ориентации сечения.
ICE нельзя сводить к обычному УЗ-датчику уменьшенного размера. Катетерная конструкция предъявляет отдельные требования к совместимости, стерильности, механике управления и электрической безопасности. Настоящий материал описывает оборудование и контроль данных. Он не содержит инструкции сосудистого доступа, катетеризации или выполнения вмешательства: эти действия требуют специальной подготовки и соблюдения документации конкретного изделия.

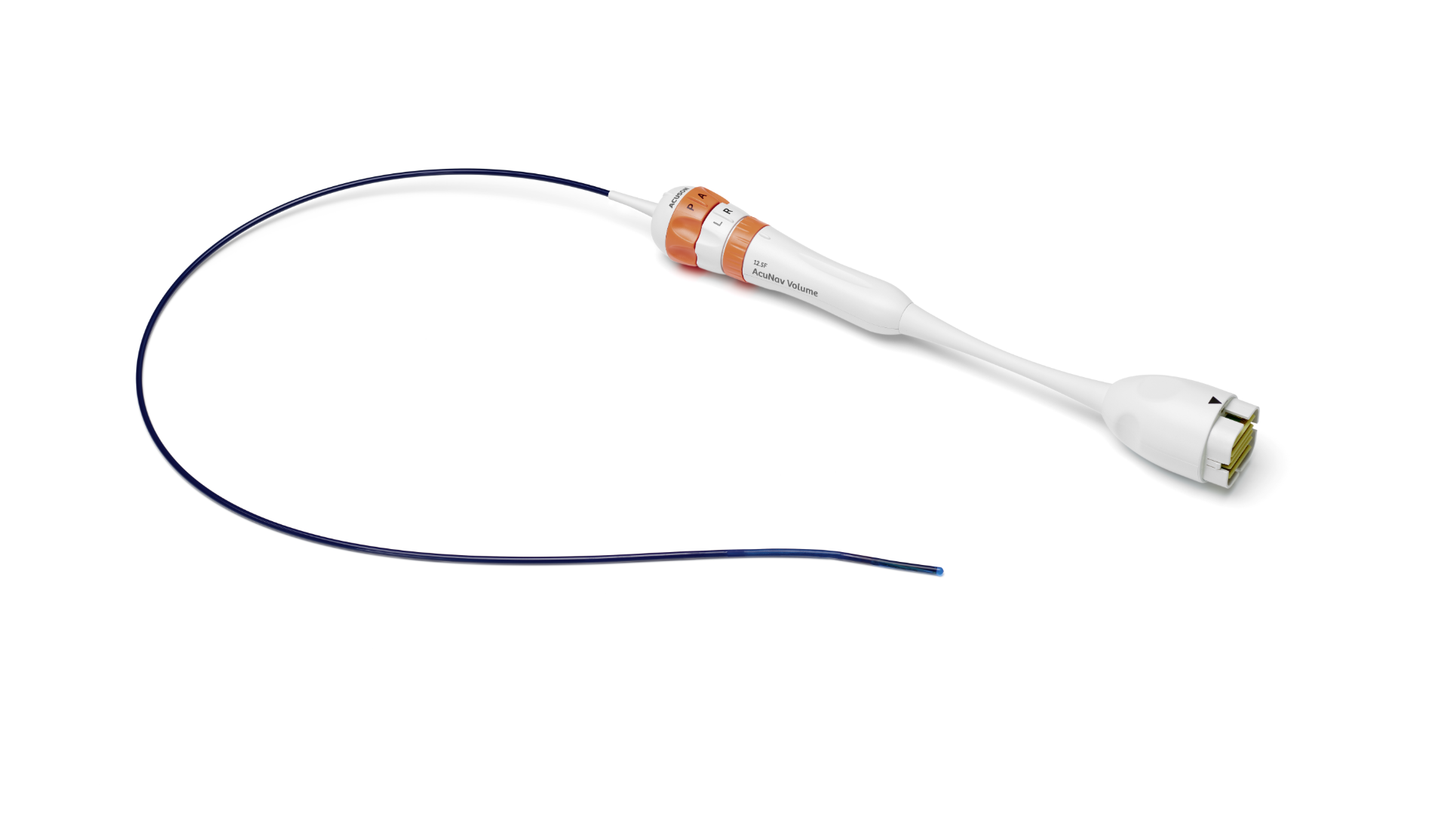

Преобразователь внутри катетерной системы
В дистальной части располагается ультразвуковая решётка. Электронное управление элементами формирует лучи и область сканирования. В зависимости от конструкции доступны двумерные сечения или объёмные данные. Механическое изменение положения катетера и электронное изменение плоскости — разные способы изменения изображения, и их возможности определяются моделью.
Рукоятка обеспечивает предусмотренное управление дистальной частью, а соединение передаёт сигналы к консоли через совместимый модуль. Конструкция катетера, соединителя и программной опции образует единую цепь. Нельзя предполагать работоспособность только потому, что оба изделия относятся к одной торговой марке. В официальной конфигурации могут быть обязательны определённый адаптер, версия программы и отдельный режим ICE.
Параметры диаметра, рабочей длины и управления имеют практическое значение, но не позволяют самостоятельно выбирать клинический доступ. В технической спецификации их проверяют вместе с назначением и ограничениями производителя. Сравнение двух моделей должно учитывать не только геометрию, но и поддерживаемые режимы, поле изображения, допплеровские возможности и интеграцию с рабочим местом.
Двумерное и объёмное изображение
Двумерный ICE показывает сечение, положение которого зависит от ориентации преобразователя. Когда структура выходит из плоскости, она может исчезнуть с экрана, хотя её положение в пространстве изменилось незначительно. Для понимания взаимного расположения объектов важно знать, какая плоскость показана и как она соотносится с анатомическими ориентирами. Наличие изображения в реальном времени не устраняет плоскостной неоднозначности.
Объёмный ICE позволяет получать пространственный набор и рассматривать его в нескольких сечениях или трёхмерном представлении. При этом область объёма конечна, а пространственная и временная детализация связаны. Увеличение объёма или добавление допплеровских данных может менять частоту обновления. Сравнивать режимы следует по тому, какие структуры и движения они должны показывать, а не только по обозначению 4D.
Многоплоскостная реконструкция, MPR, строит сечения внутри уже полученного объёма. Она полезна для ориентации, но не расширяет исходное акустическое поле. Если часть устройства или ткани отсутствует в наборе, новая плоскость не создаст её изображение. Трёхмерный рендеринг также зависит от порогов и способов отображения поверхности; гладкая картинка может скрывать неполноту данных.
| Возможность системы | Что она добавляет | Какое ограничение сохраняется |
|---|---|---|
| 2D ICE | Текущее сечение с высокой наглядностью границ | Неоднозначность положения объектов вне плоскости |
| Несколько плоскостей | Сопоставление структуры в разных направлениях | Зависимость от доступной области и конфигурации |
| Объёмный ICE | Пространственный набор для реконструкции | Баланс объёма, детализации и времени обновления |
| MPR | Выбор сечений внутри объёма | Отсутствующие исходные данные не восстанавливаются |
| Цветовой допплер | Информация о движении потока в выбранной области | Зависимость от настроек, угла и временной выборки |
| Связь с навигацией | Привязка изображений к координатной системе | Необходимость проверенной регистрации и совместимости |
Пространственная ориентация
На экране отображается преобразованная геометрия. Маркеры, ориентация плоскости и положение катетера должны быть понятны всем участникам, использующим изображение. Смена направления просмотра, поворот объёма или другой экранный пресет могут менять визуальное впечатление без изменения анатомии. Поэтому при совместной работе полезно проговаривать используемое представление и сохранять ориентационные признаки в документируемых изображениях.
Объект, видимый рядом с другой структурой в одном сечении, не обязательно находится рядом с ней во всём объёме. Аналогично отсутствие пересечения в одной плоскости не доказывает пространственного разделения. Для технического анализа используют доступные ортогональные или многоплоскостные представления и проверяют их согласованность. Это особенно важно при оценке небольших деталей и границ устройства.
Акустическая тень, реверберации и другие артефакты могут создавать ложные продолжения или скрывать часть контура. Близость преобразователя не исключает физические ограничения ультразвука. Уверенность в ориентации повышается при согласовании нескольких признаков и представлений, а не при максимальной яркости одного изображения. При недостоверной видимости ограничение должно оставаться понятным оператору.
Допплеровские режимы и временная выборка
Набор допплеровских функций зависит от конкретной ICE-системы. Наличие цветового режима не означает автоматически наличие всех спектральных возможностей, и наоборот. При сравнении конфигураций уточняют режимы, поддерживаемые именно данным катетером, а не только общей платформой. Документация консоли и катетера должна рассматриваться совместно.
Размер цветовой области, глубина и выбранные параметры влияют на скорость обновления и визуализацию. Яркий цветовой сигнал не является самостоятельной количественной характеристикой потока. Для корректной интерпретации нужны соответствующий режим, шкала, направление и качество исходных данных. Материал не задаёт диагностических порогов или индивидуальных настроек: они относятся к клинической методике.
В объёмном режиме особенно важно различать частоту обновления объёма и частоту воспроизведения готового клипа. Повтор кадров не добавляет временной информации. Если данные объединяются из нескольких циклов в конкретной реализации, их согласованность зависит от ритма и движения. Нельзя переносить свойства одного режима на все объёмные функции без проверки инструкции.
| Признак качества | Что оценивать | Почему одного внешнего впечатления недостаточно |
|---|---|---|
| Граница структуры | Непрерывность в нескольких представлениях | Одна плоскость может скрывать выход из сечения |
| Объём | Полноту включения интересующей области | Рендеринг может маскировать отсутствующие данные |
| Движение | Реальную частоту обновления и задержку | Плавное воспроизведение не гарантирует частый сбор |
| Допплеровская информация | Режим, шкалу и область регистрации | Цветовая насыщенность зависит от настроек |
| Артефакт | Связь с акустическими поверхностями и положением | Ложный контур может выглядеть анатомически убедительно |
| Навигационная привязка | Совпадение независимых ориентиров | Связь устройств по сети не доказывает пространственную точность |
Интеграция с электрофизиологической навигацией
Некоторые катетерные решения позволяют связывать ультразвуковую плоскость с координатами навигационной системы. Это дополнительная функция, требующая совместимых компонентов и программных опций. Передача изображения на второй монитор сама по себе не является координатной интеграцией. Нужно различать видеовывод, обмен данными и отслеживание положения преобразователя.
Условия совместимости могут включать определённую версию навигационной платформы и соединительного модуля. После обновления одной части системы работоспособность всей цепи не следует считать неизменной без проверки. Инженерная документация должна показывать, какие компоненты образуют валидированную конфигурацию и кто отвечает за взаимодействие между ними.
Регистрация координат и её устойчивость требуют контроля по предусмотренной методике. Если изображение и карта расходятся, причина может находиться в отслеживании, настройке, движении или неверном представлении плоскости. Нельзя исправлять такое расхождение только косметическим перемещением картинки без понимания механизма. Для клинического использования сохраняют ограничения навигационного результата и проверяют его в соответствии с назначением системы.
Стерильность, одноразовые компоненты и прослеживаемость
Статус применения каждого компонента определяется маркировкой и инструкцией. Катетер, соединитель, защитный элемент и принадлежности могут иметь разные правила обращения. Нельзя переносить возможность повторной обработки одного компонента на другой. При использовании одноразового изделия его назначение не меняется из-за внешней сохранности после процедуры.
Техническая подготовка включает проверку упаковки, срока и идентификации изделия, а также совместимости с рабочим местом. Конкретные действия и условия выполняют по инструкции. Для прослеживаемости сохраняют предусмотренные данные о применённом катетере и системе. Это важно при разборе неисправности, уведомления производителя или повторяющегося дефекта партии.
Соединительные модули могут быть многократными, но их обработка и защита имеют собственные ограничения. Контакт с жидкостью, недопустимое натяжение и повреждение разъёма способны нарушать работу даже при исправном катетере. Поэтому состояние цепи проверяют целиком, не ограничиваясь стерильной упаковкой самого одноразового компонента.
Разбор: объём есть, но часть интересующей структуры отсутствует
На трёхмерном изображении структура выглядит неполной. Возникает предположение о её анатомическом дефекте. Однако просмотр исходного объёма в нескольких плоскостях показывает, что край интересующей области находится за пределами собранного набора или в зоне акустического затенения. Рендеринг сделал неполноту более похожей на реальную границу.
Разбор включает проверку полноты объёма, качества исходных сечений и влияния настроек отображения. Изменение прозрачности или порога может улучшить представление имеющейся информации, но не восстановит отсутствующий сигнал. Если нужная область не представлена достоверно, ограничение фиксируют и действуют по клиническому протоколу, а не делают вывод по красивой поверхности.
Практический вывод — оценивать объём до интерпретации рендеринга. MPR и исходные сечения помогают отличить истинную границу от границы данных. При документировании полезно сохранять представление, показывающее полноту включения структуры, чтобы последующий просмотр не сводился к одному выбранному ракурсу.
Разбор: изображение работает, но навигационная привязка недоступна
После подключения катетера консоль показывает двухмерное изображение, но ожидаемая передача положения в навигационную систему не запускается. Это не обязательно неисправность преобразователя. Проверка показывает различие между поддержкой визуализации и наличием совместимого координатного интерфейса.
Сопоставляют модель катетера, соединительный модуль, активированные опции и версии обеих платформ. Также уточняют, предусмотрена ли интеграция для этой конкретной комбинации. Наличие общего сетевого соединения или видеовыхода не заменяет требуемую функциональность. Диагностику выполняют по документированному порядку, сохраняя сообщения и конфигурацию.
После устранения несоответствия проверяют не только появление изображения на карте, но и предусмотренную точность и устойчивость привязки. Организационный вывод — включать координатную интеграцию в отдельный пункт комплектации и приёмки. Иначе рабочая ультразвуковая система может формально соответствовать части требований, но не обеспечивать ожидаемый совместный процесс.
Критерии технической готовности
| Проверяемый раздел | Какие сведения нужны | Результат приёмки |
|---|---|---|
| Катетер и консоль | Официальная совместимость моделей | Подтверждённая рабочая конфигурация |
| Соединительные модули | Точные адаптеры и принадлежности | Полная цепь без неразрешённых замен |
| Режимы изображения | 2D, объём, MPR и допплер по задаче | Демонстрация нужных функций |
| Навигация | Версии, лицензии и тип обмена | Проверенная интеграция, если она требуется |
| Безопасность и обращение | Маркировка, инструкции и статус компонентов | Понятный порядок подготовки и прослеживаемости |
| Архивирование | Сохранение клипов, объёмов и ориентации | Возможность повторного просмотра с контекстом |
Частые вопросы
ICE и внутрисосудистый ультразвук — одно и то же?
Нет. Эти технологии используют катетерные преобразователи, но отличаются назначением, геометрией изображения и типичными задачами. Нельзя переносить требования к одному типу катетера на другой только по признаку внутрисосудистого размещения.
Любая УЗ-система поддерживает ICE-катетер?
Нет. Нужны официально совместимая консоль, соединитель и программная конфигурация. Физический разъём или общая марка не доказывают поддержку. Проверяется конкретная комбинация изделий и версий.
4D всегда лучше 2D?
Объёмная информация решает дополнительные пространственные задачи, но имеет собственный баланс детализации и времени обновления. Подходящий режим зависит от задачи. Одно обозначение не заменяет оценку качества и полноты данных.
Можно ли считать картинку на навигационном экране подтверждением точности?
Нет. Нужно установить тип передачи и проверить предусмотренную координатную привязку. Видеовывод и пространственная интеграция различаются. Для доверия к расположению необходим контроль по инструкции и понимание ограничений.
