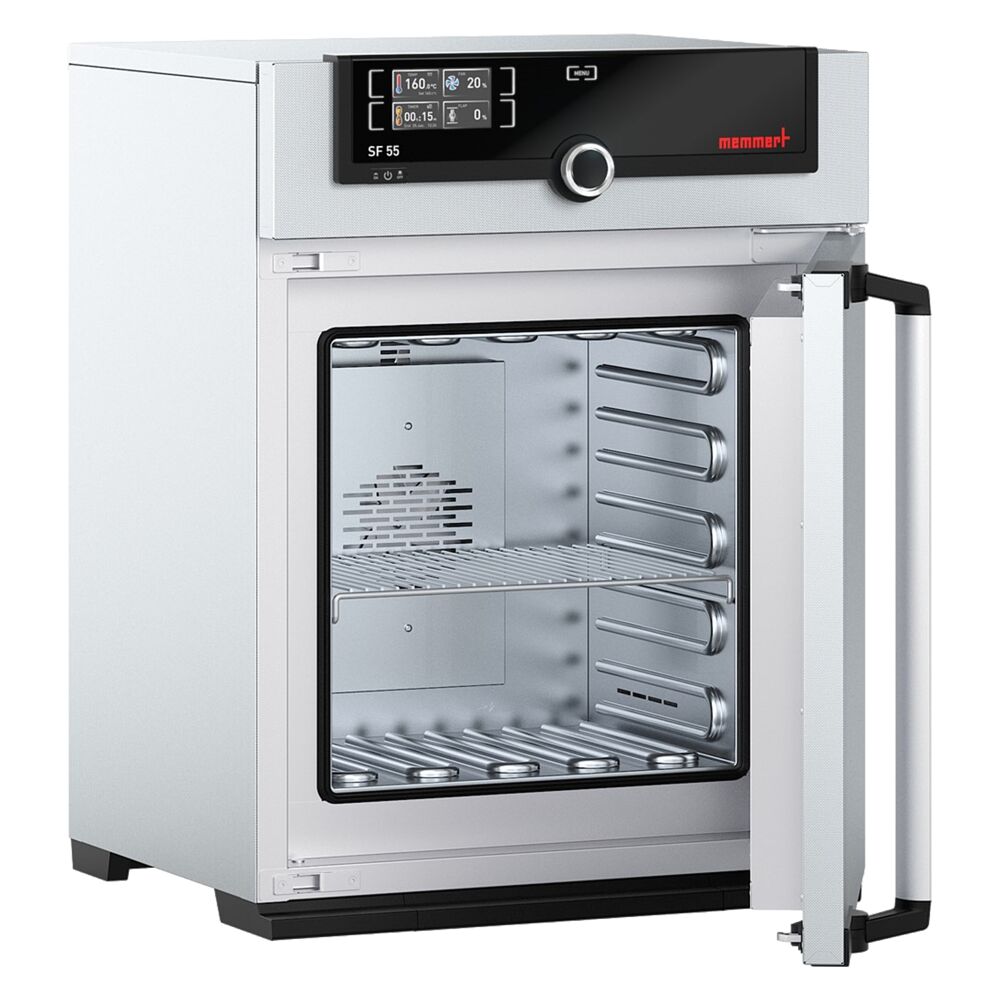

Что такое воздушный стерилизатор
Воздушный стерилизатор — аппарат для обработки совместимых изделий нагретым воздухом в контролируемой камере. Его рабочая задача состоит в воспроизводимом формировании температурно-временных условий для заданной загрузки. Сходство корпуса с сушильным шкафом не делает эти приборы взаимозаменяемыми: назначение, средства контроля и подтверждённые процессы у них различаются. В спецификации сначала определяют изделия и разрешённый для них метод обработки, а затем выбирают объём камеры и исполнение оборудования.
В разговорной речи устройство часто называют сухожаровым шкафом. Однако для оценки возможностей полезнее использовать точное название и руководство конкретного аппарата. Максимальная температура показывает лишь верхнюю границу регулирования. Она не доказывает, что любой предмет, помещённый внутрь, достигнет требуемого состояния за установленное на таймере время. Имеют значение распределение температуры, тепловая инерция изделий, расположение полок, упаковка и алгоритм отсчёта выдержки.
Как устроена система нагрева
Основные элементы — теплоизолированная камера, нагреватели, система циркуляции, датчики температуры и регулятор. Наличие независимой защиты от перегрева и её устройство проверяют по документации конкретной модели. Воздух переносит тепло к поверхностям загрузки; внутри массивного изделия температура изменяется с задержкой. Поэтому измерение в одной точке камеры и прогрев всего набора — разные события. При сравнении аппаратов необходимо выяснить, какой датчик управляет нагревом, какие датчики регистрируются и где они расположены относительно загрузки.
В аппаратах с естественной конвекцией движение воздуха возникает из-за различий его плотности. При принудительной циркуляции поток создаёт вентилятор. Это влияет на теплообмен и распределение температуры, но наличие вентилятора само по себе не подтверждает равномерность при любой укладке. Если полки закрыты плотными предметами или перекрыт предусмотренный воздушный канал, поток изменится. Рабочую конфигурацию рассматривают вместе с допустимыми схемами загрузки, а не отдельно от них.
Система управления может отображать уставку, фактическое показание датчика и время программы. Эти три значения нельзя смешивать. Уставка — желаемое значение, показание относится к определённой точке, а таймер может отсчитывать время с разных событий. В документации проверяют, начинается ли выдержка сразу после запуска, после выхода камеры на заданную температуру или после выполнения дополнительного условия. Название программной функции не заменяет описания её логики.
| Узел | Назначение | Что проверить при выборе |
|---|---|---|
| Камера и теплоизоляция | Удержание рабочего теплового режима | Полезные размеры, допустимую загрузку полок, доступ для очистки |
| Нагреватели | Подвод энергии к камере | Режим регулирования и поведение после сбоя питания |
| Циркуляция воздуха | Перенос тепла к загрузке | Тип конвекции, ограничения укладки и вентиляционные зазоры |
| Измерительный канал | Получение температурного сигнала | Расположение датчиков, погрешность и способ проверки |
| Регулятор | Управление температурой и временем | Начало отсчёта выдержки, журнал событий, доступ к настройкам |
| Защита от перегрева | Ограничение опасного отклонения | Независимость защитного канала и действия при его срабатывании |
Совместимость изделий и упаковки
Теплостойкость материала не равна разрешению на воздушную стерилизацию готового изделия. В инструменте могут присутствовать клеевые соединения, полимерные детали, покрытия, оптика или калиброванные механизмы. Для них важен документированный метод обработки всей конструкции. Даже если металлическая основа выдерживает нагрев, отдельный узел может ограничивать применение аппарата. Оценку проводят по инструкции изделия, а не по внешнему виду и не по опыту обработки похожей модели.
Упаковка должна быть предназначена для выбранного процесса и допускать требуемый теплообмен. Материал, применяемый в паровом или низкотемпературном процессе, не становится подходящим для горячего воздуха автоматически. Проверяют допустимые температурные условия, способ закрытия, размеры пакета и правила размещения. Нельзя считать положительный результат для незапакованного инструмента подтверждением процесса для того же инструмента в новой упаковке: изменились условия передачи тепла.
Чистота и сухость изделий оцениваются до загрузки. Воздушный стерилизатор не является моечной машиной и не исправляет недостаточную очистку. Остатки загрязнений могут препятствовать полноценному процессу и повреждать материалы при нагреве. Маршрут обработки должен разделять очистку, осмотр, упаковку, стерилизацию и дальнейшее хранение. Для каждого этапа нужны собственные критерии завершения, чтобы сигнал аппарата не превращался в единственное доказательство качества всего маршрута.
Почему литраж камеры не равен производительности
Полезная вместимость определяется геометрией набора и допустимой укладкой. Два аппарата одинакового объёма могут по-разному размещать длинные инструменты, контейнеры или кассеты. Учитывают расстояния между предметами, число разрешённых полок и возможность извлечь загрузку без контакта с соседними поверхностями. Если для реального набора требуется убрать часть полок, паспортное число мест уже не описывает рабочую производительность.
В расчёт оборота включают подготовку, нагрев, выравнивание температуры, выдержку, охлаждение и разгрузку. Быстрый выход пустой камеры на уставку нельзя непосредственно переносить на заполненную камеру. Тепловая масса инструментов и упаковки увеличивает количество энергии, которое нужно передать загрузке. При планировании отделения сравнивают завершённые рабочие циклы с типовой загрузкой, а не только мощность нагревателей или длительность одной фазы программы.
| Паспортное значение | Чего оно не подтверждает | Что требуется дополнительно |
|---|---|---|
| Объём камеры | Вместимость конкретных наборов | Схема укладки и полезные размеры |
| Максимальная температура | Пригодность всех изделий | Разрешённый процесс для каждого изделия |
| Точность задания уставки | Температуру во всех точках загрузки | Измерения распределения и прогрева |
| Время нагрева пустой камеры | Продолжительность рабочего цикла | Данные с представительной загрузкой |
| Количество полок | Допустимость плотного заполнения | Ограничения нагрузки и циркуляции |
| Наличие регистратора | Правильность измерительного канала | Проверку датчика, времени и целостности записи |
Температурная карта и оценка процесса
Температурная карта показывает распределение измеренных значений в выбранных точках и условиях испытания. Для её интерпретации важно знать положение датчиков, загрузку, программу и средства измерения. Карта пустой камеры полезна для определённой задачи, но не описывает автоматически прогрев сложного набора. В отчёте должны быть условия, позволяющие понять, к какой эксплуатации относится результат и какие изменения требуют повторной оценки.
Проверка показания встроенного датчика и проверка процесса отвечают на разные вопросы. Первая оценивает измерительный канал в определённых условиях. Вторая рассматривает систему с загрузкой и выбранной последовательностью операций. Исправный датчик не исключает нарушения циркуляции, неправильной укладки или преждевременного отсчёта выдержки. Поэтому термин «калибровка» не следует использовать как универсальное название всех работ по подтверждению пригодности стерилизатора.
Химические и биологические средства контроля применяют в соответствии с процессом и установленной программой контроля. Изменение индикатора не является самостоятельным доказательством качества очистки и правильности упаковки. Результаты интерпретируют вместе с записью параметров и выполнением рабочих процедур. Недопустимо переносить тип индикатора, схему размещения или критерии выпуска с другого метода обработки без проверки их применимости.
Практический разбор: температура достигнута, а загрузка изменилась
Предположим, аппарат использовался для небольших металлических инструментов, а затем в него стали помещать более тяжёлые наборы в иной упаковке. На дисплее по-прежнему достигается прежняя уставка, программа завершается без ошибки. Из этого нельзя заключить, что новый набор прошёл тот же процесс в сопоставимых условиях. Изменились тепловая масса, воздушные зазоры и сопротивление теплопередаче. Сигнал об окончании подтверждает завершение алгоритма аппарата, а не автоматически пригодность новой загрузки.
Разбор начинают с документирования изменений: состав и масса набора, тип упаковки, положение на полке, число наборов и используемая программа. Затем сопоставляют их с разрешёнными схемами и имеющимися подтверждениями процесса. Если новая конфигурация выходит за пределы оценённых условий, требуется её отдельная оценка по принятой процедуре. Простое увеличение времени «с запасом» не заменяет такой проверки и может ухудшить сохранность изделий.
Техническая причина отклонений не обязательно находится в нагревателе. Возможны перегруженная полка, закрытая вентиляционная зона, неверно понятая функция таймера или изменение температуры помещения. Полезная запись инцидента связывает наблюдение с конкретной конфигурацией. Формулировка «сухожар плохо греет» значительно менее информативна, чем описание того, в какой точке, при какой загрузке и каким прибором обнаружено расхождение.
Критерии выбора для подразделения
Первый критерий — подтверждённая совместимость с перечнем изделий и упаковок. Второй — полезная геометрия и допустимые схемы загрузки. Третий — управляемость температурного процесса: циркуляция, измерение, начало выдержки и защита. Четвёртый — документация, позволяющая воспроизвести историю цикла. Пятый — реальная организация оборота, включая охлаждение и безопасную разгрузку. Шестой — доступность обслуживания и проверки измерительных каналов.
Эти критерии следует описывать через задачу, а не через произвольное максимальное значение. Например, вместо требования «максимально большой объём» полезнее указать наборы и число рабочих загрузок за смену. Вместо «цифровой дисплей» — необходимые регистрируемые параметры, события и порядок доступа к записи. Такой подход позволяет сопоставлять предложения по результату работы и не превращать список оснащения в набор несвязанных паспортных чисел.
| Этап приёмки | Предмет проверки | Документируемый результат |
|---|---|---|
| До поставки | Изделия, упаковка и назначение аппарата | Согласованный перечень совместимых загрузок |
| Установка | Электропитание, зазоры, устойчивость и доступ | Соответствие условиям размещения |
| Проверка управления | Уставки, таймер, права доступа и тревоги | Зафиксированная конфигурация |
| Измерительная проверка | Датчики и средства регистрации | Результаты с условиями измерений |
| Оценка загрузки | Представительные рабочие наборы | Подтверждение применимости процесса |
| Передача в работу | Обучение, обслуживание и документация | Понятный порядок эксплуатации и реагирования |
Частые вопросы
Можно ли заменить стерилизатор обычным сушильным шкафом?
Совпадение температуры и размеров камеры недостаточно. Назначение, регистрация параметров, алгоритмы и подтверждение процесса должны соответствовать задаче. Сушильный шкаф оценивают по его собственной документации; ему нельзя приписывать функцию стерилизации только потому, что он способен нагреваться до похожей температуры.
Чем отличаются естественная и принудительная конвекция?
Способом перемещения воздуха и условиями переноса тепла. Вентилятор может изменять скорость и распределение потока, однако окончательный выбор зависит от изделий, загрузки и документированных характеристик. Сравнивать следует пригодность рабочего процесса, а не наличие одного конструктивного узла.
Почему нельзя назвать одну универсальную программу?
Параметры зависят от изделия, упаковки, аппарата и подтверждённого процесса. Приведённые в справочниках температурно-временные сочетания не являются разрешением обрабатывать произвольный набор. В практической работе исходят из согласованной документации и утверждённой процедуры подразделения.
Что важно после ремонта?
Характер вмешательства определяет объём проверки перед возвращением в эксплуатацию. Замена датчика, изменение управления, вентилятора или уплотнения могут затронуть разные свойства системы. Решение должно опираться на сервисную документацию и оценку влияния ремонта на ранее подтверждённые условия, а не только на успешное включение прибора.
