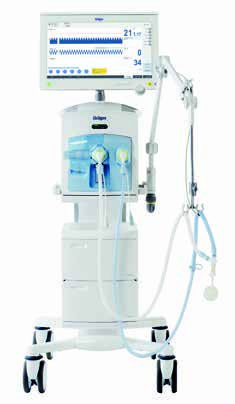

Высокочастотный осцилляторный вентилятор: амплитуда, частота и передача колебаний

Высокочастотный осцилляторный вентилятор создаёт быстрые колебания давления вокруг заданного среднего уровня. Такая вентиляция отличается от обычной ИВЛ не только частотой: меняются способ движения газа, роль дыхательного контура и требования к измерению малого колебательного объёма. Слово «высокочастотный» не делает все аппараты одинаковыми. Осцилляторная, струйная и другие высокочастотные технологии имеют разные конструкции и не должны смешиваться в техническом описании.

При оценке ВЧО-системы важно разделять установленное значение, фактически измеренный сигнал и физиологический результат. Амплитуда у аппарата не равна амплитуде в альвеолах, а расчётный коэффициент транспорта CO₂ не заменяет измерение газообмена. Материал посвящён физике и техническому контролю ВЧО; выбор показаний и лечебных настроек относится к работе специализированной клинической команды.

Средний уровень и колебательная составляющая

Удобно представлять давление как сочетание среднего уровня и быстро изменяющейся составляющей. Среднее давление определяет базовую часть пневматического режима, а осцилляции создают перемещение небольших объёмов газа. Эти компоненты регулируются и измеряются по-разному, хотя в реальной системе взаимодействуют. Изменение контура, сопротивления или утечки может повлиять сразу на несколько наблюдаемых величин.

В одних конструкциях колебания создаёт отдельный механический осциллятор, в других — соответствующая архитектура клапанов и управления универсального неонатального вентилятора. Наличие активного колебательного процесса отличает ВЧО от простого увеличения частоты обычных вдохов. При сравнении оборудования следует изучать принцип работы конкретного аппарата, а не переносить представления о ручках одного устройства на интерфейс другого.

Частота обычно выражается в герцах — числе колебаний в секунду. Это принципиально другая шкала, чем частота дыхания в минуту. В протоколе и выгрузке данных единицы должны быть явными. Ошибка единиц особенно вероятна, если информационная система использует одно общее поле «частота» для разных режимов вентиляции.

Почему газообмен возможен при малом колебательном объёме

При ВЧО транспорт газа нельзя описывать только обычной моделью последовательного заполнения альвеол отдельными крупными порциями. Участвуют процессы смешения, распределения потоков и диффузии, а их вклад зависит от дыхательной системы и условий вентиляции. Поэтому механическое сравнение колебательного объёма с анатомическим мёртвым пространством не даёт полного объяснения эффективности метода.

Но из этого не следует, что любой малый объём автоматически эффективен или безопасен. Реальный результат зависит от передачи колебаний, проходимости дыхательного пути, состояния лёгких и выбранной стратегии. Технически корректная работа аппарата необходима, но сама по себе не подтверждает подходящую вентиляцию конкретного пациента.

В инженерном разборе полезно держать две линии доказательств раздельно. Первая: система генерирует и измеряет предусмотренные колебания. Вторая: у пациента достигнут требуемый физиологический результат. Подмена второй линии первой приводит к ошибочному заключению «аппарат работает, значит газообмен достаточен».

Параметр	Технический смысл	Основное ограничение интерпретации
Среднее давление	Средний уровень давления в указанной точке измерения	Не описывает распределение давления во всех отделах лёгких
Амплитуда колебаний	Размах либо иной определённый производителем показатель осцилляции	Обозначение и способ задания могут различаться между аппаратами
Частота	Количество колебаний за секунду	Её изменение влияет и на передачу объёма, поэтому эффект не сводится к одному множителю
VThf	Измеренный колебательный дыхательный объём	Зависит от пригодности датчика, утечки и метода усреднения
DCO₂	Расчётный показатель, связывающий частоту и квадрат колебательного объёма	Не является концентрацией CO₂ и не заменяет анализ газообмена
Отношение фаз	Временная структура колебательного цикла	Доступность и влияние зависят от конструкции и частотного диапазона

Передача колебаний через трубку и контур

Между генератором и лёгкими находятся дыхательный контур, соединители, датчик, эндотрахеальная трубка и собственные дыхательные пути пациента. Они образуют систему с сопротивлением, податливостью и инерционными свойствами. Колебания по пути изменяются, поэтому давление в проксимальной точке нельзя безусловно считать давлением дистальнее трубки.

Диаметр и длина трубки, наличие секрета, перегиба или дополнительного соединителя способны изменить передачу. При высоких частотах такие изменения особенно важно рассматривать как часть общей динамической системы. Сохранившееся значение установленной амплитуды не доказывает, что прежний колебательный объём действительно достигается.

Дыхательный контур также является функциональным компонентом ВЧО. Его длина и податливость, увлажнитель, расположение датчика и разрешённая конфигурация влияют на работу. Самовольное удлинение трубок или замена принадлежности «похожей» может нарушить условия, для которых проверена система. Совместимость должна относиться именно к высокочастотному режиму, а не только к обычной вентиляции.

Амплитуда: заданная, измеренная и предельная

На разных аппаратах оператор может задавать непосредственно амплитуду давления, относительную мощность осциллятора или ограничение, в рамках которого работает автоматическое управление. Эти параметры нельзя сравнивать как одинаковые числа. Даже одинаковая надпись на экране требует уточнения: речь идёт о полном размахе, установленной цели или фактически достигнутом значении.

В системах с гарантией колебательного объёма аппарат изменяет управляющее воздействие, стремясь поддерживать заданный объём в установленных пределах. Поэтому изменение достигнутой амплитуды может быть частью нормальной реакции алгоритма на изменение условий. Оно не обязательно означает неисправность. Но достижение ограничения при недостижении цели является отдельным событием, которое нельзя скрывать за названием «гарантия».

В журнале полезно сохранять установленную цель, ограничение и достигнутые величины раздельно. Если информационная система записывает только одно поле «амплитуда», ретроспективный анализ может стать невозможным. Техническая интеграция должна сохранять смысл параметров, а не только числа.

DCO₂: полезный расчёт с чувствительностью к ошибке объёма

В ряде аппаратов DCO₂ рассчитывается как произведение частоты на квадрат VThf. Из этой структуры следует важный метрологический вывод: ошибка объёма влияет на результат нелинейно. Если условно измеренный объём завышен на 10%, его квадрат будет завышен примерно на 21% при неизменной частоте. Это арифметический пример чувствительности расчёта, а не клинический ориентир.

Частота и объём при этом не являются независимыми ручками в физической системе. Изменение частоты может изменить достигнутый VThf из-за передачи колебаний. Поэтому нельзя утверждать, что увеличение частоты всегда пропорционально повышает DCO₂: нужно смотреть на фактически измеренный объём и условия работы.

Расчётный показатель имеет смысл только при достоверном исходном измерении. Загрязнённый или неподходящий датчик, конденсат, утечка и неверная конфигурация способны исказить VThf. Стабильный DCO₂ также не гарантирует неизменность PaCO₂: физиология пациента и условия газообмена не сводятся к одной формуле.

Наблюдение	Что может стоять за ним	Что нужно сопоставить
Установленная амплитуда прежняя, VThf снизился	Изменение передачи колебаний, сопротивления, утечки или измерения	Контур, трубку, датчик и клинические показатели
При гарантии объёма растёт достигнутая амплитуда	Компенсирующая работа алгоритма либо ограничение возможностей системы	Целевой и достигнутый объём, предел амплитуды, тревоги
DCO₂ изменился после замены датчика	Изменение качества измерения или реальные изменения условий	Тип датчика, подготовку, калибровку и запись до замены
Среднее давление нестабильно	Утечка, проблема газоснабжения или конфигурации, другие причины	Журнал тревог, фактическое давление и целостность системы
Колебания видны, но газообмен ухудшается	Техническая активность не равна физиологической эффективности	Состояние пациента и всю цепь доставки поддержки

Измерение малого объёма и конденсат

При малом колебательном объёме важны динамические характеристики датчика, его положение и разрешённая обработка. Система измеряет быстрые изменения потока, а объём получает из соответствующей обработки сигнала. Нельзя оценивать пригодность датчика только по тому, что он показывает правдоподобные значения в обычном режиме.

Влага и загрязнение могут влиять на измерение и сопротивление. Для увлажнённого контура необходимо соблюдать предусмотренную организацию водосборников и обслуживание. При этом удаление конденсата или замена компонента должны выполняться по инструкции с учётом непрерывности поддержки. Учебная статья не является основанием для импровизированного разъединения контура.

После обслуживания оценивают не только исчезновение тревоги, но и восстановление пригодности измерения. Если данные до и после вмешательства заметно отличаются, полезно отметить событие в записи. Иначе изменение измерительной цепи может быть ошибочно интерпретировано как резкое изменение механики лёгких.

Разбор 1. После удлинения контура снизился колебательный объём

Для удобства ухода контур заменили более длинным, сохранив прежние установки. На экране уменьшился VThf и изменился расчётный DCO₂. Первое предположение — ухудшилась механика пациента. Однако одновременно изменился элемент, который передаёт колебания и обладает собственной податливостью.

Разбор начинают с установления точной конфигурации до и после события. Проверяют, разрешён ли новый контур для данной модели и высокочастотного режима, как выполнена предусмотренная проверка системы, не появились ли утечка и конденсат. Сопоставляют установленные и достигнутые параметры. Клиническую оценку проводят параллельно, но не объявляют изменение лёгких единственным объяснением до анализа оборудования.

Если новая конфигурация не предусмотрена производителем, проблема процесса уже определена: физически соединяемые детали были приняты за функционально совместимые. Корректирующее действие включает перечень разрешённых комплектов и обучение персонала. Вывод нельзя свести к совету «увеличить амплитуду»: это скрывает причину и подменяет техническую проверку лечебной коррекцией.

Разбор 2. Гарантия объёма достигла ограничения

В режиме с объёмной целью аппарат увеличивает управляющую амплитуду, но достигнутый VThf остаётся ниже заданного. Пользователь замечает только слово «гарантия» и считает, что объём обеспечивается автоматически. Ошибка состоит в игнорировании ограничений алгоритма и различия между целью и результатом.

В разбор включают временной ряд цели, достигнутого объёма, амплитуды и тревог. Проверяют измерительную цепь, контур и условия доставки колебаний. Затем команда оценивает клинические причины и выбирает дальнейшую тактику. Наличие ограничителя является защитным свойством, а не обещанием выполнить любую цель при любых обстоятельствах.

Для интерфейса отделения полезно расположить цель и фактическое значение рядом, чтобы их расхождение было заметно. В обучении следует использовать сценарий недостижения цели на симуляторе. Тогда персонал заранее понимает, какие сообщения и графики требуют внимания, вместо того чтобы впервые разбираться с ними у пациента.

Критерии технического выбора ВЧО-системы

Критерий	Что уточнить	Почему это существенно
Пациентский профиль	Разрешённые группы и условия применения конкретной модели	Неонатальная и взрослая системы не являются взаимозаменяемыми
Архитектура режима	Генератор колебаний, способ задания амплитуды, доступные ограничения	Определяет смысл органов управления и параметров
Измерение	VThf, давление, DCO₂, датчики и условия их достоверности	Позволяет отличить цель от фактического результата
Контур	Разрешённые длины, увлажнение, принадлежности и процедура проверки	Контур участвует в передаче осцилляций
Автоматическое управление	Наличие объёмной цели и поведение при её недостижении	Предотвращает неверное понимание слова «гарантия»
Обучение и запись	Сценарии тревог, симуляция, сохранение установленных и измеренных значений	Обеспечивает воспроизводимый контроль и разбор событий

Частые вопросы

ВЧО — это обычная ИВЛ с очень высокой частотой?

Нет. Отличаются генерация колебаний, характер транспорта газа и роль измерения малого объёма. Название режима требует изучения конкретной конструкции.

Одинаковая амплитуда на двух аппаратах означает одинаковую поддержку?

Не обязательно. Могут различаться способ задания, определение амплитуды, точка измерения и передача через контур. Сравнивают документацию и достигнутые параметры в сопоставимых условиях.

DCO₂ можно использовать вместо измерения CO₂?

Нет. Это расчётный показатель вентиляционной системы. Он помогает анализировать динамику, но не заменяет оценку газообмена пациента.

Почему важен именно разрешённый контур?

Его динамические свойства влияют на передачу быстрых колебаний. Совместимость при обычной ИВЛ не доказывает пригодность для ВЧО.

Гарантия объёма исключает необходимость наблюдения?

Нет. Алгоритм работает в пределах возможностей и заданных ограничений. Необходимо контролировать достигнутый объём, тревоги и состояние пациента.
