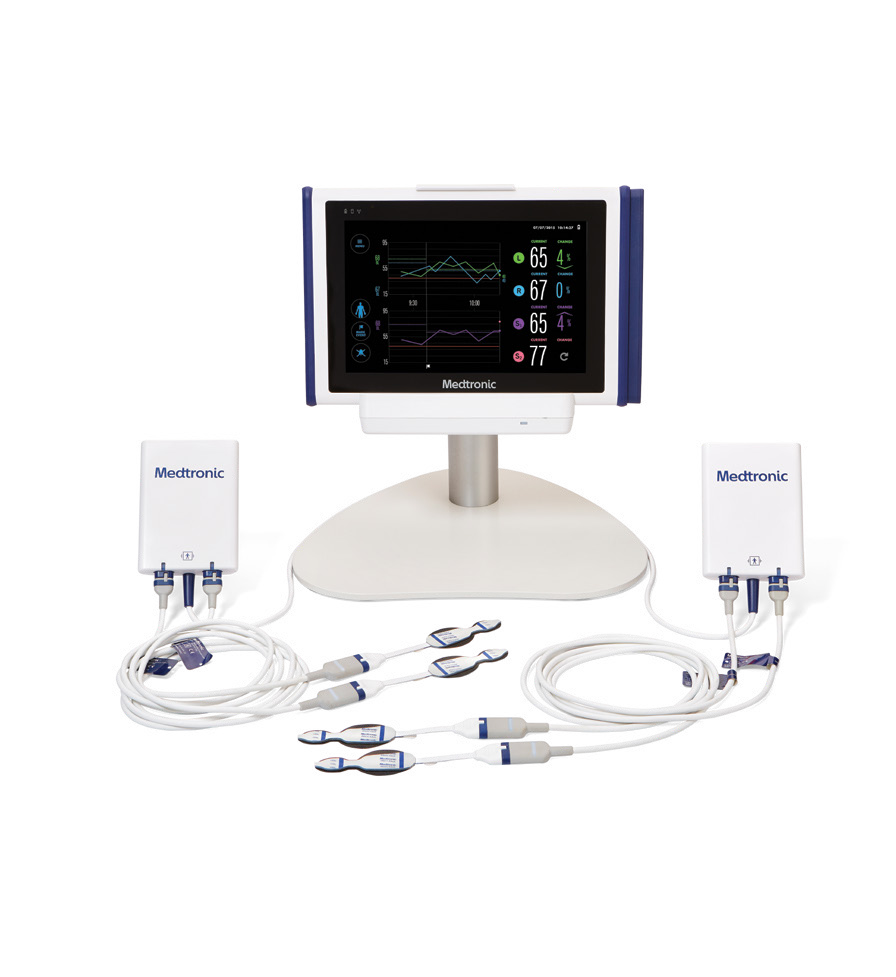

Церебральный оксиметр NIRS: регионарная сатурация и ограничения оптического измерения

Церебральный оксиметр NIRS — прибор для неинвазивного наблюдения за региональной оксигенацией тканей с помощью ближнего инфракрасного излучения. Датчик на поверхности головы не измеряет содержание кислорода во всём головном мозге: он формирует оценку насыщения гемоглобина в ограниченном объёме ткани под сенсором. Именно пространственная локальность, смешанный сосудистый сигнал и зависимость от оптической модели определяют возможности этого метода. NIRS дополняет гемодинамический и респираторный мониторинг, но не заменяет оценку пациента, нейровизуализацию или другие методы нейромониторинга.

Что физически измеряет система

Оксигенированный и деоксигенированный гемоглобин по-разному поглощают свет в ближнем инфракрасном диапазоне. Источники сенсора излучают свет нескольких длин волн, а фотоприёмники регистрируют интенсивность после прохождения и рассеяния в тканях. Прибор анализирует различия оптических сигналов и рассчитывает региональную сатурацию. Оптический путь при этом не является прямой линией известной длины: многократное рассеяние требует алгоритмических предположений и калибровки.

В отличие от пульсоксиметра, церебральная NIRS обычно не выделяет только пульсирующую артериальную составляющую. В регистрируемом объёме присутствуют артерии, капилляры и вены; значительная доля сигнала связана с венозным компартментом. Поэтому показатель отражает локальный баланс доставки и потребления кислорода. Фиксированное численное соотношение сосудистых составляющих нельзя переносить между всеми приборами и состояниями пациента: оно входит в модель, а реальная сосудистая геометрия меняется.

Обозначения rSO₂, StO₂ и SctO₂ встречаются в разных системах. Совпадение размерности «проценты» не делает результаты взаимозаменяемыми. Различаются длины волн, расстояния между источниками и приёмниками, обработка поверхностного сигнала, используемые референсы и популяции валидации. При сравнении платформ необходимо читать описание конкретной измерительной технологии, а не только смотреть на диапазон экрана.

Почему это не пульсоксиметрия и не измерение мозгового кровотока

Показатель	Что характеризует	Чего по нему нельзя заключить отдельно
SpO₂	Оценка насыщения артериального гемоглобина по пульсирующему сигналу	Достаточность региональной доставки кислорода к мозгу
Церебральная NIRS	Региональное насыщение в смешанном сосудистом объёме под сенсором	Точный мозговой кровоток или отсутствие ишемии во всех отделах
Артериальное давление	Давление в измеряемом сосудистом контуре	Адекватность локальной микроциркуляции и тканевого обмена
PbtO₂	Парциальное давление кислорода в ткани около инвазивного зонда	Эквивалентность процентному показателю NIRS
Гемоглобин крови	Концентрация переносчика кислорода	Его региональное насыщение и текущий тканевой баланс

Нормальная SpO₂ может сочетаться с изменением регионального NIRS-сигнала: артериальная кровь остаётся насыщенной, но меняются кровоток, концентрация гемоглобина, потребление кислорода или распределение крови в зоне наблюдения. Обратная ситуация тоже требует осторожности: стабильное число NIRS не доказывает стабильность всех составляющих. Одно изменение может частично компенсироваться другим. Поэтому число имеет смысл внутри синхронизированной картины, а не как самостоятельный ответ «кровоснабжение нормальное».

Поверхностные ткани и геометрия сенсора

Свет проходит через кожу, подкожные ткани и кости до более глубоких структур, затем возвращается к фотоприёмнику. Поверхностный кровоток также влияет на зарегистрированный сигнал. Разнесённые приёмники и специальные алгоритмы используются для уменьшения этого вклада, однако степень разделения зависит от конструкции. Утверждение «измеряет только кору» чрезмерно для обычного клинического описания прибора.

Толщина тканей, оптические свойства кожи, положение сенсора и локальные анатомические особенности влияют на измерительную ситуацию. Производители могут использовать различные способы компенсации этих факторов, но наличие алгоритма не означает отсутствия ограничений. При выборе важны опубликованные условия валидации: возраст и масса пациентов, участок установки, используемый тип сенсора, диапазон измерений и способ получения референсного значения.

Церебральный и соматический режимы не следует считать взаимозаменяемыми только потому, что один монитор допускает оба. Место измерения и соответствующая категория пациента могут задавать отдельную калибровку. Ошибка выбора участка на экране является частью измерительной ошибки даже при хорошем приклеивании датчика. В документации надо различать физическую совместимость разъёма и разрешённую комбинацию режима, сенсора и пациента.

Исходный уровень, абсолютное число и динамика

Исходный уровень нужен для сопоставления последующей записи с определённым состоянием пациента. Его сохранение — не просто нажатие кнопки: желательно понимать, в каких условиях сформирована отправная точка, была ли стабильна регистрация, какие изменения происходили одновременно. Автоматическое назначение baseline упрощает работу, но не устраняет необходимости проверить корректность выбранного периода.

Абсолютное значение и относительное изменение отвечают на разные вопросы. Если условный показатель изменился с 70 до 56%, разница составляет 14 процентных пунктов, а относительное снижение от исходного уровня — 20%. Это арифметический пример, а не порог вмешательства. В интерфейсе и экспортируемом отчёте важно различать эти представления, иначе одинаковые слова «снижение на двадцать» могут описывать разные события.

Часть платформ позиционируется для оценки абсолютной тканевой сатурации, другие особое внимание уделяют тренду. Даже для абсолютной шкалы динамика, качество сигнала и контекст остаются существенными. Пороговые настройки нельзя автоматически переносить с другого производителя, детского сенсора на взрослый или из исследовательской публикации в иной клинический процесс. Назначение сигнализации определяется применимой инструкцией и принятой организацией мониторинга.

Артефакты: как отличить вопрос к измерению от вопроса к физиологии

Наблюдение	Возможная техническая причина	Что фиксировать при разборе
Резкий скачок после перемещения головы	Изменение контакта, натяжение кабеля, смещение сенсора	Время движения, состояние крепления, сообщение о качестве
Изменение одновременно с включением яркого источника света	Оптическая помеха, предусмотренная инструкцией	Тип источника, положение, изменение качества сигнала
Различие правого и левого каналов	Анатомическая или физиологическая асимметрия либо различие установки	Разметку каналов, участок, контакт и предшествующий тренд
Пропадание только одного канала	Разъём, кабель, сенсор, локальная потеря контакта	Код сообщения и состояние соответствующего соединения
Изменение после замены сенсора	Новый участок и другая оптическая геометрия	Момент замены; нельзя бесшовно считать запись прежней
Плавное изменение при сохранном сигнале	Возможна физиологическая динамика; техническая стабильность не доказывает её причину	Синхронные параметры и события клинического процесса

Техническое объяснение не должно служить поводом игнорировать изменение. Правильнее разделять два параллельных вопроса: надёжен ли сейчас канал и что происходит с пациентом. Сообщение «сенсор отсоединён» и физиологическая тревога требуют разной интерпретации. Даже после восстановления контакта нельзя автоматически стирать предшествующее событие из анализа: нужно сохранить временную последовательность и обстоятельства.

Проверку кабеля или совместимости выполняют по инструкции конкретной системы. Не следует предлагать универсальную замену сенсоров, закрывание любым материалом или перестановку между участками как клинический алгоритм. Для отдельных изделий существенны разрешённые способы защиты от внешнего света, срок использования и ограничения повторного применения. Эти условия относятся к измерительной цепи, а не к второстепенным расходным принадлежностям.

Практический разбор: разные цифры у двух платформ

Отделение сравнивает два церебральных оксиметра и получает устойчиво разные значения у одного пациента. Первое предположение — один прибор неисправен. Но одинаковое название метода не означает одинаковую измерительную модель. До такой оценки нужно сопоставить разрешённые сенсоры, локализацию, возрастной режим, условия применения и определения показателя. Даже близкое расположение двух датчиков не гарантирует наблюдение одного и того же объёма ткани.

Полезный протокол сравнения сохраняет сырые временные метки, события, состояние сигнала и различия условий. Если оценивать только корреляцию трендов, можно пропустить постоянное смещение между приборами; если только среднюю разницу, можно не заметить различия реакции на изменения. Для исследовательского сопоставления заранее определяют, проверяют ли воспроизводимость, согласованность абсолютных значений или направление динамики.

Вывод такого разбора не заключается в выборе «более высокого» или «более низкого» числа. Без референса и заданной методики нельзя присвоить одной платформе точность по впечатлению от экрана. При замене системы в отделении требуется пересмотр локального процесса, обучение обозначениям и проверка совместимости сохранённых подходов к оценке тренда. Исторические данные разных устройств следует различать в архиве.

Практический разбор: асимметрия после изменения положения

На двухканальной записи один показатель меняется после перемещения пациента, а второй остаётся близким к предыдущему. Такое событие нельзя сразу объявить ни ишемией, ни артефактом. Сначала важна временная привязка: менялся ли контакт сенсора, появлялись ли технические сообщения, натягивался ли кабель, совпало ли событие с изменениями других регистрируемых параметров.

Если позднее выясняется, что край одного сенсора потерял контакт, это объясняет ограниченность данного участка записи, но не даёт права ретроспективно считать весь эпизод клинически незначимым. В документации отмечают длительность недостоверного интервала и действия по восстановлению измерения. Если сигнал оставался качественным, асимметрия требует клинической оценки в контексте ситуации, а не произвольного усреднения двух каналов.

Инженерная часть разбора касается крепления, прокладки кабеля, читаемости предупреждений и маркировки сторон. Клиническая часть относится к оценке регионального события специалистом. Разделение ответственности помогает избежать двух противоположных ошибок: лечить техническое число и списывать значимое изменение на «плохой датчик» без проверки.

Как сформировать технические требования

Критерий	Что уточнить	Практический смысл
Назначение	Церебральный и/или соматический мониторинг, разрешённые группы пациентов	Совпадение с задачами отделения
Измерительная модель	Показатель, валидация, диапазон, ограничения	Корректная интерпретация результатов
Каналы	Одновременные зоны и маркировка сторон	Наблюдение асимметрии без путаницы
Сенсоры	Размеры, совместимость, разрешённая длительность использования	Стабильность всей измерительной цепи
Качество и тревоги	Отделение технических предупреждений от физиологических	Понимание причины сигнала
История	Baseline, метки событий, экспорт, синхронизация времени	Воспроизводимый разбор эпизодов
Рабочее место	Крепление, питание, транспортировка, обработка	Непрерывность наблюдения в реальном процессе

Проверка при вводе в работу должна охватывать не только включение монитора. Нужно убедиться, что комплект содержит совместимые кабели и сенсоры, пользователи различают режимы, события попадают в историю, время согласовано с другими системами, а предупреждения читаются с рабочего места. Проверка измерительной точности требует предусмотренной производителем процедуры; произвольное прикладывание датчика к предмету не является метрологическим испытанием.

Частые вопросы

Можно ли назвать NIRS непрерывным анализом кислорода в мозге?

Точнее говорить о региональной оптической оценке насыщения гемоглобина под сенсором. Система не измеряет кислород во всех структурах мозга и не определяет непосредственно парциальное давление кислорода в ткани.

Почему показатель отличается от SpO₂?

Методы выделяют разные сосудистые составляющие и наблюдают разные процессы. SpO₂ преимущественно характеризует артериальное насыщение, а NIRS — региональный смешанный сигнал, зависящий от доставки и потребления кислорода.

Нужен ли исходный уровень для любой системы?

Это зависит от технологии и инструкции. Даже когда допускается работа с абсолютными значениями без исходной точки, сохранённый качественный baseline помогает понимать динамику конкретной записи.

Можно ли сравнивать проценты разных брендов напрямую?

Без проверки сопоставимости нельзя. Различия алгоритмов, сенсоров и условий валидации способны создавать систематические расхождения. Смена платформы требует учитывать происхождение исторических данных.

Достаточно ли двух лобных датчиков для исключения любого повреждения мозга?

Нет. Они наблюдают ограниченные зоны и не обеспечивают полного пространственного охвата. NIRS является дополнительным методом внутри более широкой системы наблюдения и клинической оценки.
