Что такое флюорограф

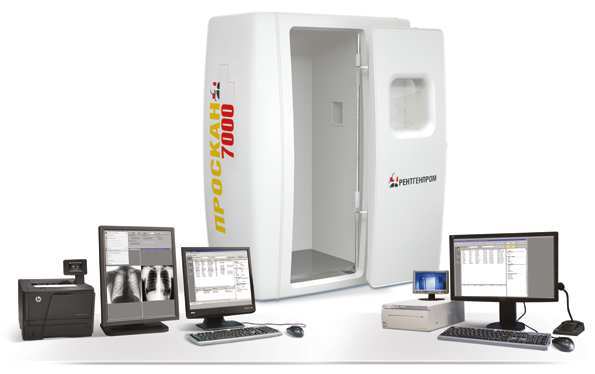

Флюорограф — рентгеновская система, конструкция и рабочий процесс которой ориентированы на получение изображений органов грудной клетки в пределах зарегистрированного назначения. Современные цифровые исполнения формируют электронное изображение и позволяют хранить его в медицинском архиве. Название класса исторически связано с фотографированием изображения с флуоресцентного экрана, но принцип цифровых систем может быть иным.
Не следует путать флюорографию с рентгеноскопией. Флюорограф обычно предназначен для регистрации статического изображения, тогда как рентгеноскопическая система обеспечивает наблюдение последовательности кадров в соответствующих режимах. Сходство слов не означает одинаковых функций, нагрузки и организации кабинета.
Выбор аппарата зависит от задач учреждения, предполагаемой популяции и организации потока. Само наличие флюорографа не определяет показания или периодичность обследования. Эти вопросы регулируются применимыми правилами и клиническим маршрутом. Обзор объясняет техническую сторону оборудования и не назначает обследования всем посетителям по единой схеме.
От источника излучения до цифрового изображения
Генератор и рентгеновская трубка создают излучение, проходящее через исследуемую область. Приёмная система регистрирует ослабленный пучок, а программа преобразует сигнал в изображение. Коллимация ограничивает поле; геометрия и фильтрация участвуют в формировании условий экспозиции. Каждый узел влияет на результат, поэтому качество нельзя приписывать только одному детектору.
В кадровых системах область регистрируется приёмником в предусмотренной геометрии экспозиции. В сканирующих реализациях изображение формируется при последовательном получении данных по области. Способ регистрации влияет на механическую конструкцию, чувствительность к движению и рабочий цикл. Нельзя ранжировать все системы по одному названию технологии без оценки конкретных характеристик.
Цифровая обработка выравнивает представление и помогает просмотру, но не заменяет корректной регистрации. Недостающие анатомические области, выраженное движение и грубые геометрические ошибки не исправляются автоматически настройкой контраста. Изображение должно сохранять диагностически значимые данные, а не только выглядеть ровным по яркости.
Рабочее место включает идентификацию пациента, управление исследованием, предварительную проверку и архив. Для поточного кабинета эти операции могут занимать значительную часть времени. Высокая скорость одного этапа не гарантирует высокой пропускной способности всего маршрута.
Основные компоненты флюорографа
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Генератор и трубка | Формируют экспозицию в заданных пределах. | Доступные режимы, нагрузку и условия обслуживания. |
| Приёмная система | Регистрирует данные кадровым или сканирующим способом. | Поле, детализацию, стабильность и особенности калибровки. |
| Штатив и позиционирование | Обеспечивают взаимное положение пациента, источника и приёмника. | Диапазоны перемещения и удобство для предполагаемой популяции. |
| Защитные элементы | Реализуют часть предусмотренной радиационной защиты. | Конкретное исполнение и проектные условия использования. |
| Консоль | Управляет регистрацией и технической оценкой. | Понятность интерфейса и защиту от ошибок идентификации. |
| Архив | Сохраняет изображения и результаты. | Совместимость, резервирование и повторное открытие исследований. |
Сканирующая и кадровая регистрация
При сканировании данные собираются последовательно, и движение пациента может влиять на разные части изображения неодинаково. Конструкция задаёт время и траекторию регистрации. Для оценки важно понимать, что именно означает заявленное время: экспозицию, движение системы или полный цикл. Эти значения нельзя смешивать.
Кадровая регистрация имеет другой набор компромиссов. Значимы площадь приёмника, характеристики детектора, рассеяние и параметры экспозиции. Большая матрица не является самостоятельной гарантией лучшей диагностики, поскольку пространственное разрешение ограничивается всей цепочкой, включая фокус и геометрию.
Устройство с ПЗС-камерой и система с плоским детектором могут иметь различную оптическую и электронную архитектуру. Коммерческие обозначения «цифровой» и «бесплёночный» слишком общие для технического сравнения. Необходимо выяснить, каким способом рентгеновская информация преобразуется в цифровые данные и какие проверки предусмотрены.
Сравнение проводят по одинаковой задаче: пригодность изображения грудной клетки, геометрия, дозовая информация, повторяемость и поток. Нельзя считать технологию автоматически малодозовой только по названию. Дозовые свойства оценивают в конкретных режимах и условиях, а не в отрыве от качества изображения.
Поле регистрации и геометрия
Активное поле должно соответствовать предусмотренным исследованиям и предполагаемым пациентам. Номинальная ширина детектора и фактическая область, попадающая в изображение, могут зависеть от геометрии и коллимации. Поэтому в спецификации уточняют, что именно измерено и при каких условиях.
Расстояния между источником, пациентом и приёмником влияют на увеличение и резкость. Наклон и положение также меняют проекционное представление. Программа не устраняет любые геометрические ошибки. Удобное позиционирование является частью качества системы, а не только вопросом комфорта.
Подъёмные устройства и регулируемые элементы помогают адаптировать аппарат, но имеют ограничения нагрузки и диапазона. Если предусмотрена работа с людьми с ограниченной мобильностью, необходимо проверить реальную доступность. Высокая платформа или узкий вход могут ограничивать применение независимо от хорошего детектора.
В защитной кабине оценивают не только габариты, но и понятность входа, связь с оператором, предусмотренные блокировки и возможность безопасного выхода. Конкретные функции должны быть подтверждены для выбранного исполнения. Нельзя переносить характеристики одной модификации на всю серию.
Характеристики, важные для сравнения
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Поле изображения | Охват области в предусмотренной геометрии. | Соответствие задачам и реальным размерам пациентов. |
| Пространственная детализация | Различимость мелких структур всей цепочкой. | Не заменять её одним числом пикселей. |
| Динамический диапазон | Способность регистрировать разные уровни сигнала. | Качество в нужных условиях и возможности обработки. |
| Время цикла | Суммарное время нескольких операций. | Отделять экспозицию от идентификации и смены пациента. |
| Дозовые данные | Показатели экспозиции, доступные в системе. | Смысл величин и сохранение в записи. |
| Информационная интеграция | Связь с назначениями и архивом. | Идентификаторы, форматы и подтверждение передачи. |
Поточный кабинет и информационный маршрут
При массовом потоке особенно важна правильная идентификация. Ошибка выбора записи может связать технически качественный снимок с другим человеком. Поэтому рабочие списки, штрихкоды или иные средства должны быть проверены как часть процесса. Ручной ввод не должен становиться единственным неуправляемым звеном.
Предварительная оценка технической пригодности и окончательное диагностическое чтение — разные этапы. Экран оператора может быть удобен для контроля поля и передачи, но условия диагностического просмотра требуют отдельной оценки. Размер монитора сам по себе не определяет его назначение.
Архив должен сохранять не только визуальное изображение, но и необходимые метаданные. Сжатие, преобразование формата и экспорт могут влиять на пригодность дальнейшего использования. Для системы важно корректно открывать старые исследования и сравнивать их с новыми, не теряя идентификаторы и сведения об условиях.
Если связь с сетью временно отсутствует, нужен предусмотренный порядок локального хранения и последующей передачи. Очередь отправки должна быть контролируемой. Отдельно проверяют резервное копирование и восстановление: наличие нескольких файлов на том же диске не является полноценной защитой архива.
Стационарный аппарат и передвижной кабинет
Флюорограф может устанавливаться в стационарном помещении или входить в передвижной медицинский комплекс. Это разные инженерные условия. Передвижной кабинет включает транспортную платформу, питание, климат, защитные конструкции и организацию входа. Сам аппарат не заменяет требований к такому комплексу.
После транспортирования могут быть нужны предусмотренные проверки. Вибрация, температура и влажность влияют на электронику и механику. Возможность перевозки должна быть подтверждена для конфигурации, а не предполагаться из компактности оборудования.
В передвижном формате также важны связь и автономная работа с данными. Если обследования выполняются без постоянного соединения с центральным архивом, планируют безопасную передачу и сверку после возвращения. Потеря идентификаторов при объединении данных может оказаться серьёзнее кратковременного отсутствия сети.
При сравнении мобильных предложений следует отделять характеристики рентгеновской части от параметров автомобиля и бытовой инфраструктуры. Качественный транспорт не компенсирует неподходящий диагностический блок, а хороший блок не делает неподготовленный кузов медицинским кабинетом.
Радиационная безопасность и качество
Флюорограф использует ионизирующее излучение. Цифровая технология не означает его отсутствия и не позволяет выполнять обследование без обоснования. Условия применения и защитные меры определяются действующими правилами, проектом и документацией конкретной системы.
Встроенная защитная кабина, если она есть, является частью определённого решения. Её наличие не отменяет проверки размещения, блокировок и эксплуатации. Нельзя универсально обещать, что любой аппарат можно поставить в любом помещении без дополнительных требований.
Контроль качества охватывает источник, приёмник, геометрию, изображение, дозовую информацию и данные. После ремонта или значимого изменения системы могут требоваться дополнительные проверки. Стабильность параметров в течение времени важнее единичной удачной демонстрации.
Причины повторов анализируют отдельно: движение, неполное поле, ошибки идентификации, технические неисправности. Повторное получение изображения должно быть профессионально обосновано. Автоматический алгоритм оценки качества не должен становиться единственным решающим механизмом без контроля специалиста.
Как составить критерии выбора
Первый критерий — назначение и предполагаемый поток. Второй — качество изображения при соответствующей экспозиции. Третий — доступность и воспроизводимость позиционирования. Четвёртый — информационная цепочка. Пятый — инженерная готовность места установки. Шестой — обслуживание, обучение и программа качества.
В техническом задании отдельно фиксируют тип регистрации, поле, рабочие места и состав защитных элементов. Необходимо понимать, какие приложения, архивные функции и принадлежности входят в поставку. Формулировка «цифровой флюорограф под ключ» без детализации оставляет слишком много неопределённости.
При демонстрации полезно пройти полный цикл на учебных данных: запись, выбор пациента, технический контроль, передача и открытие результата. Это показывает реальную организационную нагрузку. Паспортное число исследований в час следует оценивать с учётом условий, в которых оно получено.
Сервис включает не только ремонт трубки. Возможны проблемы детектора, привода, компьютера, базы и сети. Следует заранее определить порядок восстановления и резервного маршрута. Для поточного кабинета даже небольшой программный сбой может влиять на большое число записей.
Разбор ситуаций
Ситуация первая: новый аппарат регистрирует изображение быстро, но очередь не сокращается. Причина может находиться в идентификации, смене пациента или передаче результата. Улучшение одного аппаратного этапа не устраняет организационные ограничения.
Ситуация вторая: цифровой снимок выглядит ярким, поэтому экспозицию считают оптимальной. Обработка может нормализовать визуальную яркость. Оценка требует соответствующих показателей и программы качества, а не только впечатления от экрана.
Ситуация третья: защитная кабина воспринимается как полная независимость от помещения. Необходимо проверить документацию и проектные условия. Встроенная защита относится к определённой конфигурации и способу эксплуатации.
Ситуация четвёртая: данные передвижного кабинета объединяют с архивом по фамилии. Это создаёт риск совпадений и ошибочной связи. Нужны устойчивые идентификаторы и проверяемый процесс импорта.
Типичные ошибки
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Путать флюорографию и рентгеноскопию | Статическая регистрация и динамическое наблюдение различаются. | Проверять назначение и режимы. |
| Выбирать только матрицу | Пиксели не описывают всю цепочку качества. | Оценивать изображение и геометрию. |
| Считать цифровой формат отсутствием дозы | Излучение сохраняется. | Соблюдать обоснование и оптимизацию. |
| Принимать время экспозиции за пропускную способность | Полный цикл включает другие действия. | Проверять весь маршрут. |
| Игнорировать доступность кабины | Часть пациентов может не разместиться. | Оценить вход, диапазоны и ограничения. |
| Сохранять только визуальные копии | Теряются метаданные и сопоставимость. | Проверить медицинский архив и восстановление. |
Частые вопросы
Флюорограф — это обычный рентген? Он использует рентгеновское излучение, но конфигурация и назначение ориентированы на определённый рабочий процесс. Не все функции общего рентгеновского аппарата доступны автоматически.
Всегда ли сканирующая система лучше кадровой? Нет. Сравнивают конкретное качество, поток, ограничения и условия применения.
Можно ли по нормальному изображению исключить любое заболевание? Нет. Метод имеет диагностические ограничения, а заключение формируется специалистом в клиническом контексте.
Нужен ли отдельный архив? Способ хранения зависит от инфраструктуры, но данные должны быть надёжно сохранены и доступны. Локальный диск консоли не следует считать достаточным решением без резервирования.
Что означает готовый кабинет? Подходящее оборудование, проектные условия, проверенные данные, обученный персонал и действующая программа контроля качества.
