Что такое дистанционный ударно-волновой литотриптер
Дистанционный ударно-волновой литотриптер — медицинская система, которая формирует акустические импульсы вне организма и концентрирует их в области конкремента. В отличие от контактного эндоскопического разрушения, источник энергии не вводят через рабочий канал непосредственно к камню. Аппарат объединяет генератор ударной волны, средство фокусировки, контактную головку, позиционирование пациента и наведение по изображению.
Техническая задача состоит не просто в получении достаточно сильного импульса. Необходимо доставить предусмотренное воздействие в выбранную область, сохранить акустический контакт и контролировать положение мишени. Поэтому литотриптер оценивают как согласованную систему. Отдельные значения мощности, глубины или числа уровней не позволяют описать пригодность всего рабочего места.
Выбор метода лечения остаётся клиническим решением. Наличие аппарата и возможность визуализировать камень не означают, что дистанционное воздействие подходит конкретному пациенту. В этом разборе рассматриваются устройство, технические ограничения и организация контроля, без универсальных схем энергии, числа импульсов или повторных процедур.
Как возникает и фокусируется ударная волна
В дистанционных системах применялись и применяются различные способы генерации: электрогидравлический, электромагнитный и пьезоэлектрический. Они различаются преобразованием энергии и конструкцией источника. Электрогидравлическая система использует разряд в жидкости; электромагнитная — механический отклик элемента под действием электромагнитного поля; пьезоэлектрическая — согласованное возбуждение множества преобразователей. Конкретное исполнение определяет производитель.
Геометрия источника, отражателя или акустической линзы формирует пространственное распределение давления. Фокус — не математическая точка с нулевыми размерами. Это область с определёнными характеристиками поля. Её ширина, протяжённость и положение имеют значение для наведения, но сравнивать эти параметры можно только при сопоставимом определении и методе измерения.
Ударная волна проходит через контактную среду и ткани к мишени. На результат влияют распространение, отражение на границах и взаимодействие с конкрементом. Маркетинговое описание генератора не заменяет полного набора акустических характеристик. Особенно некорректно считать, что одинаковый номер уровня на разных платформах означает одинаковое физическое воздействие.
| Узел | Функция | Что уточнять в документации |
|---|---|---|
| Источник | Преобразует электрическую энергию в акустический импульс | Тип генерации, ресурс и предусмотренный контроль |
| Фокусирующая система | Формирует пространственное поле | Определение фокуса и метод измерения характеристик |
| Контактная головка | Создаёт путь передачи импульса к пациенту | Допустимая среда, состояние мембраны, контроль контакта |
| Позиционирование | Совмещает мишень с рабочей областью | Диапазоны перемещения и согласование координат |
| Наведение | Показывает положение конкремента | УЗИ, рентген или их сочетание в конкретной комплектации |
| Управление | Задаёт и регистрирует предусмотренные параметры | Ограничения, блокировки и сохранение протокола |
Почему акустический контакт важнее внешнего вида геля
Воздушные включения между головкой и кожей ухудшают передачу акустической энергии. При этом внешне достаточное количество контактной среды не доказывает отсутствие дефекта. Контакт оценивают способом, предусмотренным системой, включая доступные средства визуального контроля. Возобновление контакта после перемещения пациента требует внимания к условиям передачи, а не только к координатам мишени.
Рекомендации EAU отдельно подчёркивают значение акустического сопряжения и визуального контроля положения камня. Это не основание самостоятельно менять рабочие параметры при подозрении на плохой контакт. Увеличение воздействия не устраняет причину дефекта сопряжения. Техническая последовательность должна позволять обнаружить проблему контакта до попытки компенсировать её настройками.

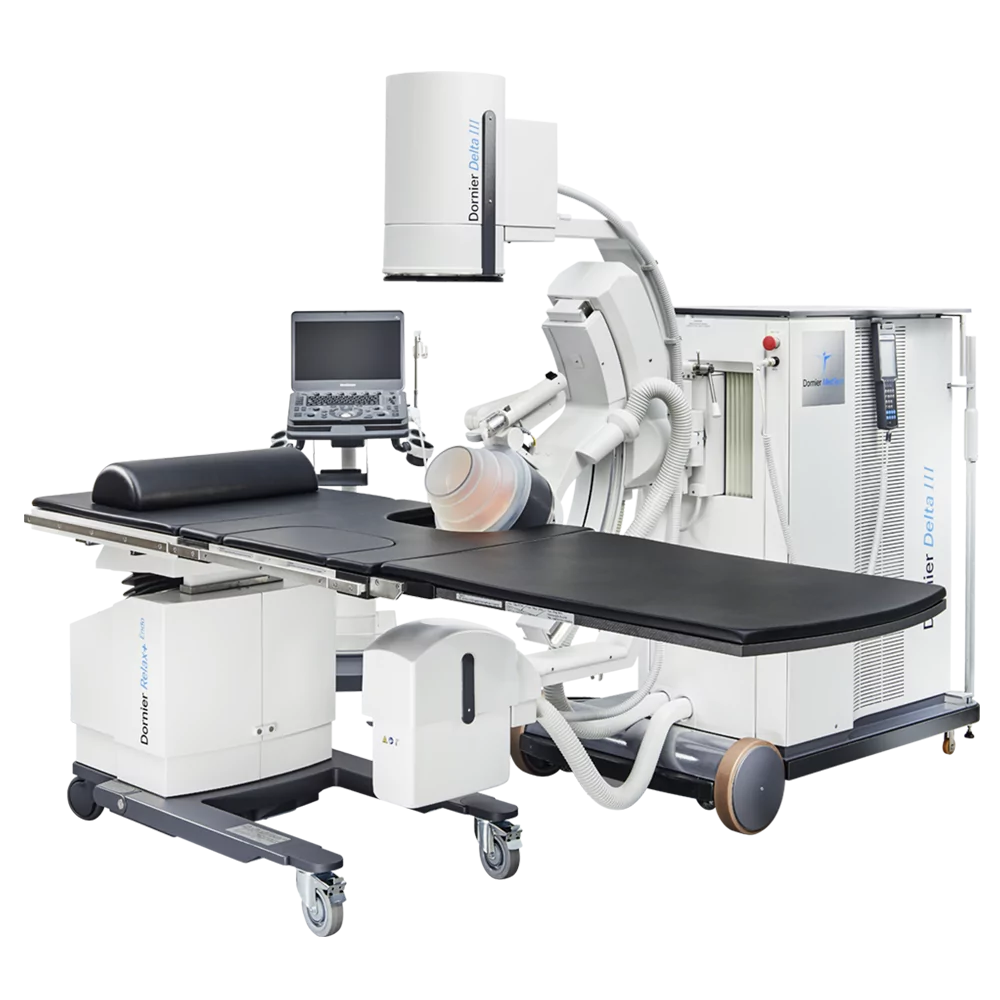

У некоторых платформ предусмотрена оптическая оценка зоны сопряжения. Например, документация Dornier Delta III описывает соответствующее средство контроля. Такая функция относится к определённой конфигурации и не должна автоматически приписываться любому литотриптеру. При сравнении важно увидеть, что именно показывает оператору система и как эта информация используется в рабочем процессе.
Мембрана, водная среда, уплотнения и контактные поверхности относятся к обслуживаемым компонентам. Их состояние оценивают по инструкции; случайные расходные материалы не становятся допустимыми только потому, что похожи по консистенции. Совместимость контактной среды связана не только с акустикой, но и с материалами головки и предусмотренной обработкой.
Рентгеновское и ультразвуковое наведение
Рентгеновское наведение обеспечивает определённые возможности локализации, но требует организации радиационной безопасности и не одинаково отображает все конкременты. Ультразвуковое наведение имеет собственные ограничения доступности акустического окна и качества визуализации. Наличие двух методов расширяет варианты контроля, однако не превращает их в полные взаимозаменяемые копии.
Важно различать встроенную систему визуализации и совместимость с отдельной С-дугой. Во втором случае нужно подтвердить геометрию, рабочие расстояния, свободное пространство, стол и согласование координат. Аппараты, которые по отдельности исправны, могут оказаться неудобны или несовместимы в одной установке. Планировочный чертёж полезнее общего утверждения о мобильности.
Перемещение пациента, дыхательные движения и изменение положения стола способны изменить взаимное расположение мишени и фокуса. Поэтому наведение — процесс контроля, а не одноразовая операция перед началом. Технически значимы доступность изображения, понятность органов управления, возможность наблюдать необходимые параметры и отсутствие помех для персонала.
Положение маркера на экране имеет смысл только при корректном согласовании изображения и физической геометрии системы. После обслуживания, перемещения или замены компонентов проверка соответствия проводится предусмотренным методом. Нельзя подтверждать точность наведения лишь тем, что изображение выглядит чётким: резкость и пространственная регистрация решают разные задачи.
Глубина, фокус и доступ к пациенту
Рабочая глубина показывает один из пределов геометрической доступности. Она не гарантирует возможность лечения любого пациента с подходящим расстоянием до камня. Значение имеют положение тела, доступ головки, траектория распространения, анатомические ограничения и возможность устойчиво видеть мишень. Технический предел нужно сопоставлять с клиническими условиями без упрощённого правила «достаточно сантиметров — значит подходит».
Габариты и нагрузочная способность стола влияют на организацию рабочего места. Проверяют не только допустимую массу, но и аксессуары, перемещения, доступ анестезиологической службы при необходимости, кабели и возможность безопасного перемещения пациента. Нагрузка распределяется по конструкции; нельзя переносить номинальное значение всей системы на произвольное положение дополнительной секции.
Мобильное исполнение облегчает некоторые сценарии размещения, но не отменяет требований к фиксации, подключению и контролю после перемещения. Встроенный рентгеновский модуль и отдельная С-дуга требуют разных планировочных решений. При проектировании кабинета учитывают рабочие зоны всех компонентов, а не только площадь корпуса литотриптера.
| Критерий | Практический вопрос | Недостаточное подтверждение |
|---|---|---|
| Рабочая глубина | Доступна ли мишень в предусмотренном положении? | Только максимальное число в паспорте |
| Размер фокуса | Как определён параметр и чем он проверяется? | Сравнение рекламных чисел без методики |
| Наведение | Совпадают ли координаты изображения и воздействия? | Чёткая картинка без геометрического контроля |
| Контакт | Видны ли дефекты сопряжения и как их выявляют? | Наличие геля на поверхности |
| Стол | Подходит ли конфигурация для нужного потока пациентов? | Только общая грузоподъёмность |
| Размещение | Есть ли доступ к пациенту и сервисным узлам? | План помещения без аксессуаров и перемещений |
Почему нельзя переносить настройки между системами
Уровни воздействия могут быть условными ступенями, связанными с конкретным источником и алгоритмом. Сходные обозначения в меню не доказывают физическую эквивалентность. Даже при наличии сопоставимых акустических показателей клинический выбор не сводится к пересчёту одной цифры. Инструкция, обучение и утверждённый протокол относятся к конкретной платформе.
Частота импульсов и суммарное воздействие связаны с эффективностью и безопасностью, однако универсальная схема для всех камней и пациентов некорректна. Публикации и рекомендации обсуждают эти параметры в контексте метода и клинических условий. Для инженера важно обеспечить точность работы и регистрацию; для врача — учитывать показания, ограничения и наблюдение. Эти роли дополняют друг друга.
Протокол процедуры должен позволять понять, на какой системе и в какой конфигурации проводилось воздействие. Сохраняют предусмотренные параметры и значимые события. Запись только общей длительности недостаточна для разбора технического инцидента. При этом журнал не должен превращаться в сбор лишних персональных данных вне клинической информационной системы.
Приёмка и техническое сопровождение
При приёмке проверяют идентификацию компонентов, комплектацию, документацию, блокировки, индикацию и предусмотренные тесты. Для системы с рентгеновским модулем отдельно организуют необходимые процедуры контроля этого оборудования. Успешный запуск программы не подтверждает акустические характеристики или точность пространственного совмещения.
Проверка генератора и фокуса требует предназначенных средств и компетенции. Самодельные мишени или импровизированные тесты на пациентах недопустимы как способ технической приёмки. Если поставщик демонстрирует сервисный тест, в акте должно быть понятно, какой параметр он подтверждает и какие параметры остаются за пределами этой проверки.
Обслуживание включает компоненты с ограниченным ресурсом, контактную систему, позиционирование и средства визуализации. График зависит от документации и фактической эксплуатации. Полезно вести журнал замен и событий, чтобы отличать изменение ресурса источника от ухудшения контакта или проблем наведения. Снижение клинического результата само по себе не устанавливает неисправный узел.
После ремонта проверяют функции, затронутые вмешательством, и необходимые связанные параметры. Замена детали позиционирования может требовать контроля геометрии, даже если генератор не ремонтировался. Возврат в работу оформляют после подтверждения предусмотренных характеристик, а не по одному сообщению о завершении сервисной операции.
Разбор: изображение чёткое, а совпадение мишени вызывает сомнение
Учебная ситуация: после перемещения комплекса оператор отмечает непривычное расположение маркера относительно контрольной области. Чёткость изображения сохранена, ошибок запуска нет. Правильный технический разбор отделяет качество изображения от согласования координат. Проверяют фиксацию, конфигурацию наведения и предусмотренный контроль геометрии; работу с пациентом не используют для поиска настройки.
Если проверка выявляет смещение, сервису передают сведения о перемещении, выполненных действиях и результате контрольного теста. Не следует вручную подстраивать отображение случайными параметрами без разрешённой процедуры. Внешне удобное совмещение может скрыть ошибку физического положения фокуса.
Разбор: контакт меняется после изменения положения пациента
Другой пример: исходное сопряжение было приемлемым, но после перемещения появляется признак воздушного включения. Координаты на изображении ещё выглядят подходящими. Это две самостоятельные проверки: наведение и акустический путь. Сохранение одной не подтверждает сохранение другой. Восстановление условий проводят в рамках инструкции и клинического контроля.
При повторяющейся проблеме анализируют мембрану, допустимую контактную среду, последовательность позиционирования и доступ к зоне сопряжения. Замена генератора без такого разбора может не устранить причину. Для обучения полезно показывать персоналу, какие признаки относятся к контакту, какие — к геометрии, а какие требуют сервисной диагностики.
| Наблюдение | Направление проверки | Ошибочный вывод |
|---|---|---|
| Чёткое изображение, сомнительная регистрация | Геометрия наведения и фокуса | Резкость доказывает точность наведения |
| Дефект контакта после перемещения | Сопряжение, мембрана, допустимая среда | Достаточно увеличить уровень воздействия |
| Необычная работа привода | Фиксация, нагрузка, механика по регламенту | Можно продолжить, если движение ещё возможно |
| Изменение результата после обслуживания | Выполненные работы и связанный с ними контроль | Причина обязательно в клиническом выборе |
| Повторяющиеся сообщения системы | Код, конфигурация, условия появления | Сброс сообщения заменяет выяснение причины |
| Нет части данных в протоколе | Настройка регистрации и хранения | Длительность полностью описывает процедуру |
Как составить техническое задание
Сначала определяют требуемые сценарии наведения и размещения, затем описывают генератор, рабочую геометрию и контроль контакта. Отдельно задают состав стола и принадлежностей, требования к записи процедуры, обучению и сервисному сопровождению. Формулировки должны подтверждаться документацией и демонстрацией предусмотренных функций.
Полезно просить не только перечень параметров, но и описание приёмки: кто проверяет геометрию, чем контролируют источник, какие расходные компоненты нужны и как фиксируется результат. Это делает сравнение предложений предметным. Самая длинная таблица характеристик не компенсирует отсутствие понятной процедуры ввода в эксплуатацию.
Чем дистанционная литотрипсия отличается от контактной?
При дистанционном методе акустический источник расположен вне организма и воздействие фокусируют на мишени. При контактном инструмент подводят к камню эндоскопически. Это разные системы и клинические сценарии, а не две настройки одного прибора.
Можно ли оценить аппарат только по максимальной энергии?
Нет. Важны пространственное поле, наведение, контакт, геометрическая доступность, управление и ограничения. Максимальное значение не описывает качество рабочего процесса.
Любая С-дуга подходит для наведения?
Нет. Нужны подтверждённые геометрия и совместимость конкретной конфигурации. Отдельная исправность рентгеновской системы не гарантирует её пригодность в составе литотриптера.
Что должно быть готово до клинического запуска?
Подтверждённая комплектация, необходимые проверки, обучение, документация и организация обслуживания. Для рентгеновской части дополнительно учитывают соответствующие требования к помещению и контролю.
