Что такое эндоскопический литотриптер
Эндоскопический литотриптер — система разрушения конкрементов, в которой рабочий инструмент подводят к мишени через эндоскопический доступ. В отличие от дистанционной ударно-волновой установки, энергия передаётся через зонд или оптическое волокно, расположенное в зоне вмешательства. Консоль, наконечник, проводник энергии, эндоскоп и система отвода жидкости образуют взаимосвязанную конфигурацию.
К этому классу относят устройства с различными физическими механизмами: механическим ударным воздействием, ультразвуковыми колебаниями, их сочетанием и лазерной энергией. Общее назначение не делает их принадлежности взаимозаменяемыми. Выбор зависит от доступа, размеров рабочего канала, характера задачи, совместимости и допустимых условий применения конкретного изделия.
Для понимания аппарата важно разделять три процесса: разрушение камня, сохранение визуального контроля и удаление образующихся фрагментов. Возможность эффективно передавать энергию не гарантирует достаточного обзора или аспирации. Поэтому оценка только генератора оставляет за пределами сравнения значительную часть реального рабочего процесса.
Источник энергии и способ передачи
Пневматические и другие баллистические системы передают механическое воздействие через зонд. Ультразвуковой инструмент использует высокочастотные механические колебания рабочего элемента. Комбинированные платформы согласуют несколько механизмов; например, Swiss LithoClast Trilogy объединяет ударный и ультразвуковой компоненты с аспирацией. Конкретные режимы и совместимые зонды определяются документацией этой платформы.
В лазерной системе энергия передаётся через оптическое волокно. Это другой тип проводника, с собственными ограничениями изгиба, состояния торца, диаметра и совместимости. Нельзя оценивать лазерный вариант как простую замену металлического зонда. Меняются требования к защите, обращению с принадлежностями, проверке и обучению персонала.
Название технологии не описывает полностью её взаимодействие с рабочим каналом. Жёсткий зонд, гибкое волокно и аспирирующий инструмент по-разному влияют на манёвренность эндоскопа и поток жидкости. Технически допустимое прохождение через канал — только один из критериев. Требуется подтверждение всей комбинации, включая рабочую длину и условия активации.
| Технология | Проводник к мишени | Основной предмет проверки |
|---|---|---|
| Механическая ударная | Совместимый зонд | Соединение, целостность, рабочая длина и разрешённый доступ |
| Ультразвуковая | Вибрирующий рабочий элемент | Состояние зонда, соединение с наконечником и охлаждение по инструкции |
| Комбинированная | Специализированный зонд платформы | Допустимое сочетание энергий и аспирации |
| Лазерная | Оптическое волокно | Тип, диаметр, состояние, ограничения изгиба и защитные меры |
| Система с аспирацией | Канал удаления жидкости и частиц | Проходимость, герметичность, совместимые трубки и сборник |
| Эндоскопический комплекс | Эндоскоп и визуализация | Рабочий канал, обзор, ирригация и совместимость принадлежностей |
Почему диаметр зонда нельзя выбирать изолированно
Между наружным диаметром принадлежности и внутренним диаметром канала должен сохраняться предусмотренный конструкцией режим работы. Инструмент, который физически проходит, может заметно изменить ирригацию и возможности управления. Для гибкой системы важны также допустимый изгиб и положение инструмента при введении и извлечении. Эти параметры проверяют по инструкциям обоих изделий.
Уменьшение диаметра не всегда является безусловным преимуществом. Оно может менять механические свойства, пропускную способность аспирационного канала и допустимые режимы. Увеличение диаметра, в свою очередь, может ограничить доступ. Сравнивать следует конфигурации под конкретную задачу, а не ранжировать зонды по одному размеру.
Рабочая длина должна соответствовать эндоскопу и доступу. Избыточно короткая принадлежность не становится подходящей при более глубоком введении другого компонента. Избыточная длина тоже не гарантирует удобства: меняются обращение, расположение соединений и риск ненужного натяжения. В спецификации полезно указывать точные совместимые артикулы.
Совпадение торговой марки недостаточно. В одной линейке могут существовать разные поколения наконечников, зонды для отдельных доступов и программные требования. Матрица совместимости должна учитывать модель консоли, наконечник, принадлежность и используемый эндоскоп. Если документация не подтверждает сочетание, внешнее сходство не устраняет неопределённость.
Аспирация: не просто дополнительный насос
Удаление частиц связано с диаметром просвета, характером фрагментов, состоянием линии и работой источника разрежения. Система с интегрированной аспирацией должна оцениваться вместе с предусмотренными трубками и сборником. Замена одного элемента может изменить сопротивление или герметичность. Наличие вакуума на выходе консоли не доказывает сохранение требуемого потока у рабочего конца.

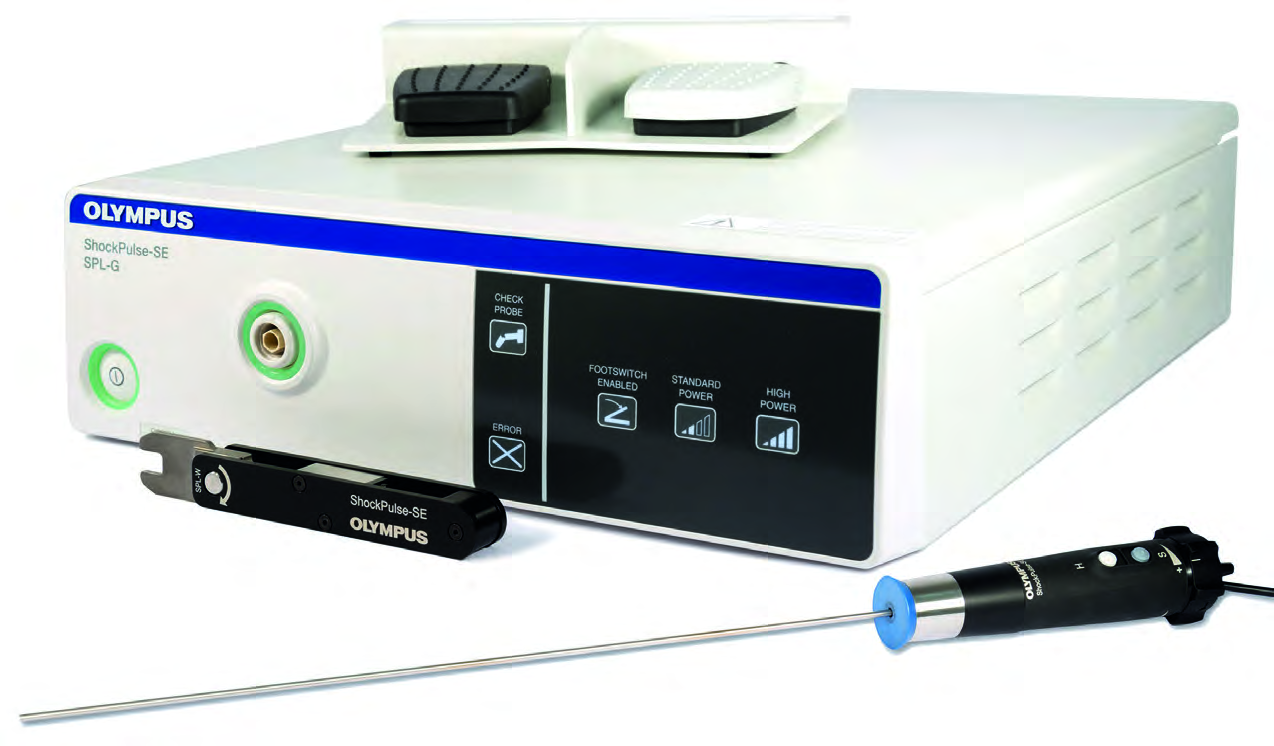

Производители комбинированных устройств описывают согласование разрушения и удаления фрагментов. Например, материалы EMS и Olympus для соответствующих систем показывают разные конструктивные решения этой задачи. Их возможности относятся к указанным конфигурациям. Нельзя переносить характеристики отдельной платформы на весь класс эндоскопических литотриптеров.
При ухудшении аспирации анализируют всю линию: предусмотренную сборку, перегиб, заполнение сборника, состояние фильтра и проходимость в пределах разрешённых проверок. Автоматическое усиление разрежения без установления причины не является универсальным решением. Клиническое управление и техническая проверка должны оставаться в пределах инструкции.
Важно различать наличие аспирационного канала и эффективное удаление конкретных фрагментов. Просвет может быть проходим для жидкости, но ограничен частицами. Для подготовки рабочего места нужны совместимые расходные элементы и понятная последовательность действий при сообщении системы. Время на замену сборника или принадлежности учитывают ещё до начала эксплуатации.
Ирригация, видимость и тепловая нагрузка
Ирригация обеспечивает условия визуализации и участвует в тепловом режиме ряда эндоскопических вмешательств. Введение принадлежности меняет доступный просвет и гидродинамику. Поэтому нельзя рассматривать поток отдельно от диаметра канала, положения инструмента и отвода жидкости. Отсутствие технической тревоги не доказывает оптимальность всех условий в операционном поле.
Для лазерной энергии особенно важно понимать связь подачи энергии с условиями её рассеивания и охлаждения. Конкретные ограничения задаются инструкцией и клиническим протоколом; статья не устанавливает безопасные универсальные значения. Аналогично для ультразвукового наконечника соблюдают предусмотренные требования к жидкости, времени и режиму работы.
Потеря видимости может быть связана с несколькими причинами: жидкостью, фрагментами, положением инструмента или состоянием оптики. Попытка компенсировать любой плохой обзор усилением ирригации упрощает задачу до одной переменной. Нужен согласованный контроль условий доступа и аппаратной конфигурации медицинской командой.
В техническом задании полезно описать не только наличие насоса, но и совместимость системы подачи и отвода, управление и индикацию. Отдельно проверяют, какие функции интегрированы в консоль, а какие требуют внешнего оборудования. Иначе комплект может выглядеть полным в перечне, но не обеспечивать предусмотренную организацию процедуры.
| Параметр комплекта | Что сравнивать | Почему одной цифры мало |
|---|---|---|
| Диаметр принадлежности | Совместимость с каналом и сохранение функции | Физическое прохождение не описывает поток и манёвренность |
| Рабочая длина | Конкретный эндоскоп и доступ | Большая длина не всегда удобнее |
| Аспирационный просвет | Канал, линия и сборник как система | Диаметр не описывает герметичность и засорение |
| Энергетический режим | Назначение и разрешённая принадлежность | Одинаковое название не означает одинаковую физику |
| Ирригация | Подача, отвод и занятость канала | Значение на насосе не описывает все условия в поле |
| Программная конфигурация | Распознавание и доступные функции | Исправная консоль может не поддерживать нужный инструмент |
Обработка и ресурс принадлежностей
Одноразовые и многоразовые компоненты различаются требованиями к обращению. Нельзя переносить режим обработки с внешне похожего металлического инструмента. Каналы, соединения, материалы и оптические элементы требуют предусмотренного процесса. Решение о пригодности после обработки должно опираться на инструкцию и контроль, а не только на отсутствие видимого загрязнения.
Для многоразового зонда важны признаки повреждения, состояние соединения и допустимый ресурс. Для оптического волокна — требования к осмотру и подготовке, если соответствующие действия предусмотрены изготовителем. Самостоятельная доработка принадлежности вне разрешённого процесса создаёт конфигурацию, для которой совместимость не подтверждена.
Наконечник и консоль могут иметь разные ограничения по очистке и стерилизации. Включение электронного блока в цикл для инструмента недопустимо. Организация обработки начинается с разделения компонентов по их инструкции и маршруту. В отделении должны быть доступны актуальные сведения для конкретных артикулов, а не общий лист для всех эндоскопических принадлежностей.
Прослеживаемость помогает разбирать повторные отказы. Запись партии, числа разрешённых циклов, сообщения и используемой конфигурации позволяет выявить связь с определённой принадлежностью. При этом отсутствие ошибки в журнале не подтверждает механическую целостность; осмотр и предусмотренные функциональные проверки остаются самостоятельными этапами.
Приёмка: проверяют весь рабочий комплект
При вводе системы подтверждают модели консоли и наконечника, принадлежности, педаль, кабели и трубки. Проверяют распознавание, индикацию, предусмотренные блокировки и разрешённые тесты. Для лазерного варианта дополнительно организуют соответствующие меры защиты и обучение. Испытание на пациенте не является способом проверки случайной совместимости.
Демонстрационный образец может иметь опции, которых нет в поставленном комплекте. Поэтому приёмка опирается на конкретную конфигурацию и артикулы. Если функция требует отдельной лицензии, адаптера или расходного элемента, это должно быть явно отражено. Формулировка «поддерживает технологию» без состава комплекта недостаточна.
Сервисный план включает доступность запасных частей, проверку наконечника, обновления и действия после ремонта. Контроль выхода энергии выполняют предусмотренными средствами. Не следует считать внешнее движение зонда или наличие свечения достаточным подтверждением параметров. Такие наблюдения показывают лишь ограниченный признак работы.
Разбор: зонд проходит через канал, но система неудобна в работе
Учебный пример: принадлежность выбрана по диаметру, однако после сборки ограничивается управление эндоскопом и ухудшается движение жидкости. Это показывает разницу между размерной и функциональной совместимостью. Проверяют официальное сочетание, длину, допустимые положения и требования к каналу. Исправность каждого изделия отдельно не устраняет проблему комплекта.
На этапе выбора такую ситуацию можно обнаружить демонстрацией разрешённой конфигурации вне пациента. Важно проверить не только введение принадлежности, но и доступность органов управления, расположение кабелей и линии жидкости. Практический сценарий приёмки часто выявляет ограничения, которых не видно в краткой таблице размеров.
Разбор: аспирация стала слабее при прежних настройках
Вторая ситуация: консоль запускается, но удаление жидкости или частиц отличается от привычного. Технический разбор начинается с линии, сборника, соединений и предусмотренного контроля проходимости. Сведения о времени появления проблемы и заменённых компонентах полезнее предположения, что износился генератор.
Если причина связана с неподходящей трубкой, изменение параметра на консоли не подтверждает исправление. Возвращают разрешённую конфигурацию и выполняют предусмотренную проверку. Если дефект сохраняется, систему направляют на соответствующую диагностику. В журнале отмечают результат и конкретный элемент, а не только факт перезапуска.
| Ситуация | Полезные данные для разбора | Неправильное упрощение |
|---|---|---|
| Принадлежность не распознаётся | Артикул, наконечник, версия и сообщение | Разъём подходит — значит совместимость есть |
| Ограничена манёвренность | Канал, диаметр, длина и разрешённые положения | Нужно сильнее изгибать эндоскоп |
| Снизилась аспирация | Линия, сборник, соединения и проходимость | Всегда достаточно увеличить разрежение |
| Повторяются обрывы работы | Момент события, режим и состояние принадлежности | Перезапуск заменяет диагностику |
| Изменился обзор | Оптика, жидкость, положение инструмента | Причина всегда только в насосе |
| После обработки появился дефект | Метод, цикл, компонент и осмотр | Внешняя чистота означает полную пригодность |
Как формулировать критерии выбора
Первый критерий — предусмотренный доступ и тип эндоскопа. Второй — механизм разрушения и допустимые принадлежности. Далее оценивают аспирацию и ирригацию, обработку, ресурс и организацию контроля. Отдельное значение имеют обучение и возможность воспроизводимо собрать нужный комплект без поиска случайных адаптеров.
Сравнение должно показывать границы применения. Утверждения об универсальности для любых камней и доступов не заменяют документацию. Полезный итог выбора — согласованная конфигурация с понятным назначением каждого элемента и процедурой проверки, а не максимальное число режимов в меню.
Эндоскопический литотриптер всегда является лазером?
Нет. Используются различные механизмы передачи энергии, включая механический, ультразвуковой и комбинированный. Лазерные системы составляют отдельную технологическую группу внутри эндоскопического разрушения конкрементов.
Можно ли использовать зонд другого производителя?
Только при подтверждённой совместимости конкретного сочетания. Размер и форма разъёма не являются достаточным основанием.
Нужна ли аспирация каждому типу системы?
Организация удаления фрагментов зависит от технологии и доступа. Интегрированная аспирация есть не у всех устройств; её наличие и состав оценивают по конкретной платформе.
Какие данные нужны сервису при сбое?
Модель, версия, артикул принадлежности, сообщение, момент возникновения и результат разрешённых проверок. Это помогает отличить дефект компонента от несовместимости или ошибки сборки.
