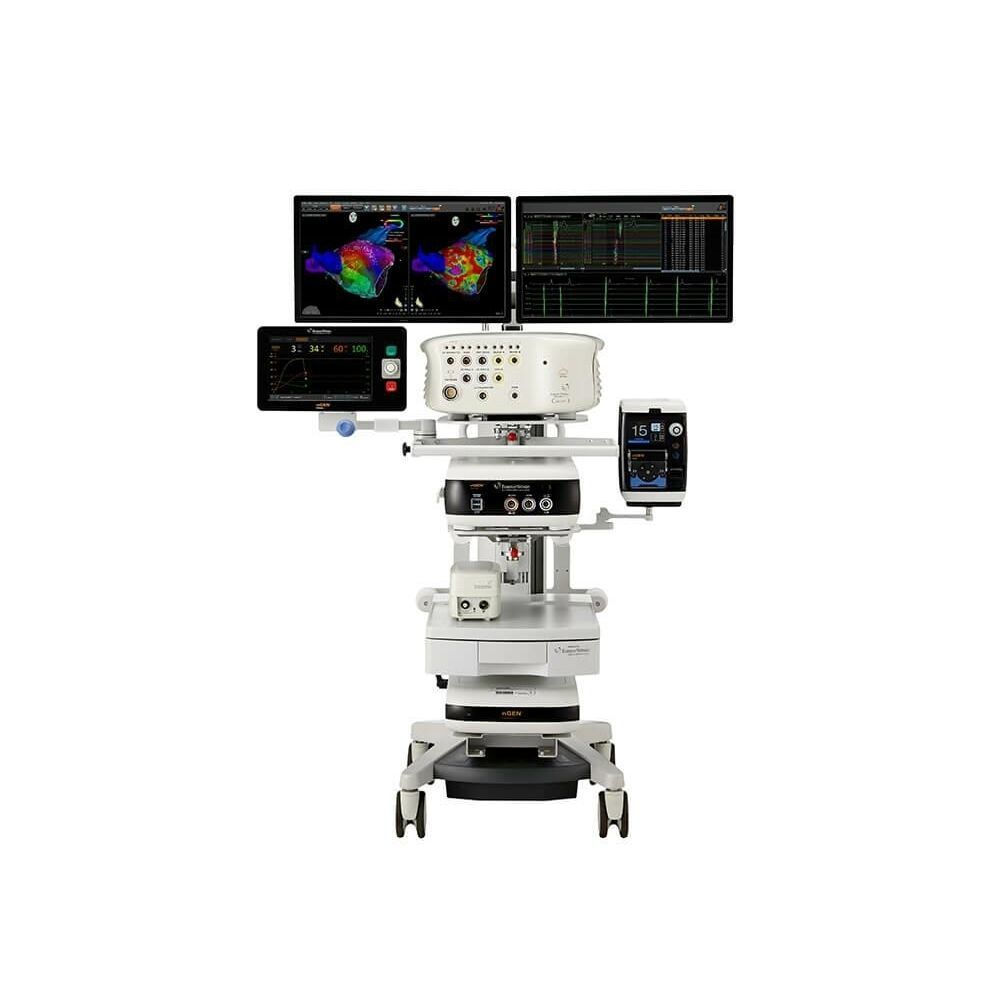

Система электроанатомического картирования объединяет пространственное положение внутрисердечного катетера с электрическими характеристиками зарегистрированных сигналов. Она формирует геометрическую модель исследуемой камеры и наносит на неё данные: время локальной активации, амплитуду электрограмм, анатомические ориентиры и другие параметры поддерживаемого протокола. Результат представляет собой измерительную модель, зависящую от качества исходных точек и правил их отбора.
Трёхмерная карта не является прямой фотографией внутренней поверхности сердца. Она строится из измерений и вычислений, выполненных в конкретных условиях ритма, дыхания, контакта и пространственной регистрации. Красивое цветовое изображение может оставаться технически неполным или содержать ошибочные точки. Поэтому оценивать нужно не только внешний вид карты, но и происхождение каждого типа данных.
Как определяется положение катетера
Разные платформы используют магнитные, электрические либо комбинированные способы локализации. В магнитной системе положение определяется по взаимодействию датчика с создаваемым полем. В системах, использующих электрические поля, положение электродов оценивается по измеряемым электрическим характеристикам. Конкретная реализация, набор референсов и совместимость катетеров зависят от изготовителя.
Измеренная координата относится к датчику или электроду, а не автоматически ко всей форме катетера. Если система отображает несколько электродов и реконструирует их взаимное положение, это выполняется по предусмотренной модели. При сравнении платформ важно понимать, какие элементы локализуются непосредственно, какие вычисляются и какие ограничения действуют для конкретного катетера.
Референтная система связывает координаты с пациентом и рабочим пространством. Смещение референса, изменение положения пациента или вмешательство в поле локализации способны нарушить согласование старых и новых точек. Геометрия на экране при этом может выглядеть правдоподобно. Контроль пространственной согласованности выполняют по предусмотренным ориентирам и сообщениям системы, а не по общему впечатлению от модели.
Геометрия камеры: набор точек и поверхность
При построении геометрии система получает координаты и формирует поверхность, которая аппроксимирует исследуемую область. Плотность точек влияет на детализацию, но большое число некачественных измерений не делает модель точной. Точки, полученные при нестабильном положении или неподходящем контакте, могут искажать контур и создавать ложные выступы либо сглаживать реальные особенности.
Автоматическое сглаживание делает поверхность удобной для восприятия, но способно скрыть неоднородность исходного покрытия. Участок с малым количеством точек нельзя считать столь же подробно исследованным, как плотно собранная зона. При анализе следует различать измеренное покрытие и интерполированную поверхность. Отсутствие видимого пробела на цветной карте не означает отсутствия пробела в данных.
Интеграция с другими изображениями расширяет анатомический контекст, однако требует совмещения координат. КТ, МРТ или ультразвуковые данные могут быть получены в другое время и при иной фазе движения. Совпадение нескольких ориентиров не гарантирует идеального соответствия всей поверхности. Ошибка регистрации особенно значима, когда по совмещённой модели пытаются судить о точном местоположении небольшого объекта.
| Слой модели | Из каких данных формируется | Главное ограничение |
|---|---|---|
| Пространственная локализация | Измерения датчиков или электродов в системе координат | Зависимость от референса, условий поля и поддерживаемого катетера |
| Анатомическая поверхность | Набор пространственных точек и алгоритм реконструкции | Интерполяция между измеренными участками |
| Карта активации | Время выбранного локального события относительно референса | Зависимость от ритма, окна анализа и постановки метки |
| Амплитудная карта | Амплитуды электрограмм в выбранной конфигурации | Влияние контакта, ориентации, фильтров и геометрии электродов |
| Процедурные метки | События, отмеченные оператором или алгоритмом | Метка не равна прямому измерению состояния ткани |
| Совмещённое изображение | Внешняя визуализация и пространственная регистрация | Различие времени получения, движения и точности совмещения |
Локальное время активации
Локальное время активации определяется относительно выбранного опорного события. Оно зависит от того, какой компонент электрограммы признан локальным и где поставлена временная метка. При сложной многокомпонентной записи автоматический алгоритм может выбрать удалённый сигнал, помеху или компонент, не соответствующий задаче исследования. Поэтому автоматическая аннотация требует проверки на репрезентативных и сомнительных участках.
Окно анализа задаёт диапазон, в котором система ищет событие. Если окно выбрано несогласованно с исследуемым ритмом, часть сигналов окажется за его пределами либо будет отнесена к другому циклу. Цветовой переход через границу окна может выглядеть как резкая пространственная особенность, хотя возник из-за временного представления. Карта читается вместе с электрограммами и параметрами её построения.
Стабильность опорного сигнала важна не меньше качества локального канала. Смещение референтной метки меняет времена сразу во многих точках. Если ритм или длительность цикла изменились, объединение всех точек в одну карту может создать искусственную последовательность. Правила включения событий должны соответствовать задаче; универсальное накопление «всех доступных точек» не обеспечивает достоверность.
Амплитудная карта и контакт
Амплитуда биполярной электрограммы зависит от расстояния между электродами, их ориентации относительно фронта активации, качества контакта и полосы фильтрации. Низкая амплитуда поэтому не имеет единственного объяснения. Она может отражать свойства ткани, но также возникать при недостаточном контакте или иной геометрии регистрации. Простое сравнение цветов между разными катетерами без учёта этих факторов ограничено.
Униполярные и биполярные карты характеризуют сигнал по-разному. Их нельзя считать взаимозаменяемыми вариантами одной шкалы. В техническом описании сохраняют тип регистрации, параметры обработки и используемый катетер. Если система предлагает автоматические пороги окраски, их клиническое применение не должно подменять анализ исходных электрограмм и контекста исследования.
Контактная сила, когда она измеряется совместимым катетером, является дополнительной характеристикой взаимодействия, но не прямым измерением качества каждой электрограммы или состояния ткани. Геометрия приложения силы и стабильность положения имеют значение. Показатель силы не устраняет необходимость проверки сигнала и не превращает все точки с одинаковым числом в физиологически эквивалентные.
Автоматический отбор точек
Современная система может оценивать стабильность положения, дыхательное движение, длительность цикла, качество электрограммы и другие условия включения точки. Эти фильтры экономят время, но создают зависимость карты от настроек отбора. Очень строгий отбор уменьшает количество принятых точек, а слишком свободный может включить неоднородные события. Выбор условий должен быть осмысленным и документированным.
Количество точек на экране не следует использовать как самостоятельный показатель качества исследования. Тысячи точек, многократно собранных в одном месте, не компенсируют недостаточное покрытие другой зоны. Важны распределение, достоверность аннотации и соответствие клиническому вопросу. Для сравнения систем полезнее демонстрация проверяемости точек, чем соревнование максимальными числами.
Алгоритмы компенсации дыхания и движения уменьшают определённые источники вариабельности, но не делают модель неподвижной в абсолютном смысле. При изменении условий необходимо понимать, сохраняется ли валидность ранее собранной геометрии. Сообщения о нестабильности или несогласовании не следует игнорировать только потому, что цветная поверхность выглядит завершённой.
| Признак на карте | Возможная техническая причина | Что проверяют в исходных данных |
|---|---|---|
| Резкий переход цвета между соседними точками | Разная аннотация или переход через границу временного окна | Локальные электрограммы, референс и окно анализа |
| Широкая зона низкой амплитуды | Недостаточный контакт, другая ориентация или фильтрация | Условия регистрации и повторяемость сигнала |
| Новая точка не совпадает с прежней поверхностью | Смещение референса, движение пациента или регистрационная ошибка | Стабильность координат и контрольные ориентиры |
| Карта заполнена, но часть области плохо изучена | Интерполяция скрывает редкое покрытие | Распределение реальных точек и критерии их принятия |
| Автоматических точек неожиданно мало | Изменились условия отбора или качество сигнала | Пороговые критерии, ритм, стабильность и сообщения системы |
| Метка воздействия выглядит убедительно | Отображается событие алгоритма, а не прямой результат в ткани | Что именно измерялось и по какому правилу появилась метка |
Метки воздействия и их смысл
Система может наносить процедурные метки вручную либо автоматически, используя данные о положении, времени, мощности, контакте и других доступных параметрах. Такая метка документирует выполнение определённых условий алгоритма. Она не является гистологическим изображением и не доказывает сама по себе формирование непрерывного или достаточного воздействия в ткани.
Индексы, объединяющие несколько параметров, относятся к конкретной платформе и катетеру. Их нельзя переносить между технологиями по совпадению названия или численного диапазона. В обзорном материале важно объяснить принцип: вычисляемая величина помогает структурировать данные, но её клинический смысл определяется валидированным применением и профессиональной интерпретацией.
При экспорте отчёта следует сохранять легенду, шкалы и параметры, необходимые для понимания карты. Цвет без шкалы, изображение без ориентации и метки без описания условий могут оказаться малоинформативными. Для последующего анализа полезен доступ к исходным точкам и электрограммам, если это поддерживает рабочий процесс и система хранения.
Практические ситуации
Первая ситуация: после смены положения пациента новые точки начинают располагаться в стороне от прежней поверхности. Оператор пытается «дорисовать» геометрию, чтобы скрыть расхождение. Такой подход смешивает несовместимые координаты. Технически правильная задача — выяснить причину изменения референса и выполнить предусмотренную проверку пространственного согласования, а не маскировать проблему дополнительными точками.
Вторая ситуация: автоматическая карта показывает раннюю зону, но на выбранных электрограммах метка попадает на крупный удалённый компонент. После проверки аннотации выясняется, что алгоритм последовательно выбирал не тот элемент сигнала. Это не случайная ошибка одной точки, а систематическая зависимость результата от правила распознавания. Проверка нескольких типичных и пограничных записей помогает выявить такую проблему до интерпретации всей карты.
Что сравнивать при оснащении лаборатории
Выбор платформы начинается с предполагаемых процедур, используемых катетеров и требуемых типов карт. Следует уточнить, какие функции входят в базовое программное обеспечение, какие требуют отдельных модулей и какое аппаратное обновление необходимо для их работы. Одинаковое название семейства системы может охватывать заметно различающиеся конфигурации.
Важна совместимость с регистрационным комплексом, генератором и внешней визуализацией. Интеграция означает не только физическое соединение, но и согласованную передачу данных, маркировку и поддержку версий. Перечень интерфейсов проверяют по точным моделям. Наличие сетевого разъёма не подтверждает возможность произвольного обмена с любой соседней платформой.
При приёмке на разрешённом тестовом контуре оценивают локализацию, маркировку, работу предусмотренных модулей, архивирование и восстановление исследования. Обучение должно включать распознавание некачественных точек и ограничений карты. Умение быстро получить красивое изображение не равно умению проверить его достоверность.
| Критерий | Вопрос для технического задания | Подтверждение |
|---|---|---|
| Локализация | Какие датчики и катетеры поддерживаются непосредственно? | Матрица совместимости и демонстрация конфигурации |
| Типы карт | Какие электрические и анатомические данные нужны лаборатории? | Перечень лицензированных модулей |
| Контроль качества | Можно ли проверить и переаннотировать исходные точки? | Демонстрация электрограмм, правил отбора и истории изменений |
| Интеграция | Какие системы должны обмениваться данными? | Подтверждённые интерфейсы и совместимые версии |
| Архив | Сохраняются ли точки, сигналы, шкалы и процедурные метки? | Повторное открытие тестового исследования |
| Обучение | Как персонал распознаёт ошибку референса и аннотации? | Практический разбор артефактов на учебных данных |
Частые вопросы
Трёхмерная карта полностью заменяет другие способы контроля положения?
Нет. Она имеет собственные ограничения локализации и реконструкции. Использование дополнительных способов визуализации определяется процедурой, оборудованием и клиническими требованиями; карта не становится абсолютным анатомическим эталоном.
Чем больше точек, тем точнее результат?
Только при достаточном качестве и правильном распределении. Повторные или ошибочные точки могут увеличить число без улучшения достоверности. Значение имеют покрытие, аннотация и согласованность условий регистрации.
Можно сравнить амплитудные карты разных катетеров по цвету?
Без учёта электродной геометрии, ориентации, контакта и фильтров такое сравнение ограничено. Цвет определяется выбранной шкалой и обработкой, а не универсальной характеристикой ткани.
Процедурная метка подтверждает результат воздействия?
Она подтверждает выполнение предусмотренных условий регистрации метки. Клинический результат требует отдельной оценки; алгоритмическая отметка не является непосредственным измерением окончательного состояния ткани.
