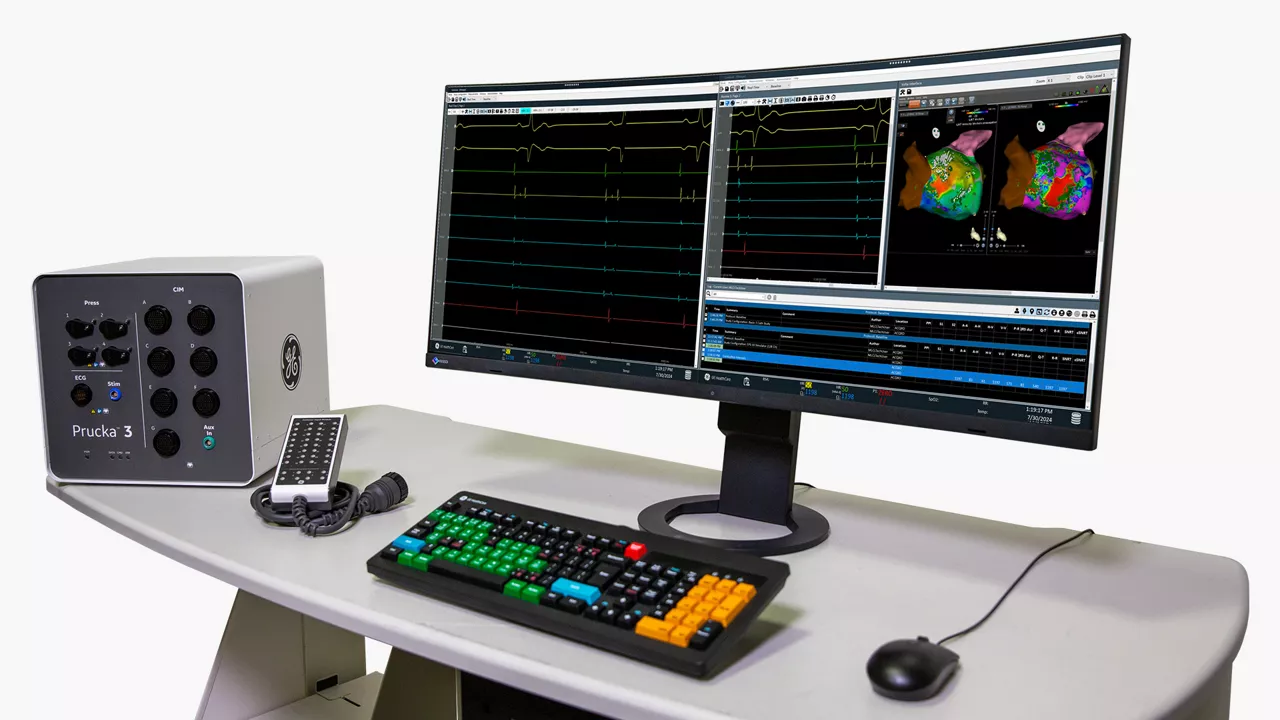

Электрофизиологическая система сердца — комплекс для регистрации поверхностной ЭКГ и внутрисердечных электрограмм, управления их представлением и документирования электрофизиологического исследования. В рабочем комплексе она взаимодействует со стимулятором, катетерами, коммутационной панелью и другими системами лаборатории. Её главная задача — сохранить достоверную связь между электрическим сигналом, электродом, временем и выполняемым действием.
Регистрационная система не тождественна электроанатомическому картированию. Первая прежде всего показывает и сохраняет электрические каналы, вторая связывает электрические характеристики с пространственной моделью сердца. Они могут обмениваться данными и работать рядом, но наличие большого экрана с множеством кривых само по себе не означает возможность построения пространственной карты. Отдельно рассматривают генератор абляции, создающий лечебное воздействие.
Путь сигнала от электрода до экрана
Сигнал начинается на электроде диагностического или лечебного катетера. Через соединительный кабель и коммутационную панель он поступает на вход усилителя, где преобразуется в цифровую последовательность и передаётся в программную систему. На каждом участке возможны нарушения: контактный шум, неправильное назначение канала, перегрузка входа, несогласованные фильтры или ошибка временной привязки.
Внутрисердечная электрограмма отражает разность потенциалов в выбранной конфигурации. При биполярной регистрации используются два электрода; их расстояние, ориентация и контакт влияют на форму и амплитуду. При униполярной регистрации сигнал рассматривается относительно референтного электрода и включает иной вклад удалённой активности. Одинаковая анатомическая зона поэтому не обязана давать одинаковую кривую при разных схемах отведения.
Усилитель должен работать с малыми сигналами на фоне значительных помех и больших переходных воздействий. Высокое усиление не восстанавливает информацию, потерянную из-за насыщения или плохого контакта. Если вход перегружен, увеличение масштаба лишь делает искажённую кривую крупнее. Достоверность оценивают до интерпретации мелких деталей, а не после построения красивого отчёта.
Коммутация: где чаще теряется смысл сигнала
Номер разъёма, обозначение пары электродов и имя канала в программе должны соответствовать друг другу. Физически правильное подключение не исключает ошибочного программного названия. Если канал подписан как проксимальная пара, а подключена дистальная, временные и амплитудные отношения получают неверное анатомическое объяснение. Система может регистрировать электрически качественный сигнал с ошибочной смысловой маркировкой.
Коммутационная панель также направляет стимулирующий выход к выбранным электродам. Возможность записи с канала не подтверждает, что стимуляция подаётся именно на него. Назначение выходов, полярность, переходники и схема возврата должны быть понятны оператору. Для сложных многоканальных катетеров особенно важны таблица контактов и согласование кабеля с конкретной моделью.
Смена катетера в ходе процедуры может потребовать изменения схемы каналов. Сохранённый шаблон удобен только тогда, когда соответствует фактическому комплекту. Автоматическое применение предыдущей раскладки без проверки способно оставить старые подписи у новых соединений. Поэтому шаблон должен рассматриваться как подготовленная настройка, которую подтверждают, а не как доказательство правильной коммутации.
| Участок системы | Что он определяет | Типичная скрытая ошибка |
|---|---|---|
| Электродная конфигурация | Пространственную область и полярность регистрации | Сравнение разных пар как будто это одно и то же отведение |
| Катетерный кабель | Передачу сигнала и соответствие контактов | Механически подходящий кабель с неподтверждённой распиновкой |
| Коммутационная панель | Назначение входов и стимулирующих выходов | Правильная кривая под неправильным именем канала |
| Усилитель | Рабочий диапазон, шум и восстановление после перегрузки | Интерпретация насыщенного фрагмента как физиологического события |
| Программная обработка | Фильтры, масштаб, измерения и хранение | Потеря важных компонентов при чрезмерном сглаживании |
| Архив | Возможность повторного анализа и прослеживаемость | Сохранение только изображения экрана вместо доступной исходной записи |
Фильтрация и временное разрешение
Полоса пропускания меняет форму электрограммы. Ограничение низких частот уменьшает медленное смещение базовой линии, но может изменить протяжённые компоненты. Ограничение высоких частот подавляет шум и одновременно сглаживает быстрые детали. Поэтому два канала с разными фильтрами нельзя безоговорочно сравнивать по точному моменту пика и амплитуде мелких отклонений.
Сетевой фильтр способен сделать запись визуально удобнее, однако его применение не устраняет источник помехи. Если причина заключается в нарушении контакта или неправильной организации кабелей, следует сначала оценить техническую цепь. Постоянное усиление фильтрации может скрыть проблему, сохранив недостоверность исходных данных. В протоколе желательно фиксировать значимые условия отображения и обработки.
Частота дискретизации, разрешение преобразования и временная развёртка — разные параметры. Развёртка определяет масштаб на экране, но не создаёт отсутствующие отсчёты. Высокая частота дискретизации полезна только вместе с достаточной полосой аналогового тракта и корректной обработкой. При выборе системы спрашивают не только «сколько каналов», но и при каких условиях они записываются одновременно.
Измерение интервала требует определённой точки отсчёта и принятого правила постановки метки. Начало отклонения, максимальный наклон и пик могут находиться в разное время. Если оператор меняет правило между сравниваемыми эпизодами, различие интервалов не обязательно отражает изменение проведения. Программный курсор облегчает измерение, но не выбирает физиологически правильную точку вместо специалиста.
Стимулятор и синхронизация событий
Стимулятор формирует предусмотренные последовательности импульсов и взаимодействует с регистрационной системой. Для анализа необходимо знать, где находится фактический стимулирующий артефакт, какой выход использован и как отображается служебный маркер. Маркер команды и зарегистрированный электрический стимул могут представлять разные этапы. Их взаимное положение проверяют в рамках документации комплекса.
Доступные последовательности и способы запуска зависят от конкретного стимулятора. Нельзя считать любой регистрационный комплекс источником всех возможных протоколов стимуляции. При комплектации уточняют, входит ли стимулятор в поставку, какие интерфейсы используются и сохраняются ли параметры выполнявшихся последовательностей вместе с записью.
Стимуляционные импульсы могут кратковременно перегружать соседние каналы. Способ восстановления входного тракта и временные окна обработки влияют на вид ближайшей электрограммы. Фрагмент после большого артефакта следует оценивать с пониманием этих ограничений. Отсутствие видимого компонента на насыщенном участке не является надёжным доказательством отсутствия электрической активности.
Помехи в электрофизиологической лаборатории
Источники помех включают электрическую сеть, движение кабелей, контактные нарушения и работу других устройств. Для поиска причины полезна структура проявления: один канал или все, связь с движением, включением конкретного аппарата либо подачей энергии. Такая классификация помогает локализовать участок системы без произвольной замены всего комплекта.
Если шум одновременно появляется на многих каналах, рассматривают общие элементы: референс, питание, размещение проводников и сопряжение систем. Если проблема ограничена одной парой, внимание направляют на её электрод, кабель, контакт и назначение входа. Это ориентиры технического анализа, а не основание самостоятельно менять клинические соединения во время процедуры без согласованного безопасного порядка.
Электробезопасность комплекса определяется совместным подключением устройств. Добавление неразрешённого внешнего монитора, компьютера или удлинителя может изменить условия безопасности. Наличие стандартного разъёма не означает разрешение на произвольное соединение. Конфигурацию лаборатории проверяют как медицинскую систему с учётом документации изготовителей и применимых требований.
| Вид нарушения | Что может его объяснять | Какой вопрос помогает проверке |
|---|---|---|
| Шум только в одной паре | Локальный контакт, кабель или отдельный вход | Сохраняется ли связь дефекта с конкретной цепью при предусмотренном тестировании? |
| Одновременная помеха во многих каналах | Общий референс, питание, соседнее оборудование | Совпадает ли начало с общим внешним событием? |
| Кривая упирается в предел экрана | Насыщение либо неподходящий масштаб | Есть ли перегрузка исходного тракта или только ограничение отображения? |
| Исчезли быстрые компоненты | Изменена полоса или активирована дополнительная обработка | Одинаковы ли фильтры у сравниваемых фрагментов? |
| Интервал изменился после смены шаблона | Другой канал, полярность или правило маркера | Сопоставляются ли действительно одинаковые сигналы и точки отсчёта? |
| Событие не видно в архиве | Сохранён короткий фрагмент либо выбран иной набор каналов | Каков фактический объём сохранённой записи? |
Документирование и связь с другими системами
Полноценный архив должен сохранять контекст: идентификацию пациента, дату и время, конфигурацию каналов, выбранные фрагменты и выполненные измерения. Чем сложнее процедура, тем важнее возможность вернуться к исходному сигналу. Итоговая таблица интервалов без записи не позволяет проверить, правильно ли были поставлены метки и не повлиял ли артефакт на результат.
При обмене с картирующей системой или другими устройствами проверяют смысл передаваемых полей и временную синхронизацию. Совпадающее имя пациента на двух экранах не доказывает, что все события относятся к одной временной шкале. При сопоставлении эпизодов учитывают часы, задержки и способ формирования маркеров, предусмотренные интеграцией.
Сетевая интеграция требует заранее согласованного хранения, резервного копирования и разграничения доступа. Регистрационный комплекс не должен зависеть от случайной общей папки с неограниченными правами. Проверяют восстановление тестовой записи, а не только факт создания резервного файла. При обновлении программного обеспечения оценивают доступность старых исследований и сохранность их интерпретируемого формата.
Два практических разбора
В первом случае после подключения нового многополюсного катетера оператор замечает неожиданную последовательность активации. Сигналы выглядят чистыми, поэтому первоначально обсуждают физиологическое объяснение. Проверка схемы выявляет несоответствие программных названий реальным парам электродов. Ошибка относится к маркировке, а не к качеству усилителя. Решение — подтверждать раскладку при каждом изменении комплекта и сохранять её вместе с исследованием.
Во втором случае в архиве сравнивают электрограммы двух процедур и находят заметное различие мелких компонентов. Выясняется, что в одном исследовании применялась другая полоса фильтрации. Делать вывод о динамике только по внешнему виду таких кривых нельзя. Если исходные данные позволяют, сравнение выполняют в сопоставимых условиях; если нет, ограничение явно учитывают при интерпретации.
Выбор и приёмка комплекса
Техническое задание должно описывать реальный поток процедур, число одновременно используемых электродов и взаимодействие с имеющимися системами. Максимальное количество каналов в рекламной таблице может относиться к иной конфигурации усилителя или лицензии. Уточняют, какие каналы доступны в поставке, как они распределяются и какие принадлежности необходимы для полного использования.
При приёмке проверяют цепочку с тестовыми сигналами и предусмотренными средствами контроля: подключение, маркировку, фильтры, запись, измерение, экспорт и восстановление из архива. Отдельно оценивают работу стимулятора и интеграцию с соседними платформами в разрешённом испытательном режиме. Клиническая запись пациента не заменяет техническую проверку комплектации.
| Критерий | Что должно быть определено | Практическое подтверждение |
|---|---|---|
| Регистрационные каналы | Количество и тип одновременно работающих входов | Демонстрация поставленной конфигурации усилителя |
| Коммутация | Поддерживаемые катетеры, кабели и раскладки | Таблица контактов и проверенный шаблон каналов |
| Обработка сигнала | Полосы, масштабы, режимы хранения и измерения | Тестовые записи с известными параметрами |
| Стимуляция | Отдельный или интегрированный стимулятор и интерфейс | Проверка маркеров и сохранения контекста теста |
| Интеграция | Картирование, архив и информационные системы | Сквозной тест передачи и повторного открытия исследования |
| Обслуживание | Методика проверки, обучение и резервный процесс | Протокол приёмки и регламент технической поддержки |
Частые вопросы
Чем система отличается от обычного электрокардиографа?
Она рассчитана на внутрисердечные каналы, сложную коммутацию, высокую детализацию событий и работу в электрофизиологической лаборатории. Поверхностная ЭКГ может входить в комплекс, но не исчерпывает его функции.
Больше каналов всегда означает лучший комплекс?
Нет. Число входов имеет смысл относительно используемых катетеров и процедур. Качество тракта, понятность маркировки, совместимость, архив и возможность проверить измерения не менее важны, чем максимальная цифра каналов.
Можно ли удалить все помехи фильтрами?
Фильтр меняет сигнал вместе с помехой и не исправляет повреждённый контакт или неверную коммутацию. Сначала определяют характер нарушения и техническую причину, затем применяют допустимую обработку с пониманием её влияния.
Достаточно ли сохранить распечатку?
Распечатка удобна для заключения, но часто не позволяет повторно измерить исходные сигналы или открыть скрытые каналы. Для сложного исследования особенно важна сохранность цифровой записи с понятным контекстом и конфигурацией.
