Эндотелиальный, или зеркальный, микроскоп получает увеличенное изображение эндотелиального слоя роговицы и помогает оценивать плотность, размеры и форму клеток. В англоязычной документации метод называется specular microscopy. Он используется для количественного и морфологического анализа небольшой исследуемой области. Его результат нельзя понимать как прямой подсчёт всех клеток роговицы или универсальную оценку её функционального резерва.
Основная сложность заключается не в получении красивой числовой таблицы. Нужно убедиться, что изображена нужная зона, границы клеток различимы, анализируемая область репрезентативна, а автоматическая сегментация не приняла помехи за клеточные контуры. Плотность, рассчитанная по ошибочной разметке, может выглядеть вполне правдоподобно. Поэтому изображение и количественный отчёт должны оцениваться вместе.
Что даёт зеркальная микроскопия
Эндотелий является внутренним клеточным слоем роговицы. Зеркальная микроскопия использует отражённый свет для визуализации клеточного рисунка. Современные приборы могут автоматически позиционировать оптическую систему, фокусироваться и выбирать кадр. В зависимости от конструкции исследуют центральную и дополнительные зоны, а некоторые аппараты одновременно выполняют оптическую пахиметрию.
Изображение представляет ограниченное поле. Даже если программа оценила множество клеток, это выборка из конкретного участка, а не карта всей поверхности. При неоднородных изменениях центральный кадр может отличаться от парацентрального или периферического. Увеличение числа исследуемых зон полезно только при сохранении их идентификации: объединение разных мест в одно среднее без пояснения способно скрыть локальную особенность.
Метод отличается от щелевой лампы, которая даёт более общий клинический обзор, и от конфокальной микроскопии с оптическими срезами разных слоёв. Он также не заменяет томографию роговицы, предназначенную для другой пространственной информации. Совпадение слова «роговица» в названиях исследований не означает взаимозаменяемость приборов.
Плотность, вариабельность и форма: как читать параметры
Плотность клеток обычно выражают в клетках на квадратный миллиметр. Она связана с числом клеток и площадью анализируемой области либо со средней клеточной площадью в рамках алгоритма. Поэтому точность масштаба и выделения границ принципиальна. Увеличение картинки на экране не повышает физическую детализацию исходного снимка и не исправляет неверную сегментацию.
Коэффициент вариации площади отражает разброс размеров относительно среднего. Процент гексагональных клеток описывает долю клеток, отнесённых алгоритмом к шестигранным. Эти показатели зависят от качества границ и правил анализа. Если две соседние клетки ошибочно объединены, изменяется не только оценка плотности: меняются распределение площадей и геометрическая классификация.
Число включённых в анализ клеток является отдельным параметром качества выборки. Оно не равно общему количеству клеток глаза и не всегда совпадает с количеством видимых на исходном изображении. Программа может исключать краевые элементы, неуверенные контуры или выбранные оператором области. Врач должен знать, по какой части кадра рассчитаны показатели.
| Параметр | Что характеризует | На что обратить внимание |
|---|---|---|
| Плотность клеток, CD или ECD | Количество клеток на единицу анализируемой площади | Масштаб, область анализа и правильность контуров |
| Средняя площадь | Средний размер включённых клеток | Не объединены ли соседние клетки автоматически |
| Коэффициент вариации, CV | Относительный разброс клеточных площадей | Размер выборки и наличие ошибочных крупных контуров |
| Гексагональность, HEX | Долю клеток с шестигранной формой по алгоритму | Качество определения углов и границ |
| Число анализируемых клеток | Объём использованной выборки | Исключённые области и правила обработки края |
| Толщина роговицы, если измеряется | Отдельный оптический параметр | Метод пахиметрии и точку измерения |
Откуда берутся ошибки автоматического анализа
Автоматическая сегментация ищет клеточные границы в изображении. Слабый контраст, расфокусировка, блики и участки без чёткого рисунка затрудняют задачу. Алгоритм может разделить одну клетку на несколько, объединить соседние или построить контур по случайной структуре. Числовой отчёт при этом всё равно формируется, поэтому сам факт успешного расчёта не подтверждает пригодность результата.
Особенно осторожно анализируют изображения с выраженной неоднородностью и плохо различимыми участками. Нельзя расширять область подсчёта на зоны, где реальные границы не видны, только ради большего числа клеток. Статистически большая выборка не становится лучше, если значительная её часть размечена неверно. Критерий включения должен быть понятным и воспроизводимым.
Некоторые системы позволяют сочетать автоматическую и ручную обработку. NIDEK для CEM-530 описывает несколько способов ручной разметки, включая указание центров и углов клеток. Такие инструменты полезны для проверки, но не создают отсутствующую информацию. Если граница неразличима, её нельзя достоверно восстановить одним уверенным движением курсора.
Ручная коррекция: как сохранить воспроизводимость
Ручное редактирование требует правил. Оператор должен понимать, какие контуры исправлены, какие области исключены и по какому основанию. Желательно сохранять исходный снимок и обработанную версию, а также сведения о методе анализа. Иначе последующее различие результатов может отражать разные подходы к разметке, а не изменение эндотелия.
При обучении полезно сравнивать разметку одного и того же кадра несколькими специалистами. Расхождения обсуждают на уровне конкретных границ и выбора области. Цель — согласовать критерии анализа, а не получить одинаковое число любой ценой. Если кадр принципиально неоднозначен, правильным результатом может быть признание его ограниченной пригодности.
В клиническом архиве нельзя незаметно заменять старую разметку новой. Исправление должно иметь понятную связь с исходным исследованием. Особенно это важно при сравнении до и после вмешательства: изменение алгоритма или ручной методики способно повлиять на процентную разницу. Для динамики предпочтителен согласованный способ анализа либо документированное повторное чтение исходных изображений.
Центральное поле, периферия и панорамный режим

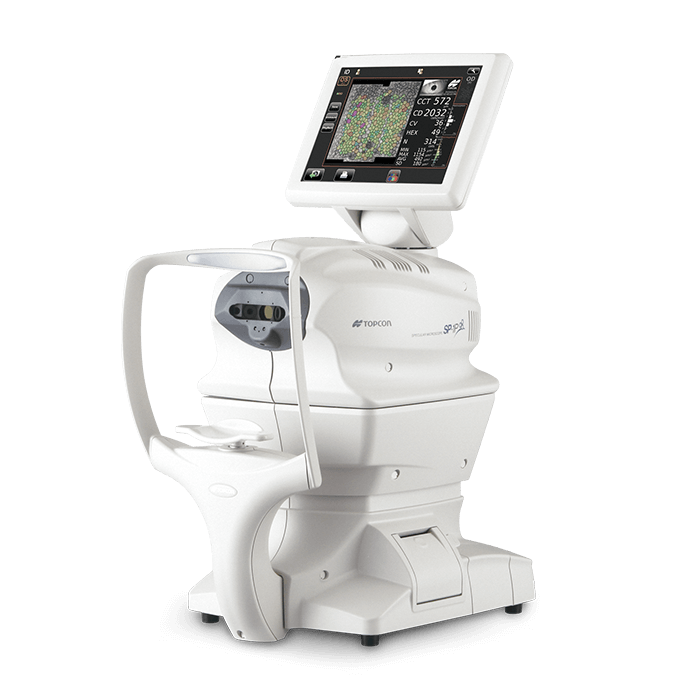

Многозонная регистрация помогает оценить пространственную неоднородность. У приборов могут быть разные фиксационные мишени и последовательности съёмки. В документации Topcon SP-1P описаны центральные и дополнительные точки, а также панорамный режим. У CEM-530 предусмотрены центральные, парацентральные и периферические варианты. Эти функции следует рассматривать как конкретные возможности моделей, а не обязательный стандарт любого эндотелиального микроскопа.
Панорамное изображение требует корректного объединения соседних полей. Большая итоговая площадь не отменяет необходимости оценить качество каждой части и возможное перекрытие. Если одни и те же клетки попали в несколько кадров, программа должна обрабатывать это по своему алгоритму; самостоятельное суммирование числа клеток разных снимков может приводить к повторному учёту.
Для повторного исследования важны глаз, зона фиксации и положение изображения. Формулировка «эндотелий без уточнения зоны» недостаточна для строгого динамического сравнения. Если измерено другое поле, это должно быть отмечено. Не всякая разница плотности между двумя снимками означает реальную потерю клеток за прошедшее время.
| Ситуация | Возможный источник расхождения | Правильная проверка |
|---|---|---|
| Плотность выросла после повторной разметки | Изменились границы или область подсчёта | Сравнить исходный кадр и версии анализа |
| CV резко увеличился | Несколько клеток объединены в крупные контуры | Просмотреть распределение площадей и разметку |
| HEX низкий на нечётком снимке | Ошибка распознавания углов | Оценить пригодность изображения до интерпретации |
| Два визита дают разные значения | Исследованы разные зоны | Сопоставить фиксацию и локализацию поля |
| Панорама выглядит неоднородной | Различие качества или реальная неоднородность | Проверить составляющие кадры и объединение |
| Пахиметрия отличается от другого прибора | Другой метод либо точка измерения | Сравнивать методически сопоставимые данные |
Зачем сохранять фотографию, а не только распечатку
Маленькая бумажная распечатка удобна для быстрого просмотра, но может не позволить оценить спорные границы. Для контроля необходим цифровой оригинал с достаточным разрешением и разметкой. Сжатие, уменьшение и повторное сохранение в неподходящем формате способны ухудшать детали. Скриншот отчёта не всегда эквивалентен исходному изображению.
При интеграции в архив уточняют, передаются ли снимок, показатели, выбранная зона и сведения о ручном анализе. Наличие сетевого порта не означает автоматическую совместимость с любой медицинской системой. Нужно проверить реальный экспорт и открытие на рабочем месте врача. Если просмотр требует отдельной программы, её доступность и лицензия входят в организацию процесса.
Идентификация глаза особенно важна при серийных исследованиях. Перепутанная сторона может создать ложное впечатление динамики или асимметрии. Проверяют не только подпись на экране, но и метаданные экспортированного файла. Качество архива определяется тем, можно ли через длительное время восстановить, что именно и где было измерено.
Разбор: автоматический подсчёт на кадре с нечёткими границами
Учебная ситуация: прибор быстро получает кадр и выдаёт плотность, CV и HEX. В центральной части рисунок читается, но по краю контуры размыты. Автоматическая сетка включает весь участок и объединяет несколько соседних клеток. Врач замечает, что количественные показатели плохо согласуются с видимой структурой.
Сначала оценивают качество исходного кадра, затем область и метод анализа. Возможна корректировка только тех границ, которые действительно различимы, либо исключение непригодной зоны по принятому правилу. Если пригодной площади недостаточно для надёжного вывода, результат обозначают как ограниченный. Нельзя вручную дорисовывать ожидаемую клеточную мозаику.
После коррекции сохраняют обе версии и пояснение. Изменившиеся числа отражают исправление обработки одного снимка, а не биологическое изменение эндотелия. Этот пример показывает, почему в отчёте полезно видеть разметку и число включённых клеток, а автоматическое заключение должно оставаться проверяемым.
Разбор: различие между двумя визитами оказалось различием полей
Вторая учебная ситуация: при контрольном обследовании получена другая плотность, и возникает вопрос о динамике. При просмотре фотографий выясняется, что первый снимок центральный, а второй получен с дополнительной фиксационной мишенью. Кроме того, во втором исследовании использована ручная коррекция, тогда как первое было только автоматическим.
Корректное сравнение требует учитывать оба отличия. Сначала находят сопоставимые поля и выясняют, можно ли повторно обработать сохранённые исходники одним методом. Если это невозможно, степень уверенности в динамическом выводе ограничивают. Процентная разница двух чисел не становится доказательством потери клеток без методической сопоставимости.
Организационное решение — стандартизировать набор полей и обозначения для конкретной задачи наблюдения. Врач может назначить расширенную съёмку, но дополнительные зоны сохраняют отдельно. Архив должен помогать выбирать сопоставимые изображения, а не автоматически соединять любые результаты в единую линию тренда.
Как выбирать эндотелиальный микроскоп
При выборе оценивают качество изображения на реальных клинических задачах, возможности просмотра и коррекции анализа, доступные зоны и удобство позиционирования. Высокая скорость автоматической съёмки полезна для потока, но не должна быть единственным критерием. Важна работа с пациентами, которым трудно удерживать фиксацию, и возможность получить проверяемый результат при сложной визуализации.
| Критерий | Что продемонстрировать | Что фиксировать в требованиях |
|---|---|---|
| Качество изображения | Исходник без уменьшения и наложенную сетку | Возможность оценить реальные клеточные границы |
| Многозонность | Выбор и обозначение разных полей | Нужные зоны и сохранение их идентификации |
| Ручной анализ | Исправление и сравнение с исходной обработкой | Доступные методы и история изменений |
| Динамическое наблюдение | Сопоставление двух исследований одного глаза | Снимки, показатели и единый метод анализа |
| Архив | Экспорт и повторное открытие изображения | Форматы, лицензии, резервное копирование |
| Позиционирование и обслуживание | Настройку опор и штатную проверку системы | Обучение, обработку контактных поверхностей и сервис |
Паспортное увеличение не следует оценивать отдельно от поля, оптического качества и разрешения. Увеличенный размытый кадр не содержит больше полезной информации. Аналогично количество автоматически сделанных снимков не равно количеству независимых пригодных полей. При приёмке полезнее проверить полный путь от позиционирования до сохранённого и интерпретируемого исследования.
Частые вопросы
Прибор считает все клетки эндотелия?
Нет. Анализируется ограниченная область одного или нескольких изображений. Плотность выражает характеристику выборки на единицу площади. Её нельзя напрямую превращать в общее число клеток всей роговицы без дополнительных предпосылок.
Можно ли доверять автоматическому анализу без просмотра снимка?
Не следует отделять числа от качества изображения и разметки. Автоматизация ускоряет работу, но ошибки границ способны менять сразу несколько показателей. Проверка особенно важна при неоднородных или нечётких изображениях.
Пахиметрия делает прибор заменой томографа роговицы?
Нет. Измерение толщины в предусмотренной точке не равно пространственной томографии и не даёт весь набор её параметров. Состав возможностей нужно описывать по конкретной модели и методике.
Почему два микроскопа дают разные значения?
Причиной могут быть поле съёмки, качество кадра, масштаб, правила сегментации и ручной обработки. Сравнение требует проверки методики и исходных изображений. Различие чисел само по себе не показывает, какой прибор или результат правильнее.
