Флюоресцентная ангиография глазного дна регистрирует прохождение флюоресцеина по сосудистому руслу с помощью специальной оптической системы. Её обозначают ФАГ или FA. Важен не только отдельный снимок, но и последовательность во времени: заполнение сосудов, изменение интенсивности и границ свечения. Камера должна сохранять связь каждого изображения с моментом регистрации и выбранным режимом.
Ангиографическая система отличается от обычной фундус-камеры наличием соответствующих фильтров, чувствительного канала и программного сопровождения серии. Наличие цветной фотографии глазного дна не подтверждает возможность FA. Исследование с введением красителя проводится медицинским персоналом по клиническому протоколу; эта статья рассматривает аппаратуру и качество данных, а не назначение или введение препарата.
Возбуждение и регистрация флюоресценции
Флюоресценция возникает, когда вещество поглощает свет одного диапазона и излучает свет другого. Система должна отделить полезное свечение от отражённого возбуждающего света. Для этого используются согласованные оптические фильтры и канал регистрации. Если оптическое разделение нарушено, изображение может содержать нежелательный фон и терять контраст.
Яркость кадра определяется не только количеством красителя. На неё влияют освещение, чувствительность детектора, усиление, оптические среды и обработка. Поэтому два снимка с разными настройками нельзя сравнивать как прямое количественное измерение концентрации. Изменение яркости требует оценки параметров съёмки и временного контекста.
Устройства могут использовать традиционную фотографическую схему или конфокальное сканирующее лазерное формирование изображения. Архитектуры различаются способом освещения и подавления внефокусного сигнала. Это влияет на вид изображения, но не отменяет общих требований к правильному режиму, фокусу, регистрации времени и сохранению серии.
FA, ICGA и аутофлюоресценция — разные режимы
Флюоресцеиновая и индоцианин-зелёная ангиография используют разные красители и оптические диапазоны. Поддержка одного режима не означает поддержку другого. Аутофлюоресценция регистрирует собственное свечение тканей в предусмотренной конфигурации и не равна ангиографии с введённым красителем. Сходство чёрно-белого вида снимков может вводить в заблуждение, если потеряны подписи модальности.

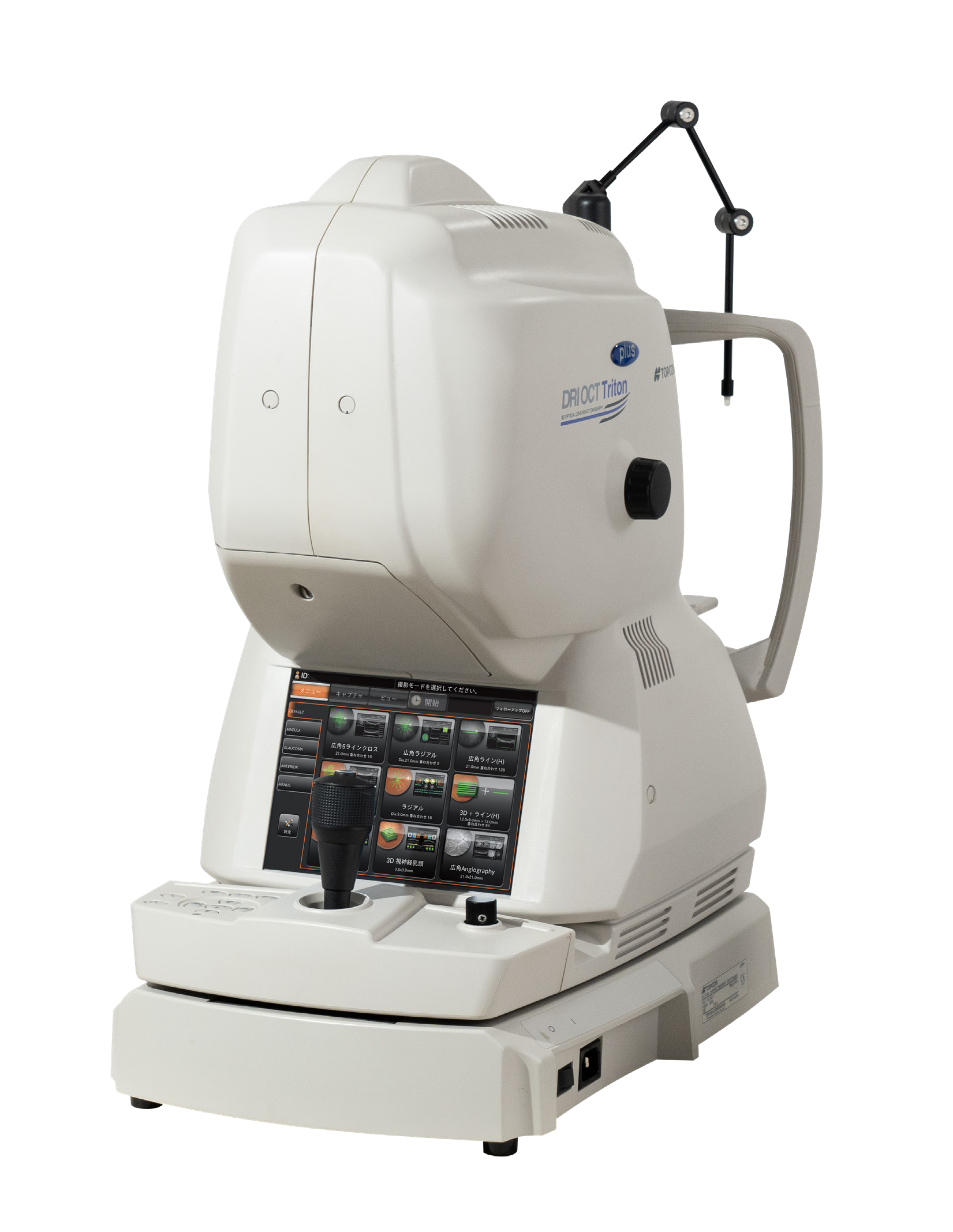

Производители разделяют эти функции по конфигурациям. Например, Topcon указывает FA и FAF для Triton Plus, отличая его от базового Triton. У TRC-50DX расширенная модификация имеет дополнительный набор режимов. Такие различия нужно проверять по конкретной модели и опциям, а не по общему названию семейства.
В мультимодальном архиве необходимо сохранять метку режима для каждого изображения. Нельзя объединять FA, FAF и бескрасительную OCTA под общей подписью «ангиография» без уточнения. Они показывают разные физические явления и требуют разной интерпретации.
| Режим | Источник контраста | Что важно не перепутать |
|---|---|---|
| FA | Флюоресценция введённого флюоресцеина | Временную динамику с неподписанным одиночным снимком |
| ICGA | Свечение другого красителя в соответствующем диапазоне | Совместимость фильтров и назначение режима |
| FAF | Собственная флюоресценция тканей | Считать её записью сосудистого прохождения красителя |
| Цветная фотография | Отражённый свет | Приписывать ей функции флюоресцентного канала |
| OCTA | Контраст движения при повторных ОКТ-сканах | Ожидать отображения утечки красителя |
Время — часть изображения
Ангиографическая серия имеет временную структуру. Для врача важно знать, когда относительно принятого начала отсчёта получен кадр. Если отметка введения и таймер камеры не согласованы, интерпретация последовательности ограничена. Вручную подписанное приблизительное время не всегда равно автоматически сохранённому событию.
Рабочий процесс должен предусматривать ясный порядок запуска таймера, переключения глаза и сохранения серий. Важно, чтобы персонал понимал, какой момент считается нулём и как отмечаются технические перерывы. Случайный сброс таймера или создание нового исследования в середине процедуры может нарушить связь кадров.
При экспорте временные данные должны сохраняться. Красивый набор JPEG без времени теряет часть диагностической ценности. Если медицинская система принимает только изображения, требуется согласованный способ передачи последовательности и метаданных. Проверку выполняют на тестовой серии до начала повседневной работы.
Фокус, поле и положение глаза
Качество сосудистого рисунка зависит от фокусировки и оптического выравнивания. Размытые края могут создавать ложное впечатление изменения контуров свечения. Неравномерное освещение, блики и ограничения видимости периферии также влияют на результат. Поэтому изменение изображения во времени оценивают вместе с качеством каждого кадра.
Поле съёмки определяет, какую область можно анализировать. Переход от узкого поля к широкому меняет масштаб и геометрию. Периферические участки могут иметь искажения, а монтаж нескольких изображений — границы сшивания. Количественная оценка площади требует понимания проекции и алгоритма, а не простого подсчёта пикселей на произвольном коллаже.
Если нужно сопоставить один участок в разные моменты, полезна регистрация изображений относительно анатомических ориентиров. Однако автоматическое совмещение тоже следует проверять. Ошибка выравнивания способна имитировать смещение границы или различие площади. Сохранение исходных кадров позволяет вернуться к данным без монтажной обработки.
Усиление и насыщение детектора
Повышение чувствительности помогает увидеть слабое свечение, но может усиливать фон. При чрезмерной экспозиции яркие участки насыщаются: детали внутри них теряются. Насыщенный белый участок не позволяет корректно оценивать все изменения интенсивности. Цифровое уменьшение яркости после съёмки не восстанавливает информацию, потерянную при насыщении.
Автоматическая настройка удобна, но способна менять визуальное представление между кадрами. При сравнении необходимо учитывать, одинаковы ли параметры или использовалась адаптивная обработка. Если программа выравнивает яркость, это не превращает серию в количественно калиброванную карту концентрации красителя.
Нельзя редактировать клинические изображения так, чтобы скрыть артефакт или подчеркнуть ожидаемую патологию. Допустимая обработка должна быть прослеживаемой и сохранять исходник. Для образовательной иллюстрации также важно не выдавать изменённую картинку за необработанные данные.
| Особенность кадра | Возможная техническая причина | Что проверить |
|---|---|---|
| Размытые границы | Фокус или движение | Резкость сосудов и соседние кадры |
| Резкое усиление яркости | Изменение чувствительности либо экспозиции | Настройки съёмки и насыщение |
| Тёмная область | Экранирование, ограничение освещения или иной фактор | Цветное изображение, оптические среды и повторные виды |
| Смещение участка | Движение глаза или ошибка совмещения | Анатомические ориентиры и исходные снимки |
| Неожиданная последовательность | Ошибка таймера или порядка файлов | Метаданные и журнал событий |
| Разная площадь на широком поле | Геометрия проекции и масштаб | Метод измерения, поле и коррекцию искажений |
Наблюдение и интерпретация должны быть разделены
Врач оценивает характер и динамику флюоресценции в клиническом контексте. Оборудование должно дать надёжную серию, но не подменять заключение. Один яркий участок может иметь разные объяснения, а тёмная зона не всегда означает отсутствие сосудистого заполнения. Оптическое экранирование и техническое качество необходимо учитывать.
Для описания важны изменение границ, распределение и последовательность, а не только абсолютная яркость. Если условия съёмки существенно менялись, это ограничивает сравнение. В заключении следует различать наблюдаемую особенность и предполагаемый механизм. Такой подход позволяет другому специалисту проверить вывод по сохранённой серии.
Отсутствие нужной фазы или области также является ограничением. Нельзя дополнять недостающие данные предположением, будто «обычно всё происходит именно так». Если серия неполная, это обозначают. Решение о достаточности исследования и дальнейших действиях принимает врач.
Мультимодальное сопоставление
FA может сопоставляться с цветной фотографией, ОКТ, OCTA и другими режимами. Каждый из них отвечает на свою часть вопроса. Структурная ОКТ помогает оценивать анатомию, OCTA — послойный контраст движения, а FA — временное распределение красителя. Их различия не обязательно являются противоречием.
Удобна система, сохраняющая координатную связь между изображениями. Но наличие общего экрана не гарантирует точное совмещение. Проверяют глаз, дату, поле и ориентиры. Особенно осторожно сопоставляют периферию и монтажные изображения, где геометрия может отличаться.
При передаче материалов консультанту полезно сохранять не только выбранную иллюстрацию, но и достаточную серию с временными отметками. Если отправлено одно позднее изображение без ранних кадров, консультант не может восстановить всю динамику. Полнота данных должна соответствовать поставленному вопросу.
Разбор: яркость увеличилась, но изменилось усиление
Учебная ситуация: на более позднем снимке участок выглядит заметно ярче. Врач рассматривает возможное изменение характера флюоресценции. При проверке параметров выясняется, что оператор увеличил чувствительность, а часть изображения достигла насыщения.
Сначала отделяют техническое изменение от временной динамики. Оценивают границы, фон, резкость и другие кадры с известными настройками. Увеличение яркости само по себе в этих условиях не доказывает определённого механизма. Насыщенный участок может быть непригоден для тонкого сравнения интенсивности.
Организационный вывод — сохранять параметры и обучать персонал распознавать насыщение. Цель состоит не в одинаковой яркости всех снимков любой ценой, а в сохранении информативной серии. Обработка после исследования не должна скрывать, что часть данных была потеряна при регистрации.
Разбор: серия экспортирована без временных отметок
Вторая учебная ситуация: отделение передаёт изображения в общую систему, где они сортируются по имени файла. Временные метки относительно начала исследования не сохраняются. После повторного открытия порядок кажется логичным, но фактически несколько кадров переставлены, а переключение глаза не обозначено.
Такой архив не позволяет надёжно анализировать динамику. Проверяют исходную базу камеры, идентификацию глаза и настоящий порядок регистрации. Если сведения сохранились, формируют корректный экспорт. Нельзя восстанавливать время по субъективной яркости кадра: это зависело и от настроек, и от оптических условий.
Для предотвращения ошибки тестируют интеграцию на учебной серии с известным порядком. Получатель должен увидеть тот же глаз, режим и время. Проверка обмена данными является частью приёмки ангиографической системы, а не необязательным дополнением после покупки.
Что учитывать при комплектации кабинета
Сначала определяют необходимые модальности и клинический поток. Камера с FA, расширенная система FA/ICGA и мультимодальная платформа имеют разный состав оптики и программ. Требования к архиву, полю и временной регистрации следует описать заранее. Название семейства недостаточно: проверяют конкретную модификацию и активные опции.
Рабочее место организуют с учётом медицинского протокола процедуры и готовности персонала. Аппаратная часть должна поддерживать наблюдение и удобное управление, но не заменяет клиническую оценку противопоказаний и готовность к возможным реакциям. Препарат, его применение и медицинские действия относятся к установленному порядку учреждения.
| Критерий | Что проверить при демонстрации | Что документировать |
|---|---|---|
| Модальности | FA, FAF, ICGA и их различия | Конкретные активные режимы |
| Временная серия | Запуск таймера, события и экспорт | Начало отсчёта и сохранение меток |
| Качество изображения | Фокус, фон и насыщение | Параметры и ограничения регистрации |
| Поле | Центральную область и периферию | Масштаб, проекцию и монтаж |
| Мультимодальность | Совмещение с ОКТ или фотографией | Координатную связь и идентификацию |
| Архив | Полную серию на втором рабочем месте | Форматы, доступ и резервное восстановление |
Регламент обслуживания должен включать оптику, источники света, фильтры и программную часть в соответствии с изготовителем. Загрязнение или неправильный режим способны ухудшать результат без явной ошибки запуска. После значимых изменений проверяют не только получение изображения, но и правильность его метаданных и экспорта.
Частые вопросы
Любая фундус-камера умеет выполнять FA?
Нет. Требуются соответствующие оптические фильтры, канал регистрации и программные функции. Возможности проверяют по точной модели и комплектации.
FA и аутофлюоресценция — одно и то же?
Нет. Источник контраста различается. Аутофлюоресценция не является записью прохождения введённого флюоресцеина. Метка модальности должна сохраняться в каждом файле.
Можно ли оценить динамику по двум снимкам без времени?
Возможности ограничены. Временная последовательность является частью исследования, а яркость зависит от настроек. Предпочтителен полный набор с корректными отметками.
OCTA полностью заменяет FA?
Нет. OCTA основана на движении и послойной визуализации, а FA — на распределении красителя во времени. Методы могут дополнять друг друга в зависимости от диагностического вопроса.
