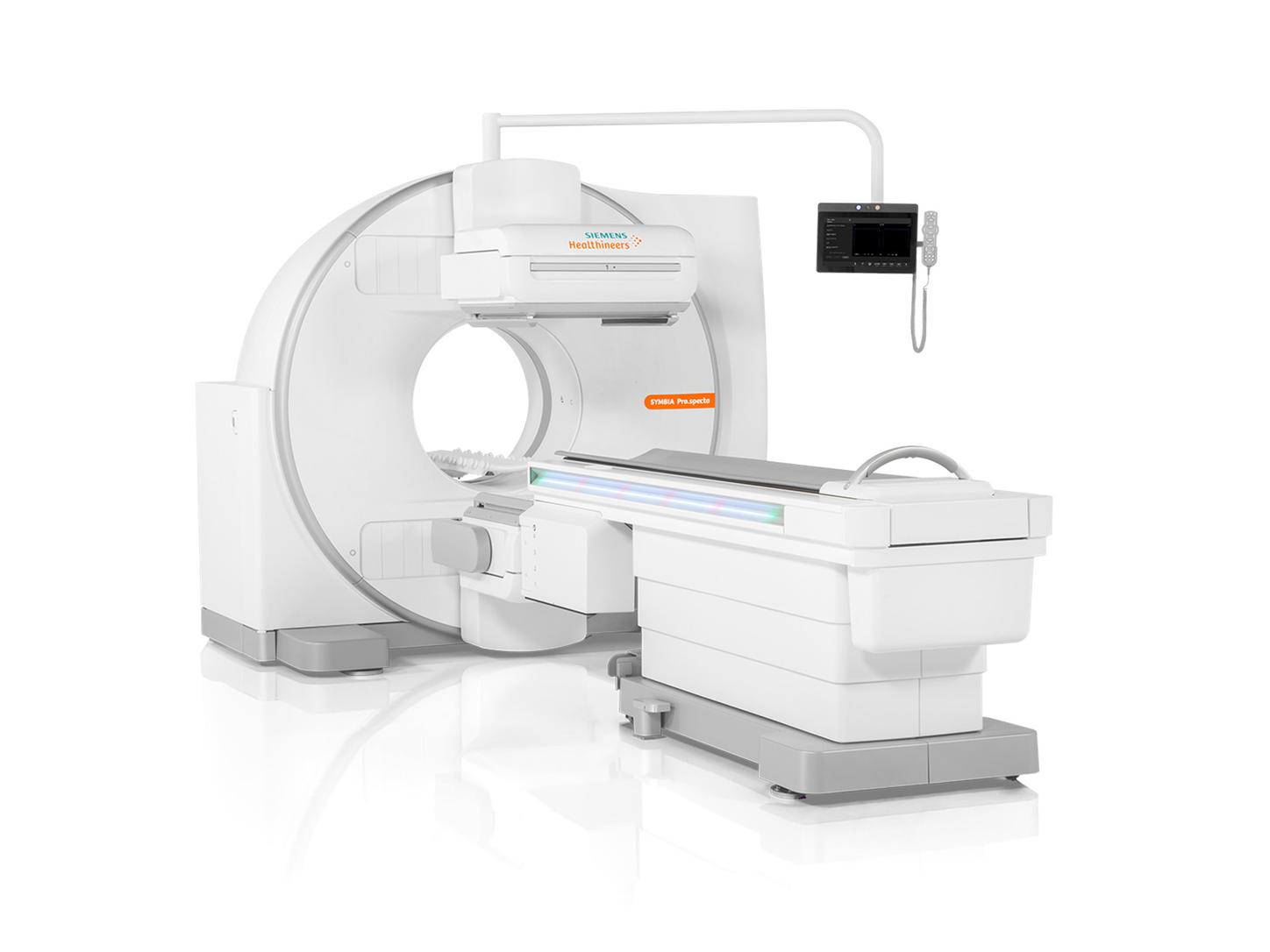

Что такое гамма-камера
Гамма-камера — оборудование ядерной медицины для регистрации гамма-излучения радиофармацевтического препарата в организме. Она позволяет получать изображения распределения препарата и, при соответствующей конфигурации, оценивать изменение сигнала во времени. В отличие от рентгеновской системы источник регистрируемого излучения расположен внутри исследуемого объекта.
ОФЭКТ, или однофотонная эмиссионная компьютерная томография, формирует трёхмерное распределение по проекционным данным. Международное обозначение SPECT описывает тот же принцип. ОФЭКТ/КТ объединяет эмиссионную часть с компьютерной томографией для анатомического сопоставления и предусмотренных коррекций. Эти понятия связаны, но не являются синонимами любого аппарата ядерной медицины.
Возможность планарной съёмки, динамического исследования или определённого томографического режима проверяют для конкретной системы. Некоторые специализированные конструкции предназначены для ограниченного набора задач; существуют и системы, эмиссионная часть которых рассчитана именно на томографический сбор. Поэтому название «современная гамма-камера» не гарантирует наличие всех исторически известных методов регистрации.
Детектор, коллиматор и электроника
В традиционной сцинтилляционной камере гамма-квант взаимодействует с кристаллом, возникающий свет регистрируется фотоприёмниками, а электроника оценивает положение и энергию события. Равномерность чувствительности, энергетические характеристики и точность определения координаты влияют на изображение. Нарушение стабильности одного звена может проявляться структурным артефактом.
Полупроводниковые детекторы, например на основе CZT, используют другой механизм преобразования энергии. Такие конструкции могут обеспечивать полезные особенности энергетического разрешения и геометрии. Однако само обозначение материала не определяет всю производительность: важны площадь, расположение модулей, коллимация, алгоритмы и назначение системы.
Коллиматор пропускает фотоны определённых направлений и тем самым помогает связать зарегистрированное событие с областью объекта. За это приходится платить потерей значительной части доступных фотонов. Размер и длина каналов, толщина перегородок и геометрия создают компромисс между чувствительностью и разрешением. Коллиматор нельзя считать универсальной механической насадкой.
В разных конструкциях используются параллельные каналы, отверстия специальной геометрии и другие варианты коллимации. Предусмотренная совместимость зависит от энергии излучения, задачи и детектора. Неподходящая коллимация способна привести к проникновению через перегородки и ухудшению изображения. Конкретный выбор выполняют по документации и профессиональному протоколу, а не по внешнему сходству аксессуара.
Механика перемещает детекторы или организует обзор другими предусмотренными средствами. У многодетекторных систем траектория может существенно отличаться от привычного вращения двух плоских головок. При сравнении важно понимать, какие измерительные направления и области реально доступны, как поддерживается безопасное расстояние и какие ограничения имеет стол.
Варианты оборудования и данных
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Планарная гамма-камера | Регистрирует двумерную проекцию распределения активности. | Доступные статические и динамические режимы конкретной конфигурации. |
| ОФЭКТ | Реконструирует объём из проекционных измерений. | Геометрию сбора, область обзора, коррекции и программные приложения. |
| ОФЭКТ/КТ | Объединяет эмиссионную регистрацию и рентгеновскую томографию. | Назначение КТ-части, совмещение, карты ослабления и экспорт серий. |
| Специализированная система | Оптимизирует конструкцию для определённой области или задачи. | Необходимые ограничения позиционирования и отсутствие неподдерживаемых режимов. |
| Многодетекторная CZT-система | Использует полупроводниковые модули и специальную геометрию. | Поддерживает ли она требуемые исследования, а не предполагать универсальность. |
Энергетическое окно и статистика
Энергетическое окно задаёт диапазон принимаемых событий вокруг определённой области спектра. Его назначение — отбирать события, подходящие для измерения, в условиях конечного энергетического разрешения. Широкое окно может пропускать больше нежелательных событий, а слишком узкое — исключать полезные. Универсальной настройки для всех радионуклидов и аппаратов нет.
Если система поддерживает несколько энергетических окон или несколько радионуклидов, это требует предусмотренной методики и обработки. Наличие нескольких чисел в меню не подтверждает возможность любого сочетания. Энергетические перекрытия и рассеяние могут влиять на разделение сигналов, поэтому важна проверенная реализация конкретного приложения.
Количество зарегистрированных событий связано с статистической устойчивостью изображения. При недостаточной статистике растёт шум и уменьшается надёжность отдельных оценок. Но увеличение длительности не всегда решает проблему: движение пациента за более долгий интервал может создать другой вид ошибки. Производительность оценивают как баланс качества, устойчивости и рабочего маршрута.
При высокой скорости счёта электроника имеет ограничения: часть событий может теряться или обрабатываться некорректно без соответствующих компенсаций. Поэтому паспортная чувствительность и поведение при высокой загрузке — разные характеристики. В техническом сравнении нужно видеть условия измерения и применяемые коррекции.
Размер пикселя изображения также не равен физическому разрешению. Коллиматор, расстояние до объекта, свойства детектора и реконструкция ограничивают детализацию. Большая матрица перераспределяет доступные данные по большему количеству элементов и может изменить вид шума, не создавая новых зарегистрированных событий.
Реконструкция и гибридная система
ОФЭКТ-реконструкция использует проекции, полученные с разных направлений. Несоответствие геометрии, движение и неравномерность детектора способны преобразоваться в артефакты объёмного изображения. В частности, ошибка, малозаметная на одной проекции, может приобрести характерную пространственную структуру после обработки.
Коррекция ослабления учитывает, что фотоны проходят через ткани с разной вероятностью достижения детектора. В гибридной системе для этого могут использоваться КТ-данные. Необходимо соответствие положения тела между измерениями; иначе карта коррекции относится к другой геометрии. КТ при этом остаётся самостоятельной рентгеновской подсистемой со своими ограничениями.
Коррекция рассеяния и моделирование отклика системы зависят от конкретного алгоритма. Они способны улучшать пригодность данных, но не делают любое изображение количественно достоверным автоматически. Настройки реконструкции, число итераций и последующая фильтрация влияют на внешний вид и измеряемые характеристики. Их нельзя менять без учёта задачи сопоставления.
Количественная ОФЭКТ требует согласованной калибровки и корректной измерительной цепочки. Возможность вывести активность или иной показатель на экран должна быть подтверждена для нужной конфигурации и применения. Привычная яркость изображения не является единицей активности, а произвольная цветовая шкала не заменяет количественный анализ.
Совмещённая визуализация облегчает пространственное сопоставление, однако ошибка регистрации может создать ложное впечатление локализации. Поэтому рабочая станция должна обеспечивать доступ к исходным данным и инструментам оценки совмещения. Итоговое заключение формируется специалистом с учётом ограничений метода.
Параметры, которые сравнивают вместе
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Системное разрешение | Включает влияние коллиматора, расстояния и детектора. | Методику измерения и расстояние до источника. |
| Чувствительность | Определяет регистрацию событий при заданных условиях. | Коллиматор, энергию и геометрию испытания. |
| Энергетическое разрешение | Влияет на различение событий по энергии. | Радионуклид, стабильность и характеристики всей системы. |
| Равномерность | Описывает однородность отклика в проверяемой области. | Предусмотренные коррекции и результаты программы качества. |
| Область обзора | Определяет доступный анатомический охват. | Не только размер детектора, но и позиционирование, движение и программные ограничения. |
| КТ-модуль | Даёт анатомические данные и основу некоторых коррекций. | Фактически установленные возможности и назначение каждого режима. |
Критерии выбора для службы ядерной медицины
Начинают с перечня исследований и соответствующих радиофармпрепаратов. Для универсального отделения и специализированного кабинета требования к режимам, коллиматорам и позиционированию могут различаться. Этот перечень должен предшествовать сравнению брендов и числа детекторов.
Затем определяют требования к количественным задачам и повторным исследованиям. Если важна сопоставимость результатов во времени, проверяют калибровку, сохранение параметров обработки и доступность исходных данных. Обновления программ должны сопровождаться оценкой влияния на измерения, а не только установкой новой версии интерфейса.
Третий критерий — доступность пациента и безопасность механики. Учитывают размер прохода, высоту стола, нагрузку, диапазоны перемещения, расположение детекторов и разрешённые принадлежности. Общая грузоподъёмность не описывает все допустимые положения и нагрузки, поэтому требуется документация конкретной системы.
Четвёртый критерий — полный рабочий процесс. В него входят обращение с препаратами, подготовка, регистрация, обработка и выдача результатов. Пропускная способность сканера должна соответствовать помещениям и персоналу. В противном случае техническое ускорение одного этапа не улучшит работу службы.
Пятый критерий — контроль качества и обслуживание. Заранее определяют необходимые средства проверки, периодичность по применимым требованиям, обязанности персонала и сервисную поддержку. Возможность выполнить проверку должна быть обеспечена на практике: наличие пункта в инструкции без оснащения не создаёт программу качества.
Шестой критерий — информационная интеграция. Проверяют передачу разных серий, обозначение радионуклида и времени, рабочие списки, доступ к реконструкциям и архив. Нужна возможность воспроизвести путь данных и отличить исходную серию от производной обработки.
Разбор типичных ситуаций
Ситуация: на томографических срезах появилась кольцевая или повторяющаяся структура. Это не следует сразу объяснять анатомией. Возможны нарушения равномерности, калибровки или реконструкции. Проверяют техническую историю и предусмотренные контрольные данные. Продолжение работы с известным артефактом без оценки может сделать последующие исследования непригодными.
Ситуация: отделение сравнивает две системы с разными коллиматорами и видит преимущество по чувствительности. Такое сравнение неполно без оценки разрешения и условий испытания. Более чувствительная конфигурация может реализовывать другой компромисс. Требуется сопоставление для одной задачи, а не выбор максимального числа из разных таблиц.
Ситуация: после реконструкции изображение выглядит контрастнее. Изменение может быть результатом фильтра, числа итераций или шкалы отображения. Необходимо отделить визуальное впечатление от измерительной достоверности. Для количественного наблюдения особенно важно сохранить сведения о обработке.
Ситуация: приобретается новая кольцевая или многомодульная система взамен двухдетекторной камеры. Нельзя считать, что все старые планарные режимы автоматически доступны. Перечень задач проверяют по каждому приложению и конфигурации. При необходимости меняется организация работы, но это должно быть осознанным решением до установки.
Частые ошибки при оценке оборудования
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Считать ОФЭКТ и ПЭТ взаимозаменяемыми | Методы используют разную регистрацию и радиофармпрепараты. | Определять клиническую задачу и тип службы. |
| Выбирать CZT только по названию материала | Материал не описывает геометрию, коллимацию и приложения. | Сравнивать полную систему в требуемом режиме. |
| Считать все камеры универсальными | Специализированная конструкция может не поддерживать планарные задачи. | Проверять список режимов в документации. |
| Менять обработку без фиксации | Результаты повторных исследований становятся менее сопоставимыми. | Сохранять параметры и оценивать изменения. |
| Игнорировать коллиматор | Он определяет существенную часть системных характеристик. | Проверять назначение, совместимость и физическое состояние. |
Частые вопросы
Гамма-камера сама облучает пациента? Эмиссионный детектор регистрирует излучение препарата. В гибридной ОФЭКТ/КТ имеется также рентгеновская часть, которая создаёт отдельное излучение. Поэтому оценка исследования учитывает его фактический состав.
ОФЭКТ всегда включает КТ? Нет. Томографическая эмиссионная система может работать без встроенного рентгеновского томографа. Наличие и возможности КТ проверяют отдельно.
Чем ОФЭКТ отличается от ПЭТ? В ОФЭКТ регистрируются одиночные фотоны с предусмотренной коллимацией, а ПЭТ использует регистрацию совпадений аннигиляционных событий. Это разные физические подходы, которые нельзя сравнивать только по размеру гентри.
Больше головок всегда лучше? Количество детекторов само по себе не определяет пригодность. Важны покрытие, чувствительность, разрешение, коллимация и поддерживаемые исследования. Специализированная геометрия может быть эффективной для своей задачи и ограниченной для другой.
Можно ли пользоваться только совмещённым изображением? Для профессиональной оценки может потребоваться просмотр исходных эмиссионных и КТ-серий, а также проверка регистрации. Цветовое наложение — один из инструментов, а не замена исходным данным.
Почему необходимы технические проверки? Дрейф энергетики, неоднородность отклика и ошибки геометрии могут влиять на результат до появления явного отказа. Регулярная программа качества помогает выявлять такие изменения и документировать состояние оборудования.
