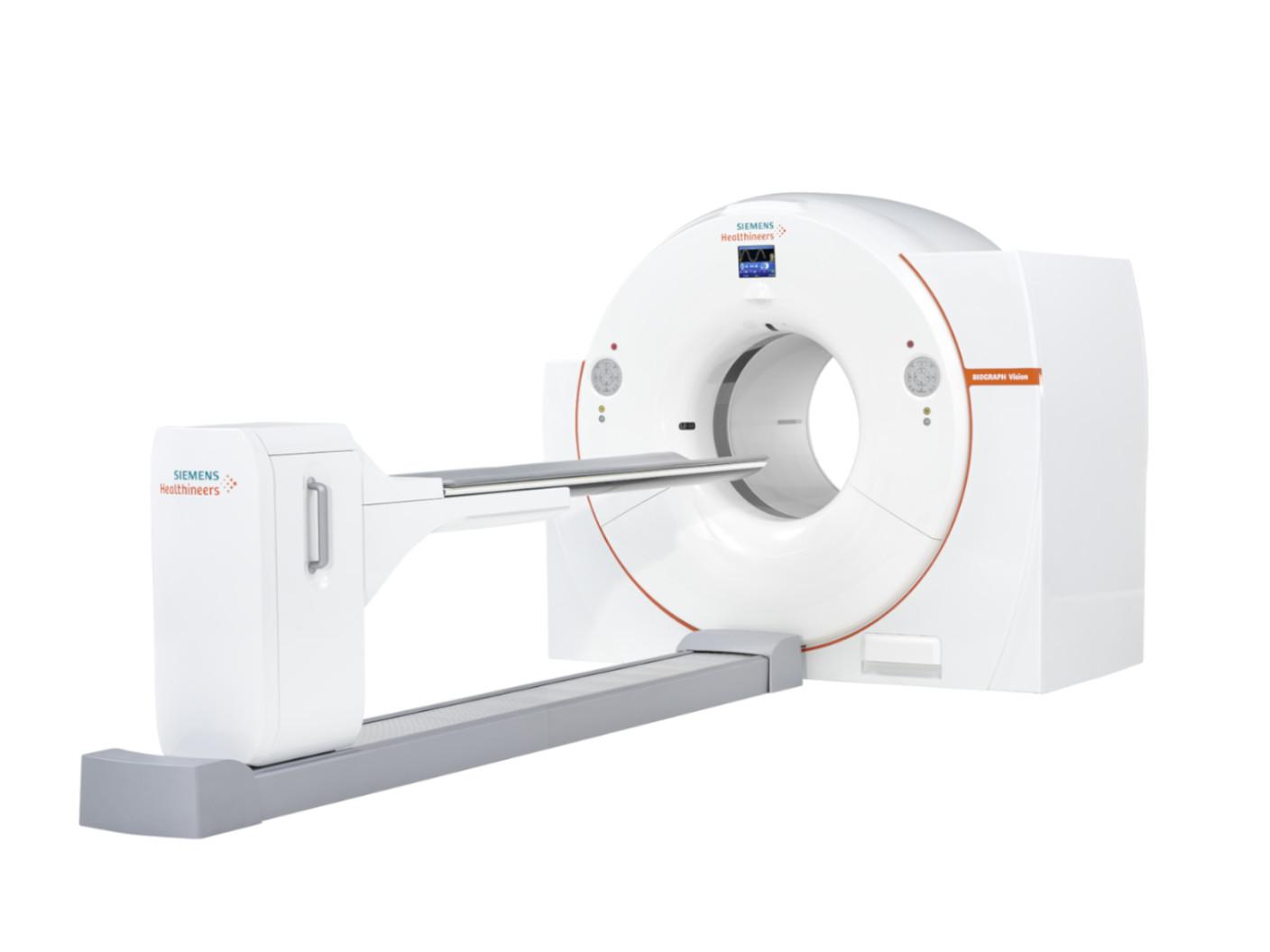

Что такое ПЭТ/КТ-томограф
ПЭТ/КТ-томограф — гибридная система, которая объединяет позитронно-эмиссионную и компьютерную томографию. ПЭТ регистрирует распределение радиофармацевтического препарата, а КТ предоставляет анатомическую информацию и данные для коррекции ослабления излучения. Совмещение позволяет сопоставлять функциональный сигнал с анатомией, но не превращает два измерения в один и тот же физический процесс.
Источником ПЭТ-сигнала служит введённый радиофармпрепарат, содержащий позитрон-излучающий радионуклид. После взаимодействия позитрона с электроном возникают фотоны аннигиляции. Система регистрирует пары событий, удовлетворяющие условиям временного и энергетического отбора. Рентгеновская трубка КТ к образованию этих событий отношения не имеет.
Назначение исследования определяется выбранным препаратом и клиническим вопросом. Одинаковый аппарат может использоваться в разных направлениях, если это предусмотрено его назначением, программным обеспечением и организацией службы. Нельзя приписывать всем исследованиям ПЭТ одинаковую биологическую специфичность или считать любой участок накопления признаком определённого заболевания. Здесь рассматриваются оборудование и качество данных, а не правила назначения и интерпретации исследования.
Как формируется изображение
Кольцевой детекторный блок окружает область исследования. В распространённых системах сцинтилляционные кристаллы преобразуют энергию гамма-квантов в свет, а фотоприёмники переводят световой сигнал в электрический. Конструкция кристаллов, оптическая связь и электроника влияют на энергетическое и временное разрешение, чувствительность и устойчивость регистрации.
Два зарегистрированных события позволяют определить линию ответа между элементами детектора. Это ещё не координата источника: без дополнительной информации событие может относиться к разным точкам вдоль линии. Реконструкция использует множество таких измерений, модель системы и коррекции. На результат влияют статистика, движение и выбранный алгоритм, поэтому изображение нельзя оценивать только по размеру матрицы.
TOF, или время пролёта, использует небольшую разницу времени регистрации двух фотонов, чтобы уточнить вероятностное положение события вдоль линии ответа. Улучшение временного разрешения может повысить эффективность использования данных. Однако TOF не устраняет ограничений пространственного разрешения и не позволяет автоматически перенести показатели одного аппарата на другой.
КТ и ПЭТ обычно выполняются последовательно с перемещением одного стола. Анатомия может измениться между этапами из-за дыхания, движения или положения органов. Поэтому внешне точное наложение цветового слоя не гарантирует правильной регистрации. Система должна предоставлять средства проверки совмещения и исходные серии, необходимые специалисту для оценки возможной ошибки.
Ключевые части системы
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| ПЭТ-детекторы | Регистрируют события аннигиляционного излучения и формируют измерительные данные. | Тип преобразователей, аксиальное поле обзора и показатели, измеренные по сопоставимой методике. |
| КТ-подсистема | Создаёт анатомические изображения и карту для коррекции ослабления. | Какие задачи КТ предусмотрены конфигурацией и какие приложения входят в поставку. |
| Стол и позиционирование | Обеспечивают воспроизводимое перемещение пациента между измерениями. | Нагрузку, диапазон движения, доступность и ограничения принадлежностей. |
| Реконструкция | Преобразует зарегистрированные данные в изображения с коррекциями. | Доступные алгоритмы, версии, сохранение настроек и возможность сопоставления исследований. |
| Рабочая станция | Поддерживает просмотр, совмещение и количественный анализ. | Лицензии, экспорт результатов, доступ к исходным сериям и взаимодействие с архивом. |
Какие параметры действительно важны
Аксиальное поле обзора описывает протяжённость области, которую ПЭТ-система охватывает вдоль тела за одну позицию или соответствующий участок движения стола. Более длинное поле способно изменить чувствительность и организацию сбора данных. Оно не тождественно диаметру отверстия гентри и не означает, что все пациенты обследуются целиком без перемещения.
Чувствительность характеризует способность системы регистрировать события при заданных условиях. Сравнение требует одинаковой методики испытаний и понимания конфигурации. Процентные преимущества из рекламного примера нельзя превращать в универсальное сокращение активности препарата или времени исследования: итог зависит от задачи, пациента и требований к качеству.
Пространственное разрешение описывает различимость мелких структур в определённых условиях измерения. Размер вокселя реконструкции может быть меньше эффективного разрешения, но это не создаёт недостающую информацию. Для небольших объектов существенен эффект частичного объёма: измеренное распределение зависит не только от истинной активности, но и от размера и формы объекта относительно характеристик системы.
Временное разрешение TOF обычно выражается характеристикой разброса времени регистрации совпадений. Это не длительность исследования и не частота кадров. Для сравнения нужны указанное определение, условия испытаний и версия системы. Аналогично число срезов КТ не раскрывает автоматически её пригодность для любого специализированного протокола.
Рабочая производительность включает не только время сбора данных. Значение имеют подготовка, доставка препарата, интервалы ожидания, перемещение, реконструкция, контроль качества и доступность персонала. Более быстрый сканер не устранит узкое место в другом помещении. Поэтому расчёт нагрузки строят по всему маршруту, а не по минимальному времени одного демонстрационного исследования.
Паспортный показатель и его ограничения
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Аксиальное поле обзора | Определяет продольный охват детекторной системы. | Не путать с диаметром гентри или длиной КТ-сканирования. |
| Чувствительность | Зависит от геометрии и регистрации событий. | Сопоставлять одинаковые испытания, а не рекламные клинические проценты. |
| TOF-разрешение | Уточняет локализацию вдоль линии ответа. | Не трактовать как прямое пространственное разрешение или гарантию одинаковой дозы. |
| Размер вокселя | Задаёт дискретизацию реконструированного объёма. | Отдельно оценивать шум, разрешение и эффект частичного объёма. |
| КТ-конфигурация | Определяет возможности рентгеновской части. | Проверять установленное оборудование и лицензии, а не только название платформы. |
| Количественные показатели | Зависят от измерений, коррекций и метаданных. | Проверять калибровку, синхронизацию времени и воспроизводимость всей цепочки. |
Коррекции и количественная оценка
Часть фотонов рассеивается или поглощается до достижения детектора. Кроме того, система регистрирует случайные совпадения и работает в условиях конечной пропускной способности электроники. Для получения пригодных данных применяются коррекции ослабления, рассеяния, случайных событий и других факторов в соответствии с реализацией изготовителя. Наличие коррекции не означает, что её результат всегда свободен от артефактов.
Карта ослабления, рассчитанная по КТ, должна соответствовать положению тела во время ПЭТ. Металлические предметы, особенности КТ-реконструкции и несовпадение анатомии могут повлиять на исправленные изображения. При сомнительном результате полезность сопоставления скорректированных и нескорректированных серий определяется профессиональной оценкой, а не простым правилом «более яркий слой лучше».
SUV — стандартизованный показатель накопления, а не прямое измерение биологического диагноза. Его значение зависит от корректности введённых данных, определения нормировки, активности, времени, калибровки и обработки. Разные методы нормировки не взаимозаменяемы без оговорок. Для динамического наблюдения важна сопоставимость условий, а не только одинаковая подпись SUV в интерфейсе.
Часы томографа, системы учёта активности и информационных систем должны быть согласованы. Ошибка времени особенно существенна там, где данные пересчитываются с учётом радиоактивного распада. Проверка единиц и идентификаторов столь же важна, как проверка изображения. Некорректное числовое поле может остаться незаметным на красивой картинке.
Новая реконструкция или обновление программного обеспечения способны изменить измеряемые характеристики. Поэтому улучшение визуального качества нельзя автоматически считать сохранением количественной эквивалентности. При изменениях требуется документированная оценка и профессиональное решение о сопоставимости предыдущих исследований.
Как выбирать систему под задачи отделения
Первый критерий — профиль службы. Нужно определить предполагаемые направления исследований, препараты, объём работы и требования к количественной оценке. Это позволяет сформировать требования к ПЭТ-части, КТ, рабочим станциям и программным приложениям без покупки функций, которые не будут использоваться.
Второй критерий — измерительная производительность. Сравнивают не отдельные рекордные числа, а совокупность чувствительности, разрешения, устойчивости коррекций и качества в заданных условиях. Демонстрация должна сопровождаться описанием конфигурации и обработки. Иначе различие изображений может объясняться настройками, а не преимуществом оборудования.
Третий критерий — инфраструктура. ПЭТ/КТ требует согласованного проекта помещений, радиационной защиты, обращения с радиофармпрепаратами, электропитания и инженерных коммуникаций. Потребности определяются конкретной моделью и организацией деятельности. Компактное гентри не означает, что весь комплекс помещается в обычном рентгеновском кабинете.
Четвёртый критерий — интеграция и данные. Проверяют рабочие списки, корректность идентификации, передачу серий и количественных результатов, доступ специалистов и архивирование. ПЭТ, КТ и совмещённые изображения должны сохраняться так, чтобы последующий просмотр не зависел от случайного экспортированного снимка экрана.
Пятый критерий — жизненный цикл. Важны программа контроля качества, доступность сервиса, обновлений, запасных частей и поддержка обучения. Возможность будущего расширения подтверждают документацией для конкретной установленной конфигурации. Обещание модернизации семейства не гарантирует её применимость к каждому экземпляру.
Разбор рабочих ситуаций
Ситуация: после смены алгоритма изображения стали менее шумными, а количественные значения изменились. Это не повод автоматически исправлять старые результаты или считать новые ошибочными. Сначала выясняют версию реконструкции, параметры, использованные коррекции и условия калибровки. Затем оценивают сопоставимость на предусмотренных для этого данных. Важно сохранить описание изменения в истории системы.
Ситуация: ПЭТ-сигнал и граница органа на КТ не совпадают. Причина может быть связана с движением или различным дыхательным положением между этапами, а не с неисправностью детектора. Проверяют исходные серии, регистрацию и условия выполнения. Автоматическое совмещение является инструментом, результат которого нужно оценивать.
Ситуация: отделение приобрело более чувствительную систему, но очередь не сократилась. Анализируют полный маршрут: подготовку, поступление препарата, помещение ожидания, оформление и обработку. Аппаратная скорость помогает только там, где именно сбор данных ограничивал пропускную способность. Организационную проблему нельзя решить одной паспортной характеристикой.
Ситуация: одинаковый показатель SUV получен в разных учреждениях. Без сведений о нормировке, времени, калибровке и реконструкции численное совпадение не доказывает эквивалентность. Для обмена важно передавать исходные медицинские данные и описание методики, а не только итоговую таблицу.
Ошибки технического сравнения
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Выбирать только по размеру вокселя | Мелкая сетка не равна высокой измерительной детализации. | Сопоставлять разрешение, шум и условия реконструкции. |
| Переносить демонстрационное время на всех пациентов | Пример отражает определённую задачу и условия. | Оценивать профессионально согласованный рабочий сценарий. |
| Игнорировать КТ-часть | Гибридная система содержит две разные измерительные подсистемы. | Определять необходимые функции каждой части. |
| Считать SUV универсально сопоставимым | На него влияет вся измерительная и информационная цепочка. | Проверять нормировку, метаданные, калибровку и обработку. |
| Не учитывать инфраструктуру препарата | Работа сканера зависит от организации радионуклидной службы. | Планировать помещения, логистику и персонал вместе с оборудованием. |
Частые вопросы
ПЭТ/КТ и КТ — одно исследование? Нет. Они основаны на разных источниках сигнала и дают разную информацию. В гибридном аппарате их результаты согласуются пространственно, но назначение каждой части и требования к ней сохраняются.
Что означает цифровой ПЭТ? Обычно термин относится к реализации фотодетектирования и электроники, однако конкретное значение нужно уточнять у изготовителя. Само слово не описывает все характеристики системы и не заменяет сопоставимых испытаний.
Можно ли оценить качество по яркости цветовой карты? Нет. Отображение зависит от шкалы и окон просмотра. Изменение палитры не меняет исходную измеренную информацию, а привлекательный вид не подтверждает корректность количественного анализа.
ПЭТ/КТ всегда требует контрастного усиления КТ? Это не универсальное свойство оборудования. Состав исследования определяется специалистами по клинической задаче и допустимым протоколам. Наличие инжектора не означает его обязательного применения.
Почему важна документация реконструкции? Она помогает понять, как получено изображение, и оценить сопоставимость. Для повторных исследований сведения о версии и обработке могут быть столь же значимы, как название томографа.
Можно ли заменить контроль качества клиническими снимками? Нет. Изображения пациентов не заменяют предусмотренную программу проверки системы. Технический контроль, обслуживание и профессиональная интерпретация выполняют разные задачи.
