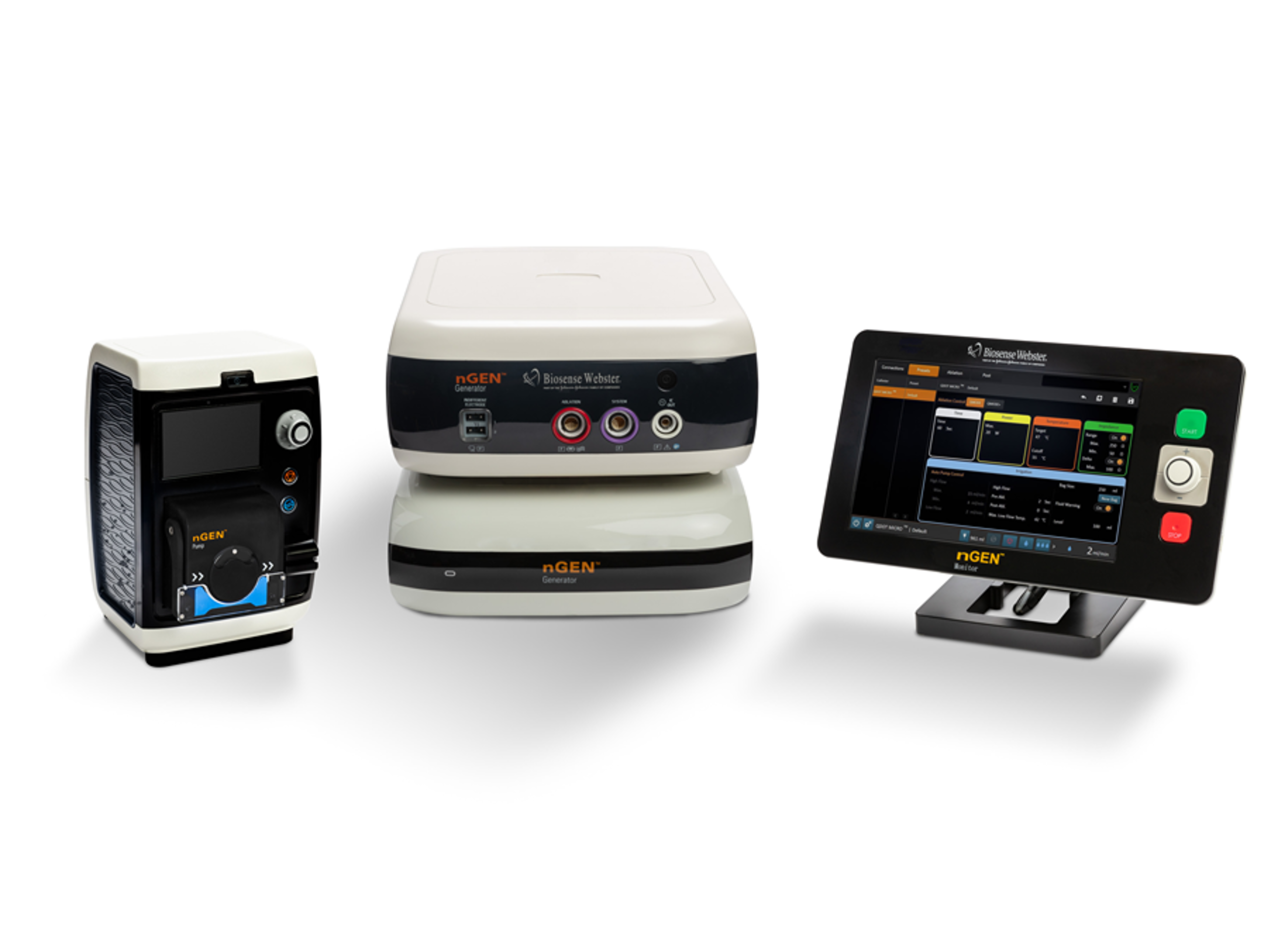

Генератор радиочастотной катетерной абляции — источник управляемой электрической энергии, работающий в составе системы с совместимым катетером и принадлежностями. Он регулирует подачу энергии, получает предусмотренные сигналы обратной связи и документирует параметры воздействия. Устройство предназначено для специализированной электрофизиологической лаборатории; его характеристики оценивают вместе с катетером, ирригационной системой и способом регистрации, а не отдельно по максимальной мощности.
Радиочастотная абляция использует тепловое действие высокочастотного тока в тканях. Она отличается от импульсно-полевой абляции, криоабляции и лазерного воздействия физическим механизмом и требованиями к контуру. Совпадение клинической области применения не делает генераторы и расходные материалы взаимозаменяемыми. В этой статье рассматривается именно радиочастотная катетерная система без назначения режимов лечения.
Электрический контур и образование тепла
В распространённой монополярной конфигурации ток проходит от активного электрода катетера через ткани к возвратному электроду. На распределение энергии влияют геометрия контакта, электрические свойства среды и состояние соединений. Генератор контролирует электрические параметры своего контура, но не видит напрямую всю пространственную картину температуры в ткани.
Нагрев вблизи электрода связан с прохождением тока, а дальнейшее распространение тепла — с теплопроводностью и отводом тепла окружающей средой. Поэтому одинаковая электрическая мощность не создаёт автоматически одинаковый объём воздействия. Контакт, кровоток, ирригация, длительность и геометрия электрода изменяют тепловые условия. Номинал генератора не является непосредственным размером формируемого повреждения.
Возвратный электрод входит в электрическую цепь и должен соответствовать предусмотренной системе. Его состояние и соединение нельзя считать второстепенными только потому, что основной интерес направлен на внутрисердечный катетер. Использование неподтверждённого переходника или расходного материала может изменить условия работы контура и нарушить предусмотренный контроль безопасности.
Мощность, температура и импеданс
Мощность характеризует скорость передачи электрической энергии, длительность — время воздействия, а суммарная энергия связывает эти величины во времени. Ни один из этих параметров по отдельности не описывает окончательное состояние ткани. Даже одинаковая интегральная энергия может быть передана с различным временным профилем и в неодинаковых условиях охлаждения.
Температурный датчик измеряет температуру в определённом месте катетера. Его показание не равно максимальной температуре во всех прилежащих тканях. Особенно важно учитывать охлаждение электрода: низкое показание датчика при ирригации не доказывает отсутствие более выраженного нагрева в глубине. Конкретные алгоритмы управления используют данные датчиков в пределах испытанной конструкции и не должны переноситься на другой катетер.
Импеданс представляет электрическую характеристику измеряемого контура. Он зависит от контакта, свойств среды, положения и состояния соединений. Изменение импеданса может быть важным сигналом для оператора и алгоритма, но не имеет единственного объяснения. При интерпретации учитывают, где и каким способом измеряется импеданс: локальная характеристика и общий импеданс контура не являются одной величиной.
| Параметр | Что он описывает | Чего он не показывает непосредственно |
|---|---|---|
| Мощность | Скорость передачи электрической энергии в пределах измерения системы | Размер и глубину окончательного воздействия в ткани |
| Длительность | Время выбранного этапа подачи энергии | Однородность контакта на всём протяжении этапа |
| Температура катетера | Состояние области расположения датчика | Полное температурное поле и максимальную температуру в глубине |
| Импеданс | Электрические свойства измеряемого пути | Единственную причину изменения или доказанный результат воздействия |
| Контактная сила | Механическое взаимодействие в поддерживаемом катетере | Площадь контакта и одинаковые тепловые условия во всех положениях |
| Ирригационный поток | Подачу жидкости через предусмотренную систему | Фактическое распределение охлаждения во всех тканях |
Обратная связь и режимы управления
Генератор может регулировать подачу энергии с учётом заданных ограничений и поступающих измерений. В разных системах используются различные схемы управления, в том числе ориентированные на мощность или температуру. Название режима не заменяет изучения алгоритма: важно знать, какие датчики участвуют, какие ограничения действуют и какие катетеры разрешены.
Автоматическое ограничение мощности не означает, что система самостоятельно выбирает клиническую стратегию. Алгоритм выполняет определённую техническую задачу в заданной конфигурации. Если сигнал датчика недостоверен, связь нарушена или комплект не соответствует инструкции, интерпретация результата меняется. Поэтому сообщения об ошибках и ограничения совместимости нельзя рассматривать как формальные препятствия, которые следует обходить.
В некоторых платформах поддерживаются специализированные режимы повышенной мощности или сокращённой длительности. Их нельзя воспроизводить на другом генераторе простым копированием числа с экрана. Такие режимы связаны с конструкцией катетера, измерениями, охлаждением и программным алгоритмом. Техническое описание должно указывать разрешённую систему целиком, а не изолированный предел мощности.
Ирригация как управляемая часть системы
Ирригационный насос обеспечивает подачу жидкости через совместимый катетер. В интегрированной конфигурации генератор и насос обмениваются управляющими сигналами, однако физическая связь не отменяет проверки расходной линии. Перегиб, неправильная установка трубки, воздух или несоответствующий набор могут нарушить фактический поток независимо от того, что отображается команда на экране.
Следует различать установленный поток, команду насосу и наличие жидкости в предусмотренном тракте. Возможности контроля этих состояний зависят от конструкции. Нельзя приписывать каждой модели автоматическое распознавание всех вариантов окклюзии или утечки. Перечень контролируемых ситуаций и порядок реакции определяются инструкцией конкретной системы.
Совместимость включает тип трубки, кассеты, соединителя, катетера и управляющего кабеля. Одинаковая форма внешнего штуцера не подтверждает допустимость замены. Одноразовые компоненты применяют в соответствии с назначением и маркировкой; очистка не превращает их в валидированные многоразовые принадлежности. При комплектации лаборатории необходимо учитывать весь расходный контур, а не только наличие насоса.
Связь с картированием и регистрацией
Интеграция с электроанатомической системой позволяет передавать параметры воздействия и связывать их с пространственными метками. При этом метка на карте представляет запись события или выполнение условий алгоритма. Она не является непосредственным изображением ткани после воздействия. Для корректного анализа сохраняют сведения о том, какие параметры действительно измерялись и какие были вычислены.
Регистрационный комплекс документирует электрические сигналы и временные события. Во время подачи радиочастотной энергии возможны помехи и особенности отображения. Качество электрограммы в этот момент оценивают с учётом конфигурации фильтров, защиты входов и интерфейсов. Сигнал на экране не должен интерпретироваться вне контекста работающего энергетического оборудования.
Обмен данными между устройствами требует подтверждённой совместимости версий. Обновление одного компонента может менять доступность функций или формат взаимодействия. Поэтому в инвентарном описании лаборатории фиксируют не только модели, но и программные версии, кабели интеграции и разрешённые сочетания. Это облегчает сервисную диагностику и предотвращает ошибочное предположение, что все устройства одной марки автоматически совместимы.
| Ситуация | Возможное техническое объяснение | Что следует проверить по документации |
|---|---|---|
| Мощность ограничивается раньше ожидаемого | Сработало температурное, импедансное или иное ограничение | Какой параметр вызвал ограничение и соответствует ли комплект разрешённому |
| Температура выглядит низкой | Датчик охлаждается и измеряет локальную область катетера | Где расположен датчик и как его показание используется алгоритмом |
| Поток на экране задан, но тракт вызывает сомнение | Команда насоса не описывает все механические состояния линии | Установку расходного набора и предусмотренные средства контроля |
| Импеданс резко меняется | Изменились контакт, соединение или электрическая среда | Состояние цепи и смысл измеряемого импеданса |
| На карте нет метки события | Нарушен обмен либо не выполнены условия алгоритма метки | Интерфейс, версии и критерии регистрации события |
| После замены катетера недоступен режим | Новая модель не входит в разрешённую конфигурацию | Матрицу совместимости вместо попытки обхода ограничения |
Приёмка и техническое обслуживание
Приёмка включает идентификацию генератора, насоса, катетеров, кабелей и программных модулей. Комплект должен соответствовать заявленной конфигурации, включая вспомогательные принадлежности. Наличие на складе генератора без разрешённого кабеля к насосу или регистрационной системе означает незавершённую готовность рабочего места.
Функциональные и электрические испытания выполняются на предусмотренных нагрузках и средствами контроля, подходящими для этой аппаратуры. Проверять энергетический выход на произвольном резисторе или имитировать работу на пациенте недопустимо. Методика должна учитывать диапазон измерения, форму сигнала, контроль датчиков и ограничения изготовителя.
В протоколе фиксируют условия испытаний, результаты, применённые принадлежности и версию программного обеспечения. После ремонта или обновления проверяют функции, которых касалось изменение, и взаимодействие системы в необходимом объёме. Простой факт включения экрана не подтверждает исправность обратной связи, насоса и каналов интеграции.
Два практических разбора
В первой ситуации лаборатория получает новый катетер, внешне похожий на используемый ранее. Генератор распознаёт его, но привычный режим недоступен. Ошибка состояла бы в попытке повторить параметры вручную через другой режим. Корректный технический разбор устанавливает разрешённые сочетания катетера, программной версии и режима. Распознавание принадлежности не означает поддержку всех функций платформы.
Во второй ситуации при анализе отчёта сравнивают два воздействия с одинаковой указанной энергией и делают вывод об их эквивалентности. Однако одно сопровождалось устойчивым контактом и иным профилем подачи мощности, а другое — изменением положения и охлаждения. Равенство интегрального числа не устраняет различия условий. Для содержательного сравнения нужны временные ряды и контекст, а не только итоговая строка.
Критерии выбора
Система должна соответствовать планируемым процедурам и доступным расходным материалам. Важно заранее определить, какие катетеры и режимы действительно нужны, кто обеспечивает обслуживание и как поддерживается непрерывность работы. Максимальная мощность без совместимых принадлежностей и обучения не создаёт дополнительной клинической возможности.
Проверяют понятность интерфейса: различение заданных и измеренных величин, отображение ограничений, журнал событий и последовательность реакции на ошибки. Для персонала особенно важно понимать, почему генератор изменил подачу энергии. Прозрачное объяснение состояния системы полезнее, чем набор индикаторов, значения которых известны только сервисному инженеру.
| Критерий | Что уточнить перед поставкой | Чем подтвердить |
|---|---|---|
| Катетерная совместимость | Какие модели и режимы нужны подразделению? | Матрицей изготовителя для конкретной версии |
| Обратная связь | Какие параметры измеряются и участвуют в управлении? | Руководством и демонстрацией интерфейса |
| Ирригация | Какой насос, расходный набор и связь требуются? | Полной спецификацией контура |
| Интеграция | Какие данные передаются в картирование и регистрацию? | Проверкой разрешённой конфигурации |
| Контроль качества | Чем испытывают выход и функции безопасности? | Сервисной методикой и протоколом испытаний |
| Рабочая готовность | Как обеспечены обучение, расходники и резерв? | Регламентом подразделения и подтверждённой комплектацией |
Частые вопросы
Максимальная мощность показывает эффективность системы?
Нет. Это технический предел, который рассматривают вместе с катетером, режимом управления и условиями применения. Он не является самостоятельным показателем клинического результата или размера воздействия.
Температура на экране — температура миокарда?
Обычно это показание предусмотренного датчика в определённой части катетера. Пространственное распределение температуры в ткани сложнее и зависит от охлаждения и контакта. Точное значение измерения устанавливают по конструкции системы.
Можно заменить ирригационную линию похожей трубкой?
Только если такая принадлежность разрешена изготовителем для данного комплекта. Геометрия, материал и совместимость с насосом влияют на работу линии; внешнее сходство не подтверждает эквивалентность.
Автоматическая метка на карте подтверждает успешность абляции?
Она документирует событие или условия алгоритма. Клинический результат оценивается отдельно с использованием предусмотренных методов. Метка не является прямым измерением сформированного изменения ткани.
