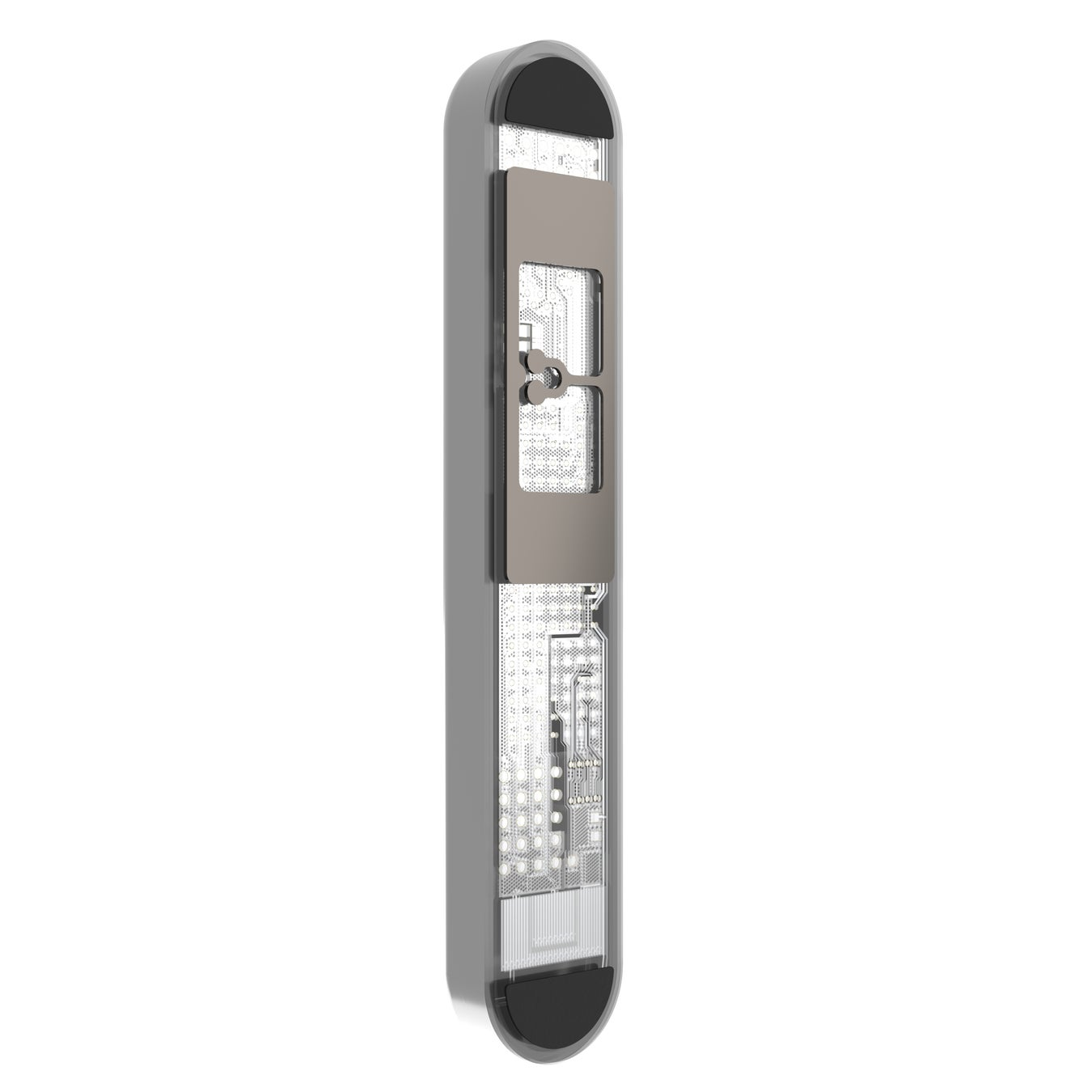

Имплантируемый петлевой регистратор ЭКГ, также называемый ICM или ILR, — небольшое устройство для длительного наблюдения за сердечным ритмом по подкожному электрическому сигналу. Оно обнаруживает события по предусмотренным алгоритмам, сохраняет фрагменты записи и передаёт данные во внешнюю систему. Его назначение — диагностическая регистрация; он не выполняет лечебную стимуляцию или дефибрилляцию только потому, что расположен под кожей.
Этот класс отличается от наружного холтеровского монитора. Холтер обычно регистрирует сигнал через кожные электроды в течение ограниченного периода, а имплантируемая система рассчитана на иной горизонт наблюдения и алгоритмическое выделение событий. Длительное присутствие устройства не означает непрерывного хранения всей ЭКГ за годы в виде бесконечного файла. Память и передача организованы по конкретным правилам производителя.
Подкожный сигнал и геометрия электродов
Регистратор измеряет разность потенциалов между собственными электродными участками. На амплитуду и форму влияют положение устройства, ориентация относительно электрического вектора сердца, ткани и движение. Подкожная электрограмма не является стандартной многоканальной ЭКГ и не предоставляет автоматически ту же информацию о морфологии во всех отведениях.
Для алгоритма обнаружения ритма важно устойчиво распознавать комплексы, соответствующие сердечным сокращениям. Слишком малая амплитуда или изменение формы может затруднять распознавание. Мышечная активность и помехи способны создавать дополнительные события. Поэтому качество регистрации оценивают не только при исходной проверке, но и по фактическим эпизодам в процессе наблюдения.
Изменение положения тела иногда меняет соотношение полезного сигнала и помехи. Если устройство классифицировало паузу, следует выяснить, действительно ли отсутствовали комплексы или алгоритм не распознал их на данном фрагменте. Аналогично частые маркеры могут отражать повторное распознавание одного комплекса или шум, а не реальное учащение ритма.
Что означает петлевая память
Петлевая запись использует ограниченный буфер, в котором новые данные сменяют более старые, пока событие не приводит к сохранению предусмотренного фрагмента. Такая организация позволяет получить информацию до момента распознавания или отметки симптома. Длительность сохраняемого интервала и правила распределения памяти зависят от модели и настроек.
Устройство может хранить события разных типов с различными приоритетами. Переполнение, повторные эпизоды и передача данных влияют на доступность старых фрагментов по предусмотренному алгоритму. Поэтому число строк в журнале и число доступных электрограмм не всегда совпадают. Отсутствие полного фрагмента не следует автоматически трактовать как отсутствие самого зарегистрированного события.
Важно различать статистические счётчики, временные метки и исходные электрограммы. Счётчик может суммировать события, но не позволяет проверить каждое из них без записи. Для клинической оценки нужно понимать, какая часть информации доступна непосредственно, а какая представлена агрегированным показателем.
| Тип данных | Что он сообщает | Ограничение |
|---|---|---|
| Подкожная электрограмма | Форму зарегистрированного сигнала в сохранённом интервале | Не заменяет стандартную многоканальную ЭКГ |
| Автоматический маркер | Решение алгоритма о событии | Может быть ложноположительным или пропущенным |
| Отметка симптома | Момент, обозначенный пациентом в поддерживаемой системе | Не доказывает аритмическую причину симптома |
| Счётчик эпизодов | Число событий по установленным правилам | Не гарантирует отдельную полную запись каждого события |
| Показатель нагрузки | Суммарную характеристику распознанных событий | Зависит от качества детекции и определений алгоритма |
| Статус передачи | Состояние обмена с внешней платформой | Не равен непрерывному наблюдению персоналом в реальном времени |
Автоматическое распознавание событий
Алгоритмы используют последовательность интервалов, характеристики сигнала и другие предусмотренные признаки. Они предназначены для выделения эпизодов, требующих оценки, но не заменяют окончательную интерпретацию врачом. Название события в интерфейсе является результатом классификации, который сопоставляют с исходной электрограммой и клиническим контекстом.
Ложноположительные события могут возникать из-за недосчитывания комплексов, двойного считывания, мышечных помех и особенностей сигнала. Ложноотрицательные — если событие не удовлетворило критериям алгоритма или сигнал оказался недостаточным. Улучшение одного показателя детекции может сопровождаться изменением другого; универсального «идеального порога» для всех ситуаций нет.
Некоторые платформы дополнительно обрабатывают переданные данные на сервере, в том числе алгоритмами машинного обучения. Это отдельный этап после первичной регистрации устройством. Нужно знать, где выполняется классификация, какие события могут быть подавлены и как доступен исходный материал. Снижение числа уведомлений полезно для потока работы, но не означает отсутствие возможности ошибочного исключения истинного события.
Симптом и ритм: временная связь
Пациентская отметка позволяет связать субъективное событие с электрической записью. Однако задержка между ощущением и нажатием кнопки или использованием приложения может влиять на интерпретацию. Значение имеет доступный интервал до отметки и точность понимания пациентом процесса. Одинаковое время в журнале не всегда означает одновременность начала симптома и аритмии.
Если в момент симптома сохранён нормальный ритм, это важная информация, но её смысл зависит от качества записи и клинической задачи. Если эпизод отмечен поздно и нужный участок не сохранён, отсутствие аритмии в доступном фрагменте не отвечает на весь вопрос. Нужно различать отрицательный результат и недостаточную регистрацию.
Дневник симптомов или комментарий в приложении дополняет электрограмму. Он не должен заменять проверку сигнала, но помогает понимать обстоятельства и временную последовательность. Рабочий процесс должен обеспечивать связь отметки, записи и клинического заключения, а не хранить их в несвязанных системах.
Передача данных: несколько независимых этапов
Путь данных может включать имплантат, домашний коммуникатор или совместимое приложение, внешнюю сеть и клиническую платформу. Нарушение любого звена задерживает доступ к информации. При этом отсутствие нового отчёта в кабинете не обязательно означает, что имплантат перестал регистрировать сигнал. Следует отдельно проверять регистрацию, локальный обмен и доставку на сервер.
Совместимость смартфона, версия приложения, разрешения операционной системы и доступность сети имеют значение для некоторых конфигураций. Домашний коммуникатор может иметь другой рабочий процесс. Нельзя переносить требования одного варианта на все устройства. При выборе системы важно учитывать реальную возможность пациента поддерживать предусмотренный канал связи.
Удалённая передача не является обещанием непрерывного экстренного наблюдения. Клиника должна определить порядок просмотра, уведомлений и связи с пациентом. Автоматическое поступление данных не означает, что специалист увидел их в ту же секунду. Это организационное различие необходимо ясно отражать в обучении и документации процесса.
| Ситуация | Возможное объяснение | Что необходимо разделить |
|---|---|---|
| Нет новых данных на сервере | Проблема приложения, коммуникатора или сети | Запись в имплантате и фактическую доставку |
| Много сообщений о паузах | Недораспознавание комплексов или истинные события | Классификацию алгоритма и исходную электрограмму |
| Частые короткие эпизоды учащения | Шум, двойной счёт или реальное изменение ритма | Маркеры и видимый электрический сигнал |
| Есть симптом, но нет соответствующего фрагмента | Задержка отметки или правила памяти | Отсутствие события и недостаточную доступность записи |
| После обновления уменьшились уведомления | Изменился алгоритм фильтрации или маршрут сообщений | Клиническую динамику и изменение обработки |
| Старые эпизоды недоступны локально | Сработали правила памяти и передачи | Сохранность на устройстве и наличие в клиническом архиве |
Питание, срок службы и условия процедур
Ресурс батареи зависит от конструкции и условий использования, включая регистрацию и связь. Заявленный срок обычно относится к определённым условиям и не является гарантией одинакового времени для каждого устройства. Состояние батареи и план наблюдения контролируются в рамках системы ведения пациента.
Условия проведения МРТ и других процедур определяются точной моделью и её документацией. Обозначение условной совместимости не означает разрешение на любой режим любого томографа. Необходимо идентифицировать устройство и проверить полный набор условий. Общая фраза «маленький регистратор безопасен везде» технически неверна.
Электромагнитные воздействия и медицинские процедуры могут влиять на регистрацию или состояние устройства в предусмотренных документацией случаях. Эти ограничения не следует переносить с кардиостимулятора на регистратор или наоборот. У разных классов различаются назначение, чувствительность и последствия помех; ориентируются на руководство конкретной модели.
Практические ситуации
В первом случае платформа сообщает серию пауз ночью. При просмотре электрограмм видно, что комплексы продолжаются, но их амплитуда меняется и часть не отмечена алгоритмом. Это пример недораспознавания, а не доказанная остановка электрической активности. Клиническое решение основывается на проверенной записи; техническое качество и параметры детекции оценивает специалист в рамках разрешённого процесса.
Во втором случае клиника несколько дней не получает данные после смены телефона пациента. Имплантат ошибочно считают неисправным. Проверка выявляет, что приложение на новом устройстве не завершило настройку связи. Восстановление внешнего канала и подтверждение поступления данных решают отдельную коммуникационную проблему. Этот пример показывает, почему необходимо документировать все звенья передачи, а не только серийный номер имплантата.
Организация кабинета наблюдения
Кабинет должен иметь доступ к платформе, уполномоченных пользователей, регламент просмотра и механизм обработки недоставленных данных. Поток уведомлений распределяют так, чтобы сообщения не оставались без ответственного сотрудника. Количество зарегистрированных устройств само по себе не характеризует готовность службы наблюдения.
Для каждого пациента проверяют идентификацию, модель, подключённый канал передачи и факт успешной первой доставки. В дальнейшем контролируют не только медицинские события, но и длительные разрывы связи. Изменение контактных данных или внешнего устройства должно отражаться в процессе сопровождения.
Хранение данных должно позволять связать электрограмму, автоматическую классификацию и заключение специалиста. При использовании дополнительных серверных алгоритмов важно понимать, какие исходные записи доступны и как фиксируется пересмотр. Итоговое сообщение без электрограммы может быть недостаточным для последующего аудита.
| Критерий выбора | Практический вопрос | Подтверждение |
|---|---|---|
| Сигнал и детекция | Как оцениваются качество записи и ложные события? | Доступ к исходным электрограммам и описанию алгоритмов |
| Память | Какие фрагменты, счётчики и приоритеты используются? | Документация конкретной модели |
| Передача | Подходит ли приложение или коммуникатор реальным пациентам? | Проверенная совместимость и первая успешная доставка |
| Рабочая платформа | Как организованы очередь, уведомления и доступ? | Демонстрация кабинета наблюдения и регламент ответственности |
| Процедурные ограничения | Как идентифицируют устройство перед МРТ и другими воздействиями? | Доступная документация по точной модели |
| Архив и поддержка | Как сохраняются записи и устраняются разрывы связи? | Прослеживаемый журнал и служба технического сопровождения |
Частые вопросы
Имплантируемый регистратор лечит аритмию?
Нет, диагностический регистратор записывает и передаёт данные. Он не становится кардиостимулятором или дефибриллятором из-за расположения под кожей. Назначение нужно проверять по классу устройства.
Он хранит непрерывную ЭКГ за весь срок работы?
Не следует это предполагать. Память организована по правилам событий, буферов и передачи конкретной модели. Длительность наблюдения и объём доступной исходной записи — разные характеристики.
Автоматическая надпись «пауза» является диагнозом?
Это результат алгоритмической классификации. Его проверяют по электрограмме и клиническому контексту, поскольку возможны ошибки распознавания и помехи.
Если данные передаются автоматически, врач наблюдает круглосуточно?
Автоматическая доставка и непрерывное присутствие специалиста — разные процессы. Порядок просмотра и реагирования определяется организацией службы; система дистанционного наблюдения не должна представляться как универсальный канал экстренной помощи.
