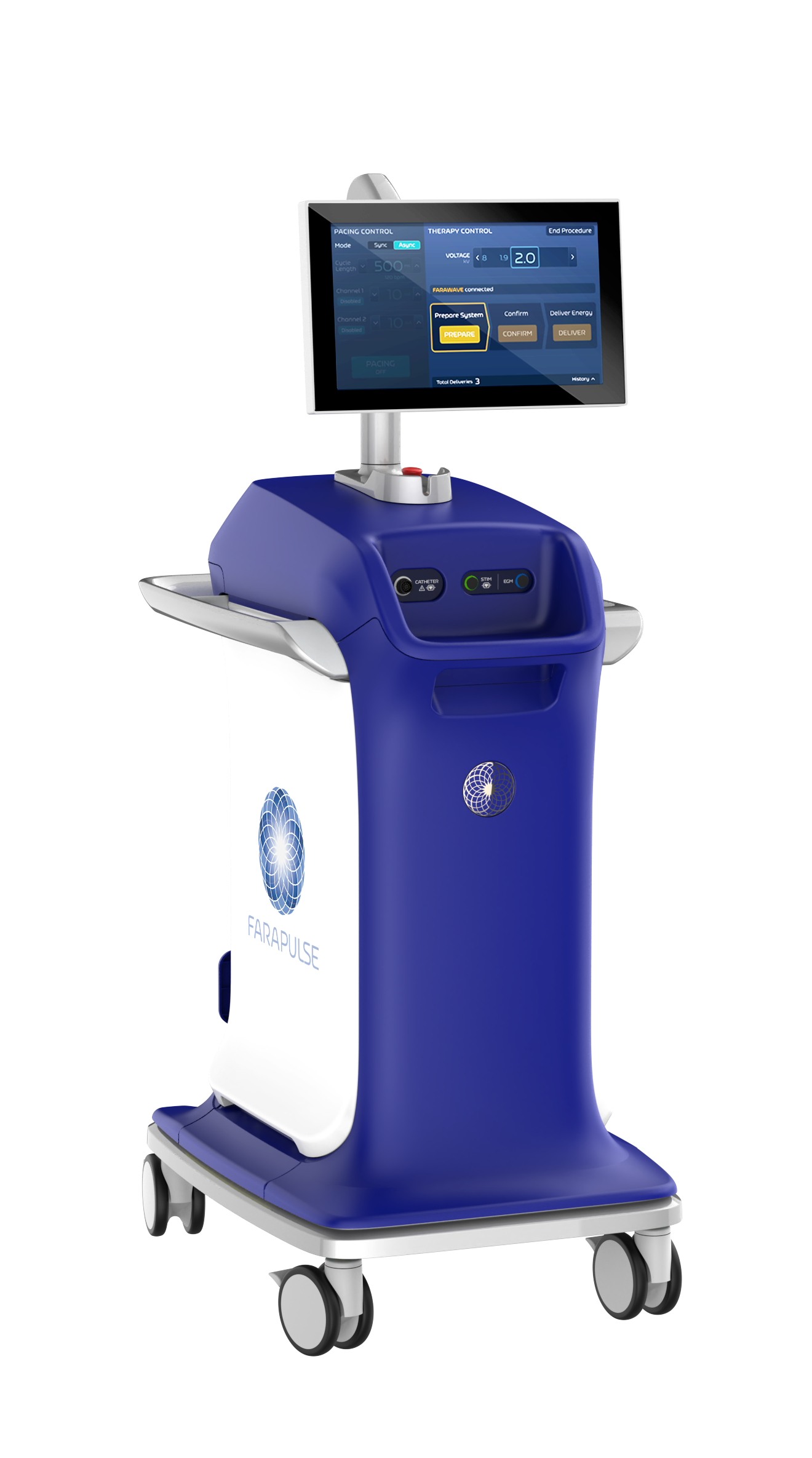

Система импульсно-полевой абляции: генератор, катетер и контроль подачи

Что такое система импульсно-полевой абляции

Система импульсно-полевой абляции, или PFA, создаёт короткие электрические импульсы, формирующие поле в области расположения катетерных электродов. Воздействие связано с электропорацией клеточных мембран. В отличие от радиочастотной абляции, основная концепция метода не состоит в нагревании ткани током высокой частоты. Однако определение «нетермический» не означает полного отсутствия физических побочных эффектов или универсальной безопасности любой подачи.

PFA-комплекс включает генератор, совместимый катетер, соединительные кабели и предусмотренные интерфейсы с электрофизиологической регистрацией. В зависимости от платформы используются дополнительные модули коммутации, стимуляции, синхронизации и картирования. Название метода не определяет единую конструкцию: разные системы отличаются формой импульса, электродной геометрией и способом управления.

Материал объясняет аппаратную цепочку и качество технической документации. Он не устанавливает количество приложений, напряжение, положение катетера или последовательность лечения. Эти параметры относятся к инструкции конкретного изделия и подготовке специализированной команды. Переносить режимы между платформами по сходству внешнего вида недопустимо.

Генератор формирует не просто «высокое напряжение»

Электрическое воздействие описывается совокупностью параметров: амплитудой, длительностью, полярностью, числом импульсов и их временной организацией. Две последовательности с одинаковым пиковым напряжением могут существенно различаться. Поэтому сравнение PFA-генераторов по одной цифре в вольтах не характеризует ни распределение поля, ни эффективность, ни профиль ограничений.

Двухфазная форма означает смену полярности в предусмотренной последовательности. Это не универсальное описание всех деталей импульса. Производители определяют конкретную форму и алгоритм подачи как часть своей платформы. Например, FARASTAR и PulseSelect описываются через собственные генераторно-катетерные решения. Их нельзя считать взаимозаменяемыми источниками энергии с разными логотипами.

Электрическое поле зависит не только от генератора, но и от расстояния между электродами, их формы, среды и положения относительно ткани. Простейшая связь поля с напряжением и расстоянием полезна как физическая идея, но недостаточна для расчёта реальной катетерной геометрии. Выражение «больше напряжение — глубже воздействие» скрывает слишком много переменных и не годится как правило выбора режима.

Катетер определяет пространственную задачу

Катетерные конструкции могут иметь петлевую, многосплайновую и другие геометрии. Конкретное исполнение формирует расположение электродов и возможности их контакта с целевой областью. Число электродов само по себе не показывает объём воздействия. Требуется понимать, какие пары или группы участвуют в подаче и как положение конструкции влияет на электрическое поле.

Изменяемая форма катетера, если она предусмотрена, не означает произвольной свободы конфигурации. Разрешённые положения и требования к работе описываются изготовителем. В техническом обучении полезно отделять механически возможное движение от допустимого состояния для подачи. Такая разница существует даже тогда, когда на экране нет сообщения о механическом ограничении.

Катетер может совмещать регистрацию, стимуляцию и абляцию. Для каждого назначения важен соответствующий путь сигнала. Хорошая электрограмма не подтверждает автоматически одинаковые условия воздействия на всю окружающую ткань. Аналогично завершённая подача не доказывает, что запись после неё доступна и пригодна для оценки. Это связанные, но самостоятельные этапы.

Коммутация с электрофизиологической системой

Входы регистрации предназначены для слабых биопотенциалов, а PFA-подача представляет иной электрический режим. Поэтому сопряжение требует предусмотренных защитных и переключающих элементов. Нельзя подключать кабели исходя только из совпадения разъёмов. Производитель задаёт допустимый тракт между катетером, генератором и регистрирующей платформой.

Во время подачи на записи возможны артефакт и временное ограничение доступности сигнала. Для оценки важны характер переходного процесса, восстановление базовой линии и сохранение меток. Отсутствие красивой электрограммы в момент энергетического импульса не обязательно означает отказ регистратора. Но длительное отсутствие пригодного сигнала после события требует проверки предусмотренной схемы и сообщения системы.

Отдельные модули для recording и mapping решают разные задачи. В перечне принадлежностей FARASTAR они представлены отдельно, что показывает важность явной спецификации интерфейсов. Нельзя считать, что приобретение одного генератора автоматически обеспечивает все варианты интеграции с имеющимся электрофизиологическим оборудованием. Совместимость должна быть подтверждена для выбранной конфигурации.

Синхронизация и защитные условия

Некоторые платформы используют синхронизацию с определённым событием сердечного цикла. В описании PulseSelect, например, предусмотрена R-wave gating. Это свойство конкретной системы; нельзя считать его обязательным и одинаково реализованным во всех PFA-генераторах. При оценке проверяют источник опорного сигнала, индикацию его пригодности и поведение при утрате нужного условия.

Защита по току и другие ограничения контролируют определённые технические состояния. Они не заменяют клинический контроль и правильную конфигурацию. Срабатывание защиты означает необходимость разобраться в причине согласно инструкции, а не повод обходить ограничение другим кабелем или повторной подачей. Точное сообщение и этап события должны сохраняться для последующего анализа.

Тестовые функции также имеют конкретное назначение. Нельзя расширять его до общего доказательства отсутствия любого риска. Если производитель предусматривает специальный тест, его трактуют в границах инструкции, с учётом условий и способа регистрации результата. Один успешно завершённый тест не превращает всю дальнейшую процедуру в технически гарантированную.

Электропорация и пределы слова «селективность»

Чувствительность разных тканей к определённым импульсным условиям может различаться. Именно это лежит в основе обсуждения тканевой селективности PFA. Но селективность не означает, что электрическое поле существует только внутри одной выбранной структуры. Конфигурация, положение и параметры остаются значимыми. Обобщение «соседние ткани невозможно затронуть» технически некорректно.

Нетермический основной механизм также не исключает энергетических и электрохимических явлений. Условия реальной подачи задаются системой в целом. Поэтому нельзя использовать противопоставление «нагрев опасен, электропорация всегда безопасна» как описание технологии. Корректный материал различает физический механизм, конструктивные меры контроля и фактически изученные ограничения конкретного изделия.

Для сравнения платформ нужны сопоставимые данные, а не перенос результатов исследования одной системы на другую. Если различаются катетер, импульсная форма и протокол, общая аббревиатура PFA не делает эти условия одинаковыми. В техническом обзоре полезно явно указывать границы применимости примера и не превращать коммерческое название в синоним всего метода.

Картирование и цифровая история приложений

Интеграция с картой помогает связать зарегистрированные события с пространственным положением катетера. Однако отображаемая метка обычно представляет алгоритмическую информацию, а не прямое изображение результата воздействия в ткани. Её размер, форма и положение могут зависеть от настройки и модели отображения. Это необходимо объяснять при обучении персонала.

Для прослеживаемости важны время, идентификатор последовательности, состояние генератора и доступные пространственные сведения. Если часы подсистем расходятся, связать эпизод артефакта на электрограмме с приложением становится труднее. Синхронизация и экспорт данных относятся к качеству рабочего процесса, хотя не отражаются в максимальном напряжении генератора.

После обновления программного обеспечения могут меняться интерфейс, совместимость и способ маркировки. Поэтому архив должен сохранять сведения о версии. Сравнение старой и новой карты без такого контекста может создать видимость различия, связанного только с отображением. Для серьёзного разбора нужны исходные журналы, а не одна итоговая иллюстрация.

Подготовка рабочего места и техническая приёмка

Спецификация включает генератор, катетеры, соединительные кабели, разрешённые интерфейсы, принадлежности и обучение. Требуется заранее определить, какие компоненты одноразовые, какие подлежат обработке и какие обслуживаются только уполномоченной службой. Недостающий модуль нельзя заменять случайным переходником, даже если он позволяет физически соединить два блока.

При вводе оборудования проверяют предусмотренные самотесты, сообщения, отображение готовности и документирование. Демонстрация должна охватывать не только нормальный интерфейс, но и разрешённые учебные сценарии отказа условий. Произвольную энергетическую подачу в неподходящую нагрузку не используют как способ проверки. Испытания проводятся по процедуре изготовителя.

Отдельно оценивают восстановление после остановки, связь с регистратором и возможность выгрузить журнал. Если техническая поддержка получает только сообщение «не работает абляция», ей трудно различить катетер, кабель, синхронизацию и генератор. Полезное обращение содержит модель, версию, артикулы, точное сообщение и последовательность действий в пределах разрешённой документации.

Разбор: генератор готов, но карта не содержит меток

Учебная ситуация: энергетическая система сообщает завершение последовательности, однако в картирующей программе нет ожидаемого пространственного события. Нельзя автоматически считать, что энергия не была подана. Проверяют, какие функции интеграции вообще поддерживает данная конфигурация, активен ли нужный интерфейс и как передаются события. Аппаратный журнал и карта являются разными источниками данных.

При подтверждённом отсутствии обмена фиксируют ограничение и разбирают его по инструкции. Добавить метку вручную по памяти — не то же самое, что восстановить измеренное положение. Если ручная аннотация допускается, её происхождение должно быть понятным. Такая прослеживаемость предотвращает превращение технического пробела в ложную точность карты.

Разбор: после подачи регистрирующая система долго восстанавливает сигнал

Во втором примере артефакт оказался более продолжительным, чем в привычной конфигурации. Возможные направления проверки — коммутация, защитный интерфейс, параметры регистрации и совместимость версий. Из этого не следует немедленно делать вывод о неисправности катетера либо об изменении ткани. Сначала разделяют собственно сигнал и поведение измерительного тракта.

Полезно сопоставить время события, сообщения генератора и все доступные каналы. Если проблема повторяется после изменения кабельного набора, это важная техническая деталь, но не доказательство причины без проверки. Возвращение к разрешённой конфигурации и оценка по инструкции безопаснее попыток компенсировать артефакт произвольной фильтрацией.

Частые вопросы

PFA — это радиочастотная абляция с другой настройкой?

Нет. Основной физический механизм и форма электрического воздействия отличаются. Поэтому генератор, катетер и интерфейсы образуют собственную систему. Параметры RF нельзя переносить на PFA по аналогии.

Можно ли сравнить две системы по напряжению?

Одного напряжения недостаточно. Важны импульсная форма, временная структура, электродная геометрия и условия применения. Одинаковая цифра не гарантирует одинакового поля или результата.

Цветная метка показывает готовое повреждение ткани?

Обычно она отображает зарегистрированное событие и положение согласно алгоритму. Это не прямое измерение границы воздействия. Значение метки необходимо уточнять по документации картирующей платформы.

Почему нужен специальный интерфейс к регистратору?

Слабосигнальная регистрация и энергетическая подача имеют разные электрические требования. Разрешённый интерфейс обеспечивает предусмотренную коммутацию и защиту. Совпадение разъёмов не подтверждает допустимость прямого подключения.
