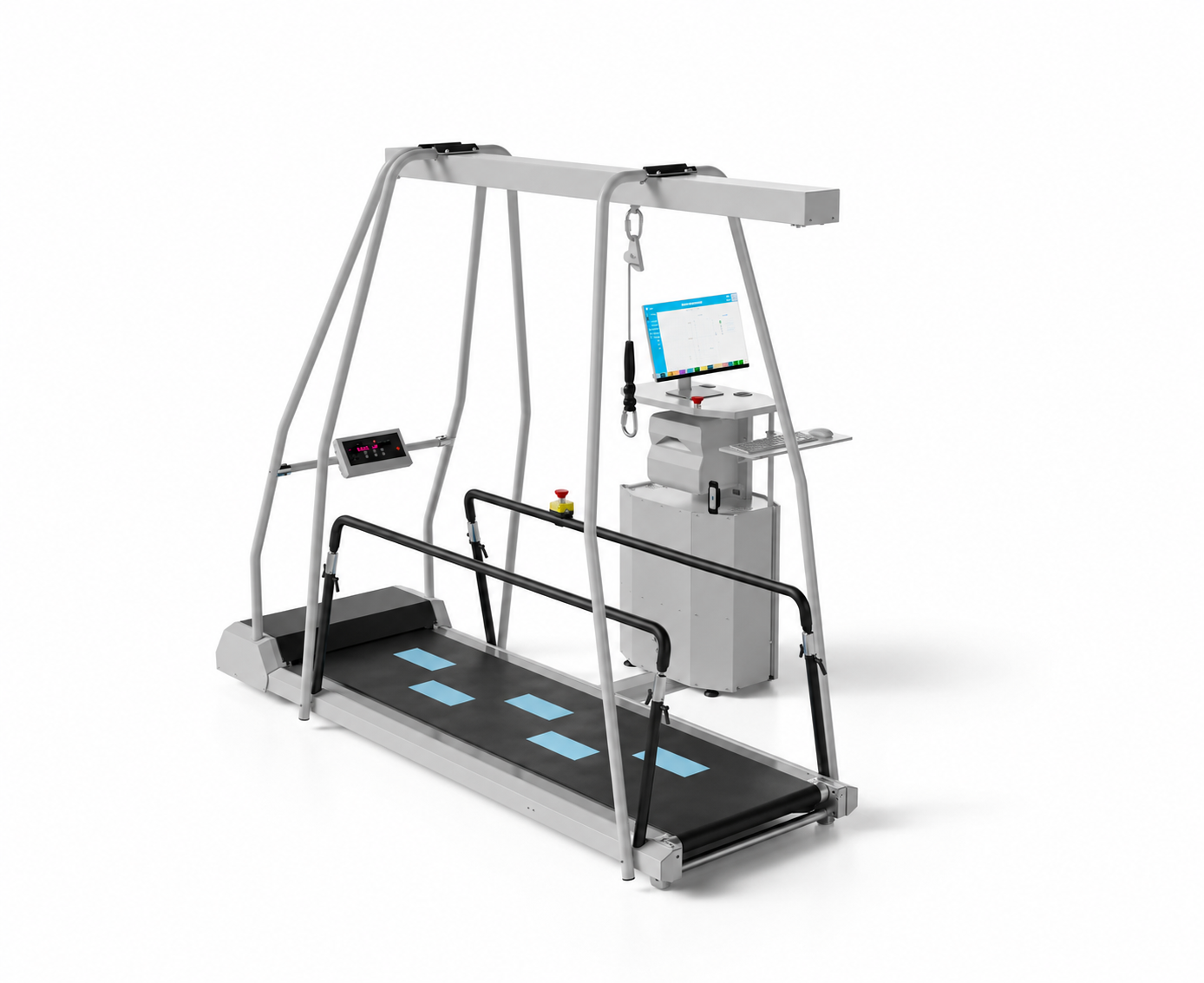

Чем инструментированная дорожка отличается от обычной
Инструментированная дорожка объединяет движущееся полотно с измерительными средствами и программой анализа. В зависимости от конструкции она регистрирует силы опоры, события шага и пространственно-временные параметры. Дополнительные проекции или виртуальные задания помогают организовать тренировку. Поэтому её выбирают одновременно как механическое, измерительное и обучающее оборудование.
Обычная дорожка может точно поддерживать скорость, но это ещё не делает её системой анализа походки. Наличие экрана с расстоянием и временем тоже не означает регистрацию каждого шага. При сравнении нужно выяснить, какие датчики установлены, что они измеряют непосредственно и какие показатели рассчитывает программа. Эти сведения определяют возможности клинической интерпретации.
В качестве примера такого класса можно рассматривать Motek C-Mill, представленный в материалах Hocoma: платформа объединяет дорожку, измерение опоры и визуальные задания, а состав функций зависит от исполнения. Этот пример не означает, что любая дорожка с проектором имеет те же возможности или что все варианты одной линейки идентичны.
Событие шага начинается с сигнала датчика
Чтобы вычислить длительность опоры или переноса, программа должна определить моменты контакта и отрыва. Они выделяются из зарегистрированного сигнала по определённому алгоритму. Качество результата зависит от датчика, калибровки, фильтрации и правил определения события. Поэтому число в отчёте — не независимый от системы факт, а результат измерительной цепочки.
При необычном паттерне ходьбы алгоритм может работать иначе, чем при регулярном шаге. Скольжение, неполный контакт или дополнительная опора требуют внимательной интерпретации. Нельзя считать любой автоматически выделенный шаг безошибочным только потому, что отчёт имеет десятичные знаки. Полезно иметь возможность сопоставить расчёт с исходным сигналом или доступной визуальной записью.
Силовая платформа и карта давления характеризуют разные величины. Суммарная сила опоры не равна распределению давления под отдельными зонами стопы. Если система предоставляет производные показатели, необходимо знать их происхождение. В спецификации не следует заменять точное описание датчиков общей фразой «анализ нагрузки на стопу».
Синхронизация измерения с движением полотна и заданием важна для интерпретации. Если событие шага и появление цели относятся к разным временным шкалам, оценка реакции может быть искажена. Поэтому при выборе уточняют, как система связывает измерения, визуальный стимул и отчёт, а не только сколько графиков она показывает.
| Данные | Что они описывают | Что требуется для интерпретации |
|---|---|---|
| Сила опоры | Результирующее взаимодействие с измерительной поверхностью | Тип датчиков, калибровка и условия опоры |
| События контакта | Моменты, определённые алгоритмом | Правила выделения и поведение при необычном шаге |
| Длительность фаз | Время между выбранными событиями | Корректность событий и определение каждой фазы |
| Длина шага | Расчётный пространственный показатель системы | Метод расчёта и связь с движением полотна |
| Попадание в цель | Выполнение визуального задания по правилам программы | Размер цели, задержка и критерий успеха |
| Симметрия | Соотношение выбранных показателей сторон | Какой показатель сравнивается и в каких условиях |
Скорость полотна — условие измерения
Изменение скорости меняет задачу ходьбы и может влиять на параметры шага. Поэтому сравнение двух отчётов без указания скорости часто некорректно. Если пациент на втором занятии шёл быстрее, изменение длины или частоты шага нельзя автоматически трактовать как изолированное улучшение конкретного компонента.
Важно различать заданную скорость и фактическое поведение системы. При технической приёмке проверяют предусмотренную точность и режимы управления, а при клиническом анализе сохраняют условия задания. Разгон, остановки и адаптация к полотну могут включаться в запись или исключаться из неё. Эти правила должны быть понятны пользователю.
Опора на поручни изменяет взаимодействие с измерительной поверхностью. Часть нагрузки может передаваться через руки, а стратегия движения — отличаться от свободной ходьбы. Это не делает занятие недопустимым, но требует записи. Нельзя сравнивать силовые показатели с поручнями и без них как полностью эквивалентные.
Если используется разгрузка веса, её параметры также входят в протокол. Измеренная вертикальная сила в этих условиях не равна полной нагрузке при самостоятельной ходьбе. Сочетание дорожки и подвеса должно быть предусмотрено производителем, а данные интерпретируются с учётом поддержки. Наличие двух аппаратов рядом не подтверждает их совместное применение.
Проекции на полотно и виртуальные сценарии
Визуальная цель задаёт пространственное или временное требование: поставить стопу в область, изменить шаг или отреагировать на событие. Качество такого задания зависит от согласования проекции с измерительной зоной. Если изображение смещено, программа может оценивать попадание иначе, чем его воспринимает пациент. Поэтому геометрическая настройка является частью измерительного процесса.
Размер, контраст и расположение цели влияют на сложность. Изменение этих параметров может улучшить игровой результат без изменения двигательной способности. Для тренировки адаптация полезна, но для оценки требуется сохранять настройки. В отчёте следует различать число успешных попыток и условия, при которых успех определялся.
Виртуальное препятствие не тождественно реальному. Оно позволяет безопасно организовать определённую задачу в рамках системы, но не воспроизводит все механические свойства окружающей среды. Перенос навыка на обычную ходьбу оценивают отдельно. Нельзя утверждать, что прохождение игры автоматически означает готовность к сложному маршруту вне кабинета.
Двойная задача добавляет когнитивное требование к движению. Изменение результата может отражать не только походку, но и понимание инструкции, внимание и привыкание к интерфейсу. Клинический специалист учитывает эти факторы. Техническая система должна позволять ясно описать, какое задание предъявлялось и как оценивалось выполнение.
| Настройка задания | Как меняет результат | Что фиксировать в отчёте |
|---|---|---|
| Скорость полотна | Меняет двигательные условия | Заданную скорость и включение переходных участков |
| Размер цели | Меняет точность, необходимую для успеха | Геометрию и допустимую ошибку |
| Частота стимулов | Меняет временную сложность | Порядок и интервалы предъявления |
| Поручни | Меняют опору и стратегию | Факт использования и характер поддержки |
| Разгрузка | Меняет нагрузку на измерительную поверхность | Уровень и конфигурацию поддержки |
| Когнитивная задача | Добавляет отдельное требование | Инструкцию и критерий правильного ответа |
Калибровка и качество данных
Измерительная часть требует предусмотренной проверки. Нельзя считать её исправной только потому, что полотно движется и программа запускается. Калибровка, нулевая установка и контроль сигнала относятся к отдельным функциям. Конкретный порядок определяется документацией модели и выполняется подготовленным персоналом.
Изменение положения оборудования, обслуживание или замена компонентов может требовать повторных процедур. Для технической службы полезен журнал, где записаны не только ремонты двигателя, но и действия с измерительной системой. Это позволяет сопоставить появление необычных данных с реальными событиями обслуживания.
При подозрительном отчёте сначала проверяют условия записи и качество сигнала. Не следует сразу интерпретировать резкий скачок как изменение состояния пациента. Вместе с тем нельзя автоматически списывать все необычные показатели на технику. Разбор разделяет проверяемые технические гипотезы и клиническую оценку.
Доступ к исходным или достаточно подробным данным повышает прозрачность. Если программа выдаёт только итоговый индекс, нужно понимать его определение и ограничения. Сводный показатель удобен для наблюдения, но не всегда позволяет выяснить причину изменения. При выборе оборудования полезно оценить не только внешний вид отчёта, но и возможность его содержательно разобрать.
Пространство и безопасность рабочего места
Дорожка требует зоны подхода, установки и сопровождения. Габарит полотна не описывает всю необходимую площадь. Экран, проектор, страховочная конструкция и рабочее место специалиста должны размещаться в согласованной конфигурации. Изменение высоты или положения проектора может влиять на геометрию задания.
Порядок остановки и доступа к пациенту должен быть понятен до начала работы. Проверяют предусмотренные органы управления и действия при сообщениях системы. Защитные функции испытывают только в рамках инструкции, без создания опасной ситуации для пациента. Наличие аварийной кнопки не заменяет обучения штатному завершению занятия.
Допустимые пользователи и режимы определяются конкретным исполнением. Детские поручни, подвес и дополнительные модули могут быть опциями. Поэтому в закупке фиксируют состав, а не только название линейки. Иначе ожидаемая функция окажется изображённой в буклете, но отсутствующей в поставленном комплекте.
| Критерий выбора | Что запросить | Почему это существенно |
|---|---|---|
| Измерительная архитектура | Тип датчиков и определения показателей | Позволяет понять реальный смысл отчёта |
| Сценарии | Список доступных модулей именно в поставке | Отделяет базовые функции от опций |
| Проверка качества | Процедуры калибровки и контроля | Сохраняет пригодность данных во времени |
| Экспорт | Состав данных и условия воспроизведения | Помогает разбирать изменения, а не только печатать графики |
| Рабочая среда | План установки всей конфигурации | Учитывает проекцию, доступ и сопровождение |
| Обучение | Разделение тренировочных и оценочных задач | Предотвращает чрезмерную интерпретацию игровых баллов |
Практический разбор: симметрия улучшилась после смены скорости
В отчёте уменьшилась асимметрия шага, и результат представили как однозначное улучшение. При этом скорость полотна была другой, а пациент начал пользоваться поручнями. Измерение отражало реальное выполнение, но условия изменились сразу по двум направлениям. Сравнение не позволяло выделить причину.
Клиническая команда описывает результат в фактических условиях и выбирает сопоставимое оценочное задание, если оно уместно. Технический специалист подтверждает корректность регистрации и определение показателя. Нельзя исправить проблему простым объединением двух графиков или пересчётом без валидированной методики.
В дальнейшем шаблон отчёта включает скорость, поддержку и существенные настройки. Тогда изменение симметрии остаётся полезным, но не получает более широкого значения, чем позволяют данные. Условия становятся частью результата, а не примечанием, которое легко потерять.
Практический разбор: пациент попадает в цель, программа считает промах
После перемещения проектора возникло расхождение между видимым положением цели и оценкой попадания. Персонал сначала предположил ошибку датчиков. Однако изменение касалось геометрии отображения, а не обязательно измерительной поверхности. Несогласованность двух подсистем создавала неверное представление о выполнении.
Проверяют предусмотренную настройку проекции и согласование с рабочей областью. До восстановления корректности такие показатели не используют как оценку пациента. Самостоятельно смещать виртуальную цель ради совпадения «на глаз» недостаточно, если производитель предусматривает специальную процедуру.
После настройки выполняют разрешённую проверку и фиксируют изменение в техническом журнале. Этот случай показывает, почему визуальный модуль является частью измерительной системы. Его обслуживание нельзя считать только вопросом удобства картинки.
Частые вопросы
Любая дорожка с датчиком пульса инструментированная?
В контексте анализа походки важно наличие измерений взаимодействия шага с поверхностью и соответствующей обработки. Датчик пульса решает другую задачу и не обеспечивает анализ фаз шага.
Можно ли сравнивать результаты с ходьбой по полу?
Только с учётом различий условий и подходящей методики. Дорожка задаёт особую среду, поэтому прямое равенство показателей не предполагается автоматически.
Почему нужен отчёт о настройках, если программа всё сохраняет?
Нужно убедиться, что сохраняются именно существенные параметры и они доступны при интерпретации. Автоматическое хранение файла не гарантирует полноту контекста.
Виртуальные препятствия заменяют реальные?
Они моделируют определённые требования, но не все свойства среды. Перенос навыка оценивается отдельно, а задача подбирается специалистом.
