Конфокальный микроскоп роговицы: послойная визуализация и артефакты

Конфокальный микроскоп роговицы получает оптические срезы тканей непосредственно при обследовании глаза. Метод позволяет видеть клеточные структуры и нервные волокна на небольшой площади, выбирая глубину фокусировки. Его называют прижизненной конфокальной микроскопией, или IVCM. Это способ детальной визуализации, а не автоматический анализатор, который по одному кадру устанавливает любую причину изменения роговицы.

Главная особенность метода — сочетание высокой детализации с небольшим полем зрения. Благодаря этому можно изучать структуры, плохо различимые при обзорном обследовании, но нельзя считать единичный снимок репрезентативным для всей роговицы. Качество вывода зависит от выбора зоны, слоя, последовательности кадров и правил анализа. Врач должен понимать, что изображено, где получен кадр и насколько уверенно распознана структура.

Как возникает оптический срез

В конфокальной системе освещение и регистрация оптически согласованы относительно одной фокальной области. Свет, приходящий из других глубин, в значительной степени подавляется. Поэтому изображение содержит информацию преимущественно о тонком слое вблизи фокуса. Перемещение фокальной плоскости позволяет последовательно исследовать разные уровни ткани.

В лазерной сканирующей системе изображение формируется при сканировании и регистрации отражённого либо обратно рассеянного света. Яркость зависит от оптических свойств структуры, геометрии и настроек. Светлый объект не является автоматически определённой клеткой или микроорганизмом. Морфологическую интерпретацию проводят по совокупности признаков, глубине, соседним кадрам и клинической картине.

Оптический срез не равен гистологическому препарату. При IVCM нет обычного окрашивания ткани, а контраст формируется иначе. Сходство рисунка с иллюстрацией из атласа полезно для обучения, но не заменяет дифференциальную оценку. Отдельная отражающая структура может иметь несколько возможных объяснений.

Чем метод отличается от ОКТ и эндотелиальной микроскопии

ОКТ роговицы обычно даёт пространственную информацию о слоях и геометрии на существенно большей протяжённости. Конфокальная микроскопия делает акцент на детальном изображении небольшой области в выбранной плоскости. Эти методы дополняют друг друга: общий поперечный срез помогает понять архитектуру, а клеточный уровень — локальную структуру. Их нельзя объединять под обещанием одинаковых возможностей.

Зеркальная эндотелиальная микроскопия ориентирована прежде всего на эндотелиальный рисунок и его количественный анализ. Конфокальный прибор может исследовать разные слои, но сложность позиционирования и анализа иная. Наличие возможности подсчёта эндотелиальных клеток не делает все методы измерения их плотности взаимозаменяемыми. При динамике сохраняют сведения о том, каким устройством и алгоритмом получены данные.

Щелевая лампа остаётся важным средством обзорной клинической оценки. Конфокальный кадр не показывает весь контекст глаза и не заменяет осмотр. Выбор исследования определяется диагностическим вопросом: нужна ли геометрия, клеточная детализация, оценка определённого слоя или сочетание методов.

Контактный интерфейс и качество регистрации

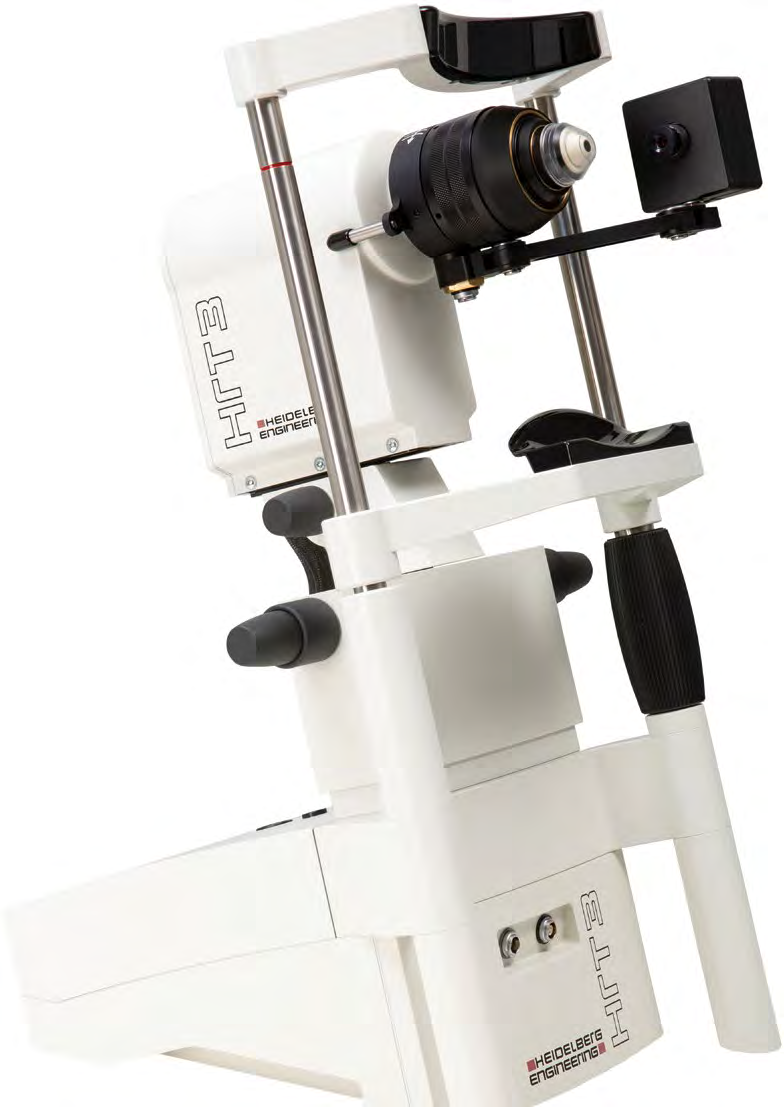

Для HRT с Rostock Cornea Module производитель описывает контактный интерфейс со стерильным одноразовым колпачком TomoCap. Это характеристика конкретной конструкции; её нельзя распространять на все разновидности конфокальных приборов. Подготовку поверхности, разрешённые контактные материалы и порядок обследования определяет инструкция и медицинский протокол.

Контакт должен обеспечивать оптическую связь без произвольного давления на глаз. Изменение контакта может менять форму ткани, качество и положение изображения. Пузырьки, загрязнение оптического интерфейса, движение и неустойчивая фиксация создают артефакты. Увеличение яркости не устраняет физическую причину плохого контакта и иногда лишь делает помеху более заметной.

Одноразовые элементы не переводят в многоразовые из соображений удобства. Повторное использование способно нарушить не только инфекционный контроль, но и оптические свойства поверхности. Для многоразовых частей применяют разрешённую обработку. Повреждение контактного элемента нельзя компенсировать последующей цифровой обработкой снимка.

Глубина, слой и последовательность кадров

Число глубины в интерфейсе имеет смысл только при понятном начале отсчёта и корректной установке системы. Движение глаза, изменение контакта и способ сканирования могут затруднить сопоставление глубин. Поэтому слой идентифицируют не исключительно по числу, но и по морфологическим признакам и последовательности соседних изображений.

Режим отдельного среза фиксирует выбранную плоскость. Объёмная последовательность собирает изображения на разных глубинах. Серия во времени помогает выбирать пригодные кадры и оценивать движение, но не обязательно является равномерным трёхмерным объёмом. В документации HRT3 RCM эти варианты представлены как section, volume и sequence. Их назначение нужно различать при экспорте и интерпретации.

Нельзя считать каждый кадр серии независимой пробой ткани. Соседние изображения могут показывать почти те же структуры, а движение может возвращать поле к уже зарегистрированной области. Если анализатор подсчитывает клетки или длину нервов, повторный учёт способен исказить результат. Отбор и объединение кадров должны соответствовать заранее выбранной методике.

Нервные волокна: что можно измерять и где возникают ограничения

При исследовании суббазального нервного сплетения могут оцениваться длина волокон на площадь, число определённых структур, ветвление и другие морфометрические признаки. Эти показатели зависят от определения объекта и правил трассировки. «Плотность нервов» без уточнения единиц и алгоритма является недостаточно точным термином: разные программы могут считать разные величины.

Для ручного или автоматического анализа необходимы пригодное изображение, корректный масштаб и понятный выбор полей. Если один исследователь выбирает только наиболее насыщенные волокнами кадры, а другой использует иной принцип, результаты не обязательно сопоставимы. Правила выбора должны быть заданы до получения желаемой цифры, особенно в исследовательской работе.

Автоматическая трассировка может пропускать слабые волокна, соединять пересекающиеся структуры или учитывать линейные артефакты. Проверка наложенной разметки необходима. Связь морфометрического показателя с определённым заболеванием не означает, что прибор самостоятельно устанавливает диагноз по одной границе нормы. Клиническую значимость оценивают в соответствующем контексте.

Что означает подозрительная структура на конфокальном кадре

Распознавание необычной структуры требует серии и контекста. Форма, размеры, характер отражения, глубина и расположение относительно окружающих элементов оцениваются вместе. Нельзя переносить подпись из демонстрационного атласа на любое похожее светлое включение. Особенно опасна интерпретация по уменьшенному скриншоту без исходного масштаба и соседних срезов.

Врач сопоставляет изображение с осмотром, анамнезом и результатами других исследований. Конфокальные признаки могут поддерживать диагностическую гипотезу, но не всегда определяют её однозначно. Отрицательный результат также ограничен обследованной площадью и качеством визуализации: отсутствие объекта в нескольких полях не обязательно доказывает его отсутствие во всей ткани.

В описании полезно разделять наблюдение и интерпретацию. Сначала указывают, какая структура видна и на каком уровне, затем — возможное значение с учётом остальных данных. Такой подход делает заключение проверяемым и снижает риск чрезмерной уверенности. Он важен и для образовательных изображений, и для клинического архива.

Архив: почему одиночного красивого кадра недостаточно

Для повторного анализа сохраняют исходную серию, идентификацию глаза, режим регистрации, масштаб и доступные сведения о глубине. Выбранная иллюстрация полезна для отчёта, но не заменяет полный материал. В спорном случае необходимо вернуться к соседним изображениям и понять, является ли особенность устойчивой структурой или кратковременной помехой.

При обработке сохраняют связь с оригиналом. Изменение контраста должно быть документируемым; фильтрация не должна создавать новые детали. Сжатие и уменьшение могут ухудшать тонкие структуры, поэтому формат экспорта выбирают по задаче. Для количественного анализа используют данные, соответствующие требованиям выбранной программы, а не изображение, пересланное через мессенджер.

Если планируется долгосрочное наблюдение, проверяют открытие старых серий после обновления программного обеспечения. Важны версии алгоритмов и правила переноса базы. Наличие файлов в резервной копии не доказывает, что их можно прочитать: требуется тест восстановления на разрешённом рабочем месте.

Разбор: высокая плотность нервных волокон в выбранных кадрах

Учебная ситуация: специалист вручную выбирает несколько наиболее чётких и насыщенных волокнами изображений. Программа рассчитывает высокую суммарную длину на площадь. При сравнении с другим исследованием возникает впечатление выраженного изменения, хотя во втором случае использован более широкий и заранее определённый набор полей.

Проблема находится в выборке. Даже безошибочная трассировка не делает разные принципы отбора сопоставимыми. Следует проверить метод выбора кадров, наличие перекрытий и используемую площадь. Если исходные серии сохранены, возможен повторный анализ по единому протоколу. Если нет, уверенность в количественном сравнении должна быть ограничена.

Для будущей работы правила включения полей задают заранее и сохраняют их вместе с методикой. Критерий «самая красивая картинка» подходит для иллюстрации, но не является достаточным основанием для количественного исследования. Это различие особенно важно при создании референтных данных.

Разбор: яркая линейная структура оказалась нестабильной

Вторая учебная ситуация: на одном кадре видна яркая линия, которую первоначально принимают за тканевую структуру. На соседних изображениях она резко меняет положение, а в этот момент изменился контактный интерфейс. Без просмотра серии одиночный кадр мог бы получить чрезмерно определённую подпись.

Проверяют последовательность, глубину, устойчивость рисунка и качество контакта. Если структура ведёт себя как артефакт, её не используют для морфометрии или диагностического вывода. При недостатке данных описание ограничивают наблюдаемым фактом и качеством материала. Нельзя «подтверждать» гипотезу усилением контраста одного выбранного снимка.

Организационное решение — сохранять серии и обучать анализу динамики, а не только распознаванию изображений из атласа. При повторной регистрации персонал соблюдает штатные требования к контакту и позиционированию. Любое клиническое решение остаётся за врачом, который располагает полным обследованием.

Выбор системы и организация кабинета

Выбирая конфокальный микроскоп, начинают с задач: клеточная морфология, нервное сплетение, эндотелий, исследовательские серии или сочетание направлений. Затем оценивают поле, оптическое разрешение, режимы, контактные принадлежности и анализ. Цифровой размер изображения в пикселях не равен оптическому разрешению; увеличение числа пикселей само по себе не гарантирует новых деталей.

Отдельно оценивают стоимость и доступность расходных элементов в организационном смысле, не подменяя этим клинический выбор. Кабинет должен иметь согласованный запас разрешённых принадлежностей и порядок обработки. Непрерывность работы зависит также от рабочего места врача, хранения данных и технической поддержки, а не только от оптического блока.

Частые вопросы

Можно ли поставить диагноз по одному конфокальному изображению?

Одиночный кадр имеет ограниченное поле и может содержать артефакты. Его оценивают с серией, осмотром и другими данными. Степень специфичности признака зависит от ситуации; автоматическая универсальная диагностика из одного изображения некорректна.

Это то же самое, что ОКТ роговицы?

Нет. Методы используют разные принципы формирования изображения и дают информацию в разном масштабе. Конфокальная клеточная детализация и томографическая геометрия могут дополнять друг друга, но не заменяются одним названием «сканирование роговицы».

Можно ли сравнивать плотность нервов из разных программ?

Необходимо проверить определение показателя, единицы, масштаб, отбор полей и правила трассировки. Одинаковое краткое название не гарантирует одинакового расчёта. Для динамики предпочтителен согласованный протокол анализа.

Почему нельзя сохранить только выбранные лучшие кадры?

Для иллюстрации они удобны, но для проверки могут потребоваться соседние срезы и вся последовательность. Без серии трудно оценить слой, устойчивость структуры, перекрытие полей и причины исключения кадров. Полный архив повышает проверяемость результата.
