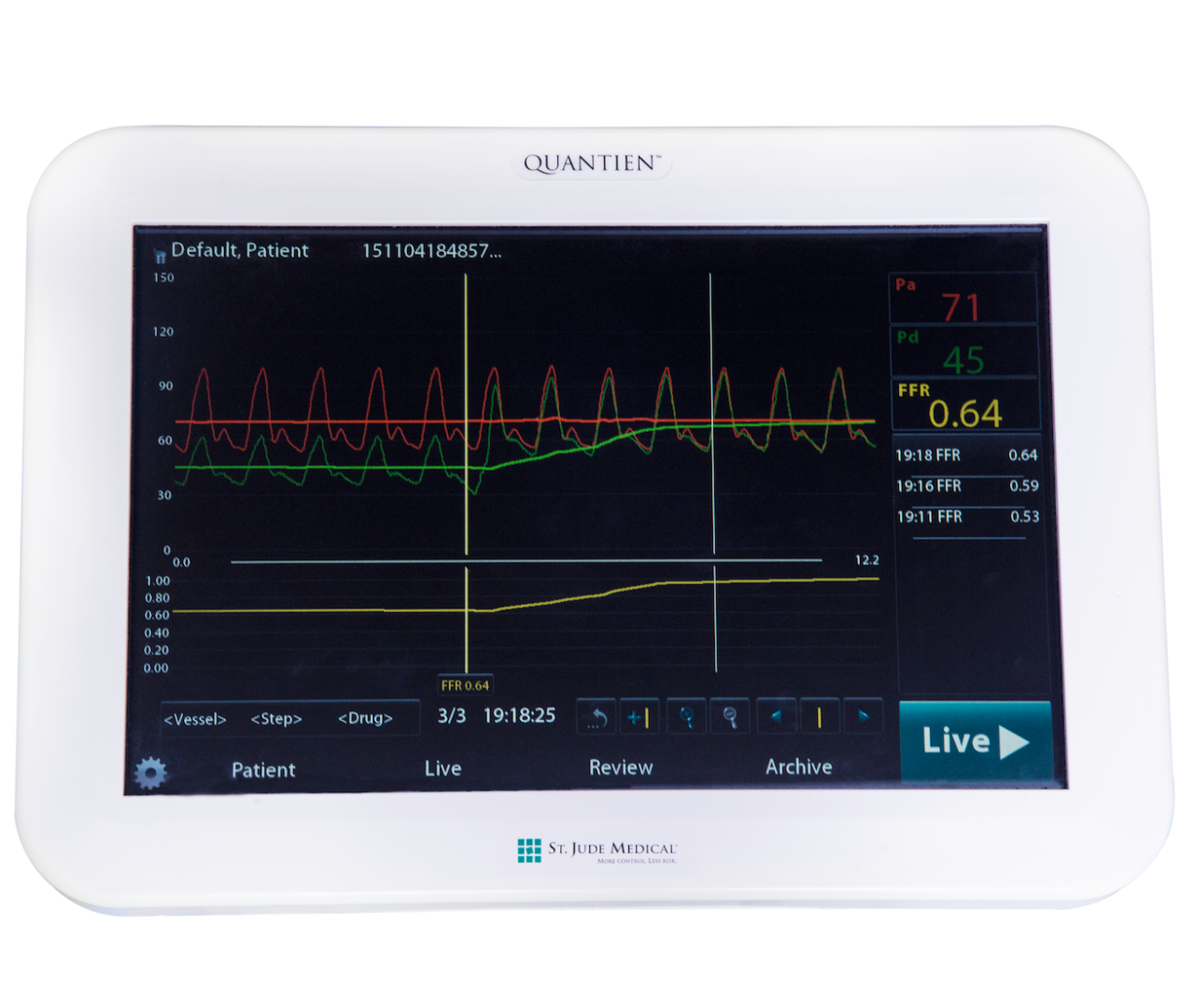

Система измерения коронарного давления регистрирует давление в сосуде с помощью миниатюрного датчика на проводнике и сопоставляет его с аортальным каналом. Из согласованных сигналов рассчитываются физиологические индексы, используемые специалистом при оценке коронарного кровообращения. Достоверность результата определяется не только алгоритмом вычисления отношения, но и качеством обоих измерительных трактов, их выравниванием и стабильностью во времени.
Это отдельная задача по отношению к ангиографии и внутрисосудистой визуализации. Изображение показывает определённые анатомические характеристики, а давление описывает гемодинамический сигнал в конкретных условиях. Ни один метод не следует объявлять полным заменителем остальных. Здесь рассматриваются технические принципы, артефакты и контроль качества без назначения лекарственных проб или порогов принятия лечебных решений.
Два канала, которые должны быть сопоставимы
Дистальный канал формируется датчиком проводника. Аортальный канал обычно связан с внешним преобразователем и жидкостной линией через соответствующую катетерную систему. У этих каналов разные физические пути передачи сигнала, поэтому их ошибки также различаются. Чистая кривая одного канала не подтверждает качество другого.
Жидкостной тракт может вносить демпфирование, резонанс и смещение уровня. Пузырьки, соединения, геометрия линии и положение внешнего датчика влияют на форму и абсолютное значение. Датчик проводника имеет собственные условия подготовки, температурной стабилизации и электрической или оптической передачи. Система должна сопоставлять не просто два числа, а корректно полученные временные сигналы.
Отношение давлений может выглядеть правдоподобно даже при смещении одного канала. Ошибка особенно значима, когда результат находится рядом с границей клинического решения. Поэтому качество кривых и проверка дрейфа являются частью исследования, а не необязательной технической формальностью после получения итогового индекса.
Датчик проводника
В разных изделиях используются различные измерительные технологии, включая электрические и оптические датчики. Конструкция влияет на интерфейс, устойчивость и характер возможных ошибок. Нельзя считать все проводники взаимозаменяемыми только по диаметру или наличию датчика давления. Совместимость с консолью и принадлежностями проверяют по точным моделям.
Чувствительный элемент располагается в определённой части проводника, которая не обязательно совпадает с его самым дистальным концом. Для пространственного смысла измерения необходимо знать положение именно датчика. Ошибка локализации измерительной зоны может привести к неверному сопоставлению давления с анатомическим участком, даже если сигнал электрически качественный.
Соединение с интерфейсом должно сохранять предусмотренные условия передачи. Повреждение, загрязнение или неподтверждённое переподключение способны влиять на сигнал. Правила подготовки и обращения берут из инструкции конкретного изделия. Обзор класса не заменяет их универсальной последовательностью действий.
| Часть системы | Что измеряет или передаёт | Характерный источник ошибки |
|---|---|---|
| Датчик проводника | Локальное внутрисосудистое давление | Дрейф, нестабильность сигнала и неверная пространственная привязка |
| Интерфейс проводника | Связь с измерительной платформой | Несовместимость или нарушение соединения |
| Аортальная жидкостная линия | Передачу давления к внешнему преобразователю | Демпфирование, резонанс, пузырьки и состояние соединений |
| Внешний преобразователь | Преобразование давления в электрический сигнал | Неверный ноль или изменение высоты относительно принятого уровня |
| Временная обработка | Сопоставление фаз и усреднение | Несогласованные задержки и выбор интервала |
| Расчёт индекса | Отношение или другая функция исходных данных | Правильная арифметика на недостоверных сигналах |
Ноль, выравнивание и дрейф
Установка нуля задаёт исходный уровень измерительного канала при предусмотренном условии. Выравнивание согласует показания двух каналов в ситуации, где они должны представлять сопоставимое давление. Эти операции связаны, но не являются синонимами. Нельзя исправлять неверный ноль одного тракта произвольным выравниванием, не понимая причины расхождения.
Дрейф означает изменение исходного соответствия после первоначальной настройки. Он может проявляться как смещение измеренного давления, сохраняющееся при возвращении к условиям проверки. Даже небольшой дрейф влияет на отношение сигналов. Его оценка должна входить в рабочий процесс согласно используемой системе и профессиональному протоколу.
Если после исследования обнаружено несоответствие, не следует автоматически считать все предыдущие значения пригодными или автоматически пересчитывать их простым вычитанием. Возможность коррекции, необходимость повторной оценки и клинический смысл определяются характером ошибки и принятой методикой. Технически важно сохранить исходные кривые и факт выявленного дрейфа.
Форма аортальной кривой
Демпфирование сглаживает пульсовую волну и меняет соотношение её компонентов. Резонанс может усиливать отдельные колебания. Если канал давления имеет искажённую динамическую характеристику, расчёт на определённом участке сердечного цикла способен отличаться от расчёта по корректной форме. Поэтому контроль не ограничивается средним значением давления.
Положение катетера и взаимодействие с сосудистым устьем могут влиять на регистрируемый аортальный сигнал. Изменённая форма должна оцениваться специалистом в контексте процедуры. Программное усреднение не устраняет механическую причину искажения. Удобная гладкая линия не обязательно является более достоверной.
Высота внешнего преобразователя влияет на гидростатическую составляющую. Если положение изменилось между настройкой и регистрацией, возникшее смещение может ошибочно восприниматься как физиологическая динамика. Поддержание согласованных условий внешнего канала — самостоятельная техническая задача, которую нельзя заменить проверкой только проводника.
Синхронизация и выбор участка цикла
Физиологические индексы различаются способом расчёта и условиями регистрации. Некоторые используют усреднённые отношения, другие анализируют определённые интервалы или условия покоя. Эти алгоритмы не следует объединять под одним названием или считать одинаковыми показателями с разными торговыми обозначениями. Для каждого необходимо понимать, какие исходные данные используются.
Временная задержка между каналами имеет значение, особенно если расчёт привязан к части сердечного цикла. Максимумы и минимумы двух кривых должны сопоставляться по предусмотренному алгоритму. Простое деление значений, выбранных на разных фазах, не воспроизводит валидированный индекс.
Аритмия, переходные состояния и нестабильность сигнала могут осложнять выбор интервала для анализа. Автоматическое значение следует оценивать вместе с тем фрагментом, по которому оно получено. Если программа исключает отдельные циклы или использует определённое усреднение, это должно быть понятно оператору. Итоговое число без исходной записи ограничивает проверяемость результата.
Протяжка и пространственная интерпретация
При перемещении датчика вдоль сосуда можно анализировать изменение давления в пространственном контексте. Но временная запись становится пространственной только при известном положении и способе перемещения. Скорость, движение и синхронизация влияют на интерпретацию. Нельзя автоматически считать горизонтальную ось обычной временной кривой точной линейкой сосуда.
Сопоставление с ангиографией требует корректных ориентиров. Если измерительный датчик расположен не там, где предполагает оператор, даже правильная кривая получает неверный анатомический смысл. В интегрированных системах ко-регистрация помогает, но её точность и ограничения оценивают отдельно.
В некоторых конфигурациях доступны дополнительные показатели, связанные с температурой или другими измерениями. Их наличие зависит от датчика, программного обеспечения и разрешённого протокола. Возможность измерять давление не подтверждает автоматически возможность всех методов оценки микроциркуляции на том же проводнике.
| Наблюдение | Вероятный класс проблемы | Почему итоговый индекс может измениться |
|---|---|---|
| Кривые расходятся после первоначального согласования | Дрейф или изменение условий одного канала | Отношение включает инструментальное смещение |
| Аортальная волна стала сглаженной | Демпфирование жидкостного тракта | Меняется форма и фазовое сопоставление |
| Появились выраженные колебания | Резонанс или артефакт движения | Отдельные точки не отражают устойчивое давление |
| Изменился уровень после перемещения датчика снаружи | Гидростатическое смещение | Абсолютные уровни каналов стали несогласованными |
| Расчёт нестабилен на соседних циклах | Ритм, переходный процесс или плохой сигнал | Автоматическое усреднение использует неоднородные данные |
| Пространственный профиль не совпадает с ангиографией | Неверная локализация или ко-регистрация | Изменение давления отнесено к другому участку |
Практические разборы
В первом случае оператор получает пограничный результат, а при завершающей проверке каналы перестают совпадать в сопоставимых условиях. Нельзя просто выбрать более удобное число из отчёта. Нужно установить наличие и характер дрейфа, сохранить исходные сигналы и действовать по принятому протоколу оценки достоверности. Техническая неопределённость должна быть разрешена до клинического использования результата.
Во втором случае давление проводника стабильно, но аортальная кривая изменилась после перестановки внешнего преобразователя. Проблему ошибочно связывают с новым проводником. Анализ показывает, что изменились условия внешнего канала. Этот пример подчёркивает необходимость рассматривать два тракта отдельно: надёжный датчик внутри сосуда не компенсирует неверно организованный опорный канал.
Приёмка и контроль качества
При оснащении проверяют консоль, разрешённые проводники, интерфейсы, внешние преобразователи и совместимость с регистрационной системой. Нужно выяснить, какие индексы доступны в конкретной лицензии и какие условия необходимы для их расчёта. Название платформы не гарантирует наличие всех функций, показанных в общей брошюре.
Техническое испытание проводится на предусмотренных средствах контроля, позволяющих оценить каналы давления и обработку. Система должна корректно отображать известные сигналы, сохранять их и формировать отчёт. Инвазивная процедура у пациента не заменяет приёмочный тест оборудования.
Важен архив исходных кривых. Он позволяет проверить форму, фазу, устойчивость, выбранный интервал и заключительную оценку дрейфа. Отчёт, содержащий только одно число, не даёт такой возможности. При интеграции с медицинской информационной системой проверяют сохранность временных данных и доступность повторного просмотра.
Что должно быть в техническом задании
Требования формулируют через измерительный процесс: какие проводники применяются, какие показатели рассчитываются, как организован аортальный канал и как сохраняются данные. Отдельно указывают необходимость ко-регистрации, дополнительных измерений и взаимодействия с уже установленной аппаратурой. Это предотвращает поставку функционально неполного комплекта.
Для обучения полезны записи с дрейфом, демпфированием и рассогласованием времени. Персонал должен уметь отличать физиологическую динамику от технического нарушения. Умение нажать кнопку расчёта не обеспечивает компетентность в оценке качества исходных сигналов.
| Критерий | Что уточнить | Что проверить |
|---|---|---|
| Проводник | Технологию датчика и совместимые модели | Официальный перечень и комплект интерфейсов |
| Опорный канал | Тип внешнего преобразователя и жидкостной линии | Правила нуля, уровня и динамического контроля |
| Алгоритмы | Какие индексы лицензированы и в каких условиях работают? | Документацию и представление исходного интервала |
| Контроль дрейфа | Как фиксируется завершающая проверка? | Журнал, кривые и предусмотренный рабочий процесс |
| Пространственный анализ | Нужна ли протяжка и связь с ангиографией? | Проверенную ко-регистрацию и её ограничения |
| Архив | Сохраняются ли оба исходных канала? | Повторное открытие записи и отчёта |
Частые вопросы
Достаточно ли качественного датчика на проводнике?
Нет. Результат зависит также от аортального канала, выравнивания, синхронизации и стабильности. Ошибка опорного тракта может исказить отношение при исправном проводнике.
Ноль и выравнивание — одна операция?
Нет. Ноль задаёт исходный уровень канала, а выравнивание согласует два канала в предусмотренных условиях. Их смысл и порядок определяются системой и методикой.
Можно оценить достоверность только по итоговому числу?
Нет. Нужны исходные кривые, условия расчёта и проверка дрейфа. Число может выглядеть правдоподобно при технически ошибочном сигнале.
Все индексы давления взаимозаменяемы?
Они могут использовать разные условия и участки цикла. Интерпретация должна соответствовать конкретному валидированному показателю. Перенос названия, порога или смысла между алгоритмами без основания некорректен.
