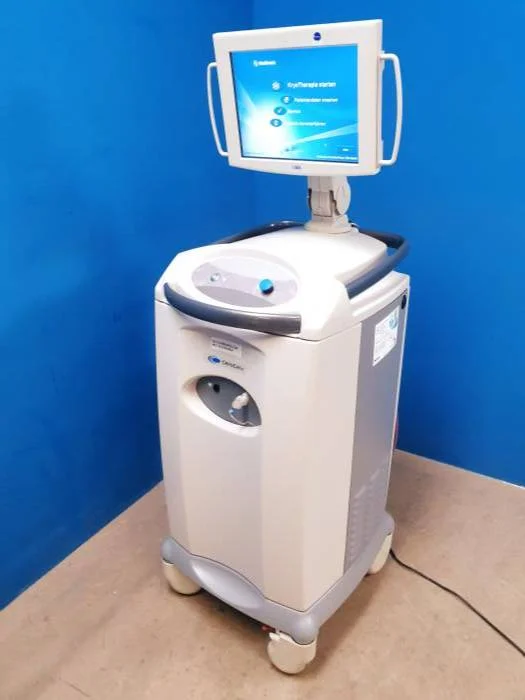

Криоабляционная система сердца — комплекс, который создаёт контролируемое охлаждение в рабочей части совместимого катетера и управляет циркуляцией хладагента. В состав входят консоль, источник хладагента, соединительные линии, катетер, электрические интерфейсы и система отвода отработанного газа. В баллонном исполнении охлаждение распределяется по рабочей поверхности баллона; фокальные катетеры имеют другую геометрию воздействия и собственные ограничения.
Основной предмет технического анализа — герметичный рабочий контур и достоверность его контроля. Консоль должна не только подать хладагент, но и обеспечить предусмотренный возврат, отведение и регистрацию состояний. Видимое снижение температуры на экране не доказывает автоматически правильность всей системы, достаточность контакта или клинический результат воздействия.
Физический принцип охлаждения
В поддерживаемых системах жидкий хладагент подаётся к рабочей части катетера, где расширение и изменение фазового состояния сопровождаются поглощением тепла. Возникающий газ возвращается по предусмотренному пути. Конкретный хладагент и параметры контура определяются изготовителем; заменять его по сходству физических свойств или доступности нельзя.
Например, в документации одной из распространённых платформ описаны подача жидкой закиси азота, возврат паров под вакуумом и отведение в больничную систему газоудаления. Это характеристика конкретной конструкции, а не разрешение применять любой баллон с тем же химическим названием. Требования к чистоте, влажности, соединениям и условиям хранения являются частью технической совместимости.
Теплообмен зависит от контакта рабочей поверхности, окружающего кровотока, геометрии и времени. Температура измеряется в предусмотренном месте системы и не описывает полное трёхмерное поле в тканях. Даже сходные температурные кривые могут возникать при различающихся условиях контакта. Поэтому числовое показание рассматривают вместе с другими данными и особенностями процедуры.
Консоль и контуры управления
Консоль содержит узлы управления подачей хладагента, измерения давления и температуры, электрические интерфейсы и программное обеспечение. Она распознаёт состояния подключения и выполняет предусмотренные проверки. Полный перечень датчиков и контролируемых неисправностей зависит от модели: нельзя предполагать, что аппарат автоматически обнаруживает любой дефект линии или любую ошибку внешнего подключения.
Подающая и возвратная части выполняют разные функции. Нарушение подачи ограничивает охлаждение, тогда как проблема возврата или отведения изменяет условия обращения с газом. Обе ситуации требуют анализа сообщений системы и действий по инструкции. Вакуумный тракт не следует считать необязательным дополнением к «главной» холодной линии.
Электрическая связь с катетером передаёт предусмотренные измерения и сведения о его состоянии. Механическое соединение хладагентной линии не заменяет электрическое подключение, и наоборот. В рабочем процессе подтверждают весь набор соединений, не ориентируясь только на появление названия катетера на дисплее.
| Узел | Назначение | Что важно проверить |
|---|---|---|
| Источник хладагента | Обеспечивает предусмотренный рабочий запас вещества | Тип, чистоту, разрешённое исполнение и условия хранения |
| Подающая линия | Доставляет хладагент к рабочей части | Совместимость, целостность и правильность соединений |
| Катетер | Формирует геометрию охлаждения и содержит предусмотренные датчики | Модель, размер, упаковку, ограничения применения |
| Возвратный тракт | Возвращает газ из катетера | Герметичность и предусмотренный контроль вакуумного контура |
| Газоотведение | Удаляет отработанный газ из рабочей системы | Соответствие инфраструктуры требованиям изготовителя |
| Консоль и интерфейсы | Управляют состояниями и сохраняют параметры | Версии, сообщения, регистрацию и совместимость принадлежностей |
Баллон и фокальный катетер
Баллонная геометрия предназначена для определённого способа контакта с анатомической областью. Фокальный катетер воздействует иначе и не является уменьшенным баллоном с тем же рабочим процессом. Возможность подключить оба семейства к одной консоли означает поддержку разных разрешённых конфигураций, а не взаимозаменяемость методик.
Размер баллона влияет на геометрию взаимодействия, но не определяет самостоятельно правильность контакта. Увеличение диаметра не является универсальным способом улучшить результат. Оценка анатомического соответствия и положения относится к клинической процедуре; техническая задача состоит в обеспечении нужного разрешённого диапазона изделий и достоверной идентификации выбранной модели.
Многослойная конструкция, контроль утечки и другие защитные механизмы различаются между платформами. Их описывают по документации, не перенося свойства одной модели на весь класс. Наличие защитной функции не отменяет проверки упаковки, сроков, целостности и соблюдения ограничений повторного использования.
Температурная кривая и границы интерпретации
Температура на экране является результатом измерения конкретного датчика. Важно знать его расположение и то, какую область он характеризует. Показание внутри катетерной конструкции не следует безоговорочно называть температурой всей прилежащей ткани. Различие принципиально при сравнении устройств с разными датчиками и алгоритмами отображения.
Форма кривой охлаждения зависит от подачи хладагента и теплообмена с окружающей средой. Изменение контакта или потока крови может влиять на динамику. Однако одна и та же форма не имеет единственного клинического объяснения. Использовать отдельное число или скорость изменения как универсальное доказательство результата без контекста нельзя.
Фаза прекращения охлаждения также является частью контролируемого процесса. Завершение команды не означает мгновенного исчезновения всех температурных и механических эффектов. Порядок дальнейших действий определяется конкретной процедурой и инструкцией; обзор оборудования не должен превращаться в самостоятельное руководство по манипуляциям катетером.
Газовая инфраструктура помещения
Криосистема предъявляет требования к помещению, которые отсутствуют у многих электрических приборов. Следует проверить путь отвода газа, разрешённые подключения и условия вентиляции. Обычная розетка питания не обеспечивает всей инфраструктуры. Если в документации предусмотрено подключение к системе газоудаления, наличие переносного вентилятора не является эквивалентной заменой.
Источник хладагента должен храниться, транспортироваться и закрепляться по применимым требованиям и инструкции. Его масса, положение и соединение влияют на организацию рабочего места. Смена источника выполняется обученным персоналом по установленному порядку; внешнее сходство резьбы не подтверждает допустимость стороннего адаптера.
При планировании расхода учитывают не только число процедур, но и фактические условия использования, остаток, резерв и логистику. Универсальная цифра «на столько-то пациентов» может не соответствовать реальной практике. Техническое обеспечение должно позволять контролировать готовность системы до процедуры, а не обнаруживать недостаток рабочего запаса после начала.
Интеграция с электрофизиологической лабораторией
Катетерная система может иметь соединения с регистрационным комплексом для передачи электрических сигналов и событий. Совместимость кабелей и интерфейсов проверяют по конкретной конфигурации. Наличие разъёма стандартного вида не гарантирует правильную распиновку, защиту или допустимость соединения с любым усилителем.
Сопоставление электрических событий и температурной кривой требует понятной временной привязки. В отчёте следует различать команду запуска, фактическое состояние системы и зарегистрированный электрический ответ. Если данные сохраняются на разных платформах, необходимо знать, как согласованы их временные шкалы и какие задержки предусмотрены интерфейсом.
Дополнительные средства наблюдения во время процедуры определяются клиническим протоколом и оборудованием. Криоконсоль не заменяет всю систему мониторирования пациента. Её внутренние датчики контролируют определённые параметры технического контура, а не все возможные физиологические последствия воздействия.
| Наблюдение | Возможный технический фактор | Что важно уточнить |
|---|---|---|
| Система не разрешает запуск | Не подтверждено соединение или не выполнена проверка | Точное сообщение и требуемый этап подготовки |
| Кривая отличается от привычной | Изменились теплообмен, подача или условия измерения | Контекст, состояние контура и значение датчика |
| Появляется сообщение о возврате газа | Нарушение вакуумного или отводящего тракта | Целостность линии и соответствие инфраструктуры |
| Катетер определяется, но готовность не подтверждена | Электрическое распознавание не завершает проверку всех соединений | Полный перечень подключений и тестов |
| В архиве нет части событий | Разные платформы сохраняют различный объём данных | Состав записи и синхронизацию времени |
| Расход хладагента выше ожидаемого | Изменился рабочий профиль или условия системы | Фактический журнал и сервисные критерии вместо усреднённой нормы |
Приёмка оборудования
Приёмка начинается с проверки комплекта и помещения. Помимо консоли и катетеров нужны разрешённые линии, кабели, источник хладагента и газовая инфраструктура. Отсутствующий элемент нельзя компенсировать импровизированным соединением ради демонстрации работоспособности. Полнота системы должна быть подтверждена до начала клинического использования.
Испытания проводят по методике изготовителя с предусмотренными средствами контроля. Проверяют сообщения, состояния, соединения и документирование в разрешённом режиме. Нельзя создавать произвольные утечки или отключения под давлением, пытаясь самостоятельно доказать работу защиты. Проверка аварийных функций требует установленной безопасной процедуры и компетентного персонала.
В журнале фиксируют модель, версии, принадлежности, результаты и условия испытаний. После замены ключевых компонентов или ремонта определяют необходимый объём повторной проверки. Сервисное заключение должно ясно указывать, что именно проверялось: консоль отдельно или весь рабочий контур с инфраструктурой помещения.
Практические ситуации
Первая ситуация: новая консоль доставлена в лабораторию, электрическое питание соответствует требованиям, но штатный отвод газа не подготовлен. Попытка считать систему готовой только по успешному включению ошибочна. Недостаёт части рабочего контура, предусмотренной изготовителем. План ввода должен включать инженерную подготовку помещения и её подтверждение, а не только обучение работе с экраном.
Вторая ситуация: при сравнении отчётов персонал видит одинаковую минимальную температуру и предполагает одинаковые условия воздействия. Однако кривые имеют различную динамику, а конфигурация катетера и контакт отличались. Минимум является лишь одной характеристикой записи. Содержательное сравнение требует всей кривой, временного контекста и клинических данных; перенос отдельного значения между случаями не обоснован.
Критерии комплектации
Выбор должен учитывать поддерживаемые семейства катетеров, инфраструктуру, логистику хладагента и обслуживание. Максимальное число функций в перечне не помогает, если нужный расходный материал недоступен или помещение не соответствует требованиям. Рабочую готовность оценивают на уровне всей лаборатории.
Обучение включает понимание сообщений системы, различение электрических и газовых соединений, проверку готовности и документирование. Персонал должен знать границы своей компетенции: какие действия входят в обычную подготовку, какие требуют сервисного специалиста и когда аппарат выводится из эксплуатации. Это снижает риск попыток обхода защитных состояний.
| Критерий | Вопрос при планировании | Подтверждение |
|---|---|---|
| Катетерная платформа | Какие баллонные и фокальные изделия поддерживаются? | Официальный перечень совместимости |
| Рабочий контур | Какие линии и соединители входят в систему? | Полная спецификация принадлежностей |
| Хладагент | Как обеспечиваются требуемый тип, качество и запас? | Документированная логистика и условия хранения |
| Помещение | Как организованы отвод газа и размещение консоли? | Проверка инфраструктуры по требованиям изготовителя |
| Регистрация | Какие параметры и события сохраняются? | Тестовый отчёт и согласование временных данных |
| Обслуживание | Кто проверяет контур и устраняет неисправности? | Сервисная методика, обучение и регламент резерва |
Частые вопросы
Криоконсоли достаточно обычной электросети?
Нет, требования определяются всей системой. Могут быть необходимы источник хладагента, газоотведение и специальные принадлежности. Условия помещения проверяют по документации конкретной модели.
Температура на дисплее равна температуре ткани?
Показание относится к определённому датчику и месту измерения. Поле температуры в тканях неоднородно, поэтому такой перенос без уточнения конструкции некорректен.
Можно использовать любой хладагент того же состава?
Нет. Важны разрешённое исполнение, чистота, влажность, соединения и другие требования. Совпадение химического названия не подтверждает совместимость с медицинской системой.
Баллонный и фокальный катетер работают одинаково?
Они используют охлаждение, но имеют разную геометрию и рабочий процесс. Поддержка обоих типов консолью не делает их взаимозаменяемыми и не позволяет переносить параметры применения между ними.
