Внутрисосудистая оптическая когерентная томография — метод получения высокодетализированных срезов сосуда с помощью света ближнего инфракрасного диапазона и катетерного оптического тракта. Система анализирует отражённый сигнал и формирует последовательность поперечных изображений. В кардиологии её часто обозначают OCT или ОКТ сосудов. Она отличается от офтальмологической ОКТ способом доставки света, условиями сканирования и необходимостью учитывать влияние крови в поле исследования.
Комплекс состоит из оптической платформы, интерфейса катетера, механизма вращения и протяжки, программного анализа и средств хранения. Конкретные поколения систем имеют разные разрешённые катетеры и функции. Поддержка анализа коронарной физиологии на той же консоли не означает, что оптический и измерительный тракты используют одни и те же принадлежности.
Интерференционный принцип
ОКТ использует сопоставление света, вернувшегося от исследуемых структур, с опорным сигналом. Из полученных данных вычисляется распределение отражений по глубине. Последовательное сканирование вокруг оси катетера создаёт поперечный срез, а продольное движение — серию вдоль сосуда. Таким образом, изображение зависит от оптики, механики и временной согласованности этих процессов.
Высокая детализация позволяет различать мелкие элементы доступной визуализации, но не устраняет ограничения глубины проникновения. Свет рассеивается и поглощается тканями, поэтому дальние структуры могут быть видны хуже или не определяться. Отсутствие изображения за сильно ослабляющей областью не означает отсутствия ткани. Нельзя превращать техническое ограничение в анатомический вывод.
Оптическая шкала глубины формируется с учётом свойств среды и алгоритма реконструкции. Калибровка и корректная работа катетерного тракта являются частью измерительной системы. Произвольное изменение изображения после экспорта способно нарушить его количественную пригодность; измерения выполняются в предусмотренном программном окружении.
Катетерный оптический тракт
Внутри катетера находятся элементы доставки и приёма света. Их движение должно соответствовать формированию изображения. Соединение с приводом и оптическим интерфейсом требует предусмотренной подготовки; загрязнение или повреждение соединения может ухудшить качество сигнала. Состояние внешней оболочки также имеет значение для безопасного и корректного использования изделия.
Вращение создаёт угловую развёртку, а протяжка — продольный шаг. Неравномерность движения может деформировать изображение или пространственную последовательность. Если механический артефакт не распознан, программный анализ способен обработать его как реальную структуру. Поэтому оценка качества предшествует количественным выводам.
Катетер имеет конкретные ограничения по назначению и условиям использования. Диапазон сосудов, совместимость с направляющими и другие параметры устанавливаются инструкцией. Внешне похожие катетеры разных поколений не обязательно работают с одной системой. При закупке проверяют точную модель, а не только слово «ОКТ» на упаковке.
| Элемент комплекса | Функция | Что может ограничить результат |
|---|---|---|
| Оптическая консоль | Формирует и обрабатывает измерительный сигнал | Калибровка, программная версия и поддерживаемая конфигурация |
| Оптический интерфейс | Соединяет катетер с платформой | Загрязнение, повреждение или несовместимость |
| Вращающийся тракт | Создаёт круговое сканирование | Неравномерное вращение и деформация угловой развёртки |
| Механизм протяжки | Формирует продольную серию | Нарушение движения или неподтверждённая пространственная привязка |
| Программный анализ | Определяет контуры и измерения | Ошибки при тенях, остаточной крови и сложной геометрии |
| Архив | Сохраняет серию для повторной оценки | Неполный экспорт или потеря исходных данных |
Почему кровь влияет на изображение
Клеточные элементы крови сильно изменяют распространение света. Для получения пригодной серии требуется предусмотренное создание оптического окна в исследуемой области. Конкретный способ, допустимые среды и ограничения определяются клинической процедурой и инструкцией. Обзор оборудования не задаёт объёмы, скорости или универсальную схему введения жидкости.
Остаточная кровь может создавать неоднородное ослабление и затруднять определение границы просвета. В результате автоматический контур иногда следует не истинной стенке, а области изменения оптического сигнала. Такая ошибка особенно важна, когда система сразу выдаёт числовые измерения и создаёт ощущение полной объективности.
Неодинаковое качество оптического окна вдоль протяжки означает, что серия может содержать как пригодные, так и ограниченные участки. Успешный первый кадр не гарантирует качество всей последовательности. Проверяют покрытие интересующей области и отсутствие пропусков, а не только выбранный красивый срез для отчёта.
Тени и отражения
Направляющий проводник и другие сильно отражающие элементы могут создавать тень, за которой часть стенки не визуализируется. Это закономерное ограничение, а не дефект, который обязательно исчезнет после увеличения яркости. Если измеряемая граница находится в тени, результат зависит от того, как она восстановлена или интерполирована, и требует соответствующей оценки.
Сильные отражения способны сопровождаться дополнительными оптическими артефактами и насыщением. Их вид зависит от системы и объекта. При интерпретации элементов стента важно отличать реальную геометрию от следствий отражения и затенения. Автоматическая классификация облегчает работу, но не заменяет проверку сомнительных кадров.
Затухание сигнала в тканях также неоднородно. Одинаковая тёмная область на изображении может иметь разные причины: физическое ослабление, тень, остаточную кровь или особенности визуализации. Контекст соседних кадров помогает различать механизмы, но не превращает каждую зону в однозначно классифицируемую структуру.
Пространственная серия и движение
Протяжка собирает множество срезов за ограниченное время. За этот период сосуд и катетер могут двигаться. Продольное изображение поэтому объединяет пространственную структуру с временной последовательностью регистрации. Резкий переход между кадрами иногда связан с движением, а не с внезапным изменением анатомии.
Автоматизированный привод задаёт предусмотренную скорость, но техническое качество серии оценивается по фактическим данным. Если исследование прервалось или часть кадров непригодна, общая длина на экране не означает полноценного покрытия всей области. В отчёте следует сохранять сведения о пригодности и ограничениях, важные для последующего анализа.

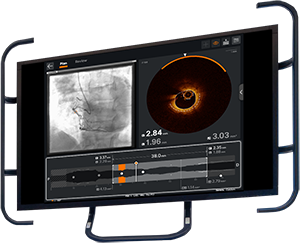

Ко-регистрация с ангиографией помогает связывать срезы с положением вдоль сосуда. Она требует корректного совмещения и поддерживаемого рабочего процесса. Если ориентиры определены неверно или движение нарушило соответствие, точный ОКТ-кадр может быть привязан к неправильному месту на ангиограмме. Это отдельная ошибка контекста, которую нельзя исправить повышением разрешения самой ОКТ.
| Ограничение | Внешнее проявление | Влияние на анализ |
|---|---|---|
| Остаточная кровь | Неоднородное ослабление и неполная видимость стенки | Ошибочная граница просвета и пропуск деталей |
| Тень от проводника | Сектор с ограниченной визуализацией | Нельзя непосредственно оценить скрытый контур |
| Сильное отражение | Яркие элементы и сопутствующие артефакты | Нужна проверка автоматической классификации |
| Движение во время серии | Несогласованность соседних кадров | Продольная реконструкция может искажать геометрию |
| Неполная протяжка | Отсутствует часть нужной области | Полнота исследования не подтверждается общей длиной файла |
| Ошибка совмещения | Кадр связан с неверным участком ангиограммы | Правильное измерение получает неправильную локализацию |
Контуры, размеры и автоматизация
Программное обеспечение может определять просвет, элементы стента и другие поддерживаемые структуры, рассчитывать размеры и формировать отчёт. Автоматическое выделение контура — гипотеза алгоритма, основанная на изображении. Если исходная граница не видна, уверенно нарисованная линия не становится измеренным фактом.
Для проверки результата полезно просматривать не только итоговую карту, но и соседние исходные срезы. Изолированный кадр может не отражать изменение качества или движение. При ручной коррекции следует сохранять согласованное правило выбора границы, иначе воспроизводимость между операторами снижается даже при одинаковых исходных данных.
Число знаков после запятой характеризует представление вычисления, а не всю неопределённость измерения. Ошибка контура на ограниченном участке может быть значительно важнее округления. Поэтому технически грамотный отчёт объясняет качество исходной серии и правила анализа, а не опирается на видимость высокой числовой точности.
Отличия от IVUS
Внутрисосудистый ультразвук использует акустические волны, а ОКТ — свет. Они различаются балансом детализации, проникновения и ограничениями среды. ОКТ нельзя считать просто «более современной версией» IVUS: выбор метода связан с конкретной задачей и условиями исследования. Сравнение оборудования должно отражать физический принцип, а не только привлекательность изображения.
Для IVUS характерны акустические тени и особенности ультразвукового тракта; для ОКТ особенно значимы оптическое окно и световое затухание. Оба метода требуют проверки исходных данных и корректной пространственной привязки. Возможность совмещать методы на одной платформе не устраняет различий их расходных материалов и рабочих процессов.
Практические ситуации
В первом случае программа автоматически обвела просвет, но в части серии сохранялась кровь. Число площади выглядит правдоподобно, и оператор использует его без просмотра кадров. При проверке видно, что контур на нескольких срезах проходит по границе оптического ослабления. Ошибка возникла до вычисления площади. Исправление требует оценки пригодности исходного участка, а не изменения округления результата.
Во втором случае после экспорта в презентацию изображение растянули по ширине, сохранив графическую шкалу как часть картинки. Попытка измерить расстояние по такой иллюстрации даёт недостоверный результат. Количественные данные следует получать из исходной системы или валидированного экспорта с сохранённой калибровкой. Презентационное изображение предназначено для объяснения, а не автоматически для повторного измерения.
Приёмка и организация хранения
При поставке проверяют совместимость консоли, катетера, привода и программных модулей. Отдельно уточняют доступность автоматического анализа, ко-регистрации и дополнительных физиологических функций. Наличие функции в описании семейства не означает её активацию в конкретной лицензии.
Архив должен сохранять полную серию в объёме, необходимом для повторного просмотра. Важно проверить восстановление исследования, доступность измерений и связь с пациентом. Итоговый PDF не всегда содержит все кадры и не заменяет исходные данные. Политику хранения определяют до начала регулярной работы, а не после заполнения локального диска.
Технические испытания выполняют по документации изготовителя с предусмотренными средствами. Клиническое инвазивное исследование не используется вместо приёмочного теста. После обновления программного обеспечения проверяют доступность старых данных и корректность необходимых интерфейсов, особенно если изменился формат анализа или экспорта.
| Критерий | Что нужно уточнить | Проверяемый результат |
|---|---|---|
| Катетеры | Какие модели и поколения поддерживаются? | Официальная совместимость с поставленной консолью |
| Качество серии | Как система показывает непригодные участки и артефакты? | Демонстрация исходных кадров и контроля качества |
| Автоматический анализ | Какие структуры определяются и как исправляется контур? | Возможность проверки и документированной коррекции |
| Пространственная привязка | Как выполняются протяжка и ко-регистрация? | Подтверждённый рабочий процесс и интерфейсы |
| Архив | Сохраняется ли полная серия и калибровка? | Повторное открытие тестового исследования |
| Поддержка | Как обновляются программы и проверяется оптический тракт? | Регламент сервиса и приёмочный протокол |
Частые вопросы
Это тот же аппарат, что ОКТ сетчатки?
Физическая основа родственна, но катетерный тракт, условия регистрации и назначение отличаются. Офтальмологический аппарат не заменяет внутрисосудистую платформу и не использует её рабочий процесс.
Если разрешение высокое, все границы видны точно?
Нет. Разрешение не устраняет тени, затухание, остаточную кровь и движение. Видимость конкретной границы определяется всей совокупностью условий, а не одной характеристикой прибора.
Можно доверять автоматическому отчёту без просмотра серии?
Нет. Автоматизация помогает измерять, но качество результата зависит от исходного изображения. Особенно важно проверять участки с ограниченной видимостью и необычной геометрией.
ОКТ всегда предпочтительнее IVUS?
У методов разные физические преимущества и ограничения. Выбор зависит от клинической задачи, анатомии и условий процедуры; универсального превосходства одного метода по всем критериям нет.
