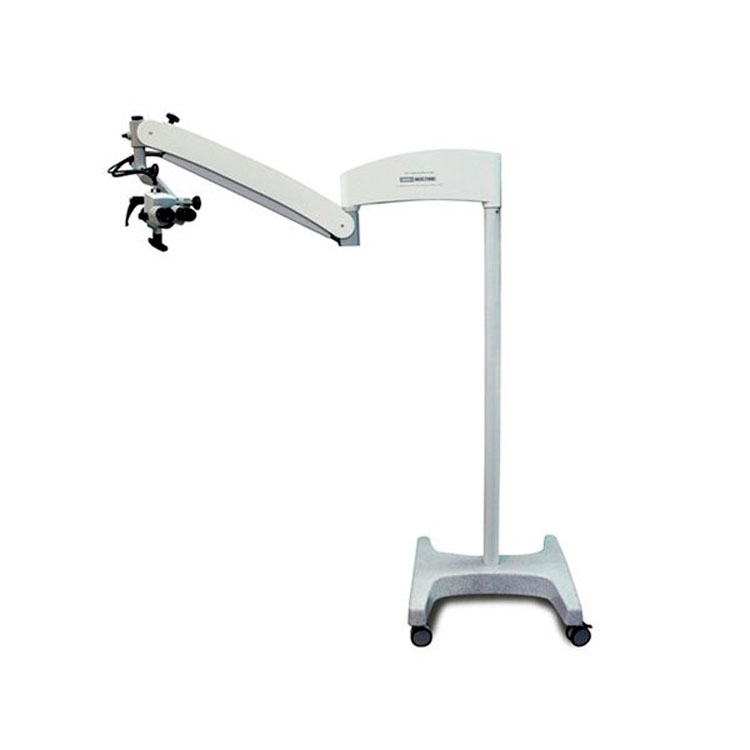

Что такое операционный микроскоп
Операционный микроскоп обеспечивает увеличенное наблюдение рабочего поля и пространственную ориентацию при предусмотренных хирургических вмешательствах. Его отличают не только оптика, но и механика позиционирования, освещение, эргономика и возможность работы в условиях операционной. Лабораторный микроскоп и обычная камера с увеличением не являются функциональными аналогами.
В оптической системе два канала формируют стереоскопическое наблюдение. В современных конфигурациях могут присутствовать цифровая визуализация, камера, монитор и специальные режимы. Их доступность зависит от модели и комплектации. Цифровое отображение и оптическое наблюдение имеют разные характеристики, которые нужно оценивать отдельно.
Выбор начинают с характера доступа, положения хирурга и ассистента, необходимых инструментов и пространства над рабочим полем. Максимальное увеличение — лишь одна из характеристик. Не менее важны рабочая дистанция, устойчивость, диапазон перемещения и удобство управления без нарушения рабочего процесса.
Оптическая система и рабочая дистанция
Рабочее расстояние описывает пространство между объективом и областью наблюдения в предусмотренной фокусировке. Оно влияет на доступ инструментов, положение рук и компоновку рабочего места. Большой диапазон полезен только тогда, когда сочетается с подходящей механикой и эргономикой.
Увеличение зависит от объективной системы, изменяемого оптического тракта и окуляров. При его росте обычно меняются поле зрения и требования к точности фокусировки. Поэтому выбор максимального числа без оценки обзора может ухудшить удобство работы.
Глубина резкости, разрешение и освещённость связаны с настройками оптической системы. Режим, увеличивающий глубину наблюдения, может сопровождаться другими компромиссами. Важно оценивать изображение в реальном наборе настроек, а не собирать лучшие отдельные показатели из разных режимов.
Тубусы и окуляры должны позволять настроить систему под пользователя. Диапазон наклона и положение головы влияют на рабочую позу. Удобство одного хирурга не гарантирует удобство другого, поэтому проверяют типичные положения нескольких пользователей.
Оптические параметры и практический смысл
| Параметр | На что влияет | Что проверить |
|---|---|---|
| Увеличение | Масштаб наблюдаемой структуры | Поле зрения и удобство переключения |
| Рабочее расстояние | Пространство для инструментов | Диапазон при нужном положении системы |
| Глубина резкости | Область приемлемой резкости по глубине | Компромиссы выбранного режима |
| Стереонаблюдение | Пространственное восприятие | Настройку под пользователя |
| Тубус и окуляры | Рабочую позу | Диапазоны регулировки |
| Камера | Документирование и отображение | Реальную комплектацию и запись |
Штатив, балансировка и устойчивость
Штатив должен обеспечивать перемещение оптической головки в нужную область и удержание её положения. Геометрия плеча, высота и свободное пространство важны для совместимости с операционным столом, светильниками и другой аппаратурой. Габарит основания не описывает весь объём, который система занимает при движении.
Балансировка учитывает установленную оптику и принадлежности. После изменения конфигурации условия могут измениться. Если система поддерживает автоматическую процедуру, это не отменяет требований к допустимой нагрузке и порядку её выполнения.
Тормоза и органы разблокировки должны быть понятны пользователю. Проверяют доступность управления, отсутствие непредусмотренного дрейфа и удобство позиционирования в согласованной конфигурации. Механический дефект не следует компенсировать постоянным удержанием головки рукой.
Напольное и потолочное размещение создают разные инфраструктурные требования. Для стационарного крепления заранее оценивают несущие конструкции и монтаж; для мобильного — перемещение, пороги, хранение и безопасное размещение. Эти вопросы решают до поставки.
Комплектация под рабочую команду
| Компонент | Вопрос | Что зафиксировать |
|---|---|---|
| Основной тубус | Удобен ли хирургу в нужных положениях? | Тип и регулировки |
| Ассистентский канал | С какой стороны и в каком режиме наблюдает ассистент? | Стереонаблюдение и положение |
| Освещение | Какой источник и резерв предусмотрены? | Исполнение и обслуживание |
| Камера и запись | Что нужно сохранять и передавать? | Форматы, носители и активные функции |
| Педаль или рукоятки | Какие функции доступны без изменения позы? | Назначение органов управления |
| Защитные покрытия | Совместимы ли с конфигурацией? | Точные принадлежности |
| Интеграция | Нужны ли сеть, навигация или другие системы? | Подтверждённые интерфейсы |
Освещение и специальные режимы
Осветитель обеспечивает видимость, но интенсивность должна оцениваться вместе с дистанцией и оптической конфигурацией. Максимальная яркость не является универсальной целью. Система может иметь ограничения и автоматические функции, связанные с рабочими условиями; их действие уточняют в инструкции.
Специальные режимы наблюдения и флуоресцентные модули требуют соответствующих компонентов и разрешённого применения. Наличие названия функции в семейной брошюре не подтверждает, что она активирована в поставке. Отдельно проверяют камеры, фильтры, лицензии и совместимость.
Изображение для ассистента или на мониторе может отличаться от оптического наблюдения хирурга. Для обучения и документирования это важно: оценивают задержку, ориентацию, поле и качество в предусмотренной конфигурации. Запись высокого разрешения не заменяет удобного основного наблюдения.
Практический разбор: одинаковое увеличение, разная работа
Два микроскопа имеют близкий диапазон увеличения. У одного удобный диапазон рабочей дистанции, но отсутствует нужный ассистентский канал. У другого есть запись и дополнительный монитор, однако размещение плеча мешает предполагаемому доступу. Выбор по одному оптическому числу не позволяет решить задачу.
Для сравнения моделируют рабочее место: стол, положение команды, инструменты и окружающее оборудование. Проверяют основные положения головки и доступность управления. Демонстрация на пустой площадке может не выявить конфликтов, которые возникнут в операционной.
Итоговая спецификация должна отражать согласованную конфигурацию. Если часть возможностей поставляется опционально, их перечисляют отдельно. Это предотвращает ситуацию, когда показанная на демонстрации функция отсутствует в приобретённом комплекте.
Приёмка, очистка и обслуживание
При приёмке проверяют оптику, механику, управление и запись в составе поставки. Документируют конфигурацию, программные функции и принадлежности. Исходное состояние важно для последующей оценки изменений изображения или позиционирования.
Оптические поверхности очищают предусмотренными средствами и способом. Корпус, рукоятки, покрытия и съёмные детали могут иметь разные требования. Нельзя применять к объективу любой раствор, пригодный для наружных поверхностей оборудования.
Обслуживание включает не только замену источника света. Контролируют механику, тормоза, кабели, охлаждение и другие узлы согласно регламенту. При изменении конфигурации проверяют допустимую нагрузку и балансировку; добавленный монитор или аксессуар может влиять на систему.
Ошибки выбора операционного микроскопа
| Ошибка | Упущенный фактор | Правильная проверка |
|---|---|---|
| Выбор только максимального увеличения | Поле, дистанция и поза | Рабочий диапазон под задачу |
| Оценка без ассистента | Командная эргономика | Полная конфигурация наблюдения |
| Монитор считается заменой оптики | Различия отображения | Отдельная оценка каналов |
| Не проверено плечо штатива | Конфликты в операционной | Макет рабочего места |
| Все функции брошюры считаются базовыми | Опции и лицензии | Ведомость поставки |
| Добавление аксессуаров без балансировки | Изменение нагрузки | Предусмотренная процедура |
Вопросы и ответы
Чем цифровой микроскоп отличается от оптического? Архитектурой наблюдения и отображения. Конкретные системы могут сочетать оба пути, поэтому сравнивают фактическую конфигурацию.
Нужна ли видеозапись? Это зависит от задач документирования и обучения. Важно заранее определить, какие данные и куда должны сохраняться.
Почему рабочая дистанция важнее максимального увеличения? Она определяет пространство для инструментов и позу, а максимальное увеличение может использоваться лишь в части работы. Оба параметра оценивают совместно.
Можно ли дооснастить систему позднее? Только при подтверждённой совместимости и доступности нужных модулей. Свободный порт не гарантирует возможность любого расширения.
Увеличение, обзор и глубина наблюдения
Увеличение помогает различать небольшие структуры, но одновременно меняет доступный обзор. Поэтому диапазон микроскопа оценивают по последовательности рабочих задач: общий ориентир, детальное наблюдение и возвращение к более широкому полю. Плавность и удобство переключения могут быть практичнее, чем редко используемое предельное значение.
Глубина резкости описывает область, которая воспринимается достаточно резкой вдоль оси наблюдения. Она не является синонимом рабочего расстояния: первое относится к изображению, второе — к геометрии размещения объектива. Смешение этих понятий приводит к неверным требованиям в спецификации.
Система может предлагать режим увеличения глубины наблюдения с определёнными компромиссами изображения. Оценивать его нужно вместе с яркостью и разрешением в этом же режиме. Нельзя одновременно приписывать аппарату лучшие показатели, полученные при несовместимых настройках.
Для ассистента важны собственная ориентация и удобство доступа к наблюдению. Наличие дополнительного окуляра не описывает всю эргономику. Нужно проверить, может ли ассистент работать в нужном положении без конфликта с хирургом и инструментами.
Как проводить демонстрацию микроскопа с пользой
Демонстрационный сценарий начинается с предполагаемого расположения стола и команды. Затем проверяют перемещение головки между типичными положениями, доступность управления и сохранение устойчивости. Если этот этап пропущен, хорошие оптические характеристики могут сочетаться с неудобной механикой в конкретной операционной.
Отдельно рассматривают защитное покрытие и съёмные элементы управления. Они должны соответствовать системе и не создавать непредусмотренных ограничений движения. Если изготовитель предусматривает проверку или корректировку балансировки с покрытием, это включают в обучение.
Видеозапись оценивают по реальным задачам: достаточно ли поля, нужна ли запись специальных режимов, как идентифицируются файлы и куда они передаются. Слово «4K» не описывает удобство архивирования и не гарантирует включение функции записи в комплект.
При интеграции с навигацией проверяют не просто наличие кабеля, а поддерживаемое сочетание систем и программ. Оптическое наблюдение и отображаемая навигационная информация имеют разные источники и ограничения; их нельзя считать взаимозаменяемыми.
Результат демонстрации полезно оформлять перечнем согласованных характеристик и опций. Тогда поставка сравнивается с конкретно проверенной конфигурацией, а не с общим впечатлением от оборудования. Это особенно важно для платформ с большим числом вариантов тубусов, камер и программных функций.
Проверка полного поля перемещений
Размеры корпуса в каталоге не показывают пространство, необходимое при работе. Нужно учитывать основание, плечо, головку, монитор и положение команды. Если микроскоп перемещается между помещениями, отдельно проверяют путь транспортирования и место хранения в предусмотренном положении.
При оценке потолочного исполнения техническая часть проекта включает монтажные условия и согласование с другими подвесными системами. Для напольной модели важны устойчивое размещение и возможность безопасно менять позицию. Эти вопросы нельзя оставить на день поставки.
После добавления аксессуаров проверяют допустимую нагрузку и балансировку. Удобный держатель или камера стороннего происхождения не должны устанавливаться только потому, что их удалось закрепить. Совместимость относится к механике и работе всей системы.
В итоговом акте полезно перечислить проверенные положения и конфигурацию принадлежностей. Это делает результат приёмки воспроизводимым при последующих изменениях оснащения.
