Изображение формирует вся оптическая цепь

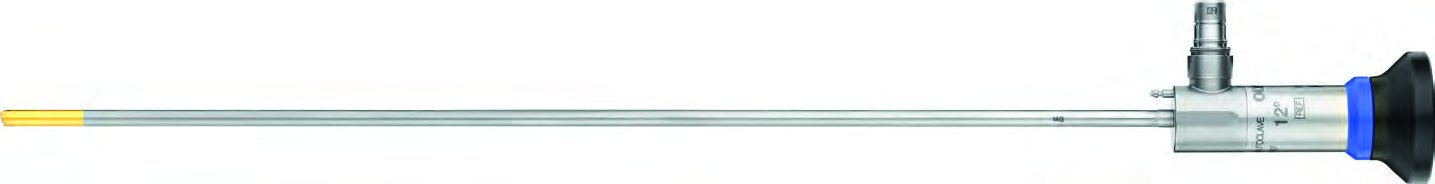

Жёсткий эндоскопический телескоп передаёт изображение от дистального объектива к окулярному узлу. В видеосистеме к нему добавляются адаптер, головка камеры, процессор, линия передачи и монитор. Качество наблюдения определяется согласованностью этой цепи. Покупка камеры с большим разрешением не исправляет повреждение оптики и не гарантирует, что вся доступная детализация появится на экране.
Практический выбор начинается с задачи доступа и обзора: куда необходимо смотреть, какой путь разрешён для инструмента и как изображение должно согласовываться с рабочими принадлежностями. Только после этого сравнивают параметры видеотракта. Иначе можно получить технически современный комплект, в котором неудобен угол наблюдения, неполно используется матрица или нарушена совместимость с тубусом.
Оптический тракт нужно оценивать как конфигурацию, которую можно воспроизвести. В документации фиксируют телескоп, адаптер, камеру, процессор и монитор. Замена одного элемента требует повторной проверки существенных характеристик изображения. Это особенно важно при работе нескольких стоек, где внешне похожие головки и адаптеры перемещают между кабинетами.
Направление наблюдения и поле зрения — разные параметры
Направление наблюдения описывает ориентацию оптической оси относительно оси вводимой части. Поле зрения характеризует угловой охват изображения вокруг этой оси. Поэтому обозначение «30 градусов» на телескопе нельзя без проверки документации трактовать как ширину видимого сектора. В большинстве каталогов рядом существуют отдельные характеристики, и их смешение приводит к ошибкам при подборе.
Прямая оптика смотрит вдоль оси, наклонная позволяет изменить направление наблюдения вращением инструмента. При этом положение объекта на экране зависит от ориентации телескопа и камеры. Для специалиста важна предсказуемость этой связи, особенно при работе с принадлежностью, которая должна постоянно оставаться в поле наблюдения. Оптическая геометрия выбирается вместе с механикой системы.
В каталоге Olympus OES ELITE представлены телескопы с несколькими направлениями наблюдения, при этом производитель отдельно указывает рекомендуемые сочетания с резектоскопами и оптическими обтураторами. Это иллюстрирует важный принцип: широкий ассортимент углов не означает, что любой вариант подходит для любого рабочего комплекта. Разрешённая комбинация важнее субъективного впечатления «видно больше».
Большое поле зрения помогает охватывать пространство, но не отменяет ограничений масштаба и периферической геометрии. Объект на краю изображения может восприниматься иначе, чем в центре. При сравнении систем следует оценивать клинически значимую область, а не только яркость и количество видимого пространства на демонстрационном кадре.
| Параметр | Что он описывает | С чем его нельзя смешивать |
|---|---|---|
| Направление наблюдения | Ориентацию оптической оси относительно вводимой части | С угловой шириной всего изображения |
| Поле зрения | Охват наблюдаемого пространства | С рабочей длиной и возможностью доступа |
| Рабочая длина | Геометрию достижения зоны при разрешённой сборке | С общей длиной телескопа вместе с окуляром |
| Наружный диаметр | Размер вводимой части для совместимого доступа | С диаметром пучка осветительных волокон |
| Разрешающая способность | Возможность различать детали в определённых условиях | С количеством пикселей только монитора |
| Масштаб изображения | Размер объекта в выбранной конфигурации наблюдения | С появлением новых деталей при цифровом увеличении |
Диаметр, рабочая длина и механическое согласование
Уменьшение диаметра меняет условия доступа, но не является безусловным улучшением оптики. Разные конструкции имеют разные ограничения по передаче света, механической прочности и совместимым принадлежностям. Выбор тонкого инструмента должен быть связан с конкретной задачей и разрешённым доступом, а не с представлением, что меньший размер всегда удобнее.
Рабочую длину сопоставляют с тубусом, портом и рабочими инструментами. Если оптический наконечник расположен не там, где предусмотрено конструкцией, поле наблюдения и положение рабочей части могут оказаться несогласованными. Даже при хорошем изображении такой набор нельзя оценивать только по факту механической сборки. Нужны точные обозначения совместимых компонентов.
Важны посадка окуляра и надёжность фиксации адаптера. Незначительное смещение способно изменить центрирование изображения, а нестабильный контакт — усложнить работу. При этом чрезмерное усилие фиксации не является способом улучшить оптическое качество. Сборку выполняют предусмотренным механизмом; деформированный или неподходящий узел должен быть выявлен, а не компенсирован затяжкой.
В технической заявке полезно отдельно описывать обязательные существующие принадлежности, которые должны сохраняться в работе. Иначе поставщик может предложить хороший телескоп, который требует замены всего сопряжённого набора. Оценка совместимости до закупки позволяет сравнивать реальные комплекты, а не изолированные цены и разрешения камер.
Адаптер камеры и использование матрицы
Адаптер согласует изображение телескопа с камерой. Его оптические свойства влияют на масштаб и заполнение кадра. Если круг изображения занимает только небольшую часть экрана, полезное поле может использовать лишь часть доступной матрицы. Если масштаб чрезмерно увеличен, часть поля обрезается. Оба варианта следует оценивать относительно задачи, а не автоматически считать неисправностью.
Оптическое увеличение и цифровое масштабирование различаются. Первое связано с формированием изображения до регистрации, второе перераспределяет уже полученные данные. Цифровой зум может облегчить просмотр, но не восстанавливает детали, которые не были зарегистрированы. Поэтому сравнение систем только при максимально увеличенном изображении легко вводит в заблуждение.
Фокусировка должна быть стабильной в предусмотренных условиях. Если резкость появляется только в одной части кадра, причиной могут быть состояние оптики, загрязнение, согласование компонентов или особенности объекта. В техническом разборе последовательно проверяют звенья тракта, не назначая заранее виновным самый дорогой компонент.
При смене камеры меняются не только пиксели. Обработка сигнала, контраст, шумоподавление и баланс цвета влияют на восприятие. Слишком агрессивное усиление контуров может сделать картинку визуально резкой без улучшения исходной информации. Для приёмки полезны сопоставимые тестовые условия и сохранение одинаковых настроек, а не выбор наиболее эффектного пресета.
| Наблюдение на экране | Возможное направление проверки | Что помогает локализовать причину |
|---|---|---|
| Круг изображения мал | Оптическое согласование адаптера и камеры | Сравнение разрешённых конфигураций при одинаковом объекте |
| Края поля исчезли | Масштаб адаптера или цифровое кадрирование | Проверка исходного режима без дополнительного увеличения |
| Резкость неодинакова | Оптика, центрирование, поверхность объекта | Контроль на подходящем тестовом объекте по процедуре |
| Цвет отличается между стойками | Баланс цвета, освещение, обработка и монитор | Сопоставление всей цепи, а не только головки камеры |
| Изображение нестабильно при движении | Фиксация, кабель, соединения | Проверка разрешённой сборки без пациента |
| Яркость нормальная, детали теряются | Пересвет, обработка сигнала, загрязнение | Оценка исходного изображения и последовательная проверка звеньев |
Освещение и камера не заменяют друг друга
Уровень освещения и экспозиция камеры совместно влияют на яркость экрана, но управляют разными физическими процессами. Камера может компенсировать изменение сигнала так, что экран выглядит приемлемо при неоптимальной световой конфигурации. Поэтому красивое изображение не доказывает правильность настройки источника света или отсутствие тепловой нагрузки.
В системном руководстве Olympus обращается внимание на различие между регулированием видеосигнала и фактической мощностью источника. Практический вывод для оснащения — проверять предусмотренную связь управления и совместимость компонентов. Не следует оценивать световод по тому, удаётся ли сделать монитор достаточно ярким усилением камеры.
Баланс белого выполняется в условиях и последовательности конкретной системы. Его цель — согласовать цветовую передачу, а не устранить все дефекты изображения. Загрязнение окна, повреждение волокон или неподходящий адаптер не исправляются успешной процедурой баланса. Если после замены элемента цвет резко изменился, нужно проверить состав тракта и условия, а не бесконечно повторять настройку.
Монитор тоже должен соответствовать видеосигналу. Дополнительное преобразование формата, растяжение кадра или неверный режим отображения способны изменить геометрию. В протоколе приёмки фиксируют вход, разрешённый формат и настройки, влияющие на изображение. Одинаковая диагональ двух экранов не означает одинаковое отображение эндоскопической картины.
Как проверять систему при приёмке
Проверку проводят на подходящем безопасном объекте, с разрешёнными компонентами и по предусмотренному порядку. Нужны воспроизводимые расстояние, ориентация, освещение и режим камеры. Без этих условий сравнение нового и старого телескопов может отражать случайное положение объекта, а не разницу качества оборудования.
Оценивают центр и периферию, устойчивость фокусировки, равномерность поля, цветовую передачу и поведение при допустимом движении. Отдельно проверяют отсутствие механического люфта и соответствие ориентации ожидаемой. Результаты сохраняют так, чтобы техническая служба могла повторить проверку после ремонта или жалобы.
Не все наблюдаемые особенности являются дефектом. Оптическая конструкция может иметь допустимые особенности, описанные изготовителем. Поэтому критерии приёмки согласуют заранее: что считается ограничением конкретной конфигурации, а что — основанием для сервисной оценки. Формулировка «картинка нравится» недостаточна для дальнейшего обслуживания.
| Пункт приёмки | Условие воспроизводимости | Полезная запись |
|---|---|---|
| Комплект | Точные модели всех звеньев | Телескоп, адаптер, камера, процессор, монитор |
| Геометрия | Сопоставимое положение тестового объекта | Расстояние и ориентация в пределах процедуры |
| Резкость | Одинаковый режим без скрытого цифрового увеличения | Кадры центра и периферии |
| Цвет | Предусмотренный баланс и стабильное освещение | Настройки и состав светового тракта |
| Передача сигнала | Один и тот же формат и вход монитора | Разрешение, кадрирование, используемые преобразователи |
| Повторная проверка | Сохранённый исходный протокол | Результат после замены или ремонта компонента |
Практический разбор: новая камера не дала ожидаемой детализации
После замены камеры подразделение ожидало заметного улучшения, но изображение осталось мягким. Обсуждение сосредоточилось на процессоре, хотя использовали прежний адаптер и телескоп с неизвестной историей технических жалоб. На экране круг изображения занимал небольшую область, затем его увеличивали цифровым способом. В результате большая часть возможностей новой камеры не использовалась для полезного поля.
Разбор начинают с фиксации конфигурации и отключения необоснованных преобразований. Проверяют разрешённое сочетание адаптера и камеры, состояние телескопа и качество тестового изображения. Сравнение выполняют последовательно, изменяя одно звено в рамках разрешённых комбинаций. Такой подход позволяет отличить ограничение масштаба от повреждения оптики и от особенностей цифровой обработки.
Результат используют для уточнения закупочной спецификации: требовать нужно качество согласованного тракта, а не только разрешение камеры. Если для достижения задачи необходим иной адаптер или телескоп, это должно быть известно до поставки. Иначе ожидания относятся к системе, которую фактически не приобрели.
Практический разбор: угол наблюдения изменили без проверки комплекта
В рабочий набор включили телескоп с другим направлением наблюдения, рассчитывая получить более широкий обзор. Сам телескоп механически установился, но положение рабочего инструмента относительно изображения изменилось. Причина заключалась в том, что угол наблюдения приняли за простое улучшение качества, не проверив согласование с рабочим элементом.
Правильная оценка возвращается к разрешённым сочетаниям производителя и задаче набора. Проверяют точный артикул, назначение и совместимость. Если новый вариант предназначен для иной конфигурации, его не вводят в работу на основании того, что изображение субъективно кажется удобным. Обучение должно объяснять разницу между направлением оси и шириной поля.
В дальнейшем в перечне комплектации указывают не только диаметр и длину, но и направление наблюдения, а также связанные компоненты. Это делает замену управляемой и предотвращает смешение внешне одинаковых телескопов в одном наборе.
Частые вопросы
Означает ли 4K-камера, что весь тракт стал 4K?
Нет. Полезная детализация зависит от оптики, адаптера, регистрации, обработки и отображения. Название одного компонента не характеризует автоматически всю цепь.
Почему изображение обрезается после замены адаптера?
Мог измениться оптический масштаб или режим кадрирования. Проверяют разрешённую комбинацию и исходные настройки. Обрезка не всегда означает поломку, но может ограничивать нужное поле.
Можно ли выбирать угол только по привычке специалиста?
Предпочтение учитывают вместе с совместимостью рабочего набора и задачей. Конкретное сочетание должно быть предусмотрено документацией, особенно при работе через тубус или с рабочим элементом.
Почему светлый экран не доказывает исправность светового тракта?
Камера может изменять экспозицию и обработку. Приемлемая яркость на мониторе не равна правильной передаче света и не характеризует тепловые условия на соединениях.
