Пахиметр измеряет толщину роговицы. Результат обычно выражают в микрометрах, но за одним числом могут стоять разные физические методы, точки и правила обработки. Контактный ультразвуковой прибор получает локальное измерение, а оптическая система может формировать карту толщины. Центральная толщина, толщина в вершине и минимальная толщина карты — не всегда одна и та же величина.
Пахиметрия применяется в офтальмологическом обследовании, планировании и наблюдении, однако сама по себе не описывает все свойства роговицы. Толщина не равна биомеханической прочности, а одинаковое значение не гарантирует одинаковую структуру ткани. Для клинического вывода важны метод, локализация, качество и сопоставление с другими данными.
Ультразвуковая пахиметрия: время превращается в расстояние
Датчик излучает короткий ультразвуковой импульс и регистрирует отражения от границ роговицы. По времени прохождения система рассчитывает толщину, используя принятую скорость звука. В упрощённом виде расстояние связано с произведением скорости на время с учётом двойного пути импульса. Поэтому прибор измеряет не «толщину непосредственно», а временной параметр, преобразуемый в геометрическую величину.
Расчёт предполагает определённую акустическую модель. Изменение свойств ткани может влиять на соответствие этой модели действительности. В обычной работе используют штатные настройки конкретного устройства, а не произвольно меняют скорость звука для получения ожидаемой цифры. Если исследовательский протокол предусматривает иной расчёт, это должно быть явно описано.
Положение датчика также существенно. Наклон может изменять акустический путь и качество отражений; контактное воздействие способно влиять на локальные условия. У некоторых приборов есть алгоритмы отклонения непригодных сигналов, но они не отменяют правильную технику. Оператор должен соблюдать инструкцию и понимать сообщения о принятом или отклонённом измерении.
Оптическая пахиметрия и карта толщины
Оптические методы определяют положение передней и задней поверхностей по своей технологии визуализации и геометрической модели. Пахиметрическая карта показывает распределение толщины в доступной области. На ней можно видеть центральное значение, минимальную точку и пространственный градиент. Это больше информации, чем одно локальное число, но карта зависит от качества съёмки и сегментации.
В документации ANTERION, например, отдельно определены центральная толщина в вершине и толщина в самой тонкой точке карты с её координатами. Это иллюстрирует важность терминов. Если врач сравнивает CCT одного прибора с минимальной толщиной другого, разница может объясняться разными точками, а не измерительной ошибкой.
Оптическая карта не становится достоверной только благодаря равномерной цветовой заливке. Нужно проверить исходные срезы и положение границ. Ошибочная сегментация способна создавать локальную «тонкую область», которой нет в реальной анатомии. При недостаточной видимости поверхности автоматический расчёт требует особого внимания.
| Показатель или метод | Какую информацию даёт | Что уточнить перед сравнением |
|---|---|---|
| Ультразвуковое локальное измерение | Толщину в точке установки датчика | Положение, метод и условия контакта |
| Оптическое центральное значение | Толщину в определённой центральной точке | Как именно прибор определяет центр |
| Минимальная толщина карты | Наименьшее значение в анализируемой области | Границы карты, координаты и качество сегментации |
| Карта толщины | Пространственное распределение | Масштаб цветов и полноту достоверных данных |
| Среднее серии | Сводное значение повторных измерений | Однородность точек и причины исключения результатов |
| Стандартное отклонение | Разброс серии | Оно не выявляет все систематические ошибки |
Центр роговицы: почему обозначения имеют значение
В разных системах ориентиром может быть вершина, центр зрачка или другой определённый объект. Эти точки не обязаны совпадать. При изменении фиксации и положения глаза измеряемая область также может смещаться. Поэтому формулировка «центральная толщина» должна читаться вместе с определением производителя.
Для ручного локального измерения важна воспроизводимая установка. Если серия включает несколько соседних точек с разной толщиной, среднее отражает смесь локализаций. Низкий разброс не всегда доказывает попадание в нужную точку: оператор может стабильно измерять одно и то же смещённое место. Здесь необходим контроль методики, а не только статистики.
При динамическом наблюдении желательно сохранять точку и способ регистрации. Если произошло изменение прибора или протокола, его отмечают. Сравнение толщины без пространственного контекста особенно ограничено при неоднородной роговице, где небольшое смещение может давать заметно другую величину.
Серия измерений и ложная уверенность среднего

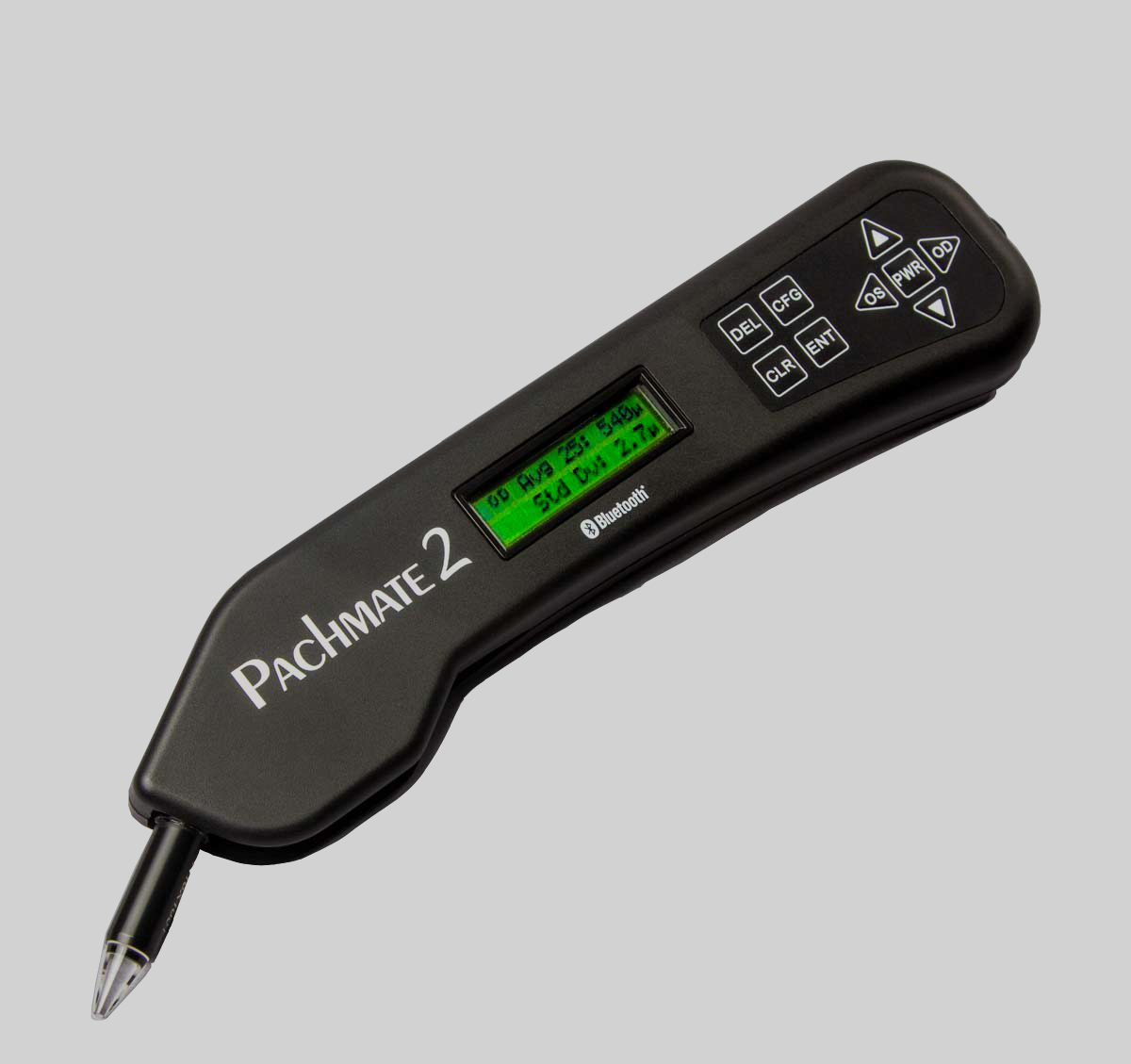

Многие ручные пахиметры сохраняют серию, рассчитывают среднее и разброс. Это удобно для оценки устойчивости, но нужно понимать состав серии. Повторные измерения должны соответствовать одной задаче и сопоставимым условиям. Нельзя объединять центральные и периферические значения в общий показатель без специального основания.
Удаление выбросов требует правила. Если исключать только числа, которые не соответствуют ожиданиям, результат становится предвзятым. Причиной исключения должна быть установленная техническая непригодность или критерий протокола, а не желание уменьшить стандартное отклонение. Полезно сохранять исходный набор и причину повторной регистрации.
Разрешение дисплея и точность не тождественны. Шаг в один микрометр означает формат выдачи, но не гарантирует, что вся процедура различает реальные изменения такого масштаба. К суммарной неопределённости относятся прибор, оператор, положение, состояние поверхности и метод. Чрезмерная интерпретация последней цифры создаёт ложную точность.
Поверхность, контакт и состояние ткани
Для контактного метода необходимы разрешённые подготовка и обработка датчика. Избыточное давление, неправильная ориентация и непригодная контактная поверхность могут искажать результат. Правила применения определяются инструкцией; прибор не следует использовать как обычный измерительный щуп вне медицинской процедуры.
Для оптического метода важны фиксация, качество поверхности и видимость границ. Нестабильность слёзной плёнки, движение и другие обстоятельства способны ухудшать запись. Система может выдать карту, но наличие предупреждения о качестве должно учитываться до клинического вывода. Повторение по принятому протоколу предпочтительнее искусственного исправления сомнительных участков.
Изменения гидратации и структуры роговицы имеют самостоятельное клиническое значение и одновременно влияют на условия измерения. Поэтому нельзя приписывать любую разницу между ультразвуковой и оптической толщиной только «погрешности аппарата». Врач оценивает состояние ткани и методические ограничения в совокупности.
| Причина расхождения | Возможное проявление | Как проверять |
|---|---|---|
| Разная точка | Устойчивая разница между визитами | Сопоставить ориентир и координаты |
| Наклон ультразвукового датчика | Непригодные или смещённые значения | Проверить технику и статус принятия сигнала |
| Контактное воздействие | Изменение локальных условий | Соблюдать штатный способ установки |
| Ошибка оптической сегментации | Ложная область уменьшенной толщины | Просмотреть исходные срезы и границы |
| Разные методы | Систематическое отличие результатов | Не считать их автоматически взаимозаменяемыми |
| Выборочное удаление серии | Искусственно малый разброс | Сохранить исходные значения и правило исключения |
Толщина и тонометрия: почему нет универсальной поправки
Результат тонометрии зависит от свойств роговицы и метода измерения давления. Толщина является одним из факторов, но не описывает полностью её механическое поведение. Поэтому универсальное преобразование «толщина — истинное внутриглазное давление» было бы чрезмерным упрощением. Некоторые устройства предлагают расчётные поправки, однако их наличие не делает результат прямым измерением истинного давления.
В отчёте следует разделять исходное показание тонометра, измеренную толщину и любой модельный пересчёт. Врач должен видеть, какая формула использована и для какой задачи. Нельзя незаметно заменять исходное значение скорректированным, особенно при передаче данных в другую медицинскую систему.
Пахиметрия помогает интерпретации в контексте, но не заменяет оценку диска зрительного нерва, поля зрения и других необходимых параметров. В образовательном тексте важно не обещать, что один портативный прибор решает всю задачу обследования. Его роль — достоверно дать конкретное измерение с понятными ограничениями.
Контроль прибора и обработка датчика
Ультразвуковой пахиметр проверяют предусмотренным изготовителем способом. Штатный тестовый объект или процедура оценивают определённую часть измерительной цепи. Успешная техническая проверка не подтверждает правильность установки на глазу, но помогает отличить аппаратную проблему от ошибки применения. Проверки документируют согласно принятому регламенту.
Контактный наконечник требует внимательного осмотра. Повреждение поверхности, загрязнение или несовместимая обработка могут влиять на безопасность и сигнал. Нельзя полировать, ремонтировать или заменять его произвольными средствами. Для конкретной модели используют разрешённые расходные материалы и сервисные процедуры.
Оптические системы нуждаются в собственной проверке и обслуживании. Загрязнение оптики, нарушение позиционирования или некорректная работа фиксации способны ухудшать данные. После ремонта и значимых обновлений полезно подтвердить штатную работу и сопоставимость формата отчёта. Самостоятельная настройка внутренних калибровок без полномочий не является способом устранения клинического расхождения.
Разбор: минимальную толщину приняли за центральную
Учебная ситуация: в новом отчёте оптической системы указано меньшее значение, чем в старой записи ручного пахиметра. Возникает предположение о быстром истончении. При проверке выясняется, что сравнивали минимальную точку карты с прежним центральным локальным измерением.
Сначала уточняют определения и локализацию. Нужно найти сопоставимое центральное значение и проверить качество обоих исследований. Если исходный ручной протокол не содержит достаточной информации о точке, уверенность в сравнении ограничена. Процентная разница несопоставимых показателей не является доказательством динамики.
Для будущих визитов в шаблоне разделяют центральную и минимальную толщину, а координаты минимальной точки сохраняют отдельно. Названия полей должны быть понятны врачу и не сокращаться до общего «пахиметрия». Такая небольшая организационная мера предотвращает значимую интерпретационную ошибку.
Разбор: серия очень стабильна, но техника изменилась
Вторая учебная ситуация: новый оператор получает плотную серию с малым стандартным отклонением. Значение отличается от предыдущих посещений. При наблюдении за процедурой выясняется, что положение датчика и выбранная точка отличаются от принятой в кабинете методики.
Небольшой разброс показывает повторяемость действий, но не их анатомическую правильность. Проверяют инструкцию, ориентир и условия установки. При необходимости врач определяет порядок повторного исследования. Нельзя объявлять старые результаты ошибочными только потому, что новая серия статистически ровнее.
Вывод для качества — обучать не только запуску и чтению среднего, но и пространственной воспроизводимости. Полезно сопоставлять технику нескольких сотрудников и документировать изменения протокола. Среднее значение должно завершать корректную процедуру, а не заменять её.
Что учитывать при выборе пахиметра
Для локальных измерений может быть достаточно портативного ультразвукового устройства. Для пространственной оценки требуется карта, а значит иной класс системы. Выбор определяется задачей, а не количеством автоматически выдаваемых цифр. Необходимо заранее определить нужные точки, архив, поток пациентов и возможность повторного анализа.
| Критерий | Вопрос при выборе | Практическое значение |
|---|---|---|
| Физический метод | Локальное УЗ-измерение или оптическая карта? | Соответствие диагностическому вопросу |
| Локализация | Как определены центр и минимум? | Сопоставимость отчётов |
| Серия и качество | Видны ли исходные значения и причины отклонения? | Проверяемость результата |
| Принадлежности | Как обрабатывается контактная часть? | Безопасная и воспроизводимая работа |
| Архив | Сохраняются ли глаз, метод, точка и карта? | Корректное динамическое наблюдение |
| Технический контроль | Как проверяют прибор после обслуживания? | Разделение аппаратных и методических ошибок |
В демонстрации следует пройти весь цикл: идентификация глаза, получение серии или карты, просмотр качества, экспорт и повторное открытие. Если архив показывает только одно число без метода, его клиническая ценность для дальнейшего наблюдения ниже. Хорошая система помогает сохранять контекст измерения, а не только ускоряет выдачу результата.
Частые вопросы
Толщина роговицы показывает её прочность?
Нет. Толщина является геометрическим параметром. Механические свойства и структура не сводятся к одному числу. Клиническую оценку проводят с учётом других данных и конкретной задачи.
Можно ли сравнивать УЗ-пахиметрию и ОКТ без оговорок?
Нужно проверить точку, определение параметра и качество. Методы имеют разные физические основания и могут давать систематические различия. Для динамики предпочтительны сопоставимые исследования.
Один микрометр на дисплее означает такую же точность?
Нет. Разрешение отображения не равно полной точности процедуры. Важны технические характеристики, техника, локализация и состояние ткани. Последнюю цифру нельзя интерпретировать отдельно от неопределённости измерения.
Нужно ли автоматически пересчитывать внутриглазное давление по толщине?
Любой пересчёт является моделью и требует клинической интерпретации. Исходные показания и толщина должны оставаться доступными отдельно. Универсальной поправки, заменяющей полноценную оценку, нет.
