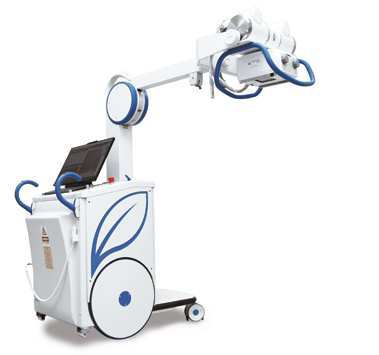

Что такое палатный рентгеновский аппарат
Палатный рентгеновский аппарат — мобильная система для выполнения рентгенографии в предусмотренных условиях вне стационарного рентгеновского рабочего места. Её перемещают к пациенту, когда такой формат исследования обоснован организационно и клинически. В состав входят источник излучения, генератор, подвижный штатив и система получения изображения; цифровые исполнения могут иметь интегрированную консоль и беспроводной детектор.
Мобильность не означает возможность выполнять исследование в любом месте без подготовки. Необходимы условия для позиционирования, идентификации, радиационной защиты и работы персонала. Аппарат переносит часть диагностической инфраструктуры к пациенту, но не отменяет требований к качеству и безопасности.
Название «палатный» описывает тип рабочего процесса, а не гарантированный набор характеристик. Ручная тележка и моторизованный цифровой комплекс могут существенно различаться по мощности, автономности, геометрии и архиву. Для выбора нужно оценивать весь маршрут от перемещения по отделению до передачи результата врачу.
Из каких узлов состоит мобильная система
Генератор обеспечивает электрические параметры рентгеновской экспозиции, а трубка преобразует энергию в излучение. Коллиматор ограничивает поле. Подвижная колонна или иной штатив позволяют разместить излучатель относительно пациента и приёмника. Конструкция должна сочетать доступность геометрии со стабильностью и безопасным перемещением.
Приёмником может быть цифровая панель либо другая предусмотренная система. Наличие цифрового детектора меняет рабочий процесс: предварительное изображение появляется на консоли, но это не освобождает от проверки правильности исследования и передачи в архив. Если используется CR, требуется отдельное считывание кассеты, что влияет на время получения данных.
Аккумулятор может питать привод перемещения, электронику и экспозиционный тракт в зависимости от устройства. Следует уточнять, какие функции доступны без сети и при каком состоянии заряда. Общее слово «аккумуляторный» не означает одинаковой автономности всех компонентов.
Консоль объединяет идентификацию, выбор предусмотренного протокола, просмотр и отправку. Сетевые возможности должны соответствовать инфраструктуре учреждения. Если прибор работает в разных отделениях, важно поведение при смене покрытия и временной недоступности сети.
Узлы и эксплуатационное значение
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Генератор и трубка | Формируют экспозицию в допустимых режимах. | Рабочие диапазоны и ограничения продолжительной нагрузки. |
| Колонна и рычаг | Обеспечивают положение излучателя. | Досягаемость, тормоза, усилие и обзор при транспортировании. |
| Ходовая часть | Позволяет перемещать аппарат. | Габариты, пороги, торможение и поведение привода. |
| Детектор | Регистрирует изображение. | Размер, масса, защита, допустимая нагрузка и связь. |
| Питание | Поддерживает автономную работу. | Какие функции питаются от батареи и как организована зарядка. |
| Консоль и архив | Связывают изображение с исследованием. | Идентификаторы, рабочий список и подтверждение передачи. |
Генератор: почему мощность не единственный критерий
Пиковая мощность показывает одну сторону возможностей генератора. Для реального применения важны доступные сочетания параметров, время экспозиции, нагрузка трубки и ограничения охлаждения. Более высокое число киловатт не гарантирует лучшего изображения, если геометрия, детектор и рабочий процесс организованы плохо.
Короткая экспозиция может быть важна при движении, но её доступность зависит от требуемых условий и аппаратных возможностей. Нельзя задавать универсальные параметры для всех пациентов в обзорной статье. Рабочие протоколы определяют специалисты с учётом конкретной системы и задачи.
Если аппарат питается от сети, проверяют требования к подключению и возможности помещения. Если экспозиция выполняется от батареи или накопителя, уточняют допустимый режим и поведение при снижении заряда. Количество экспозиций на зарядке нельзя сравнивать без одинаковых условий испытания.
Тепловая устойчивость важна при последовательной нагрузке. Номинальная скорость перемещения не компенсирует вынужденных пауз из-за ограничений источника. Для отделения с большим потоком следует оценивать полный цикл и резервный маршрут при недоступности аппарата.
Механика у постели пациента
Мобильный аппарат работает среди кроватей, стоек, кабелей и другого оборудования. Поэтому габариты в транспортном положении и видимость пути имеют практическое значение. Высокая колонна может ограничивать обзор, а широкая база — маневрирование. Моторизованный привод облегчает перемещение, но требует понятного управления и безопасного торможения.
В рабочем положении оценивают досягаемость излучателя, возможность ориентации и устойчивость штатива. Необходимо учитывать реальную кровать и принадлежности. Достаточный диапазон движения на чертеже не гарантирует удобства в тесной палате. Проверку выполняют в модельной рабочей сцене без необоснованной экспозиции.
Положение детектора относительно пациента и источника влияет на геометрию. Наклон, расстояние и смещение могут менять увеличение и искажения. Цифровая обработка не исправляет любую геометрическую ошибку. Поэтому эргономика позиционирования является частью качества изображения.
Тормоза и фиксация должны удерживать систему в предусмотренном положении. Нельзя оценивать мобильность только по лёгкости движения: после установки требуется стабильность. Кабели, держатели и защитные принадлежности не должны создавать натяжения и препятствовать доступу к пациенту.
Что проверять в цифровом детекторе
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Активное поле | Область регистрации изображения. | Соответствие задачам и физическим размерам панели. |
| Масса и толщина | Влияют на размещение у пациента. | Удобство работы и совместимые держатели. |
| Допустимая нагрузка | Ограничивает механическое применение. | Условия распределения веса, а не только предельное число. |
| Беспроводная связь | Передаёт данные без сигнального кабеля. | Устойчивость в отделениях и поведение при разрыве. |
| Аккумулятор | Обеспечивает автономность панели. | Зарядку, сменность и контроль состояния. |
| Обработка поверхности | Позволяет подготовить панель к следующему использованию. | Совместимые средства, чехлы и ограничения влагозащиты. |
Качество изображения и экспозиционные индексы
Качество зависит от источника, геометрии, рассеяния, детектора и обработки. При работе у постели пациента условия могут отличаться от стационарной установки. Поэтому перенос одинаковых числовых настроек без оценки не является гарантией сопоставимого результата. Нужна программа оптимизации для конкретного оборудования.
Цифровое изображение может выглядеть приемлемо при разных уровнях экспозиции благодаря обработке. Визуальная яркость экрана поэтому не служит надёжной мерой полученного излучения. Экспозиционный индекс помогает оценивать сигнал приёмника в предусмотренной системе, но не является прямой дозой пациента.
Индекс отклонения, если доступен, сравнивает фактическое значение с целевым в рамках соответствующего протокола. Его интерпретация требует корректных целевых настроек и понимания сегментации. Нельзя считать любое отклонение основанием для повторного снимка без профессиональной оценки пригодности изображения.
Алгоритмы коррекции рассеяния и автоматической оценки качества могут помогать, но имеют ограничения. Они не заменяют правильную идентификацию, коллимацию и геометрию. Название интеллектуального приложения не является обещанием отсутствия ошибок или необходимости контроля специалистом.
Рабочий список, сеть и архив
Передвижная система особенно чувствительна к ошибкам идентификации, поскольку используется в разных палатах и подразделениях. Рабочий список и считывание идентификаторов могут уменьшать ручной ввод, но требуют правильной организации. Пользователь должен видеть, какому пациенту и назначению соответствует запись.
При временном отсутствии связи аппарат может сохранять данные локально, если это предусмотрено. После восстановления сети важно избежать потери или дублирования. Сообщение «отправлено» необходимо сопоставлять с подтверждением принимающего архива и правильностью идентификаторов.
Предварительный просмотр на консоли не всегда предназначен для окончательного диагностического заключения. Возможности экрана и условия просмотра различаются. В рабочем процессе определяют, где выполняется оценка технической пригодности, а где — диагностическое чтение.
Безопасность данных включает учётные записи, обновления и предусмотренное удалённое обслуживание. Мобильная медицинская система не должна подключаться к произвольным сетям ради удобства отправки. Сетевой маршрут согласуют с ответственными специалистами учреждения.
Радиационная защита и условия применения
Палатная рентгенография использует ионизирующее излучение. Организация работы должна учитывать пациента, персонал и других людей в помещении. Конкретные защитные меры определяются проектом, локальными правилами и характеристиками системы. Универсальные расстояния и настройки без знания условий были бы некорректны.
Возможность перемещения аппарата не означает, что любое пространство автоматически пригодно для исследования. Необходимо обеспечить управляемую рабочую зону и соблюдение установленных требований. При выборе оценивают доступность средств управления, индикацию экспозиции и предусмотренные принадлежности.
Программа качества включает контроль источника, детектора, геометрии и дозовой информации. После ремонта или замены ключевых компонентов могут требоваться дополнительные проверки. Стабильность важнее единичного хорошего снимка на демонстрации.
Повторы анализируют с учётом причин, а не только общего числа. Ошибка идентификации, движение, неверное поле и технический дефект требуют разных действий. Такой анализ помогает совершенствовать процесс без необоснованного увеличения экспозиции.
Как выбирать мобильную систему
Первый критерий — реальные отделения и задачи. Второй — геометрия и манёвренность в существующих помещениях. Третий — источник и детектор в совместной конфигурации. Четвёртый — автономность и готовность к ежедневному потоку. Пятый — информационная интеграция. Шестой — обслуживание, контроль качества и обучение.
Для демонстрации полезно пройти транспортный маршрут, проверить пороги и лифты, затем смоделировать рабочее положение у кровати. Это выявляет ограничения, которые не видны по каталогу. Необходимо оценить также размещение детектора, зарядных устройств и расходных принадлежностей.
В спецификации фиксируют точный состав цифровой системы. Беспроводная панель, дополнительная батарея, рабочий список и специальные приложения могут быть отдельными опциями. Если они нужны для маршрута, их включают явно.
Сервис оценивают с учётом зависимости отделений от мобильного аппарата. Важны диагностика, доступность запасных компонентов и предусмотренная замена на время ремонта. Недоступность единственного детектора может остановить работу всего комплекса.
Разбор ситуаций
Ситуация первая: аппарат проходит в дверь, но не разворачивается у кровати. Проблема связана с рабочей геометрией, а не только шириной базы. До закупки требуется проверка полного маршрута и положения оборудования.
Ситуация вторая: детектор заряжен, но основной аппарат не готов к экспозиции. Разные аккумуляторы могут обслуживать разные функции. Персоналу нужна понятная индикация и процедура подготовки всех компонентов.
Ситуация третья: изображение видно на консоли, но отсутствует в архиве. Проверяют сеть, очередь передачи и идентификаторы. Наличие локального кадра не означает завершённого информационного процесса.
Ситуация четвёртая: яркость снимка нормальная, но экспозиционный индекс систематически отличается от целевого. Это повод анализировать протокол, сегментацию и условия, а не считать обработку доказательством оптимальной экспозиции.
Ошибки при сравнении предложений
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Выбирать только мощность | Не учитываются геометрия и поток. | Сравнить весь рабочий цикл. |
| Считать беспроводной детектор неуязвимым | Есть ограничения нагрузки, падений и связи. | Проверить условия эксплуатации и запасной маршрут. |
| Путать яркость с дозой | Обработка меняет визуальное представление. | Использовать корректные показатели и программу качества. |
| Не тестировать сеть по отделениям | Покрытие и правила могут различаться. | Проверить передачу в реальных точках. |
| Игнорировать очистку панели | Контактное оборудование требует обработки. | Проверить средства и принадлежности. |
| Считать наличие колёс достаточной мобильностью | Досягаемость и маневрирование различаются. | Проверить транспортное и рабочее положения. |
Вопросы и ответы
Заменяет ли палатный аппарат стационарный? Не универсально. Формат выбирают по задаче и условиям; мобильность не даёт автоматически всех возможностей стационарного рабочего места.
Все ли цифровые системы работают без сети? Не обязательно. Нужно различать электропитание и информационную связь, а также автономность отдельных блоков.
Можно ли использовать любой DR-детектор? Только при подтверждённой совместимости и предусмотренной конфигурации.
Нужен ли моторизованный привод? Это определяется массой, маршрутами и организацией работы. Он облегчает часть действий, но не заменяет безопасной геометрии и тормозов.
Что считать готовой системой? Аппарат с подходящим приёмником, питанием, проверенным архивом, принадлежностями и установленными правилами защиты, контроля и обслуживания.
