Рабочий канал эндоскопа: диаметр, инструмент и доступный поток

Рабочий канал — пространство для нескольких функций

Рабочий канал эндоскопа обеспечивает прохождение инструмента, а в некоторых конфигурациях одновременно участвует в подаче или отведении жидкости. Поэтому его диаметр характеризует не только возможность ввести принадлежность. После введения инструмента меняются свободное сечение, гидравлическое сопротивление и условия обзора. Сравнение по одной цифре не описывает поведение собранной системы.

Эта связь особенно заметна в гибкой уретероскопии, но общий принцип полезен и при оценке других эндоскопических платформ. Конкретные маршруты жидкости, наличие отдельных каналов и допустимые принадлежности различаются. Нельзя автоматически переносить количественные результаты одного эндоскопа на другой. Для выбора нужна комбинация: модель эндоскопа, инструмент, соединения и предусмотренный способ ирригации.

Задача материала — объяснить техническую логику совместимости и контроля. Он не задаёт клиническое давление, скорость подачи или режим литотрипсии. Эти параметры определяет медицинская команда в рамках инструкции и клинической задачи. Инженер должен обеспечить, чтобы реальные свойства контура соответствовали выбранному способу работы и были понятны пользователю.

Номинальный диаметр и действительный проход

В документации обычно указывают размер канала и ограничения принадлежностей. При этом максимальный наружный размер инструмента может отличаться от размера его основной части. Соединения, наконечник, защитные элементы и особенности конструкции тоже влияют на прохождение. Поэтому сравнивать следует разрешённые изделия, а не только два номинальных числа.

Для гибкого эндоскопа важны конфигурация изгиба и указания по введению инструмента. Возможность пройти прямой канал на столе не доказывает пригодность во всех положениях. Изгиб меняет геометрию и нагрузку, а чрезмерное усилие может повредить канал или принадлежность. Если прохождение затруднено, это требует предусмотренной оценки, а не силовой проверки гипотезы.

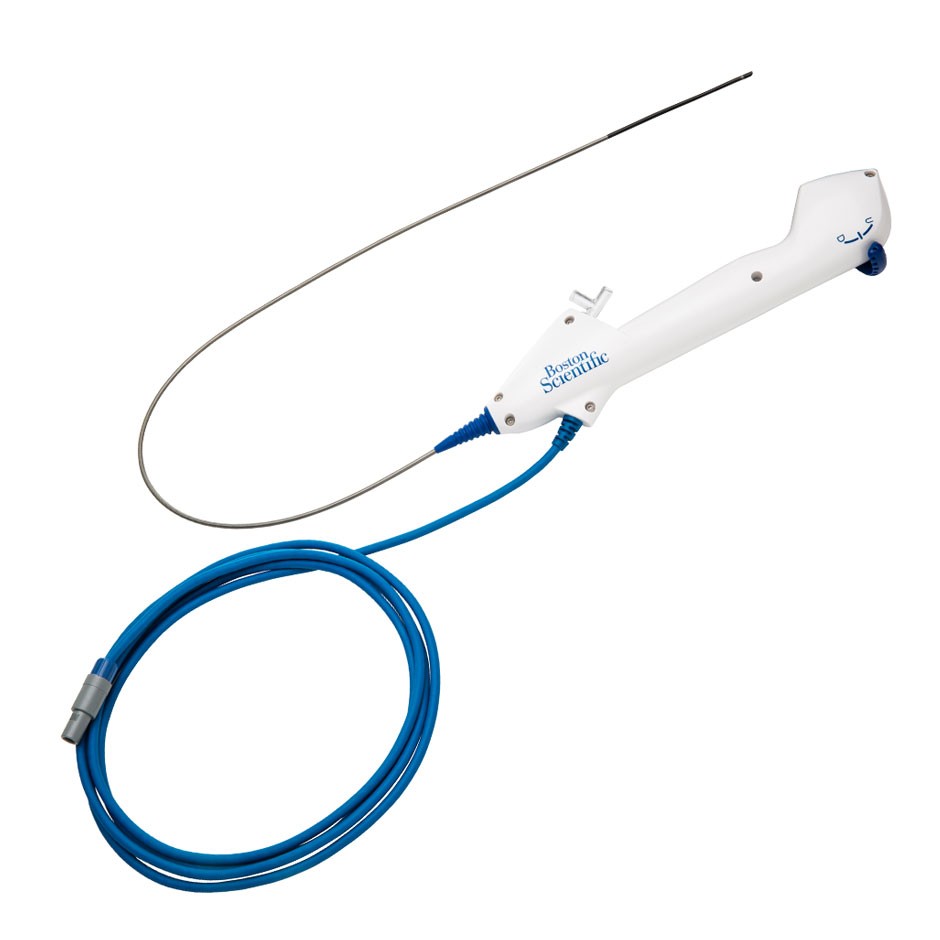

Рабочая длина принадлежности должна обеспечивать её использование с конкретным эндоскопом. Недостаточная длина ограничивает достижение и управление; избыточная создаёт дополнительные требования к организации рабочего места. В инструкции Boston Scientific LithoVue совместимость описывается не только диаметром, но и рабочей длиной и типами подключаемых устройств. Это пример системного, а не одномерного подхода.

Размер канала не следует считать гарантией универсальности. Два инструмента одинакового наружного диаметра могут иметь различные свойства оболочки, жёсткость и геометрию конца. Разрешение для одной принадлежности не переносится на другую по размеру. В закупочную матрицу включают точные модели и документированное сочетание.

Почему небольшое уменьшение просвета существенно

В узком длинном канале сопротивление потоку определяется геометрией не только по площади. Жидкость взаимодействует со стенками, а введённый инструмент создаёт дополнительную поверхность и меняет форму прохода. Поэтому уменьшение свободной площади на определённую долю не означает такое же пропорциональное уменьшение потока. Простая арифметика площадей не заменяет проверку конфигурации.

Для идеализированной прямой трубки известны зависимости ламинарного течения, однако реальный эндоскоп включает порты, переходы, изгиб и инструмент. Использование формулы для пустой цилиндрической трубки без этих условий может дать ложную точность. Расчёт полезен для понимания направления изменений, но не для назначения клинической подачи по интернет-таблице.

Первичное исследование механики ирригации уретероскопа сопоставляло модель с экспериментами и показало значимость положения инструмента и формы свободного прохода. Это не универсальная таблица расхода для всех эндоскопов. Практический вывод — сравнивать рабочие конфигурации и учитывать, что инструмент меняет поток даже при неизменном источнике давления.

Тот же принцип объясняет, почему паспортный поток без инструмента редко является достаточным критерием выбора. Для клинической задачи важен доступный обзор с реально используемой принадлежностью. Однако демонстрационный результат должен быть получен в описанных условиях: иначе сравнивают не аппараты, а разные соединения, жидкости и способы подачи.

Входное давление, поток и давление в полости

Эти три величины нельзя использовать как взаимозаменяемые. Давление на входе создаёт условия движения жидкости через сопротивление системы. Поток показывает объём, проходящий за единицу времени. Давление в исследуемой полости зависит также от условий отвода и других факторов. Одна цифра на источнике не обязательно описывает давление там, где работает эндоскоп.

Увеличение подачи при ухудшении обзора не является универсальным техническим решением. Причина может быть в занятом канале, ограниченном оттоке, загрязнении оптической поверхности или конфигурации соединений. Без различения причин можно изменить условия в нежелательную сторону, не устранив источник проблемы. Поэтому контроль должен охватывать весь контур.

Если платформа содержит датчик и автоматическую регулировку, нужно понимать место измерения и алгоритм, описанный производителем. Наличие слова «контроль» не означает одинаковый способ измерения у всех систем. В частности, компенсация потока и ограничение давления решают разные задачи и не должны смешиваться в описании оборудования.

Технические пределы принадлежности нельзя трактовать как рекомендуемые клинические настройки. Значение, указанное в разделе совместимости, может описывать допустимую характеристику подключаемого устройства. Оно не становится целевым режимом процедуры. В учебных и закупочных материалах следует сохранять контекст каждого числа.

Соединения, клапаны и скрытые сопротивления

Внешний контур может вносить значимую часть ограничений. Узкий переходник, положение клапана, длина трубки или неполное открытие узла меняют подачу ещё до канала эндоскопа. Поэтому жалобу на «маленький канал» нельзя оценивать без списка подключённых деталей. Особенно это важно, когда одинаковые эндоскопы ведут себя по-разному на двух рабочих местах.

Уплотнение входного порта должно соответствовать принадлежности и инструкции. Утечка через неправильно собранный порт меняет фактическую подачу и затрудняет учёт. Чрезмерное затягивание регулируемого узла тоже не является универсальным способом исправления: оно может влиять на движение инструмента. Проверяют предусмотренную сборку, а не добиваются герметичности любым усилием.

Разветвители и дополнительные линии усложняют понимание маршрута. Перед применением необходимо знать, где жидкость входит, где выходит и какие положения кранов соответствуют выбранному режиму. Удобная схема подключения должна отражать реальный комплект. Рисунок от другой модели может выглядеть правдоподобно и при этом вводить персонал в заблуждение.

Контур оценивают после установки инструмента, если это предусмотрено процедурой проверки. Испытание пустого канала не выявит всех изменений рабочей конфигурации. При этом тестирование проводят безопасным способом, не создавая произвольные давления или неразрешённые соединения ради сравнения.

Матрица рабочих сочетаний

Полезная матрица содержит эндоскоп, канал, принадлежность, входной адаптер, источник ирригации и ограничения. Отдельно отмечают, какие сочетания проверены по документации, а какие требуют уточнения. Такая таблица позволяет заранее обнаружить, что новый инструмент подходит по размеру, но меняет доступный поток или требует иного уплотнения.

При сравнении предложений следует просить описание условий демонстрации: пустой или занятый канал, точный инструмент, положение эндоскопа, комплект линий и точка измерения. Число без этих условий не помогает сделать вывод о реальном рабочем месте. Корректная демонстрация показывает воспроизводимую конфигурацию, а не лучший единичный результат.

Изменение расходных принадлежностей тоже относится к управлению системой. Новый клапан или переходник может казаться несущественным, но изменить сопротивление или герметичность. Поэтому перечень совместимости должен охватывать внешние детали, а не только эндоскоп и инструмент. Это особенно важно при закупках аналогов.

Практический разбор: инструмент вошёл, обзор ухудшился

На демонстрации эндоскоп обеспечивал хороший поток через пустой канал. После установки рабочей принадлежности видимость стала менее устойчивой. Первоначально это назвали неисправностью источника, хотя условия сравнения изменились. Введение инструмента уменьшило доступный проход и изменило сопротивление; сам факт свободного введения не гарантировал прежний расход.

Разбор возвращает сравнение к реальной конфигурации. Проверяют разрешённость сочетания, состояние портов и линий, доступный отвод и условия наблюдения. Если система исправна, но свойства сочетания не соответствуют задаче, обсуждают другую разрешённую принадлежность или платформу. Нельзя автоматически компенсировать ограничение увеличением подачи без клинической оценки и соблюдения инструкции.

Вывод для оснащения: демонстрация должна включать типовой инструмент, а спецификация — описывать рабочую комбинацию. Паспортная характеристика пустого канала полезна, но не заменяет оценку того, как оборудование используется в действительности.

Практический разбор: два одинаковых эндоскопа дают разный результат

В двух кабинетах одинаковые модели демонстрировали различный поток при сходных условиях. Предположили износ одного канала. При сравнении комплектов выяснилось, что использовались разные входные адаптеры и линии. До их учёта сравнение не было контролируемым, поэтому вывод о состоянии эндоскопа оказался преждевременным.

Последовательная проверка включает полный перечень деталей и одинаковую разрешённую методику. Меняют только один фактор за раз, не выходя за допустимые сочетания. Если различие связано с внешним контуром, корректируют комплектование; если сохраняется, продолжают техническую диагностику эндоскопа. В обоих случаях результат документируют, чтобы проблема не возвращалась при смене персонала.

Организационная мера — стандартный набор принадлежностей для конкретной задачи с контролем замен. Это не запрещает альтернативы, но требует подтверждать их влияние. Без такой системы любое сравнение превращается в спор впечатлений о двух «одинаковых» аппаратах.

Частые вопросы

Если инструмент проходит, он совместим?

Не обязательно. Проходимость — только часть проверки. Нужны разрешение производителя, подходящая длина, условия изгиба и соответствие другим функциям канала.

Можно ли рассчитать поток по разнице диаметров?

Для реального контура этого недостаточно. Имеют значение форма свободного прохода, длина, положение инструмента, соединения и свойства жидкости. Упрощённая модель не является клиническим регулятором подачи.

Почему больший канал не всегда лучший выбор?

Его оценивают вместе с диаметром вводимой части, доступом, управляемостью и задачей. Максимальный размер одного параметра не гарантирует оптимальное сочетание свойств эндоскопа.

Нужно ли проверять внешний адаптер при жалобе на поток?

Да. Соединения и клапаны входят в гидравлическую цепь и могут менять её поведение. Проверка только внутреннего канала оставляет часть возможных причин вне рассмотрения.
