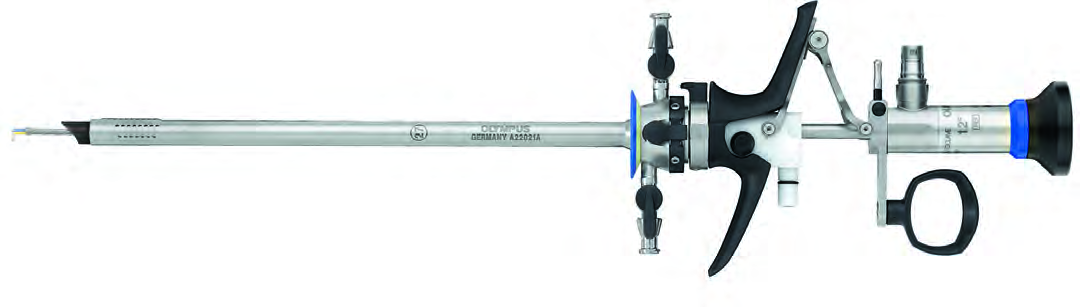

Что такое резектоскоп
Резектоскоп — эндоскопический инструментальный комплекс, который объединяет визуализацию, проведение рабочего электрода и движение жидкости в области вмешательства. В его состав входят оптика, рабочий элемент, тубус или система тубусов, обтуратор и совместимые принадлежности. Электрохирургический генератор, видеосистема и подача жидкости обеспечивают функции комплекса, но не являются взаимозаменяемыми частями самого инструмента.
Резектоскопы применяются в разных клинических областях и отличаются размерами, рабочей длиной, конструкцией и назначением. Урологическое и гинекологическое исполнение нельзя считать одним и тем же изделием только из-за сходного внешнего вида. В этом материале рассматривается устройство электрохирургического резектоскопа, а не техника выполнения операции.
Ключевой принцип выбора — совместимость всей цепочки. Оптика должна соответствовать тубусу и рабочему элементу, электрод — инструменту и генератору, жидкость — предусмотренной электрохирургической конфигурации. Если один компонент не согласован, наличие остальных не обеспечивает работоспособности и безопасности системы.
Оптика и рабочий элемент
Оптическая трубка передаёт изображение в окуляр или камеру. Угол направления наблюдения, рабочая длина и геометрия определяют, какую область видит оператор. Чёткое изображение необходимо, но недостаточно: важно также положение рабочего электрода относительно поля зрения. Нельзя выбирать оптику только по диаметру и возможности установить камеру.
Рабочий элемент обеспечивает перемещение электрода предусмотренным механизмом. Конструкции отличаются направлением и характером движения, способом фиксации и эргономикой. Эти различия влияют на обучение и обращение. Привычка к одному механизму не подтверждает готовность персонала работать с другим без ознакомления.
Положение электрода зависит от правильности сборки и совместимости. Электрод может внешне фиксироваться, но иметь неподходящую длину или геометрию. Перед применением выполняют предусмотренный осмотр и проверку движения. Сопротивление перемещению, деформация или необычное положение не должны компенсироваться усилием оператора.
Камера, световод и источник света создают отдельную цепочку совместимости. Переходник может обеспечить механическое соединение, но не гарантировать достаточного изображения или правильного режима освещения. При оценке рабочего места проверяют систему в сборе с теми компонентами, которые действительно будут использоваться.
| Компонент | Назначение | Что проверяют вместе с ним |
|---|---|---|
| Оптика | Передаёт изображение рабочей области | Угол, длину, тубус, камеру и освещение |
| Рабочий элемент | Управляет движением электрода | Тип механизма, фиксацию и соответствующий электрод |
| Тубус | Формирует доступ и путь жидкости | Размер, конструкцию притока и оттока, совместимость |
| Обтуратор | Предназначен для предусмотренного этапа введения | Соответствие конкретному тубусу |
| Электрод | Передаёт электрохирургическое воздействие | Генератор, режим, кабель и рабочий элемент |
| Соединения жидкости | Обеспечивают предусмотренный поток | Линии, краны, герметичность и возможность обработки |
Монополярная и биполярная конфигурации
В монополярной электрохирургической цепи ток проходит между активным электродом и возвратным электродом через ткани пациента. В биполярной конфигурации ток замыкается между предусмотренными конструкцией электродными элементами в рабочей области. Реальная геометрия и требования зависят от изделия. Это различие нельзя сводить к цвету кабеля или названию режима на консоли.
Биполярные резекционные системы могут быть рассчитаны на работу в физиологическом растворе. Документация Olympus OES Pro, например, описывает такое назначение соответствующей системы. Однако слово «биполярный» не разрешает произвольно сочетать тубус, электрод и любой генератор. Состав допустимого комплекта подтверждается изготовителем.
Для монополярного и биполярного вариантов могут различаться требования к ирригационной среде и электрическому контуру. Ошибка выбора жидкости не исправляется простым изменением мощности. В рабочем процессе должно быть ясно, какая конфигурация собрана, какой режим разрешён и какая среда предусмотрена её инструкцией.
Переход на другую технологию требует проверки всей системы и обучения. Даже если часть тубусов или оптики допускается к повторному использованию в новой конфигурации, это относится к конкретным артикулам. Утверждение о совместимости семейства нельзя распространять на все ранее приобретённые элементы без сверки.
Приток, отток и видимость
Система жидкости поддерживает условия эндоскопического обзора и взаимодействует с рабочим пространством. В конструкции с непрерывным потоком предусмотрены пути притока и оттока; их наличие не означает отсутствия ограничений при любой сборке. Положение кранов, линия отвода и соответствие тубусов влияют на фактическую работу.
Число соединительных портов не является самостоятельным доказательством эффективности ирригации. Нужно понимать назначение каждого порта и схему движения жидкости. Ошибочная сборка может сохранять внешне нормальный вид инструмента, но менять поток. Поэтому в обучении полезна демонстрация полного контура вне пациента по предусмотренной процедуре.
Контроль жидкости относится к клинической безопасности, а не только к удобству изображения. Учёт введённого и отведённого объёма, ограничения давления и наблюдение определяются методом и протоколом. Использование физиологического раствора не делает управление жидкостью необязательным. В статье не задаются универсальные пределы, поскольку они зависят от клинического контекста и оборудования.
Плохая видимость может возникать из-за оптики, загрязнения, жидкости, положения инструмента и других условий. Усиление подачи не является универсальным ответом. Команда должна различать технический дефект изображения и проблему рабочего поля, действуя в пределах инструкции и клинического контроля.
Размер, длина и назначение
Наружный размер тубуса, его внутренняя геометрия и рабочая длина определяют совместимость и доступ. Обозначение во French относится к размерной характеристике и не описывает весь инструмент. Два изделия с одинаковым номинальным размером могут отличаться каналами, оптикой и механизмом рабочего элемента.
Уменьшение размера может менять возможности потока и набор принадлежностей. Больший размер не является универсальным преимуществом, поскольку выбор зависит от доступа и клинической задачи. Техническое задание должно связывать размер с назначением, а не устанавливать его изолированно по принципу максимума или минимума.
Электроды различаются формой и предназначенной функцией. Петля и другие рабочие формы не являются одинаковыми расходными элементами. В каталоге производителя следует проверять не только фотографию, но и артикул, совместимую платформу и ограничения. Подмена близкой по виду принадлежностью может изменить функциональность всей конфигурации.
| Критерий | Правильная проверка | Типичная ошибка сравнения |
|---|---|---|
| Размер тубуса | Размер вместе с назначением и составом системы | Выбирать только по French |
| Длина оптики | Совпадение с рабочим элементом и тубусом | Считать любую оптику того же бренда подходящей |
| Тип электрической цепи | Подтверждённые генератор, электрод и кабель | Определять совместимость по названию режима |
| Ирригация | Схема притока, оттока и допустимая среда | Считать все жидкости взаимозаменяемыми |
| Рабочий механизм | Эргономика и разрешённая проверка движения | Компенсировать заедание усилием |
| Обработка | Инструкция для каждого компонента | Применять один цикл ко всему комплекту |
Осмотр изоляции и механической части
Изоляционные элементы, электрические контакты и рабочие поверхности требуют осмотра по инструкции. Повреждение не всегда сопровождается отказом запуска генератора. Электронная система может распознавать подключение, не подтверждая целостность каждой поверхности инструмента. Поэтому автоматическая проверка и осмотр решают разные задачи.
Для оптики оценивают предусмотренные признаки повреждения, качество изображения и состояние соединений. Для рабочего элемента — движение и фиксацию. Для тубуса — поверхности, соединения и проходимость доступных путей. Проверки проводят разрешёнными методами; импровизированная нагрузка или электроиспытание могут сами повредить изделие.
Периодические дефекты особенно важно описывать точно. Полезны сведения о конкретной комбинации компонентов и этапе появления проблемы. Запись «резектоскоп плохо работает» не помогает отличить оптическую неисправность от механического заедания или несовместимости электрода. Артикулы и результаты проверок позволяют сервису сузить поиск.
Повреждённый компонент не должен оставаться в обороте без обозначенного статуса. Смешивание исправных и выведенных из работы принадлежностей создаёт риск повторной сборки дефектного комплекта. Организация хранения и прослеживаемости является частью технической надёжности, хотя не отражается в мощности генератора или разрешении камеры.
Обработка и сборка после неё
Конструкция резектоскопа включает поверхности и каналы, требующие предусмотренной разборки и обработки. Внешняя чистота не подтверждает качество обработки внутренних путей. Разборку выполняют по инструкции конкретной системы; чрезмерное разъединение не предназначенных для этого узлов также недопустимо.
Оптика, кабели, рабочий элемент и электроды могут иметь разные требования. Одноразовую принадлежность не переводят в многоразовый оборот на основании сходства материалов. Для многоразовых элементов соблюдают ограничения ресурса и контроль после обработки. Если требуемый процесс недоступен в учреждении, это существенное ограничение выбора оборудования.
После обработки комплект собирают с проверкой идентичности компонентов. В крупных инструментальных парках внешне похожие детали могут относиться к разным поколениям. Комплектование по артикулам и понятная маркировка контейнеров уменьшают вероятность такой ошибки. Стерилизация не превращает несовместимое сочетание в допустимое.
Приёмка рабочего места
Приёмка включает перечень изделий и принадлежностей, документацию, предусмотренные функциональные проверки и обучение. Важно убедиться, что поставленная конфигурация соответствует демонстрировавшейся. Опции генератора, электродные наборы и элементы видеосистемы должны быть указаны явно, если без них требуемая функция недоступна.
Проверяют сборку, изображение, движение, линии жидкости и разрешённое взаимодействие с генератором. Это не клиническое испытание и не повод активировать инструмент в произвольной среде. Используют предусмотренные средства и процедуры. Результат фиксируют так, чтобы было понятно, какие функции подтверждены.
Для последующей эксплуатации согласуют запас принадлежностей, маршрут обработки и сервис. Необходимость регулярно заимствовать случайный кабель или электрод из другого комплекта указывает на проблему комплектации. Удобная организация должна обеспечивать воспроизводимую сборку разрешённой системы без таких замен.
Разбор: после обработки электрод движется с сопротивлением
Учебная ситуация: инструмент собран, но движение рабочего элемента стало непривычным. Не следует считать это нормальным следствием стерилизации или увеличивать усилие. Проверяют соответствие компонентов, правильность сборки и предусмотренные признаки механического дефекта. При необходимости комплект выводят из работы до технического заключения.
Если причиной оказалась деталь другого поколения, корректирующее действие относится не только к одному случаю. Нужно пересмотреть маркировку и комплектование, чтобы ошибка не повторялась. Если выявлено повреждение, оценивают маршрут обращения и обработки. Простая замена компонента без анализа процесса может оставить причину повторных дефектов.
Разбор: генератор принимает кабель, но конфигурация не подтверждена
Вторая ситуация: после обновления оборудования старый кабель физически подходит к новому генератору. Это не достаточное основание для клинического использования. Сверяют совместимость генератора, рабочего электрода, кабеля и резектоскопа. Наличие выбранного режима на экране не заменяет такую сверку.
Правильный результат разбора — документированная разрешённая комбинация либо отказ от неподтверждённого сочетания. Не нужно искать переходник, чтобы обойти различие разъёмов или распознавания. Такие ограничения могут быть частью обеспечения правильной конфигурации, а не неудобством интерфейса.
| Наблюдение | Что уточнить | Что не считать доказательством исправности |
|---|---|---|
| Заедает рабочий элемент | Сборку, соответствие и механическое состояние | Возможность сдвинуть его большим усилием |
| Изменилось изображение | Оптику, камеру, световод и соединения | Исправный монитор сам по себе |
| Поток отличается от привычного | Тубусы, краны, линии и схему сборки | Наличие жидкости в подающей ёмкости |
| Кабель подключается к новой системе | Официальную совместимость всех элементов | Совпадение формы разъёма |
| Есть повреждение изоляции | Пригодность по инструкции и технический статус | Отсутствие тревоги генератора |
| После обработки детали перепутаны | Артикулы, контейнеры и маршрут комплектования | Внешнее сходство деталей |
Частые вопросы
Резектоскоп и генератор — это одно устройство?
Нет. Резектоскоп обеспечивает доступ, визуализацию и работу электрода, а генератор формирует электрохирургическое воздействие. Они работают в подтверждённой совместимой конфигурации.
Биполярная система полностью отменяет риски жидкости?
Нет. Допустимая среда и электрический контур отличаются от монополярной конфигурации, но контроль жидкости и клиническое наблюдение остаются необходимыми.
Можно ли выбирать электрод по фотографии?
Нет. Требуются артикул, назначение и совместимость с рабочим элементом и генератором. Визуальное сходство не описывает электрические и механические требования.
Что важнее при выборе: размер или видеосистема?
Оба параметра относятся к разным задачам. Выбор строят от назначения и доступа, затем согласуют размер, оптику, рабочий элемент, энергетику, жидкость и обработку. Один показатель не заменяет остальные.
