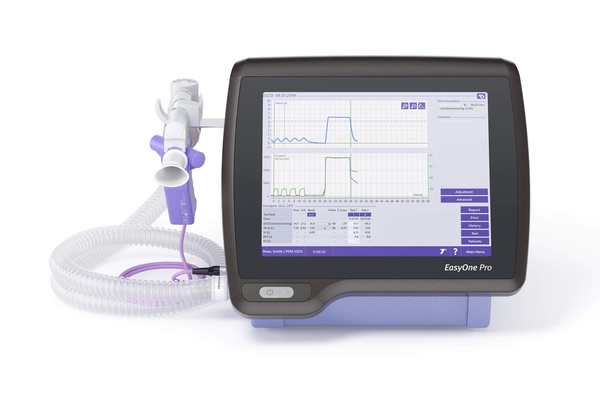

Система измерения DLCO: диффузионная способность лёгких и контроль газового тракта

Что означает DLCO и почему для него нужен отдельный измерительный тракт

DLCO характеризует перенос монооксида углерода из альвеолярного газа в кровь в условиях стандартизованного исследования. В одновдоховом методе пациент выполняет манёвр с тестовой газовой смесью, а система анализирует изменение концентрации CO и газа-трассера. Это не измерение содержания угарного газа в помещении и не обычная спирометрия: прибор решает задачу газового обмена, используя одновременно объёмную, временную и концентрационную информацию.

Результат зависит не только от свойств альвеолярно-капиллярного барьера. Вклад вносят доступный для тестовой смеси объём, особенности распределения вентиляции, гемоглобин и методические условия. Поэтому сниженный DLCO нельзя автоматически переводить в единственный диагноз. Инженерная часть исследования должна обеспечить достоверные исходные сигналы, а клиническая интерпретация — учитывать физиологию и сопутствующие данные.

Система DLCO может входить в комплекс функциональной диагностики вместе со спирометрией и измерением лёгочных объёмов. Однако наличие общего корпуса и программы не делает эти методы взаимозаменяемыми. При выборе комплектации проверяют, какие тесты реально доступны, какая газовая смесь требуется, какие расходные элементы защищают тракт и какие сведения о качестве сохраняются в протоколе.

Путь тестового газа и роли основных компонентов

Газовый тракт должен доставить предусмотренную смесь, зарегистрировать вдохнутый объём, выдержать нужную последовательность манёвра и получить пригодную выдыхаемую пробу. Для этого используются клапаны, резервуар или другой источник смеси, датчик потока, пробоотборная линия и газоанализаторы. Каждый компонент влияет на свою часть расчёта: исправный газовый сенсор не компенсирует ошибку объёма, а точный датчик потока не устраняет задержку пробоотбора.

CO служит газом, по убыванию которого оценивают перенос, а трассер помогает определить разведение смеси и участвующий в измерении объём. Тип трассера и состав смеси задаются методом и прибором. Баллон с внешне подходящим соединением не является подтверждением совместимости. Проверяют состав, сертификат, срок, редуктор, разрешённое давление подачи и маркировку подключения; техническое обслуживание газовой части выполняет подготовленный персонал.

Пациентский интерфейс и фильтр также входят в измерительную систему. Их мёртвое пространство и сопротивление учитываются предусмотренным способом. Добавление лишнего переходника или неразрешённого фильтра может изменить условия манёвра и отбора. Особенно важно исключить неучтённые изменения после замены расходных материалов: система должна знать ту конфигурацию, в которой фактически выполнено исследование.

Синхронизация потока и концентраций

Газ, отобранный из дыхательного тракта, достигает анализатора не мгновенно. В пробоотборной линии возникает транспортная задержка, а сам сенсор имеет конечное время ответа. Чтобы связать концентрацию с конкретным участком выдохнутого объёма, программа должна правильно согласовать сигналы. Ошибка синхронизации способна сместить границы анализируемого участка даже при визуально правдоподобных кривых.

Длина и состояние линии, работа насоса, фильтрация и влажность влияют на перенос пробы. Поэтому произвольное удлинение трубки или замена её на похожую недопустимы без подтверждения совместимости. После вмешательства выполняют именно предусмотренные проверки времени ответа, задержки, герметичности и газового канала, а не ограничиваются сообщением, что прибор включился и показал ноль.

Полезно разделять нулевую точку, чувствительность, линейность и временные характеристики. Нулевая точка описывает отклик при отсутствии измеряемого компонента; чувствительность — связь сигнала и концентрации; линейность — корректность этой связи в диапазоне. Временная характеристика отвечает на другой вопрос: успевает ли система правильно отследить меняющуюся пробу. Успех одной проверки не доказывает успех остальных.

Качество дыхательного манёвра и выбор участка пробы

Одновдоховый DLCO требует согласованного вдоха тестовой смеси, задержки дыхания и выдоха с пригодным участком альвеолярного газа. Оператор оценивает полноту вдоха относительно доступной жизненной ёмкости, ход манёвра, отсутствие утечки и приемлемость временных интервалов. Конкретные критерии применяют по действующему стандарту и реализации прибора; они должны быть видимы в программе, а не скрываться за единственной итоговой оценкой.

Начальная часть выдоха содержит газ из проводящих путей и аппарата, который не следует безусловно считать альвеолярной пробой. Выбор окна анализа должен соответствовать методу и характеристикам газовых кривых. Если программа позволяет ручное изменение границ, такое изменение требует квалификации, сохранения исходной записи и прослеживаемого объяснения. Перемещение окна до получения ожидаемого результата создаёт систематическую ошибку.

Приемлемость отдельного манёвра и повторяемость нескольких манёвров — разные признаки. Два близких результата могут быть одинаково искажены утечкой или недостаточным вдохом. И наоборот, один качественный манёвр не гарантирует, что весь сеанс достиг требуемой повторяемости. В заключение передают сведения об ограничениях качества, а не прячут их ради аккуратной строки DLCO.

VA, KCO, единицы и коррекции

В отчёте обычно соседствуют DLCO, альвеолярный объём VA и коэффициент переноса KCO. VA в одновдоховом исследовании отражает объём, доступный трассеру в условиях теста, и не всегда совпадает с общей ёмкостью лёгких, измеренной другим методом. Особенно осторожно сравнивают эти величины при неоднородной вентиляции: одинаковая размерность литров не делает результаты методически одинаковыми.

KCO связан с DLCO и VA, но его нельзя использовать как простую универсальную «поправку на маленькие лёгкие». Изменение доступного объёма и распределения газа влияет на интерпретацию соотношений. Врач рассматривает показатели совместно, с учётом качества вдоха, лёгочных объёмов и клинической задачи. Изолированное нормальное значение одного производного показателя не отменяет ограничений всего исследования.

В протоколе явно указывают единицы, применённые референсные уравнения и коррекции. Сведения о гемоглобине имеют смысл только при правильной идентификации и известном времени определения. Недопустимо оставлять значение предыдущего пациента или подставлять условную цифру как измеренную. Если коррекция не выполнена либо исходные данные отсутствуют, это обозначают, чтобы сопоставление между визитами оставалось прозрачным.

Практический разбор: низкий результат после неполного вдоха

Пациенту трудно быстро и полно вдохнуть тестовую смесь. Программа всё же рассчитывает DLCO, и число оказывается сниженным. Первое действие при техническом разборе — посмотреть объём вдоха, его соотношение с доступной жизненной ёмкостью, газовые кривые и оценку манёвра. Нельзя начинать с предположения, что отклонение обязательно отражает поражение альвеолярной мембраны.

Оператор выясняет, понимает ли пациент последовательность, удобен ли интерфейс и нет ли утечки. Если выполнение ограничено состоянием пациента, это является значимой частью результата, а не поводом бесконечно повторять тест. Допустимость дополнительных попыток и итоговый способ отчёта определяются протоколом. Качество не улучшается от механического усреднения неприемлемых измерений.

Врач получает исходные показатели вместе с ограничением: какие критерии не выполнены и насколько сопоставимы попытки. Такая запись позволяет решить, что можно извлечь из исследования и требуется ли иной диагностический подход. Технический вывод формулируют о качестве манёвра, не заменяя им клинический диагноз.

Практический разбор: систематическое смещение после обслуживания

После замены пробоотборной линии у нескольких пациентов меняются значения DLCO, хотя контроль объёма проходит. Это характерная ситуация, в которой проверка только спирометрического канала недостаточна. Нужно сопоставить установленную линию с разрешённой комплектацией, проверить её длину, соединения, насос и предусмотренную оценку временного согласования газов с потоком.

Далее рассматривают газовую смесь и конфигурацию программы: не изменились ли тип трассера, введённая концентрация, единицы или сведения о внешних условиях. Если используются контрольные процедуры с известными условиями, анализируют их историю до и после обслуживания. Сравнение одного пациента до ремонта и другого после него не позволяет отделить техническое смещение от биологического различия.

До разрешения проблемы действуют по локальной процедуре для сомнительного измерительного канала. Сервису передают записи проверок, исходные кривые, номера компонентов и точную дату вмешательства. Это гораздо полезнее обращения «DLCO стал ниже»: без прослеживаемой хронологии невозможно понять, связан ли эффект с трактом, настройками или иной причиной.

Как организовать контроль и приёмку системы

Приёмка включает подтверждение состава комплекса, газоснабжения, пациентских расходных элементов, программных функций и методов контроля. Проверяют, что кабинет способен выполнять предусмотренные процедуры, хранить газовые баллоны надлежащим образом и обслуживать соединения. Руководство должно быть доступно операторам, а обязанности по газовой части и измерительному контролю — распределены.

Для программной проверки используют сценарии, которые встречаются в реальной работе: неприемлемый манёвр, отсутствие повторяемости, изменение данных пациента, пересчёт после ввода гемоглобина и экспорт результата. Важно видеть, сохраняется ли первоначальная запись и не теряется ли отметка качества после передачи в информационную систему. PDF с итоговой цифрой без кривых и условий может быть недостаточным для последующего разбора.

Выбор системы строят на задачах отделения: доступные исследования, работа с нужной популяцией, прозрачность контроля, расходные материалы, газовый тракт и интеграция. Автоматизация полезна, когда делает ошибки заметными и повторяемость процесса управляемой. Она менее полезна, если скрывает исходные данные и оставляет врачу только зелёный индикатор без объяснения.

Частые вопросы

Заменяет ли DLCO спирометрию?

Нет. Спирометрия описывает объёмно-потоковые характеристики манёвра, а DLCO — перенос тестового газа при определённых условиях. Комплексная оценка может включать оба исследования, поскольку они отвечают на разные вопросы.

Можно ли сравнивать VA с общей ёмкостью лёгких?

Сравнивать можно осмысленно, учитывая разные методы. Одновдоховый VA не гарантированно охватывает все плохо вентилируемые области. Расхождение с другим измерением объёма не следует автоматически считать поломкой.

Почему после замены трубки нужен контроль?

Пробоотборная линия влияет на доставку газа и временную задержку. Неучтённое изменение может нарушить связь концентрации с выдохнутым объёмом. Выполняют предусмотренные изготовителем проверки.

Можно ли скрыть неудовлетворительное качество в итоговом отчёте?

Нет. Ограничения манёвра и сеанса являются частью диагностической информации. Врач должен понимать, на каких данных рассчитан результат и какие условия не удалось выполнить.
