Система многократного вымывания газа, или MBW, оценивает, как последовательно удаляется индикаторный газ из лёгких при дыхании. Метод используют для измерения функциональной остаточной ёмкости и характеристик неоднородности вентиляции. Один из основных показателей — индекс очищения лёгких LCI: отношение суммарного выдохнутого объёма к функциональной остаточной ёмкости до достижения заданной конечной концентрации трассера.
В отличие от исследования диффузионной способности, MBW не измеряет непосредственно перенос газа через альвеолярно-капиллярный барьер. Здесь важны распределение вентиляции и точный учёт объёмов и концентраций на протяжении многих дыхательных циклов. Ошибка каждого отдельного отсчёта может быть небольшой, но накопление и неверное определение конца исследования существенно меняют итог.
Физиологический смысл вымывания
Разные участки лёгких не обязательно обменивают газ с одинаковой скоростью. При неоднородной вентиляции часть объёма очищается от трассера быстрее, другая — медленнее. Кривая вымывания отражает суммарное поведение доступных для газообмена отделов в условиях исследования. Поэтому продолжительный «хвост» кривой может нести важную информацию, но одновременно особенно чувствителен к небольшим утечкам и ошибкам измерения низких концентраций.
Возможны разные трассеры и способы проведения теста. При азотном вымывании используется азот, присутствующий в лёгочном газе, а подаваемая смесь меняет условия его удаления. При применении другого индикаторного газа предусмотрен соответствующий этап подготовки. Результаты разных газовых методов не следует считать автоматически взаимозаменяемыми: различаются физические свойства, аналитические реализации и физиологические особенности.
Функциональная остаточная ёмкость, полученная газовым методом, относится к объёму, участвующему в измеряемом обмене трассера. Это не обязательно то же самое, что результат другого метода измерения внутригрудного газа. Расхождение с плетизмографией требует физиологического и технического анализа, а не автоматического признания одного прибора неисправным.
| Параметр | Смысл | Важное ограничение |
|---|---|---|
| FRC | Функциональная остаточная ёмкость, рассчитанная газовым методом | Зависит от доступности объёма для измеряемого газового обмена |
| CEV | Суммарный выдохнутый объём до установленного конца теста | Чувствителен к интегрированию потока и выбору конечной точки |
| LCI | CEV, нормированный на FRC | Ошибка может возникнуть и в числителе, и в знаменателе |
| Конечная концентрация | Условие завершения вымывания относительно исходного уровня | Нельзя смешивать относительную долю и абсолютную концентрацию |
| Показатели наклона фазы III | Дополнительные характеристики неоднородности по форме выдоха | Требуют отдельной методической проверки и стабильного дыхательного паттерна |
Из чего состоит измерительная система
MBW требует синхронной регистрации потока и газового состава. Из расхода получают объём, а сочетание объёма с концентрацией позволяет оценивать количество выдыхаемого трассера. В конкретных приборах газ может измеряться непосредственно либо рассчитываться по нескольким каналам. Поэтому название «азотное вымывание» не означает, что внутри каждого устройства находится отдельный прямой датчик азота.

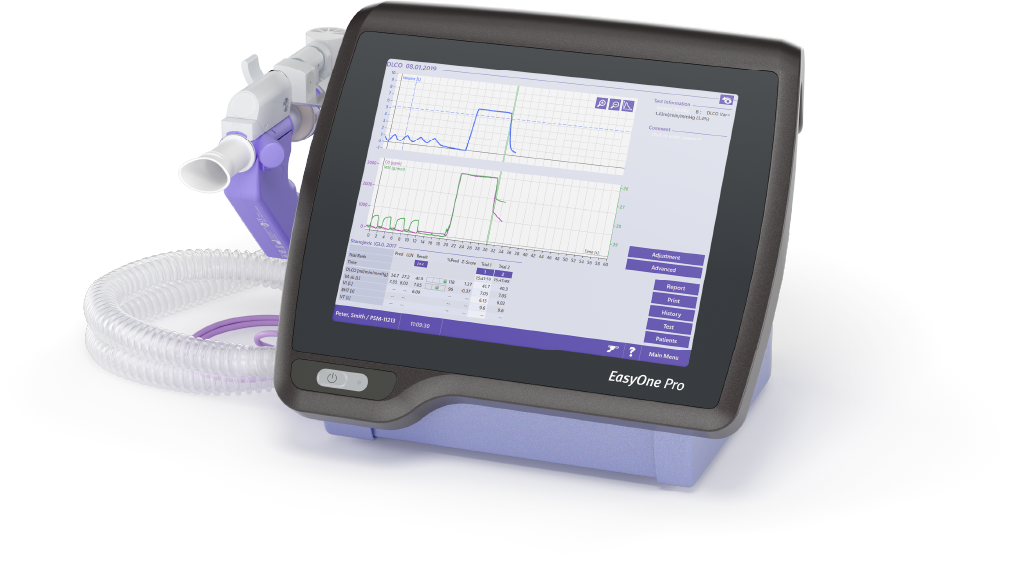

В техническом описании EasyOne Pro LAB азотная концентрация определяется косвенно с использованием измерений молярной массы, углекислого газа и учитываемых условий. Часть каналов расположена возле пациента, часть — в основном блоке с транспортом пробы по линии. Это показывает, насколько важны согласование сигналов и коррекции: итоговый параметр является результатом всей измерительной модели, а не показанием единственного сенсора.
Пробоотборная линия имеет транспортную задержку и динамические свойства. Измеренный газовый состав должен соответствовать правильному моменту потока возле пациента. Если концентрацию одного момента умножать на расход другого, расчёт количества трассера и формы экспирограммы будет искажён. Корректная синхронизация особенно важна при быстрых изменениях на границах вдоха и выдоха.
Почему временное согласование нельзя считать мелочью
Представим, что фронт изменения концентрации приходит к газовому датчику позже, чем соответствующий поток зарегистрирован у рта. Без правильной компенсации часть газа будет отнесена не к той фазе дыхания. При суммировании множества циклов это влияет на объёмы трассера и параметры конечного вымывания. Внешне плавная кривая не исключает такую ошибку.
Длина, состояние и правильность подключения линии должны соответствовать конфигурации производителя. Самовольная замена трубки или добавление переходника может изменить динамику. Если система автоматически определяет задержку, это не разрешает произвольные изменения: алгоритм рассчитан на определённые условия и имеет границы применимости.
При технической оценке полезно знать, какие исходные сигналы сохраняются и можно ли просмотреть их совместно. Итоговая таблица параметров не позволяет проверить согласование каналов. Доступ к первичным данным важен при расследовании необычной формы кривой, обновлении программного обеспечения и сравнении разных версий обработки.
Исходное дыхание и начало теста
Расчёт должен опираться на достаточно стабильное исходное состояние. Если вымывание начинается после необычно глубокого вдоха, изменения конечного экспираторного объёма или нестабильной серии, полученный результат может не соответствовать ожидаемым условиям. Поэтому предварительный участок записи является частью исследования, а не просто ожиданием перед нажатием кнопки.
Пациенту объясняют необходимость спокойного последовательного дыхания и герметичного интерфейса. Продолжительность MBW может быть заметной, поэтому удобство положения и понятная инструкция помогают сохранить качество. При этом слишком активное управление дыханием со стороны оператора способно изменить естественный паттерн и создать дополнительную вариабельность.
Параметры подготовки и допустимости определяют по используемой системе и принятой процедуре. Нельзя переносить все числовые настройки из документации другой версии программы или другого прибора. Даже если названия полей совпадают, алгоритм запуска и завершения может отличаться.
Конец вымывания: относительный порог и низкие концентрации
Классический LCI часто связывают с уменьшением трассера до определённой доли исходной концентрации. Важно понимать разницу между долей исходного уровня и абсолютным процентом в газовой смеси. Например, доля от исходного азота атмосферного воздуха не совпадает численно с тем же процентом абсолютного содержания азота. Ошибка в этом различении меняет представление о конечной точке.
Завершение обычно определяется не единственным случайно низким отсчётом, а предусмотренным критерием последовательных дыхательных циклов. Один артефактный выдох может преждевременно пересечь порог. Наоборот, небольшой приток комнатного воздуха способен поддерживать остаточный трассер и удлинять тест. Поэтому заключительная часть кривой требует внимательного просмотра.
Производитель отдельно указывает, что оперативно отображаемые значения и окончательный расчёт могут различаться из-за более полной обработки после завершения. Это не обязательно неисправность, но оператор должен понимать, какой показатель используется для окончательного результата. Ручное прекращение по одному экранному числу без учёта процедуры может дать формально рассчитанный, но неприемлемый тест.
| Участок записи | Что контролируют | Возможное влияние ошибки |
|---|---|---|
| До начала вымывания | Стабильность дыхания и исходного объёма | Смещение условий расчёта FRC |
| Переключение газового режима | Корректное событие и согласование каналов | Неверное начало суммирования трассера |
| Основная часть | Утечки, кашель, изменение паттерна, качество экспирограмм | Искажение накопленных объёмов и концентраций |
| Низкие концентрации | Стабильность газового измерения и отсутствие подсоса воздуха | Искусственное удлинение или сокращение хвоста кривой |
| Конечный критерий | Выполнение принятого правила завершения | Неверные CEV и LCI при преждевременной остановке |
| Повторное исследование | Предусмотренное восстановление исходных условий | Несопоставимость повторов из-за остаточного влияния первого теста |
Утечка и нестабильное дыхание
Утечка может возникать на соединениях или возле пациентского интерфейса. При азотном вымывании попадание комнатного воздуха меняет газовый состав и способно имитировать медленное очищение. Важен момент возникновения: небольшое нарушение на позднем этапе может иметь непропорционально большое значение, когда истинная концентрация трассера уже низкая.
Резкое учащение дыхания и уменьшение дыхательного объёма затрудняют выделение конца выдоха. Если экспирограмма не содержит пригодного участка для оценки конечной концентрации, автоматическое число не становится достоверным только потому, что программа его вывела. Полезно сопоставлять поток, объём, газовые кривые и отмеченные конечные значения.
Кашель, смех, разговор и глубокие вздохи нарушают стабильность процесса. Решение об исключении и повторении принимают по правилам метода. Удаление отдельного неудобного фрагмента вручную без понимания алгоритма может изменить накопленные величины и создать скрытую ошибку. Редактирование должно быть предусмотренным и прослеживаемым.
Почему LCI нельзя оценивать отдельно от FRC
LCI является отношением двух величин. При изменении знаменателя итог способен смещаться даже без сопоставимого изменения суммарного выдохнутого объёма. Поэтому необычный индекс рассматривают вместе с FRC, длительностью, CEV и формой вымывания. Одно итоговое число не позволяет понять источник отклонения.
Повторяемость оценивают после проверки технической пригодности. Два похожих результата могут иметь одинаковую систематическую ошибку, например неподходящую конфигурацию тракта. Наоборот, расхождение повторов может быть связано с изменением дыхательного паттерна, а не с нестабильностью самого прибора. Эти причины требуют разных действий.
При динамическом наблюдении сохраняют метод, трассер, программную версию и существенные условия. Обновление алгоритма способно изменить расчёт уже записанных сигналов. Если выполняется пересчёт, старую и новую версии результатов необходимо различать. Нельзя смешивать их в одном тренде без обозначения изменения обработки.
Разбор 1: вымывание никак не достигает конца
Ситуация. Концентрация трассера сначала уменьшается ожидаемо, затем колеблется возле низкого уровня и не достигает устойчивого конечного критерия. Пациент устал, оператор подозревает выраженную неоднородность вентиляции.
Анализ. Проверяют герметичность интерфейса и соединений, форму вдохов и возможность примеси комнатного воздуха. Сопоставляют моменты колебаний с движениями пациента и изменением дыхательного паттерна. Затем оценивают газовый тракт и пригодность сигналов на низких концентрациях. Физиологическое объяснение не должно предшествовать исключению технического притока трассера.
Практический вывод. Длинный хвост кривой является наблюдением, а не готовым диагнозом. При подтверждённом нарушении тест оценивают как технически непригодный в соответствии с процедурой. Повторение проводят после устранения причины и восстановления необходимых исходных условий.
Разбор 2: после обновления программы изменился индекс
Ситуация. Исходная запись сохранена, но после пересчёта новой версией программы LCI отличается от прежнего. Возникает впечатление, что один из результатов обязательно ошибочен.
Анализ. Проверяют документацию обновления, настройки, коррекции, критерий завершения и способы определения пригодных циклов. Изменение алгоритма может влиять на производные параметры при тех же исходных данных. Важно установить, какой программный вариант предназначен для диагностического использования и как производитель рекомендует обращаться с историческими результатами.
Практический вывод. Версия расчёта является частью результата. При сравнении визитов используют согласованный подход и явно отмечают пересчёт. Исследовательское программное обеспечение не следует автоматически приравнивать к разрешённой диагностической реализации.
Что проверить при выборе MBW-системы
| Критерий | Практический вопрос | Зачем это важно |
|---|---|---|
| Газовый метод | Какой трассер используется и какие ресурсы нужны? | Определяет процедуру, расходники и сопоставимость результатов |
| Синхронизация | Как учитывается задержка газовых каналов? | Влияет на правильность интегрирования трассера |
| Контроль качества | Можно ли просмотреть исходные кривые и причины исключения? | Позволяет отличать физиологию от артефактов |
| Работа с детьми и другими группами | Подходят ли интерфейс, объёмы и программные настройки? | Избегает механического переноса взрослой конфигурации |
| Версионность | Сохраняются ли данные и версия расчёта? | Обеспечивает проверяемую динамику и корректный пересчёт |
| Рабочий поток | Учтены ли подготовка, длительность, восстановление и повторы? | Показывает реальную пропускную способность кабинета |
Частые вопросы
LCI — это время вымывания?
Нет. Он выражает суммарный выдохнутый объём относительно FRC до установленного конца теста. Длительность связана с процессом, но не является самим индексом.
MBW измеряет диффузионную способность?
Нет. Метод характеризует газовое вымывание и распределение вентиляции. Исследование DLCO решает другую измерительную задачу.
Почему низкая концентрация так важна?
По заключительному участку определяется конец теста. Небольшая утечка или ошибка канала на этом этапе может существенно изменить накопленный объём и индекс.
Можно ли сравнивать разные трассеры напрямую?
Без методического обоснования — нет. Газовые свойства, процедура и алгоритмы различаются. Сопоставимость должна быть подтверждена для конкретного применения.
Достаточно ли автоматической оценки качества?
Она помогает, но не исключает всех артефактов. Оператор должен оценивать выполнение и первичные кривые, особенно при необычной динамике или неполном конечном критерии.
