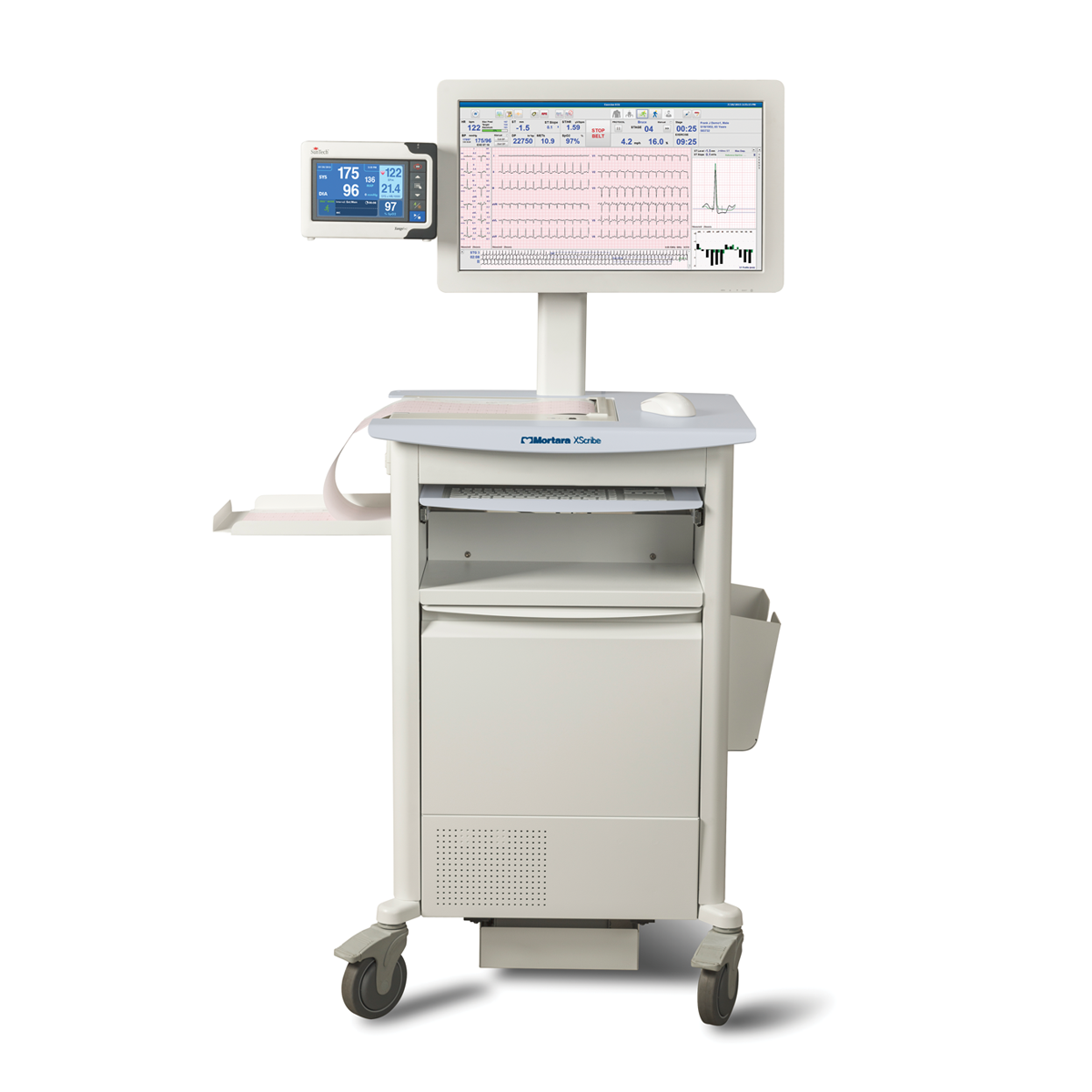

Стресс-система ЭКГ — комплекс регистрации электрокардиограммы при контролируемой нагрузке, объединяющий измерительный модуль, программное обеспечение и совместимое нагрузочное устройство. Дополнительные каналы могут включать артериальное давление и другие параметры. Нагрузочную пробу проводит подготовленный персонал по медицинским показаниям и установленному порядку.
Техническая задача системы — синхронно сохранять качественную ЭКГ, этап нагрузки, события и измерения. Наличие беговой дорожки рядом с электрокардиографом не означает, что получился интегрированный стресс-комплекс. Важны управление, временная согласованность и возможность немедленно контролировать нагрузку.
Измерительная цепь во время движения
Поверхностные электроды регистрируют разности электрических потенциалов. Во время нагрузки возрастают движения, мышечные помехи и натяжение проводов. Качество контакта и организация кабелей становятся особенно важны, потому что фильтрация не может восстановить сигнал, который не был достоверно зарегистрирован.
Алгоритмы формируют усреднённые комплексы и тренды, но исходная ЭКГ остаётся необходимой для оценки сомнительных участков. Слишком сильная обработка способна изменить вид медленных компонентов. Поэтому врач должен понимать применённые фильтры и иметь доступ к предусмотренному исходному представлению.
Беспроводной модуль уменьшает число проводов к станции, но добавляет аккумулятор и радиоканал. Потеря связи должна быть заметной; красивый последний комплекс не должен восприниматься как текущий сигнал. Проверяют, что происходит с сохранением и отображением при разрыве передачи.
Нагрузочное устройство и синхронизация
Тредмил изменяет скорость и наклон, велоэргометр — сопротивление или мощность в пределах своего принципа работы. Эти параметры не взаимозаменяемы. Протокол должен соответствовать устройству и клиническому назначению; здесь не задаются ступени нагрузки или критерии прекращения.
Команда программного перехода и фактическое выполнение нагрузки могут различаться при задержке, ошибке связи или ручном вмешательстве. В записи важно сохранять реальную последовательность этапов. Подключение через одинаковый физический порт не гарантирует совместимость протокола управления.
Аварийная остановка и обычное завершение этапа имеют разное назначение. Персонал должен знать поведение конкретного устройства, а контроль безопасности не должен зависеть исключительно от работоспособности компьютера. Проверку выполняют по инструкции на учебном сценарии.
Отчёт и эксплуатация
Тренды ST, частоты и давления интерпретируются с учётом качества сигнала и этапа исследования. Автоматическая отметка отклонения является подсказкой, а не окончательным диагнозом. Сохранённая запись должна позволять пересмотр события.
Система объединяет медицинские приборы и компьютерную инфраструктуру. Обновление программы, драйвера или операционной системы может влиять на совместимость. Изменения проводят в согласованном порядке с проверкой передачи данных и управления нагрузкой.
Для непрерывной работы кабинета нужны расходники, исправные кабели, сервис нагрузочного устройства и восстановление архива. Приёмка включает полный тестовый цикл с экспортом, а не только появление ЭКГ на экране.
Почему усреднённый комплекс не заменяет исходную ЭКГ
Усреднение помогает уменьшить случайную помеху, но результат зависит от отбора комплексов и алгоритма. Если в выборку попали нестабильные или ошибочно распознанные события, представительный комплекс может быть не таким представительным, как кажется.
Поэтому врач должен иметь возможность перейти от тренда к конкретному временному фрагменту. Важно видеть, что происходило одновременно в нескольких отведениях, как менялся контакт и на каком этапе нагрузки возникло изменение.
При демонстрации системы полезно использовать запись с помехами, а не только идеальный пример. Оценивают, насколько быстро специалист обнаруживает проблему и сохраняется ли информация после формирования отчёта. Это показывает практическую ценность интерфейса лучше, чем число автоматических графиков.
Тредмил и велоэргометр как измеряемая нагрузка
Нагрузочное устройство должно поддерживать предусмотренный режим и передавать понятные данные о его выполнении. Для дорожки важны фактическая скорость и наклон, для велоэргометра — характеристики управления нагрузкой. Эти параметры требуют собственного технического обслуживания.
Исправный ЭКГ-модуль не подтверждает исправность механической части. Износ, некорректная регулировка или ошибка связи могут нарушить воспроизводимость этапов. Поэтому регламент комплекса объединяет медицинскую электронику и нагрузочное оборудование.
В протоколе исследования сохраняют события ручного вмешательства. Если этап был изменён сотрудником, автоматическое расписание не должно оставаться единственным описанием. Синхронность данных — условие корректного сопоставления реакции и нагрузки.
Организация безопасного рабочего пространства
Кабинет должен обеспечивать доступ к пациенту и органам управления. Положение станции, кабелей и дополнительного оснащения проверяют в реальном пространстве. Сотрудник не должен обходить препятствия, чтобы выполнить предусмотренное действие.
Управление остановкой должно быть понятно всем участникам команды. Поведение при прекращении нагрузки изучают по инструкции конкретного устройства; разные системы могут останавливаться по-разному. Учебная проверка проводится без создания риска для пациента.
Состав медицинского обеспечения и порядок проведения определяются учреждением и клиническими требованиями. Технический обзор не заменяет организацию кабинета, допуск персонала и медицинские критерии отбора.
Документирование изменений системы
Компьютерная часть может обновляться чаще, чем медицинский модуль. Однако новые драйверы, операционная система и сетевые настройки способны нарушить обмен. Изменения требуют согласованной проверки совместимости.
Перед обновлением сохраняют проверяемую копию базы и конфигурации. После него выполняют тест регистрации, управления нагрузкой и экспорта. Один успешный запуск программы не подтверждает работу всех функций.
Полезно вести перечень версий и сервисных действий. Тогда необычное поведение можно сопоставить с конкретным изменением, а не искать причину по памяти. Такой порядок уменьшает простой и помогает сохранить сопоставимость исследований.
Комплектация расходными материалами
Электроды, кабели и принадлежности должны соответствовать нагрузочному сценарию и системе регистрации. Обычный набор для короткой ЭКГ в покое не обязательно обеспечивает те же условия при движении.
Запас расходников и порядок осмотра кабелей включают в организацию кабинета. Если замена выполняется случайным аналогом без подтверждения, причина помех может долго оставаться незаметной. В технической документации полезно иметь точный перечень совместимых элементов и порядок действий при их повреждении.
Согласование времени между каналами
ЭКГ, измерение давления и этап нагрузки должны иметь понятную временную связь. Если дополнительный прибор передаёт результат с задержкой, следует знать, к какому моменту он относится. Время получения и время отображения могут различаться.
При тестировании интеграции проверяют последовательность событий на учебной записи. Отметки должны сохраняться в архиве и отчёте. Это помогает избежать ошибочного сопоставления реакции с соседним этапом.
Для систем с ручным вводом дополнительных данных важны единицы и идентификация. Программа не всегда способна распознать правдоподобное, но ошибочное число.
Если предусмотрена синхронизация с другим диагностическим методом, её проверяют отдельно. Обычная передача ЭКГ не доказывает пригодность интерфейса для всех внешних устройств.
Полная спецификация должна описывать интеграцию конкретных моделей и версий. Тогда при обновлении можно определить, какие связи требуют повторного испытания.
Функциональные узлы и их роль
| Узел или функция | Что делает | Что важно проверить |
|---|---|---|
| ЭКГ-модуль | Регистрирует электрические сигналы. | Качество каналов, кабель и связь. |
| Нагрузочное устройство | Создаёт управляемую физическую нагрузку. | Совместимость, контроль и остановку. |
| Программа | Синхронизирует этапы и данные. | Время, протокол и журнал событий. |
| Дополнительные каналы | Дополняют оценку параметрами. | Состав и временную привязку. |
| Архив | Хранит полное исследование. | Исходную запись, отчёт и восстановление. |
Как сопоставлять комплектации
| Критерий | Ключевой вопрос |
|---|---|
| Клинический сценарий | Набор функций зависит от типа нагрузочного исследования. |
| Качество ЭКГ | Движение создаёт помехи, которые нельзя устранить одной кнопкой. |
| Управление нагрузкой | Совместимость должна включать конкретную модель и версию интерфейса. |
| Работа при сбоях | Радиоканал, компьютер и нагрузочное устройство могут отказывать независимо. |
| Архив и обслуживание | Регистрация без надёжного хранения ограничивает повторную оценку. |
Клинический сценарий
Набор функций зависит от типа нагрузочного исследования. Нельзя выбирать только по числу автоматических индексов.
Определите используемые устройства и необходимые каналы. Сверьте назначение комплекса и компетенции персонала.
Качество ЭКГ
Движение создаёт помехи, которые нельзя устранить одной кнопкой. Нужны корректная регистрация и прозрачная обработка.
Проверьте доступ к исходным фрагментам, настройки фильтров и поведение при плохом контакте. Оцените сохранение всех требуемых отведений.
Управление нагрузкой
Совместимость должна включать конкретную модель и версию интерфейса. Физическое соединение недостаточно.
Проведите тест переходов, ручного вмешательства и остановки. Подтвердите отображение фактического этапа в записи.
Работа при сбоях
Радиоканал, компьютер и нагрузочное устройство могут отказывать независимо. Нужен понятный порядок действий.
Проверьте сообщения о разрыве связи и сохранение данных. Уточните независимые органы управления согласно документации.
Архив и обслуживание
Регистрация без надёжного хранения ограничивает повторную оценку. Механическая часть требует отдельного сервиса.
Проверьте экспорт, резервное восстановление и регламент нагрузочного устройства. Укажите совместимые электроды и кабели.
Практические разборы
Тренд изменился одновременно с сильной мышечной помехой
Врач сопоставляет исходную запись, контакт и этап нагрузки. Автоматическую метку нельзя принимать за доказанный физиологический факт без просмотра. Инженер проверяет кабельную цепь и настройки, не подменяя клиническую оценку.
Программа переключила этап, а дорожка не изменила режим
Проверяют связь и фактическое состояние устройства. Исследование нельзя считать синхронным только по экранному расписанию. Приёмочный тест должен выявлять такой разрыв до работы с пациентом.
После обновления пропали старые исследования
Проверяют путь базы, права и совместимость формата, сохраняя оригинальные файлы. Перед обновлением необходима проверяемая резервная копия. Пустой список не является основанием перезаписывать архив.
Как не перепутать технические характеристики
| Наблюдение или характеристика | Что из этого не следует | Правильный способ оценки |
|---|---|---|
| Тренд ST изменился | Артефакт не исключён. | Сопоставить исходную ЭКГ, контакт и этап нагрузки. |
| Команда этапа отправлена | Нагрузочное устройство могло не выполнить её. | Проверить фактический режим и журнал событий. |
| Есть беспроводной модуль | Потеря связи всё равно возможна. | Оценить индикацию, питание и сохранение данных. |
| Программа запускается | Интерфейс управления может быть несовместим. | Пройти полный тестовый цикл с нагрузочным устройством. |
| Есть итоговый отчёт | Первичная запись может быть недоступна. | Проверить архив и возможность повторного просмотра. |
Вопросы и ответы
Стресс-система и обычный ЭКГ-аппарат одинаковы?
Нет. Стресс-комплекс рассчитан на нагрузочный процесс, синхронизацию этапов и соответствующую обработку.
Подойдёт любая дорожка?
Нет. Требуется подтверждённая совместимость медицинского нагрузочного устройства и системы управления.
Можно ориентироваться только на автоматическое заключение?
Нет. Качество сигнала, клинический контекст и исходная запись оцениваются специалистом.
Практическое замечание
При подключении нового нагрузочного устройства сохраняют подтверждение совместимости и результаты проверки. Даже если прежняя модель работала через тот же порт, новая может использовать другой протокол. Повторная интеграционная проверка предотвращает скрытое рассогласование.
