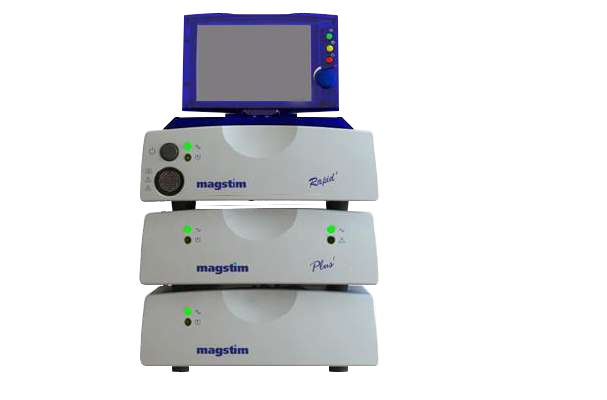

Транскраниальный магнитный стимулятор: катушка, импульс и позиционирование

Транскраниальный магнитный стимулятор создаёт быстро изменяющееся магнитное поле, которое индуцирует электрическое поле в тканях. Рабочая система включает генератор импульсов, совместимую катушку, средства её позиционирования и предусмотренные способы управления. Для нейрофизиологических задач к ней может подключаться регистрация моторных ответов или другие измерительные устройства. Техническая воспроизводимость определяется сочетанием этих компонентов, а не одним значением мощности на дисплее.

ТМС применяется в различных диагностических, исследовательских и терапевтических контекстах, но назначение конкретной модели и катушки необходимо проверять по её документации. Обзор устройства не является схемой лечения или инструкцией самостоятельной стимуляции. Ниже рассматриваются физические параметры, различия катушек, позиционирование и контроль комплекса без назначения частоты, интенсивности или курса процедур.

Как формируется импульс

Генератор накапливает электрическую энергию и быстро передаёт её в катушку. Изменение тока создаёт изменяющееся магнитное поле, а оно — индуцированное электрическое поле. Для воздействия важны временная форма импульса, его направление, геометрия катушки и расположение относительно тканей. Максимальная величина магнитного поля сама по себе не описывает распределение индуцированного воздействия.

Монофазные и бифазные формы различаются временным ходом тока и электрического поля. Их нельзя считать одинаковыми только потому, что на дисплее установлено одно и то же процентное значение. Чувствительность нервных структур зависит от временных и пространственных характеристик стимула. Поэтому перенос настроек между разными генераторами требует методического обоснования, а не арифметического копирования.

Процент максимального выхода является относительной величиной для конкретной системы. Он не является универсальной единицей дозы, одинаковой для всех моделей и катушек. При документировании следует сохранять модель генератора, тип катушки и существенные параметры, иначе запись «стимуляция на таком-то проценте» не позволяет воспроизвести условия на другом оборудовании.

Катушка определяет геометрию поля

Круглая катушка, катушка в форме восьмёрки и специализированные конструкции создают разные пространственные распределения. Более локализованная конфигурация и большая глубина воздействия не являются одновременно неограниченно достижимыми свойствами. Геометрия, расстояние до ткани и ориентация влияют на то, какие области получают более выраженное поле.

Катушка является частью электрической и тепловой системы генератора. Совпадение разъёма не подтверждает совместимость. Важно проверить конкретную комбинацию, допустимые режимы, наличие охлаждения и поддержку температурного контроля. Использование неразрешённого адаптера или принадлежности способно изменить характеристики и работу защит.

Положение: важны не только координаты центра

Для воспроизводимости необходимо учитывать место, наклон и поворот катушки, а также расстояние до поверхности головы. Два положения с одинаковым центром, но разной ориентацией могут создавать различное направление индуцированного поля. Фиксатор должен удерживать катушку без нежелательного давления и позволять контролировать её положение в течение процедуры.

Волосы, прокладки и изменения посадки могут менять расстояние между катушкой и головой. Это не означает, что любой небольшой зазор автоматически делает исследование непригодным, но условия должны быть стабильными и понятными. При сравнении сеансов нужно учитывать изменения, которые не отражаются в основном числовом параметре генератора.

Нейронавигация связывает положение катушки с анатомическими данными или иной системой координат. Её точность зависит от регистрации головы, калибровки инструмента и сохранности отслеживания. Если маркер сместился или камера потеряла обзор, сохранённая цель на экране не гарантирует фактического совпадения. После таких событий необходима предусмотренная проверка, а не продолжение по прежней картинке.

Моторный ответ и его техническая регистрация

При задачах с регистрацией моторных вызванных потенциалов измерительная цепь включает мышцы, электроды, усилитель и синхронизацию со стимулом. Амплитуда ответа может меняться не только из-за воздействия на кору, но и вследствие состояния мышцы, контакта, положения электродов и технических настроек. Оценка должна учитывать всю цепь.

Стимуляционный артефакт способен насыщать регистрационный тракт и скрывать раннюю часть сигнала. Поэтому совместимость усилителя, восстановление после импульса и правильная временная привязка важнее внешне красивого графика. Программная задержка отображения не равна физиологической латентности. Проверка времени должна опираться на предусмотренный триггер и поведение конкретного комплекса.

Оценка порога или другой индивидуальной характеристики требует стандартизированной методики и квалификации. Она не сводится к одному случайно полученному ответу. В технической документации исследования сохраняют условия, по которым выполнено определение, и не заменяют их неопределённым словом «настроено». При смене оборудования сопоставимость необходимо оценивать отдельно.

Нагрев и ограничение нагрузки

Повторные импульсы сопровождаются нагревом катушки и нагрузкой на генератор. Система охлаждения, температурные датчики и программные ограничения работают как взаимосвязанные элементы. Сообщение о перегреве не следует обходить внешним охлаждением или отключением защиты. Оно требует действий, предусмотренных инструкцией, и оценки причины при повторении.

Допустимая частота может зависеть от выхода и конфигурации системы. Максимальные значения разных строк спецификации не всегда могут использоваться одновременно. Если в описании указаны высокая частота и высокий максимальный выход, это не доказывает возможность непрерывной работы при обоих максимумах. Для сравнения аппаратов нужна рабочая область параметров, а не подбор самых больших чисел.

Состояние кабеля и соединителя также важно. Перегибы, механические повреждения и нестабильное соединение могут влиять на безопасность и работоспособность. Осмотр выполняют по инструкции до использования; ремонт высокоэнергетической части не относится к обычным действиям пользователя. При подозрении на неисправность оборудование выводят из работы по установленному порядку.

Безопасность как часть конфигурации

Перед применением проводится профессиональная оценка противопоказаний и факторов риска, включая имплантированные устройства и металлические элементы в области воздействия. Нельзя выводить совместимость с ТМС из совместимости с МРТ: физические условия и документация различаются. Решение принимается для конкретного устройства, его расположения и планируемой процедуры.

Импульс сопровождается акустическим воздействием. Защита слуха и организация работы персонала должны соответствовать рекомендациям и инструкции. Удобная катушка или короткая длительность сеанса не отменяют этот фактор. Важны также подготовка персонала, возможность распознать нежелательное событие и установленный порядок реагирования.

Разбор: одинаковый процент, разные ответы

В лаборатории заменили генератор и катушку, сохранив привычное процентное значение выхода. Получаемые моторные ответы стали отличаться. Первоначальная попытка объяснить всё изменением состояния испытуемого не учитывала, что относительная шкала, форма импульса и геометрия воздействия теперь относились к другому комплекту.

Корректная проверка включала идентификацию новой системы, методику индивидуальной настройки, положение катушки и регистрационный тракт. Сравнивать результаты как полностью эквивалентные до этого было нельзя. В архиве сохранили сведения о смене оборудования и границы сопоставимости, вместо искусственного приведения результатов к прежнему виду.

Практический вывод заключается в необходимости описывать физическую конфигурацию, а не только удобное число. При многоцентровом исследовании это особенно важно: одинаковая надпись в таблице параметров может скрывать различные устройства и условия измерения.

Разбор: навигационная цель совпадает, но катушка смещена

После изменения положения пациента фиксатор оставался рядом с прежней точкой, а навигационный экран продолжал показывать приемлемое совмещение. Проверка обнаружила смещение опорного маркера относительно головы. Система отслеживала маркер корректно, но его связь с анатомией уже не соответствовала исходной регистрации.

Продолжение по старым координатам создало бы ложное ощущение точности. Необходимо выполнить предусмотренное восстановление регистрации и проверить положение катушки независимым способом, доступным в данной системе. В журнале отмечают период, для которого точность позиционирования ограничена, и не приписывают ему такую же воспроизводимость, как остальной записи.

Этот пример показывает различие между технической точностью отслеживания объекта и правильностью его связи с пациентом. Даже высокоточная камера не может самостоятельно распознать все изменения, если опорная конструкция перестала быть неподвижной относительно головы.

Как сравнивать комплектации

Шаблон протокола должен хранить сведения о катушке, форме импульса, позиционировании и существенных изменениях конфигурации. Если программа позволяет экспортировать только итоговые значения без контекста, полноценный повторный анализ может быть затруднён. При вводе в эксплуатацию полезно проверить открытие тестового исследования на другом рабочем месте.

Для исследовательских задач дополнительно оценивают внешнее управление и синхронизацию. Наличие входа триггера не подтверждает любую требуемую временную точность: важны задержка, её стабильность и подтверждённая совместимость. При сочетании ТМС с ЭЭГ или другими методами ограничения возникают на уровне всей системы, включая артефакты и восстановление усилителей.

Частые вопросы

ТМС и обычная магнитотерапия — одно и то же?

Нет. Под общим словом «магнитное» могут скрываться разные физические параметры и назначения. ТМС использует быстро изменяющееся поле для индукции электрического воздействия. Сравнивать устройства по одному названию технологии некорректно.

Можно ли переносить процент мощности между аппаратами?

Без проверки нельзя. Процент относится к максимальному выходу конкретной системы и её конфигурации. Форма импульса, катушка и геометрия могут отличаться. Для воспроизводимости требуется описание оборудования и методики, а не только одного числа.

Нейронавигация гарантирует точность воздействия?

Она помогает контролировать положение, но зависит от регистрации, калибровки и стабильности маркеров. Кроме того, пространственное распределение поля не сводится к точке на экране. Навигационные данные следует рассматривать вместе с физической конфигурацией и ограничениями модели.

Охлаждаемая катушка допускает любую длительность работы?

Нет. Охлаждение расширяет рабочие возможности в предусмотренных пределах, но не отменяет ограничений генератора, катушки и клинического протокола. Температурные предупреждения и защитные остановки необходимо выполнять, а не обходить.
