Ультразвуковой биомикроскоп, или UBM, создаёт детальные изображения переднего отрезка глаза с помощью высокочастотного ультразвука. Метод позволяет исследовать роговицу, переднюю камеру, радужку, цилиарное тело и другие структуры в пределах доступной глубины. Его особая ценность заключается в возможности получать информацию о некоторых участках за радужкой, где оптическая визуализация ограничена.
UBM отличается от обычного офтальмологического B-сканирования выбором частоты, фокусировкой и масштабом исследования. Высокая детализация достигается ценой ограниченной глубины проникновения. Поэтому биомикроскоп не является универсальной заменой ультразвукового исследования всего глаза. В комбинированной платформе эти задачи обычно решаются разными датчиками и режимами.
Как высокочастотный ультразвук формирует изображение
Датчик излучает акустический импульс и принимает отражения от границ тканей. По времени возвращения сигнала система рассчитывает глубину, а по амплитуде формирует яркость изображения. Расчёт расстояния зависит от принятой скорости звука. Если акустические свойства среды отличаются от заложенной модели, геометрическая оценка требует соответствующей методики и настроек.
Повышение частоты помогает уменьшить характерный масштаб различимых деталей, но усиливает затухание. Более высокая частота не означает безусловно лучший аппарат для любой задачи. Нужно учитывать осевое и боковое разрешение, фокус, поле и глубину. Паспортная частота сама по себе не описывает способность системы различать конкретные анатомические границы.

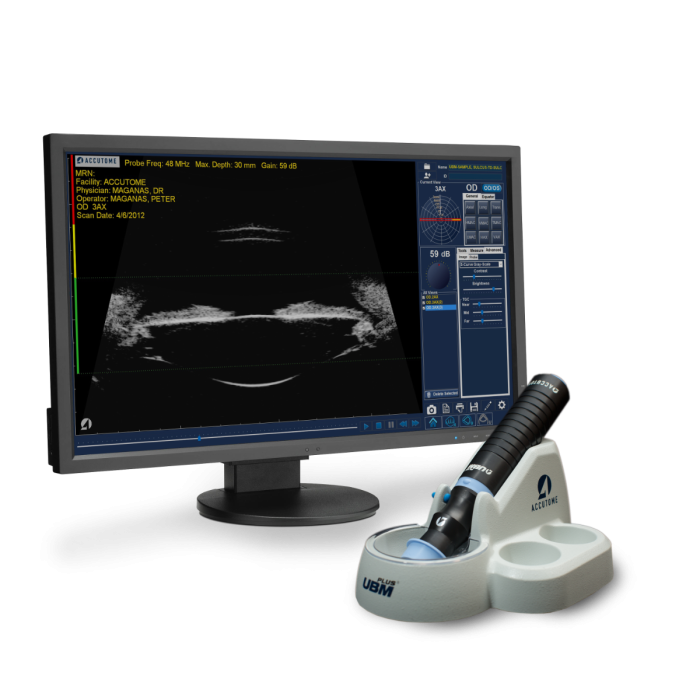

В качестве примеров разных реализаций можно рассматривать UBM Plus с высокочастотным датчиком и UBM-модуль платформы ABSolu. Производители описывают их как инструменты визуализации переднего отрезка, но конструкция, движение преобразователя и программные возможности различаются. Характеристики одного модуля нельзя автоматически приписывать всем датчикам той же платформы.
UBM и ОКТ переднего отрезка
Оптическая когерентная томография использует свет и удобна для получения пространственной информации о доступных оптическому методу структурах. UBM использует акустический путь и позволяет исследовать часть анатомии за пигментированной радужкой. При этом метод требует соответствующего акустического контакта и зависит от положения датчика. Сравнение следует строить по диагностическому вопросу, а не по общему утверждению, что один способ всегда точнее другого.
Если нужно оценить структуру цилиарной области или взаимное положение элементов за радужкой, UBM может давать информацию, недоступную выбранной оптической конфигурации. Если задача касается другого масштаба или преимущественно оптической геометрии роговицы, удобнее может быть иной метод. Решение принимает офтальмолог с учётом клинической ситуации и возможностей оборудования.
Одинаково названное расстояние, полученное двумя методами, не обязательно измерено по идентичным границам. Необходимо сверить определение ориентиров, плоскость среза и алгоритм. Разницу нельзя заранее считать ошибкой одного аппарата. Для динамического наблюдения предпочтительна методическая сопоставимость.
| Характеристика | UBM | ОКТ переднего отрезка |
|---|---|---|
| Физическая основа | Высокочастотный ультразвук | Оптическая интерференционная визуализация |
| Контакт с исследуемой областью | Акустическая связь по конструкции системы | Обычно бесконтактная оптическая регистрация |
| Структуры за радужкой | Могут быть доступны в пределах акустического окна | Визуализация зависит от оптического проникновения и пигментации |
| Геометрические ограничения | Положение датчика, акустическая модель и фокус | Оптические свойства, сегментация и геометрическая коррекция |
| Главный принцип сравнения | Одинаковый вопрос и согласованные ориентиры | Одинаковый вопрос и согласованные ориентиры |
Акустический интерфейс и давление на ткани
Высокочастотному ультразвуку требуется непрерывный акустический путь. Конкретная система может использовать иммерсионную среду, оболочку или другую разрешённую принадлежность. Воздух в пути резко ухудшает передачу сигнала, поэтому пузырёк способен закрыть часть изображения или создать помеху. Его наличие не исправляется простым увеличением усиления.
Установка должна соответствовать инструкции и не деформировать исследуемую анатомию непредусмотренным давлением. При оценке угла передней камеры даже изменение условий контакта может влиять на взаимное положение структур. Если датчик или интерфейс смещает ткани, измеряемая геометрия уже не полностью соответствует исходному состоянию. Это особенно важно при сравнении повторных срезов.
Принадлежности подбирают по совместимости, а не только по размеру. Правила обработки и одноразового применения соблюдают для конкретного изделия. Повреждение оболочки, загрязнение или неподходящая жидкость могут влиять и на безопасность, и на качество изображения. Подготовку проводит обученный медицинский персонал; учебная статья не заменяет процедуру производителя.
Плоскость сканирования определяет смысл измерения
Двухмерный срез показывает пересечение объёмной структуры выбранной плоскостью. Небольшое изменение ориентации может изменить видимую ширину, угол или положение края. Поэтому измерение на случайном красивом кадре не всегда соответствует нужной анатомической величине. Необходимо документировать глаз, меридиан и направление сканирования.
Система пространственной индикации датчика может помогать ориентироваться, но не заменяет распознавание анатомии. Электронный значок положения не подтверждает, что срез проходит через нужные ориентиры. Оператор сопоставляет форму роговицы, радужки, хрусталика и других видимых структур, а также качество их границ.
Для динамики полезно сохранять видеопетлю и выбранный кадр. На последовательности легче понять, является ли видимое изменение устойчивым или связано с наклоном датчика. Один снимок без контекста ограничивает возможность независимой проверки. Особенно это важно для небольших расстояний, где смещение линии измерения заметно влияет на результат.
Усиление и фокус: что меняют настройки
Усиление влияет на отображение отражённых сигналов. При чрезмерном усилении слабые помехи становятся яркими, а соседние границы могут сливаться. При недостаточном — часть структур исчезает. Настройку выбирают так, чтобы получить интерпретируемое изображение, а не максимальную яркость. Изменение усиления способно менять видимую толщину яркой границы.
Фокус и глубина определяют область оптимальной детализации. Если интересующая структура находится вне подходящей зоны, увеличение изображения не возвращает потерянное разрешение. Цифровой зум отличается от изменения акустической геометрии. При описании измерений важно учитывать, насколько уверенно видны обе границы, между которыми установлены маркеры.
Постобработка может улучшать удобство просмотра, но её нельзя считать способом восстановить анатомию, не зарегистрированную датчиком. Сравнивая исследования, проверяют не только модель прибора, но и существенные настройки. Разные фильтры и диапазоны яркости могут создавать впечатление иной структуры ткани.
| Настройка или условие | Возможное влияние | Контроль перед измерением |
|---|---|---|
| Ориентация датчика | Другой анатомический срез | Проверить меридиан и ориентиры |
| Избыточное контактное воздействие | Изменение геометрии тканей | Соблюдать штатную технику и оценить повторяемость |
| Пузырёк в акустическом пути | Выпадение сигнала или артефакт | Проверить интерфейс без попытки скрыть помеху усилением |
| Высокое усиление | Слияние ярких границ | Убедиться в различимости измеряемых поверхностей |
| Структура вне фокуса | Снижение боковой детализации | Выбрать подходящую глубину и режим |
| Неизвестная скорость звука в расчёте | Систематический сдвиг расстояния | Использовать режим, соответствующий задаче и среде |
Количественные параметры угла и передней камеры
Программы UBM могут содержать линейные, угловые и площадные инструменты. Для части показателей необходимо уверенно определить склеральную шпору и другие ориентиры. Полуавтоматический расчёт не устраняет зависимость от исходной разметки: если ключевая точка выбрана неправильно, последующие величины могут быть математически аккуратными, но анатомически неверными.
Следует различать угол, расстояние и площадь. Они описывают разные стороны геометрии и не переводятся друг в друга одним универсальным коэффициентом. Названия AOD, TIA, TISA и другие относятся к конкретным определениям. В образовательном и клиническом тексте полезно раскрывать, какая анатомическая конструкция измерена, а не перечислять сокращения как доказательство информативности системы.
Для измерений sulcus-to-sulcus и оценки положения интраокулярных конструкций также важны выбранная плоскость и видимость ориентиров. Наличие соответствующего программного инструмента не означает, что любой кадр пригоден для расчёта. Решение о применимости измерения к планированию вмешательства относится к врачу; автоматическая цифра не заменяет клиническое решение.
Что должно входить в сохранённое исследование
Минимально полезный архив содержит исходное изображение, сторону, ориентацию, выбранный режим и нанесённые измерения. Для сложных вопросов сохраняют видеопетли и несколько согласованных срезов. Если используется автоматическая разметка, должна оставаться возможность увидеть её расположение, а не только итоговую таблицу.
Экспорт изображения без масштаба и ориентации значительно снижает ценность материала. Сжатая иллюстрация пригодна для общего обсуждения, но не обязательно для повторного измерения. При передаче в медицинскую систему проверяют, сохраняется ли связь между снимками, идентификатором пациента и заключением. Сетевой интерфейс сам по себе не гарантирует корректной интеграции.
При долгосрочном наблюдении фиксируют изменения программы и методики. Новые функции измерения могут быть полезны, но результаты старого и нового алгоритмов следует сопоставлять осторожно. Если требуется повторная обработка, предпочтительно работать с сохранёнными исходниками и документировать новую версию анализа.
Разбор: угол изменился после небольшого наклона датчика
Учебная ситуация: на двух последовательных кадрах угол передней камеры выглядит по-разному. Оператор получает существенно отличающиеся измерения и предполагает нестабильность анатомии. При просмотре видеопетли видно, что датчик сместился, а ключевой ориентир во втором кадре определяется менее уверенно.
Сначала проверяют сопоставимость срезов и качество разметки. Нужно понять, совпадает ли меридиан, не изменились ли контакт и положение глаза, действительно ли отмечена та же анатомическая точка. Если кадры несопоставимы, разница не является доказательством быстрого клинического изменения. Отчёт должен отражать ограничения, а не усреднять случайные значения.
Практическое решение — стандартизировать регистрацию нужного среза и сохранять последовательность. Повторяемость следует оценивать на корректно ориентированных изображениях. Простое увеличение количества измерений без контроля плоскости может лишь создать видимость статистической надёжности.
Разбор: структура за радужкой не видна на оптическом исследовании
Вторая учебная ситуация: врачу необходимо оценить взаимоотношение структур в области за радужкой. На оптическом изображении нужная граница не прослеживается. Возникает соблазн сделать вывод об отсутствии особенности только потому, что она не визуализируется выбранным методом.
Правильный вопрос — соответствует ли физический метод поставленной задаче. UBM может предоставить дополнительную информацию через другой тип взаимодействия с тканью. Однако и ультразвуковая регистрация требует подходящего акустического окна, глубины и ориентации. Отсутствие изображения в одном методе и наличие в другом объясняется не обязательно ошибкой, а различием возможностей.
В заключении следует разделять «не выявлено при достаточной визуализации» и «не удалось оценить». Такое различие помогает выбрать дальнейшее обследование. Оно не означает, что всем пациентам нужны оба метода: необходимость определяет офтальмолог по конкретному диагностическому вопросу.
Критерии выбора UBM-системы
Сначала определяют перечень задач и необходимость сочетания с другими офтальмологическими ультразвуковыми режимами. Отдельный переносной датчик и стационарная многомодальная платформа могут решать сходные вопросы, но отличаются организацией рабочего места, архивом и набором принадлежностей. Выбор должен учитывать реальный поток и требования к анализу.
| Критерий | Что проверить | Что должно быть определено заранее |
|---|---|---|
| Высокочастотный модуль | Поле, фокус и доступную глубину | Какие структуры требуется исследовать |
| Акустический интерфейс | Штатную установку и расходные принадлежности | Совместимость, обработку и запас |
| Измерительные инструменты | Разметку ориентиров и сохранение наложений | Какие параметры действительно нужны |
| Ориентация | Маркеры меридиана и пространственную подсказку | Единые правила регистрации |
| Архив | Видеопетлю, исходник, экспорт и повторное открытие | Форматы и рабочие места просмотра |
| Обучение и сервис | Работу с артефактами и штатные проверки | Ответственных и регламент обслуживания |
При демонстрации полезно оценить не только эффектный снимок, но и весь процесс: подготовку, позиционирование, получение согласованного среза, разметку и передачу результата. Удобство управления и доступ к исходным данным влияют на качество не меньше, чем длинный перечень режимов. Доступность функции в рекламной брошюре следует подтвердить для конкретной комплектации.
Частые вопросы
UBM заменяет обычное B-сканирование глаза?
Нет. Высокочастотный режим ориентирован на другой масштаб и ограниченную глубину. Для заднего отрезка и иных задач могут требоваться другие датчики. Комбинированная платформа объединяет методы, а не делает один универсальным.
Чем выше частота, тем лучше изображение?
Повышение частоты связано с компромиссом между детализацией и проникновением. Важны также фокус, поле, боковое разрешение и качество контакта. Оценивать прибор только по мегагерцам недостаточно.
Можно ли измерять по обычному скриншоту?
Только если сохранены необходимые масштаб и данные и такой способ допустим для задачи. Уменьшенное изображение без ориентации обычно не подходит для надёжного повторного измерения. Предпочтителен исходный файл со штатными инструментами.
Почему автоматическое измерение требует проверки врача?
Программа использует выбранные или распознанные ориентиры. Ошибка плоскости или ключевой точки переносится во все последующие расчёты. Клинический смысл измерения зависит от анатомической корректности исходного кадра.
