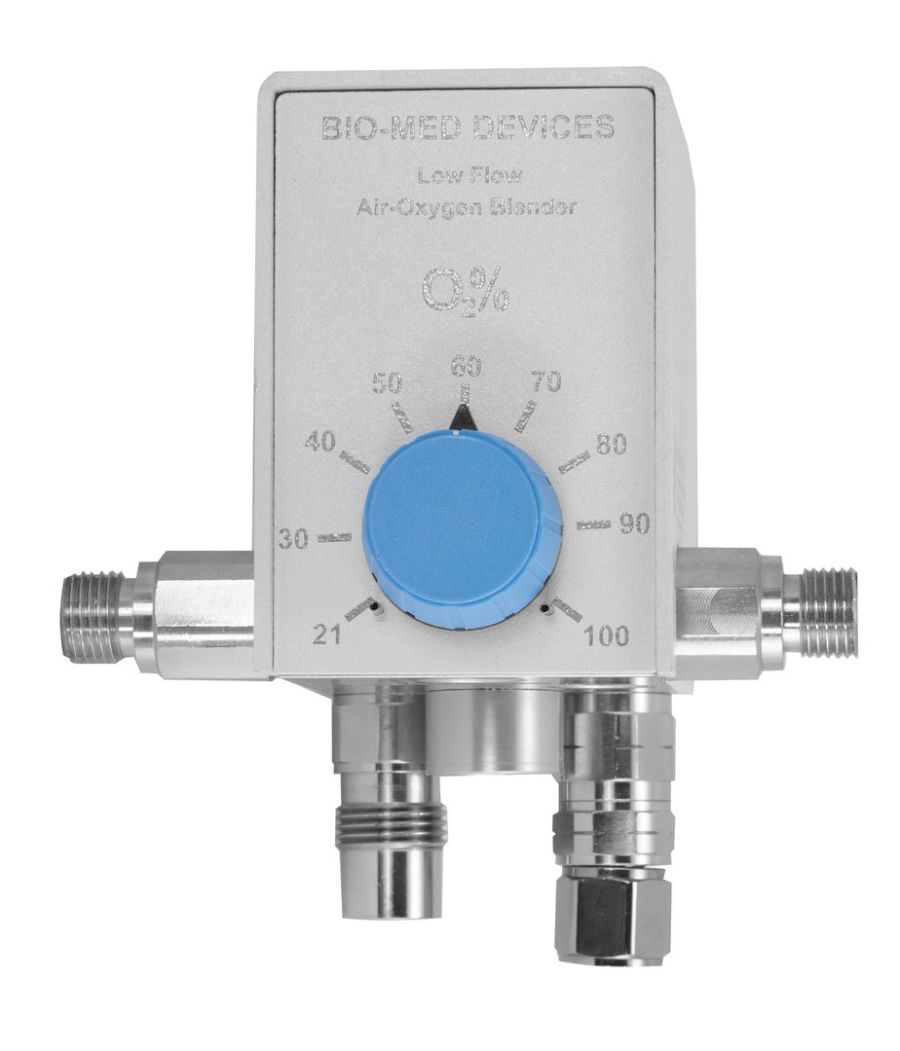

Воздушно-кислородный смеситель: баланс давлений, малый поток и контроль состава

Воздушно-кислородный смеситель, или блендер, формирует газовую смесь из медицинского воздуха и кислорода. Пользователь выбирает долю кислорода, а устройство дозирует соотношение двух входных потоков. Смеситель не заменяет расходомер, кислородный анализатор или аппарат вентиляции: каждый из этих компонентов решает свою задачу. Правильно установленная рукоятка не является самостоятельным доказательством состава газа, который получает пациент.

Надёжность смешения зависит от давления источников, рабочего диапазона расхода, используемого выхода и состояния устройства. Особое значение имеют малые потоки и дополнительный сброс газа — bleed flow. Именно здесь возникают ошибки, когда блендер кажется исправным на стенде, но используется в другой конфигурации. Разбор посвящён техническому выбору и контролю, без назначения пациенту концентрации кислорода.

Как формируется смесь

В пневматической конструкции воздух и кислород поступают через отдельные газоспецифичные входы. Внутренние узлы обеспечивают балансирование давления и пропорционирование потоков. Рукоятка изменяет соотношение, а выход предоставляет смесь для последующего устройства. Фильтры и обратные клапаны помогают защищать газовый путь и предотвращать обратное движение между источниками.

Балансирование необходимо потому, что отношение потоков зависит не только от положения регулирующего элемента, но и от перепадов давления. Устройство рассчитано на определённые входные условия. Если один источник выходит за допустимые пределы или разница давлений становится чрезмерной, штатное смешение может нарушиться и включиться предусмотренный обходной режим.

Положение шкалы описывает выбранную цель. Для подтверждения состава применяют пригодный кислородный анализатор в соответствующей точке. При этом необходимо учитывать время установления показаний и конфигурацию после блендера: дополнительное поступление воздуха ниже по потоку может изменить смесь, хотя сам смеситель работает правильно.

Концентрация, поток и давление — три разные величины

Доля кислорода отвечает на вопрос о составе смеси. Расход — о количестве газа, проходящем за единицу времени. Давление характеризует пневматические условия. Эти параметры связаны, но не заменяют друг друга. Высокое давление источника не доказывает нужного расхода, а наличие расхода не подтверждает нужной концентрации.

Расходомер на выходе должен быть рассчитан на используемые условия. Его шкала и способ считывания имеют собственные ограничения. Если система включает несколько выходов, следует учитывать суммарную нагрузку и требования к каждому порту. Заявленный максимальный поток одного исполнения нельзя переносить на другую модель, даже если корпуса похожи.

Для наблюдения за пациентом важно также различать состав на выходе блендера и фактически вдыхаемую смесь при конкретном интерфейсе. Открытый интерфейс и подсос окружающего воздуха могут менять итоговые условия. Поэтому техническая точность смесителя не превращает всю систему доставки в идеальный источник неизменной FiO₂ при любых обстоятельствах.

Параметр	Где определяется	Что нельзя считать эквивалентом
Выбранная концентрация	Положение регулятора блендера	Независимое измерение состава
Измеренная концентрация	Точка размещения кислородного анализатора	Состав во всех последующих участках системы
Выходной расход	Расходомер или измеритель потока	Входное давление источника
Входное давление	Газоснабжение и входы устройства	Давление у пациента
Суммарное потребление	Полезные выходы плюс предусмотренный сброс	Только показание одного расходомера
FiO₂ у пациента	Зависит от всей системы доставки и интерфейса	Автоматически точное значение шкалы смесителя

Малые потоки и функция bleed

Некоторым блендерам для сохранения точности при низком полезном расходе требуется дополнительный поток через устройство. Он выводится через предусмотренный путь и не является случайной утечкой. Включение такого сброса обеспечивает рабочие условия внутренних узлов. Требование зависит от модели, выхода и диапазона, поэтому его нужно проверять по конкретной инструкции.

Если персонал перекрывает bleed ради уменьшения шума или экономии газа, система может оказаться вне условий заявленной точности. При этом газ продолжит выходить, а рукоятка останется на привычном значении. Внешних признаков недостаточно: необходима проверка состава при фактически используемом расходе.

Обратная ошибка — считать, что любой блендер обязательно должен постоянно сбрасывать одинаковое количество газа. Конструкции различаются. Дополнительный расход может быть фиксированным, переключаемым или связанным с определённым портом. В техническом задании следует описывать рабочий диапазон и требования к сбросу, а не делать вывод по одному знакомому аппарату.

Почему Low Flow и High Flow не просто разные надписи

Исполнения для малых и больших потоков имеют разные диапазоны, минимальные условия и характеристики выходов. Максимальный расход не является единственным критерием. Для неонатальной конфигурации может быть важнее подтверждённая точность на нижнем участке, чем большой запас по верхней границе.

При нескольких потребителях оценивают суммарную нагрузку. Дополнительное подключение к свободному порту может изменить условия всей системы. Наличие резьбы не означает, что разрешено подключить ещё один независимый клинический контур без проверки возможностей и инструкции. Нужны данные о совместном использовании выходов.

Испытания должны включать реальные рабочие точки отделения. Проверка только на среднем расходе не доказывает пригодность при минимальном. Аналогично стабильность при одном давлении источников не гарантирует работу при допустимых, но отличающихся давлениях. План проверки строят по заявленным условиям, не выходя за разрешённую процедуру.

Тревога дисбаланса и обходной режим

При существенном нарушении соотношения входных давлений пневматический блендер может подать звуковой сигнал и перейти на доступный газ через обходной путь. Это помогает сохранить газовый поток, но состав уже может не соответствовать выбранной концентрации. Поэтому наличие потока после тревоги не означает сохранение назначенной смеси.

Конкретные пороги и условия срабатывания зависят от модели. На крайних положениях шкалы и при отсутствии расхода поведение также может отличаться. Тревогу блендера нельзя считать полноценным непрерывным анализатором кислорода. Она обнаруживает определённое пневматическое состояние, а не все возможные ошибки состава.

Приёмка оборудования включает проверку предусмотренного аварийного поведения на стенде. Персоналу нужно знать смысл сигнала и действия по обеспечению пациента согласно локальному протоколу. Намеренно отключать источники у пациента для демонстрации недопустимо; учебный сценарий выполняют отдельно.

Ситуация	Возможная причина	Что проверить
Анализатор не согласуется со шкалой	Калибровка анализатора, состояние блендера, неподходящий расход или разбавление ниже по потоку	Оба прибора и всю конфигурацию
Расхождение возникает только на малом расходе	Не выполнено требование к bleed либо выбран неподходящий выход	Инструкцию конкретного исполнения и фактический режим
Звучит сигнал, но газ поступает	Дисбаланс источников и обходной режим	Состав, входные давления и предусмотренный алгоритм реагирования
Запас баллона заканчивается раньше расчёта	Не учтён сброс, второй потребитель или утечка	Полный баланс потребления
После подключения второго устройства изменился расход	Суммарная нагрузка или ограничения портов	Разрешённую совместную конфигурацию

Независимое измерение кислорода

Анализатор должен быть пригоден для условий измерения и подготовлен по собственной инструкции. Датчик имеет отклик, ресурс и чувствительность к окружающим условиям. Если показание расходится со шкалой, нельзя заранее объявлять виновным блендер: ошибаться может и измерительный канал. Нужна последовательная проверка, позволяющая разделить источники неопределённости.

Точка отбора должна соответствовать вопросу. Для оценки самого смесителя измеряют его выход в установленной тестовой конфигурации. Для оценки смеси после дополнительного устройства выбирают соответствующую точку и учитывают его влияние. Смешение этих задач приводит к ложным выводам об исправности.

После изменения концентрации требуется время для обновления газа в линии и стабилизации датчика. Конкретный интервал зависит от системы. Слишком раннее считывание может дать промежуточное значение, особенно если линия имеет заметный объём и небольшой поток. В протоколе указывают условия стабилизации, а не просто записывают первое появившееся число.

Газоснабжение и обслуживание

Устройство рассчитано на медицинские газы и разрешённые соединения. Загрязнение, влага и неподходящие компоненты могут повредить внутренние узлы. Обратные клапаны и фильтры нельзя заменять произвольными деталями: они участвуют в защите газоснабжения и работе системы. Сервис выполняет подготовленный персонал по документации производителя.

Внешняя очистка не равнозначна стерилизации внутреннего газового пути. Допустимые средства и способы обработки определяются инструкцией. Погружение, агрессивные растворители или попытка продуть устройство непредусмотренным способом способны создать скрытую неисправность. После обслуживания необходима установленная проверка, а не только визуальная оценка корпуса.

Компактность блендера иногда создаёт ложное впечатление простого механического переходника. На самом деле он содержит прецизионные узлы смешения и защиты. Поэтому его включают в учёт медицинской техники, план обслуживания и контроль комплектации так же осознанно, как другие элементы респираторной системы.

Разбор 1. На стенде всё правильно, в отделении концентрация отличается

Смеситель успешно проверили при умеренном расходе. Затем его подключили к низкопоточному потребителю, и измеренная концентрация стала расходиться с целью. Первое предположение — повреждение при транспортировке. Но условия работы изменились, и именно нижняя граница диапазона не была проверена.

Разбор включает модель, используемый порт, полезный расход и положение bleed. Затем подтверждают пригодность анализатора и повторяют проверку в разрешённой конфигурации, соответствующей реальному применению. Если причиной оказалось отсутствие требуемого дополнительного потока, аппарат мог быть исправен, а ошибка находилась в настройке системы.

Корректирующее действие — включить рабочие малые расходы в приёмку и обозначить назначение портов. Простая наклейка «проверено» без условий испытания малоинформативна. Важнее документ, показывающий, что проверены именно те режимы, которые используются в отделении.

Разбор 2. После потери воздуха поток сохранился

При проблеме с источником медицинского воздуха возник сигнал, но расходомер продолжил показывать газ. Сотрудник решил, что тревога несущественна, поскольку поток не исчез. Однако обходной режим может сохранять подачу доступного газа с другим составом. Непрерывность потока и правильность концентрации — разные свойства.

После выполнения клинического алгоритма анализируют состояние источников, работу тревоги и фактический состав смеси. Проверяют, была ли логика устройства известна персоналу и был ли доступен независимый контроль кислорода. Если система сработала по инструкции, причина события связана с газоснабжением и интерпретацией тревоги, а не обязательно с неисправностью блендера.

Учебный вывод формулируют конкретно: звуковое предупреждение при сохраняющемся потоке может означать изменение состава. Такой сценарий полезно показывать на стенде, чтобы в реальной ситуации персонал не делал вывод только по движению поплавка расходомера.

Критерии выбора и приёмки

Критерий	Что требуется установить	Как подтвердить
Диапазон	Минимальный и максимальный полезный расход	Проверка рабочих точек по инструкции
Источники	Допустимые давления и газоспецифичные соединения	Сопоставление с инфраструктурой отделения
Bleed	Когда нужен сброс и каков его вклад в расход	Документация конкретного выхода и исполнения
Выходы	Возможность совместной работы и суммарная нагрузка	Разрешённая схема подключения
Контроль	Кислородный анализатор, тревоги и аварийное поведение	Испытание на стенде с записью условий
Эксплуатация	Очистка, сервис, запас газа и обучение	Локальный процесс обслуживания и передачи оборудования

Частые вопросы

Шкала блендера заменяет кислородный анализатор?

Нет. Она показывает выбранную цель. Независимое измерение подтверждает состав в конкретных условиях и точке.

Дополнительный сброс — это неисправность?

Не обязательно. Bleed может быть предусмотренной функцией для точности при малых потоках. Его требования зависят от модели.

Можно ли использовать высокопоточный блендер на любом малом расходе?

Только в разрешённой конфигурации и диапазоне. Иногда необходим определённый выход и дополнительный поток; универсального правила нет.

Если газ продолжает идти при тревоге, смесь остаётся прежней?

Не обязательно. Обходной режим может подавать доступный газ с другим содержанием кислорода. Требуется предусмотренное реагирование и контроль.

Почему нужно учитывать bleed при транспортировке?

Он расходует газ источника, даже если не поступает в полезный выход. Расчёт только по одному расходомеру может завысить ожидаемую автономность.
