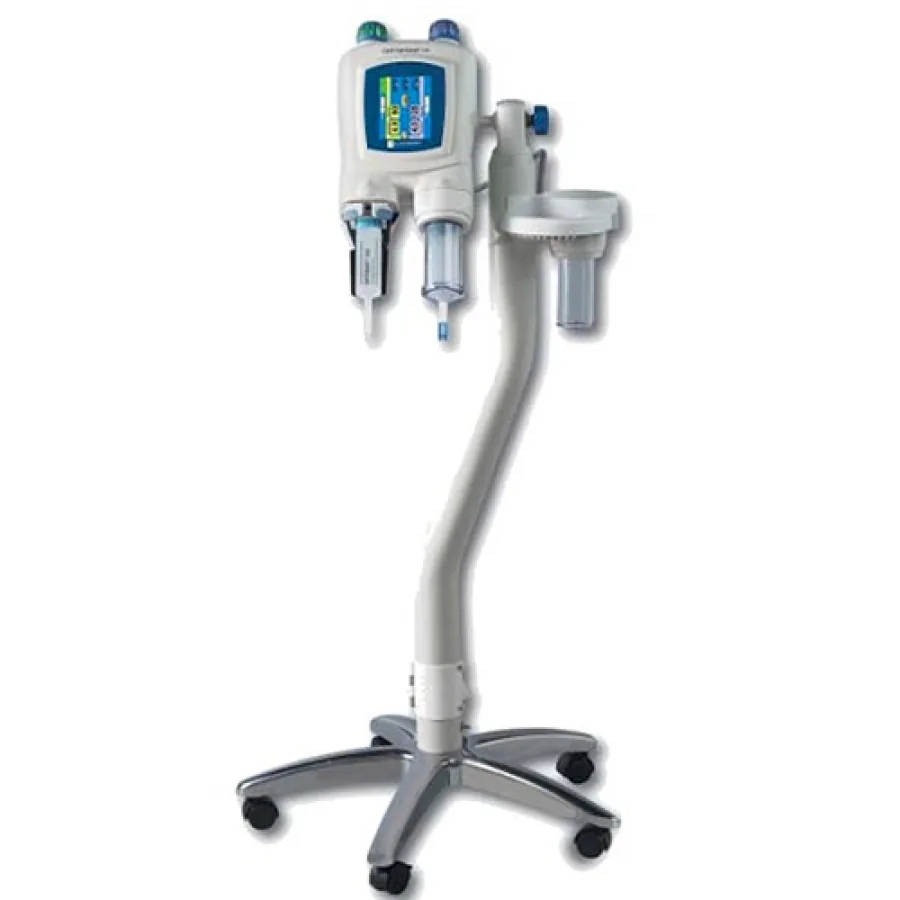

Что такое контрастный инжектор
Контрастный инжектор — медицинское устройство для управляемой подачи контрастного средства и, в соответствующей конфигурации, других предусмотренных растворов при диагностической визуализации. Электромеханический привод реализует заданную последовательность подачи, а система управления контролирует её выполнение в пределах технических возможностей.
Инжектор не выбирает самостоятельно клиническую необходимость контрастирования и не оценивает все риски пациента. Он исполняет подготовленный специалистом протокол, взаимодействуя с совместимыми расходными материалами и сосудистым доступом. Параметры исследования определяются медицинскими специалистами с учётом пациента, задачи визуализации и документации применяемой системы.
Системы для КТ, МРТ и ангиографии различаются назначением, конструкцией и условиями применения. Внешне похожие инжекционные головки не являются взаимозаменяемыми. Особенно важно не переносить обычное оборудование в магнитную среду без подтверждённой совместимости и соблюдения конкретных условий изготовителя.
Основные части инжекционной системы
Привод перемещает поршень шприца или реализует другой предусмотренный механизм подачи. Контроллер связывает движение с заданным объёмом и скоростью. Точность зависит от конструкции и условий применения, включая совместимый расходный материал. Самодельная замена шприца или адаптера меняет механическую и измерительную цепочку.
Инжекционная головка располагается рядом с рабочей зоной в пределах разрешённой конфигурации. Она может устанавливаться на стойке, подвесе или другой опоре. Важны устойчивость, доступ персонала, движение стола и отсутствие натяжения магистрали. Удобный экран не компенсирует неудобное или небезопасное размещение головки.
Пульт или рабочая станция позволяют задавать, проверять и сохранять протоколы. Интерфейс должен ясно показывать выбранный раствор, объём, последовательность фаз и статус. Различают запрограммированные и фактически выполненные значения: при ограничениях или остановке они могут не совпасть.
Расходная система включает шприцы, соединители, магистрали и другие предусмотренные элементы. Каждый компонент имеет назначение и ограничения. Совместимость подтверждают для всей цепочки, а не только для резьбы разъёма. Важны допустимое давление, способ применения и правила замены.
Некоторые конфигурации поддерживают связь с томографом или информационной системой. Такие функции могут помогать синхронизации и документированию, но зависят от интерфейсов и лицензий. Наличие сетевого порта само по себе не означает совместимости с любым сканером.
Основные группы инжекторов
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Для КТ | Предназначены для задач контрастирования при компьютерной томографии. | Разрешённые растворы, протоколы, расходные материалы и взаимодействие со сканером. |
| Для МРТ | Рассчитаны на применение в магнитной среде при определённых условиях. | Маркировку, размещение, ограничения поля и совместимость всей конфигурации. |
| Для ангиографии | Имеют назначение и характеристики для соответствующих исследований. | Не подменять требования характеристиками обычного КТ-инжектора. |
| Одноканальная конфигурация | Управляет предусмотренным каналом подачи. | Какие операции выполняются системой и какие требуют другого оборудования. |
| Двухканальная конфигурация | Может поддерживать последовательную или иную предусмотренную подачу двух жидкостей. | Конкретные режимы: наличие двух шприцев не гарантирует любые сочетания. |
Объём, скорость и давление: разные величины
Объём характеризует количество жидкости, скорость — её подачу в единицу времени, а давление связано с сопротивлением всей системы потоку. Эти параметры нельзя заменять друг другом. Большое допустимое давление не означает, что устройство должно постоянно работать на нём или что оно подходит к любому расходному материалу.
Заданный предел давления является техническим ограничением работы инжектора. Он не равен измерению давления в сосуде и не гарантирует отсутствие экстравазации. На показания и поведение влияют магистраль, соединения, вязкость жидкости, доступ и другие факторы. Интерпретация ситуации требует профессионального контроля.
При достижении ограничения система может изменять выполнение или останавливать подачу в соответствии со своей конструкцией. Конкретное поведение необходимо знать по инструкции. Нельзя предполагать, что во всех моделях остановка выглядит одинаково или что запланированный объём обязательно введён полностью.
Вязкость и температура раствора влияют на гидравлическое сопротивление. Однако наличие подогрева не разрешает произвольное нагревание любого препарата. Совместимость и условия определяются документацией раствора, расходной системы и инжектора. Устройство поддержания температуры и полноценная система нагрева также не обязательно одно и то же.
Многофазный протокол описывает последовательность действий. Фазы могут различаться по функции, включать предусмотренную подачу, паузу или ожидание подтверждения. Число доступных фаз показывает программную возможность, но не делает любой сохранённый протокол подходящим для каждого пациента.
Что означает характеристика в паспорте
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Диапазон скорости | Технически доступная подача в установленных условиях. | Условия точности, совместимую расходную систему и назначение. |
| Программируемый объём | Количество, которое задаётся в пределах конфигурации. | Не путать с фактически доставленным объёмом после прерывания. |
| Предел давления | Ограничение создаваемого давления по логике устройства. | Поведение при достижении и ограничения каждого компонента. |
| Количество фаз | Возможность построения последовательности. | Типы фаз и способ их подтверждения. |
| Два канала | Наличие двух управляемых путей в определённой конструкции. | Последовательную или одновременную подачу только при её подтверждении. |
| Интеграция | Обмен данными или сигналами с другими системами. | Конкретный интерфейс, версию, лицензии и проверку совместимости. |
Расходные материалы и ограничения
Шприц, магистраль и соединители образуют систему, рассчитанную на определённое применение. Совпадение объёма или внешней формы не подтверждает пригодность. Необходимо учитывать артикул, совместимость с головкой, допустимое давление и инструкции. Неподтверждённая замена может повлиять одновременно на точность и безопасность.
Одноразовые и многопациентные конфигурации нельзя смешивать по бытовой логике. Если изготовитель предусматривает определённую систему для нескольких пациентов, у неё есть конкретная схема, компоненты и условия замены. Это не разрешение повторно использовать произвольный одноразовый набор. Срок и порядок применения определяются соответствующей документацией.
Системы контроля воздуха и предупреждения не заменяют обязательные действия персонала по инструкции. Возможности обнаружения зависят от конструкции и расположения датчиков. Нельзя переносить функцию одной модели на всё семейство инжекторов или считать отсутствие сигнала доказательством отсутствия любой проблемы.
Сосудистый доступ и его компоненты должны быть пригодны для предусмотренной подачи. Инжектор не способен по одному факту соединения подтвердить допустимость доступа. Обзор оборудования не задаёт клинических скоростей или способов установки: эти вопросы относятся к профессиональным протоколам и документации используемых изделий.
Хранение и учёт расходных материалов тоже влияют на работу. Необходимо различать внешне похожие наборы, контролировать целостность и срок применимости, обеспечивать доступность нужных артикулов. Ошибка комплектации может возникнуть до включения инжектора и не всегда будет распознана программой.
Безопасность магнитной среды и рабочего места
Для МРТ проверяют статус и условия применения каждого элемента: головки, стойки, пульта, кабеля и принадлежностей. Допустимое расстояние и условия поля устанавливаются изготовителем. Название «МР-инжектор» не означает отсутствие любых ограничений и не разрешает произвольную замену опоры или аксессуара.
В КТ и ангиографии учитывают движение стола и аппаратуры. Магистраль не должна становиться непредусмотренным ограничителем движения, а стойка — препятствием персоналу. Компоновку оценивают в реальном маршруте, включая подготовку и доступ в нештатной ситуации.
Функции остановки и сообщения о состоянии должны быть доступны и понятны. Важно различать остановку программы, фактическое прекращение подачи и последующее состояние системы. Эти действия изучают по инструкции конкретной модели, а не по аналогии с предыдущим инжектором.
Обслуживание охватывает механическую часть, датчики, программное обеспечение и совместимые принадлежности. После ремонта или изменения конфигурации требуется предусмотренная проверка. Внешне плавное движение поршня не является полной оценкой точности и защитных функций.
Критерии выбора
Первый критерий — модальность и перечень задач. КТ, МРТ и ангиография требуют разных подтверждений назначения. Сначала определяют рабочий сценарий, затем оценивают число каналов и программные функции.
Второй критерий — расходная экосистема. Нужно понимать, какие наборы разрешены, доступны ли они в нужном объёме, как организованы замена и учёт. Привлекательная головка без устойчивого снабжения совместимыми материалами не обеспечивает работу кабинета.
Третий критерий — управляемость и документирование. Проверяют понятность интерфейса, различие заданных и выполненных значений, сохранение истории и передачу результатов. Ошибка выбора протокола должна быть максимально заметной для подготовленного пользователя.
Четвёртый критерий — монтаж и движение. Оценивают стойку, подвес, положение головки, длину разрешённых соединений и доступ. Для магнитной среды добавляются строгие условия размещения всей конфигурации.
Пятый критерий — интеграция. Если нужна связь со сканером или архивом, проверяют её на конкретных версиях и определяют, какие данные реально передаются. Слово «совместимость» должно сопровождаться перечнем функций.
Шестой критерий — поддержка жизненного цикла. Важны обучение, сервис, проверка после ремонта и управление обновлениями. Сохранённые протоколы и настройки должны переноситься контролируемо, с проверкой применимости, а не автоматически считаться правильными на новой системе.
Разбор ситуаций
Ситуация: подача остановилась по ограничению давления. Нельзя автоматически повышать предел, чтобы завершить программу. Причина может относиться к сопротивлению, доступу, расходной системе или другой проблеме. Специалисты оценивают ситуацию по клиническому протоколу и инструкции; технический предел не является лечебной рекомендацией.
Ситуация: в отчёте указан плановый объём, но процедура была прервана. Нужно различать запланированные и фактически выполненные значения. Проверяют, какие поля сохраняет система и как они передаются в информационный контур. Отсутствие этой разницы способно исказить документацию.
Ситуация: новый набор физически подходит к шприцедержателю. Это не доказывает его разрешённую совместимость. Проверяют артикул и документы для конкретной модели. Внешнее совпадение не описывает прочность, точность и внутренние ограничения.
Ситуация: двухканальный инжектор приобретён ради одновременной подачи. Необходимо заранее подтвердить, что нужный режим входит именно в установленную конфигурацию. Наличие двух приводов может поддерживать разные программные сценарии, которые не следует угадывать по фотографии.
Распространённые ошибки
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Считать предел давления клинической целью | Это техническое ограничение, а не универсальная настройка. | Применять профессиональный протокол и ограничения всей системы. |
| Выбирать расходник по внешнему сходству | Совместимость включает механику и назначение. | Проверять точный артикул и документацию. |
| Считать защитный датчик заменой контроля | Функция имеет границы обнаружения. | Сохранять предусмотренный контроль персонала. |
| Переносить обычную стойку в МР-зону | Совместимость относится ко всей конфигурации. | Проверять маркировку и условия каждого элемента. |
| Не различать заданное и выполненное | При прерывании результаты могут отличаться. | Настроить достоверное документирование. |
Частые вопросы
Чем инжектор отличается от обычного инфузионного насоса? Назначение, диапазоны, расходная система и требования к подаче различаются. Устройства нельзя заменять друг другом только потому, что оба перемещают жидкость.
Два шприца всегда означают одновременную подачу? Нет. Поддерживаемые последовательности и функции зависят от конкретной системы и программной конфигурации.
Контроль давления предотвращает любую экстравазацию? Нет. Это ограниченная техническая функция. Она не заменяет оценку доступа и наблюдение, предусмотренные медицинским процессом.
Можно ли использовать один протокол для всех исследований? Нет. Сохранённая программа является инструментом, а её применимость определяется специалистами. Обзор устройства не устанавливает клинические объёмы и скорости.
Нужна ли интеграция со сканером? Она может быть полезна для конкретного маршрута, но не является одинаково обязательной во всех кабинетах. Важно точно определить нужную функцию: синхронизацию, обмен данными или документирование.
Можно ли судить о точности по движению поршня? Визуальное наблюдение не заменяет предусмотренные проверки. Точность и защитные функции оцениваются установленными методами для конкретного оборудования.
