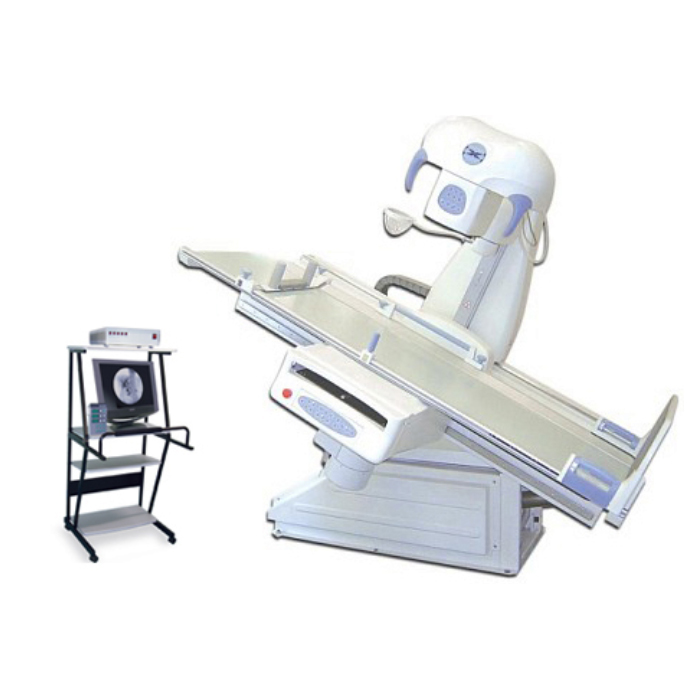

Что такое рентгеноскопический аппарат
Рентгеноскопический аппарат — система для получения последовательных рентгеновских изображений в ходе исследования или предусмотренного вмешательства. Она позволяет наблюдать движение и изменение проекционной картины во времени. В отличие от отдельного рентгенографического снимка, такой процесс предъявляет особые требования к временной передаче, управлению экспозицией и контролю накопленных дозовых показателей.
Современные системы могут сочетать рентгеноскопию и рентгенографию на одном рабочем месте. Конфигурация определяется штативом, столом, приёмником, источником и программами. Наличие двух функций не означает, что любая установка одинаково подходит для всех исследований. Необходимые применения проверяют по назначению конкретной модели.
В этом обзоре рассматриваются общедиагностические стационарные системы, включая дистанционно управляемые решения. Мобильные С-дуги и ангиографы также используют рентгеноскопические принципы, но имеют собственные конструктивные и организационные особенности. Их не следует автоматически считать полными аналогами рентгеноскопического стола.
Физический принцип и цепочка изображения
Рентгеновский пучок проходит через область исследования, а приёмник регистрирует его ослабление. Электронная система преобразует данные в последовательность изображений. Источник может работать в предусмотренном непрерывном или импульсном режиме. Частота отображения на мониторе и частота рентгеновских импульсов — разные характеристики.
Автоматическое управление экспозицией или мощностью дозы поддерживает определённые условия изображения в пределах системы. Оно реагирует на изменения ослабления и геометрии, но не отменяет необходимости обоснованных протоколов. Автоматика имеет ограничения и не является гарантией минимальной экспозиции при любом расположении пациента и поля.
Обработка включает коррекцию, шумоподавление и временную фильтрацию. Эти методы могут улучшать читаемость, но влияют на представление движения. Сильное усреднение уменьшает шум вместе с частью быстро меняющихся деталей. Поэтому качество динамической системы нельзя оценить только по неподвижному кадру.
Сохранение последнего изображения позволяет просматривать уже полученные данные без новой экспозиции. Однако сохранённый кадр не отражает последующее движение. Пользователь должен различать живую регистрацию, повторное отображение и воспроизведение записанной серии.
Основные элементы системы
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Генератор и трубка | Обеспечивают излучение в динамических и снимочных режимах. | Нагрузочные возможности и различия между режимами. |
| Коллимация и фильтрация | Формируют поле и спектральные условия. | Доступные функции и ограничения автоматического управления. |
| Динамический детектор | Регистрирует последовательность кадров. | Поле, временную передачу и качество в нужных режимах. |
| Стол и штатив | Обеспечивают положение пациента и геометрию. | Наклон, перемещения, нагрузку и доступность. |
| Пульт и мониторы | Позволяют управлять и наблюдать. | Различение живого и сохранённого изображения, удобство интерфейса. |
| Архив и отчёт | Сохраняют серии и необходимые сведения. | Форматы, дозовые данные и правильную идентификацию. |
Импульсная рентгеноскопия и частота кадров
В импульсном режиме излучение формируется отдельными импульсами. Их частота и длительность влияют на временное представление и экспозицию. Уменьшение частоты может сокращать число зарегистрированных временных отсчётов, но итоговый дозовый эффект зависит от других параметров и автоматического управления. Нельзя обещать фиксированное снижение дозы только по названию режима.
Высокая частота полезна для определённых динамических задач, но не является обязательным преимуществом во всех ситуациях. Выбор режима определяется клинической задачей и локальными протоколами. Обзор оборудования не назначает универсальные частоты или длительность экспозиции.
Монитор может обновляться чаще, чем регистрируются новые рентгеновские данные. Повторение кадров и обработка создают визуальную плавность, но не увеличивают истинную временную информацию. При сравнении систем необходимо понимать, какие значения относятся к экспозиции, записи и отображению.
Для оценки полезно рассматривать движение, задержку и следовые эффекты в предусмотренных тестовых условиях. Красивый статический кадр не показывает, насколько хорошо передаются быстро меняющиеся границы или инструмент. Это отдельный критерий технической пригодности.
Стол, геометрия и доступ к пациенту
Рентгеноскопические комплексы могут иметь наклоняемый стол и различные способы перемещения источника и приёмника. Диапазоны и направления зависят от конструкции. Для выбора важно не максимальное число градусов само по себе, а возможность выполнить предусмотренные задачи безопасно и с необходимым доступом.
Нагрузка стола, ширина, минимальная высота и принадлежности определяют доступность для пациентов. Предельный вес должен читаться вместе с условиями распределения нагрузки и положением системы. Нельзя переносить допустимую нагрузку горизонтального стола на любое его положение без документации.
Дистанционное управление позволяет управлять движениями и экспозицией с пульта, но требует наблюдения за пациентом и рабочей зоной. Автоматическое перемещение не устраняет риска столкновения с принадлежностями. Предусмотренные средства связи, остановки и защиты должны быть понятны персоналу.
Рентгенопрозрачная столешница и её принадлежности имеют определённые свойства. Опоры, фиксаторы и посторонние предметы могут попадать в поле. При оценке конфигурации учитывают не только аппарат, но и все используемые дополнительные устройства. Их совместимость подтверждается отдельно.
Параметры, которые нужно сравнивать в одинаковых условиях
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Поле детектора | Область получения изображения. | Фактический обзор и ограничения в разных положениях. |
| Частота импульсов | Временная дискретизация экспозиции. | Отличие от частоты монитора и режимов записи. |
| Временная фильтрация | Сглаживание последовательности изображений. | Шум, задержку и отображение движения. |
| Диапазоны стола | Возможности позиционирования. | Доступность, нагрузку и совместимость принадлежностей. |
| Дозовые показатели | Разные характеристики экспозиции. | Смысл величин, точность и сохранение. |
| Снимочные режимы | Отдельные способы регистрации высокого качества. | Наличие и ограничения, не предполагая их по функции рентгеноскопии. |
Что означают дозовые данные
Система может показывать время рентгеноскопии, накопленную воздушную керму в референсной точке и произведение кермы на площадь. Эти величины отвечают на разные вопросы. Время не отражает полностью изменения режима, поля и регистрации серий; произведение кермы на площадь не равно дозе конкретного органа.
Референсная керма также не является автоматическим прямым измерением максимальной дозы кожи. Геометрия, положение и распределение экспозиции имеют значение. Поэтому дозовая информация должна анализироваться подготовленными специалистами в рамках программы качества.
Отчёт о дозе полезен, если данные корректно связываются с исследованием и передаются в принимающую систему. Наличие файла не гарантирует полноты и правильности. При приёмке проверяют состав, идентификаторы и единицы измерения.
Пороги действий и технические настройки определяются применимыми правилами, задачей исследования и локальными процедурами. Выбор оборудования должен обеспечить доступ к понятным данным и предусмотренным средствам контроля, а не обещание «безопасной дозы при любых условиях».
Многофункциональная система: возможности и компромиссы
Комбинированная установка может выполнять динамические исследования и обычную рентгенографию. Для некоторых конфигураций предусмотрены дополнительные детекторы, потолочный излучатель или другие компоненты. Эти возможности необходимо подтверждать по точной поставке, поскольку они могут быть опциональными.
Многофункциональность помогает использовать помещение для разных задач, но создаёт требования к переходам между ними. Перенастройка, принадлежности и идентификация должны быть организованы так, чтобы не увеличивать риск ошибок. Формальное наличие нескольких режимов не гарантирует удобного потока.
Если планируется использование беспроводного детектора для отдельных снимков, оценивают зарядку, хранение, обработку и совместимость. Такой детектор не обязательно является тем же приёмником, который работает в динамическом режиме. В спецификации важно разделять эти компоненты.
При сравнении универсальной и специализированной установки анализируют реальную нагрузку. Если большинство задач относится к одному профилю, дополнительные функции могут не давать ожидаемого преимущества. Если потоки различны, важно не только наличие режимов, но и способность быстро и надёжно переходить между ними.
Качество и артефакты
Изображение зависит от ослабления, рассеяния, геометрии, детектора и обработки. При изменении положения системы могут меняться условия, поэтому один демонстрационный кадр не описывает всю работу. Приёмочные проверки охватывают предусмотренные режимы и конфигурации.
Движение может создавать размытость, а временное сглаживание — следовые эффекты. Металлические и другие рентгеноконтрастные предметы способны ограничивать оценку. Программная обработка не должна рассматриваться как способ исправить любую неудачную регистрацию.
Автоматические программы помогают стандартизировать работу, но требуют настройки под учреждение и понимания ограничений. Выбор неверной программы или области может влиять на изображение и экспозицию. Поэтому интерфейс и обучение входят в критерии качества.
Стабильность проверяют во времени. После ремонта, замены приёмника или обновления программ оценивают необходимость повторных испытаний. Отдельно контролируют мониторы и условия просмотра, поскольку диагностическая цепочка заканчивается не в детекторе, а в представлении информации специалисту.
Критерии выбора
Первый критерий — перечень предусмотренных исследований и вмешательств. Второй — качество динамического и снимочного изображения. Третий — стол, доступ и геометрия. Четвёртый — дозовая информация и программа контроля. Пятый — архив и совместимость. Шестой — инженерные условия, сервис и обучение.
В техническом задании описывают конкретные функции, а не только слово «цифровой». Уточняют режимы, поле, принадлежности, рабочие места, дозовый отчёт и сетевые сервисы. Для каждого требования должен существовать способ проверки.
Демонстрация должна учитывать реальный кабинет: положение стола, доступ персонала, движение оборудования и размещение внешних устройств. Проверяют также связь с пациентом и понятность управления. Качественная компоновка снижает организационную сложность и помогает соблюдать предусмотренный процесс.
Сервисная поддержка включает механику и программную часть. Неисправность привода, архива или пульта может блокировать работу так же, как отказ трубки. В договорённостях заранее определяют диагностику, время восстановления и резервный маршрут.
Разбор ситуаций
Ситуация первая: в предложении указана высокая частота кадров, но неизвестна импульсная частота. Нужно разделить регистрацию, запись и отображение. Без этого невозможно сравнить временную информацию.
Ситуация вторая: аппарат выполняет рентгенографию, но для нужной проекции требуется дополнительный детектор и излучатель. Проверяют комплектацию. Функция семейства не означает наличие всех компонентов в базовой поставке.
Ситуация третья: время рентгеноскопии небольшое, но дозовый показатель оказался выше ожидаемого. Это не противоречие: режимы и серии имеют разные условия. Анализ проводят по полным данным, а не по одному времени.
Ситуация четвёртая: стол работает штатно, но принадлежность мешает перемещению. Совместимость оценивают на уровне всей конфигурации. Нельзя считать безопасной любую комбинацию устройств, каждое из которых исправно отдельно.
Ошибки выбора и трактовки
| Параметр или ситуация | Смысл | Что проверить |
|---|---|---|
| Приравнивать флюорограф к рентгеноскопу | Назначение и временная регистрация различаются. | Проверить поддерживаемые методы. |
| Считать частоту экрана частотой экспозиции | Повторное отображение не создаёт новых данных. | Уточнить каждый параметр отдельно. |
| Оценивать дозу только временем | Не учитываются режимы и серии. | Анализировать предусмотренные дозовые показатели. |
| Ожидать исправления движения обработкой | Алгоритмы имеют физические ограничения. | Обеспечивать корректную регистрацию. |
| Игнорировать принадлежности стола | Они могут ограничивать движение и поле. | Проверить совместимость и геометрию. |
| Покупать универсальность без сценария | Опции могут не поддерживать нужный поток. | Связать конфигурацию с задачами учреждения. |
Частые вопросы
Рентгеноскопия всегда непрерывная? Нет. Современные системы могут использовать импульсные режимы. Способ работы нужно уточнять по модели и протоколу.
Сохранённый последний кадр означает продолжающееся излучение? Нет, повторный просмотр уже полученного изображения сам по себе не является новой экспозицией. Интерфейс должен ясно показывать режим.
Заменяет ли комбинированная система любой рентгеновский кабинет? Не автоматически. Назначение, геометрия и комплектация могут ограничивать применение.
Можно ли выбрать аппарат по максимальной мощности? Этого недостаточно. Нужны динамическое качество, стол, дозовая информация и организация работы.
Что считать готовым решением? Полный совместимый комплекс с проверенными режимами, проектом размещения, архивом, обучением и программой качества.
